SMT工艺质量控制的基本概念(doc 13页)_New

SMT质量控制SMT质量控制概述表面贴装技术（Surface Mount Technology，SMT）是电子制造中一种常见的元件贴装技术。

SMT质量控制是确保SMT制程中产品质量稳定和可靠性的关键步骤。

本文将介绍SMT质量控制的基本原理和常用的质量控制方法。

SMT质量控制的目标SMT质量控制的主要目标是确保产品的质量稳定和可靠性。

通过质量控制，可以减少生产过程中的制造缺陷，提高产品的一致性和可靠性，降低不良品率，从而提升客户满意度和市场竞争力。

SMT质量控制的原理SMT质量控制的原理是通过控制制程参数，降低制造过程中的随机变异，提高产品的稳定性。

通常可以从以下几个方面进行质量控制：1. 设备维护和管理设备的正常运行对于产品质量的控制至关重要。

生产厂家需要对设备进行定期维护和保养，确保设备处于良好的工作状态。

此外，还需要建立设备使用和管理规范，对设备进行合理调度和维护，以确保设备的可靠性和稳定性。

2. PCB布局设计PCB布局对SMT制程中的元件安装和焊接质量有着重要的影响。

合理的PCB布局可以减少元件之间的干扰，提高电路的稳定性和可靠性。

在PCB布局设计中，需要注意元件之间的间距、走线的长度和宽度等因素，以避免电路中出现干扰和回流现象。

3. 元件质量和可靠性元件质量和可靠性直接影响产品的质量和可靠性。

为了控制元件的质量，需要选择合格的元件供应商，并严格按照元件的规格和要求进行采购和检验。

此外，还需要对元件进行合理的储存和管理，以防止元件受潮、老化等情况的发生。

4. 制程参数控制制程参数的控制是SMT质量控制的核心内容。

制程参数包括温度、湿度、速度等因素。

通过合理控制制程参数，可以降低焊接温度过高或过低、焊接速度过快或过慢等制造缺陷的发生，提高产品的焊接质量和可靠性。

5. 定期检测和测试定期检测和测试是质量控制的重要手段之一。

通过定期对产品进行质量检测和功能测试，可以及时发现产品的缺陷和问题，并采取相应的措施进行改进和修正。

SMT工艺控制与质量管理引言SMT（表面贴装技术）在现代电子制造业中处于重要地位，它不仅能够提高生产效率和产品质量，还能够减少生产成本。

SMT工艺控制与质量管理是保证SMT制造过程质量的关键因素之一。

本文将详细介绍SMT工艺控制与质量管理的相关知识点。

1. SMT工艺控制SMT工艺控制是指通过一系列控制措施，确保SMT生产过程中各项工艺参数和指标在可接受范围内的过程。

SMT工艺控制主要涉及以下几个方面：1.1 设备控制设备控制是通过对生产设备进行管理和调节，确保设备正常运行，并满足SMT生产要求。

在设备控制方面，需要关注以下几点：•设备维护：定期对设备进行维护保养，确保其良好的工作状态。

•设备校准：校准设备，保证其工作的准确性和稳定性。

•设备操作：培训操作人员，确保能够正确、安全地操作设备。

1.2 材料控制材料控制是指对SMT生产过程中所使用的材料进行管理和控制，以确保其质量和性能符合要求。

在材料控制方面，需要注意以下几点：•材料采购：选择合适的材料供应商，并与其建立稳定的合作关系。

•材料检验：对进货的材料进行检验，以确保其符合质量要求。

•材料存储：将材料妥善存放，避免受到湿度、温度等因素的影响。

1.3 工艺参数控制工艺参数控制是指对SMT生产过程中的各项工艺参数进行调节和控制，以确保产品质量稳定，并满足客户要求。

在工艺参数控制方面，需要注意以下几点：•贴片速度和准确性：控制贴片机的速度和准确性，以保证元件的正确粘贴位置和方向。

•焊接温度和时间：控制焊接温度和时间，以确保焊接质量。

•印刷及喷涂工艺：控制印刷和喷涂工艺参数，以确保焊接材料的均匀分布。

1.4 环境控制SMT生产过程中的环境因素对产品质量和工艺稳定性有着重要影响。

因此，需要对生产场地进行环境控制，包括：•温度控制：保持合适的温度，以确保设备和材料稳定工作。

•湿度控制：控制工作环境的湿度，以避免湿气对产品和设备的损害。

•静电控制：采取静电防护措施，避免静电对元件和设备的影响。

SMT质量控制概述SMT（Surface Mount Technology）是表面贴装技术的缩写，是电子产品制造中常用的一种组装技术。

它与传统的插件技术相比，具有更高的生产效率、更好的电气性能和更小的体积。

首先，在SMT生产之前，需要对SMT设备进行校准和标定。

校准是指检查设备是否正常工作，标定是指调整设备参数以确保设备能够正确地拾取、检测和放置元件。

校准和标定可以通过使用校准模板和标定物件进行。

其次，贴片精度的控制是SMT质量控制中的重要步骤。

贴片精度指的是SMT设备的摆放偏差和元件放置偏差。

要控制贴片精度，需要选择合适的SMT设备和元件，设置适当的参数，并进行必要的校准和标定。

另外，还需要定期检查贴片过程中的偏差情况，并及时调整设备以保持贴片精度的稳定性。

焊接质量的评估也是SMT质量控制中的重要内容。

焊接质量是指焊接接头的可靠性和完整性。

在SMT焊接中，常见的焊接缺陷包括短路、开路、冷焊、不良焊接等。

为了确保焊接质量，需要对焊接过程进行监控和控制。

首先，需要保证焊接设备和焊接材料的质量，例如，使用合适的焊接面剂、焊锡合金和焊接工具。

其次，需要进行适当的焊接参数的设置和调整，以确保焊接过程中温度、时间和压力的稳定性。

最后，还需要进行焊接后的检测和评估，例如，使用X射线或超声波检测来检查焊接接头的完整性和可靠性。

除了以上的关键内容外，SMT质量控制还涉及到一些其他方面。

例如，对于SMT元件的进货和存储，需要进行质量检验和分类，并采取合适的存储措施以避免元件损坏或污染。

此外，还需要对整个SMT生产过程进行质量管理，包括工序检验、自动测试、可追溯性和质量记录等。

总结起来，SMT质量控制是确保SMT生产过程的质量稳定和产品的可靠性的关键环节。

它涉及到SMT设备的校准和标定、贴片精度的控制、焊接质量的评估等多个方面。

通过合理的质量控制措施，可以最大程度地减少SMT生产过程中的缺陷和故障，提高产品的质量和可靠性。

SMT质量控制SMT质量控制1-引言本文档旨在提供一套完整的SMT（表面贴装技术）质量控制方案，以确保在SMT生产过程中的产品质量和生产效率达到最佳水平。

该方案包括以下章节：2-SMT质量目标2-1 产品质量目标●定义产品的品质标准，包括外观、功能和可靠性等指标。

●确定产品所需的性能参数范围。

2-2 生产效率目标●设定生产线的生产能力目标。

●提高SMT生产效率，减少生产成本。

3-设备选择与维护3-1 设备选择●根据生产需求和质量要求选择适当的SMT设备，包括贴片机、回焊炉等。

●考虑设备的性能、稳定性、可靠性等因素。

3-2 设备维护●制定设备维护计划，包括定期保养、升级和故障排除。

●建立设备维护记录，确保设备状态良好。

4-工艺参数设定4-1 贴片工艺参数●确定适当的贴片速度、温度和压力等参数。

●根据不同尺寸和类型的元件，制定相应的贴片工艺参数。

4-2 回焊工艺参数●设定合适的预热、焊接和冷却温度曲线。

●确定合适的焊接时间和流量。

5-元件质量控制5-1 元件采购●确保从可靠的供应商采购元件，避免采购假冒伪劣产品。

●进行元件的抽样检验，确保其符合规定的质量标准。

5-2 元件存储和管理●确保元件在存储过程中不受损坏、污染和湿气的影响。

●建立元件的追溯记录，便于跟踪和管理。

6-过程质量控制6-1 过程监控●对SMT生产过程中的关键环节进行监控，包括贴片、焊接等。

●建立相应的监控指标和记录。

6-2 缺陷分析和改进●对产生缺陷的原因进行分析和归纳。

●制定改进措施并跟踪其实施效果。

7-培训和人员管理7-1 培训计划●制定SMT技术人员培训计划，包括操作、维护和质量控制等方面的培训。

●定期组织培训，并进行评估和反馈。

7-2 人员管理●设定SMT技术人员的责任和权限。

●建立激励机制，激发人员的积极性和创造性。

8-风险管理与持续改进8-1 风险评估●分析潜在的风险和隐患，制定风险管理措施。

●建立风险评估记录，及时进行修正和改进。

SMT印錫工藝及質量控制張宗文目錄1.SMT工藝從印錫抓起2.模板設計中的几個環節開口尺寸,模板厚度,寬深比與面積比,內壁陷凹台階設計,開口孔壁光潔度,模板檢測。

3.刮刀刮刀分類,刮刀主要參數4.免清洗焊接技朮強制性推行免清洗技朮,免清洗技朮。

5.錫膏工藝性能分類及其組成,物理參數,細間距對焊錫膏的工藝性要求。

6.焊膏的保管及預處理儲存,回溫,使用環境,攪拌,使用。

7.印錫工藝焊膏印刷的技朮基礎(印刷的充填性質,印刷的脫版性質,印刷清潔度),影響印錫工藝的主要因素,FPCB的固定及輔助措施,印錫工藝參數(速度、壓力、間隙、刮刀角度,脫板速度)。

8.印錫質量評估要點9.焊膏印刷缺陷及改善探討少錫、連錫、錯位、凹形、拉尖、邊緣不齊、沾污、錫珠、漏印、其它印錫缺陷造成的焊點缺陷。

10.結束語.1.SMT工藝從印錫抓起SMT工藝的基本組成是印錫工藝、貼裝工藝和回流焊工藝.管理人員"注重結果"盯住回流焊出 口,操作者迷戀技朮性把精力放在貼裝設備上，大多數中小企業的質量部門仍停留在"質量檢驗"的 階段，口頭上承認印錫工藝的重要性,實際的工藝流程中,印錫工藝涉及環節多,繁瑣多變,難于控制, 疏于控制就是事實，有了結果不良,陷于茫然,不知所措。

從工藝來說,印錫、貼裝、回流焊沒有孰重孰輕,整個工藝鏈條的任何斷裂都會造成質量下降的 恐怖結果.事實上,焊點的虛焊、豎碑、橋接、錫珠的形成主因是印錫。

據相關研究，60~70%的焊點 缺陷是 印錫工藝造成，貼裝中的元件取放和回流焊分別造成15%的焊點缺陷，由物料的氧化或不 規整造成6%的缺陷。

一旦完成焊接，要修復焊點變得非常復雜且成本高昂，或流入用戶、失去信譽，后果難料。

錫膏印刷的新型檢測設備的成熟度和成本是難于普及性采用的障礙。

人是企業的靈魂，依靠對 各個環節的深刻感悟和精細控制仍然是工藝工程師的重要任務和價值所在.2.模板設計中的几個環節供應商工藝不同，水准各異，經營理念的不同，要求模板使用商根據不同產品對模板供應商提 出要求，并根據這些原則進行驗收和現場檢視效果并不斷改善，了解相關知識就有必要了。

SMT质量控制[1]SMT质量控制1.引言本文档主要介绍SMT(表面贴装技术)质量控制的相关内容，旨在确保生产过程中的产品质量符合要求。

通过合理的质量控制措施，可以提高产品的可靠性和性能，减少不良率和生产成本。

2.质量控制目标2.1 提高产品可靠性：通过严格的质量控制流程和规范，确保产品的可靠性，提高产品寿命和稳定性。

2.2 减少不良率：通过控制原材料质量、优化加工流程和设备的维护保养，减少生产过程中产生的不良品数量。

2.3 提高生产效率：通过设备的自动化和工艺流程的优化，提高生产效率，降低生产成本。

3.质量控制流程3.1 原材料检验原材料检验是确保生产过程中使用的材料符合质量要求的重要环节。

检验内容包括外观、尺寸、电性能等方面的检测。

3.2 设备维护保养定期对生产设备进行维护保养，确保设备的正常运行和精度。

维护保养内容包括清洁、润滑、校准等。

3.3 工艺流程控制严格按照工艺流程要求进行操作，遵循每一道工艺流程的规范和要求，确保每个环节都符合质量标准。

3.4 在线检测在生产过程中设置合适的在线检测点，对关键工艺进行实时监控，发现问题及时调整。

3.5 产品最终检验在产品生产完成后，对产品进行最终检验，确保产品的质量符合标准要求。

4.质量控制指标4.1 缺陷率：统计在生产过程中产生的不良品数量和正常产品数量的比例，反映生产过程中的质量控制水平。

4.2 可靠性指标：主要衡量产品的可靠性和稳定性，如平均失效时间、平均无故障时间等。

附件：本文档涉及附件，请参见附件列表。

法律名词及注释：1.质量控制：是指为达到一定的质量标准和质量目标所采取技术与方法的有计划的活动。

2.SMT(表面贴装技术)：Surface Mount Technology的简称，是一种电子元器件表面粘贴技术。

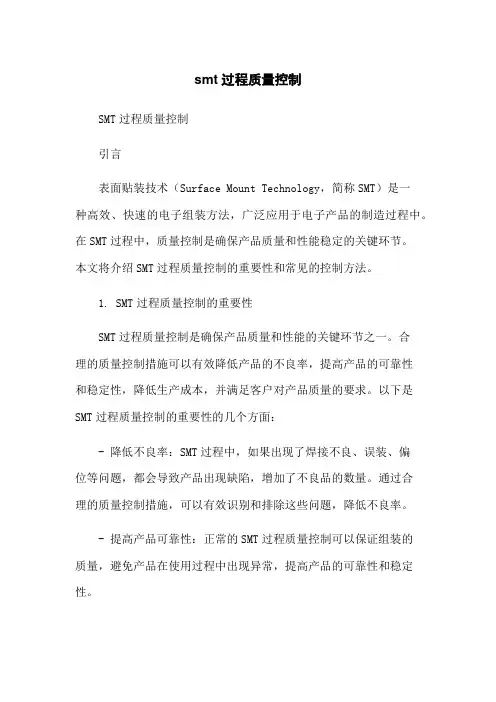

smt过程质量控制SMT过程质量控制引言表面贴装技术（Surface Mount Technology，简称SMT）是一种高效、快速的电子组装方法，广泛应用于电子产品的制造过程中。

在SMT过程中，质量控制是确保产品质量和性能稳定的关键环节。

本文将介绍SMT过程质量控制的重要性和常见的控制方法。

1. SMT过程质量控制的重要性SMT过程质量控制是确保产品质量和性能的关键环节之一。

合理的质量控制措施可以有效降低产品的不良率，提高产品的可靠性和稳定性，降低生产成本，并满足客户对产品质量的要求。

以下是SMT过程质量控制的重要性的几个方面：- 降低不良率：SMT过程中，如果出现了焊接不良、误装、偏位等问题，都会导致产品出现缺陷，增加了不良品的数量。

通过合理的质量控制措施，可以有效识别和排除这些问题，降低不良率。

- 提高产品可靠性：正常的SMT过程质量控制可以保证组装的质量，避免产品在使用过程中出现异常，提高产品的可靠性和稳定性。

- 降低生产成本：SMT过程中，如果不合格的组件得到使用，会导致产品的不良率增加，这样会带来重组、返工等额外的成本。

通过严格的质量控制可以防止不合格组件的使用，减少生产成本。

- 满足客户要求：现代消费者对电子产品的质量要求越来越高，通过有效的质量控制，可以保证产品的性能、可靠性和使用寿命，满足客户对产品质量的要求。

综上所述，SMT过程质量控制对于确保产品质量和性能的稳定性至关重要，可以提高产品的可靠性，降低生产成本，并满足客户的要求。

2. SMT过程质量控制的常见方法SMT过程质量控制包括了多个环节，以下是其中的一些常见方法：2.1 设备维护和管理- 定期检查设备的运行状态，确保设备正常工作；- 清洁设备，清除设备表面的灰尘和污垢，避免影响制造过程；- 定期校准设备，保证设备的工作稳定性和准确性；- 维护设备的部件和附件，确保设备的使用寿命和性能。

2.2 物料管理- 严格控制原材料的质量，确保材料符合产品要求；- 确保材料的存储条件，避免受潮、腐蚀等问题；- 材料的管理要有记录，追溯材料的来源和使用情况。
