节气门位置传感器构造原理与检测

节气门传感器工作原理
节气门传感器是一种用来检测节气门开启程度的传感器，主要应用于汽车发动机的控制系统中。

它常见于电子节气门控制系统（ETC）中，通过监测节气门的开启程度，控制发动机的燃油供应和空气流量，以实现对发动机的精确控制。

在工作原理上，节气门传感器利用了传感器元件的特性。

其中，一种常见的工作原理是基于旋转角度的检测。

节气门传感器通常由一个器件组成，该器件与节气门轴相连，并随着节气门的调整而旋转。

该器件内部设有一个旋转传感器，用于监测旋转角度。

传感器内部的旋转传感器通常采用非接触式的工作原理，如霍尔效应或齿轮装置。

这些传感器会根据旋转角度的变化，通过改变输出信号的电压或电流来反映节气门的状态。

传感器输出的信号将送往控制单元，以实现发动机控制系统对发动机的精确控制。

通过监测节气门的开启程度，节气门传感器可以提供给发动机控制系统一个准确的节气门位置反馈。

这个反馈信号将与其他传感器的信号一起使用，用于计算发动机所需的燃油供应和空气流量。

据此，发动机控制系统可以调整燃油喷射量和气缸进气量，以实现对发动机的精确控制，提高燃烧效率和排放性能。

总的来说，节气门传感器通过监测节气门的开启程度，提供给发动机控制系统一个准确的节气门位置反馈，以实现对发动机
的精确控制。

它是汽车电子控制系统中重要的传感器之一，对于提高发动机性能和节能减排具有重要意义。

节气门位置传感器原理节气门位置传感器是现代汽车发动机控制系统中的重要传感器之一，它的作用是监测节气门的开合情况，并将相关信息传输给发动机控制单元（ECU），以便ECU能够根据实际情况控制燃油喷射和点火时机，从而实现对发动机的精准控制。

本文将详细介绍节气门位置传感器的原理及其工作过程。

1. 传感器结构。

节气门位置传感器通常由电子式节气门执行器和传感器两部分组成。

电子式节气门执行器负责控制节气门的开合，而传感器则负责监测节气门的位置，并将信号传输给ECU。

传感器内部包含一个电阻式传感器或霍尔传感器，用于检测节气门位置，同时还包括一个信号调理电路，用于处理传感器输出的模拟信号。

2. 工作原理。

当驾驶员踩下油门踏板时，电子式节气门执行器会根据油门踏板的位置控制节气门的开合，同时传感器会监测节气门的实际位置，并将信号传输给ECU。

ECU根据传感器的信号来调整燃油喷射量和点火时机，以实现对发动机动力输出的精准控制。

传感器工作原理主要依靠传感器内部的电阻值或霍尔元件的磁场变化来实现对节气门位置的监测，然后将监测到的信号转换成数字信号，再传输给ECU进行处理。

3. 故障诊断。

节气门位置传感器故障会导致发动机工作不稳定、油耗增加、动力不足等问题。

因此，及时发现并排除传感器故障十分重要。

一般来说，当传感器故障时，ECU会记录相关故障码，通过诊断仪读取故障码即可判断传感器是否正常工作。

此外，还可以通过检查传感器电压、信号线路和接地情况来判断传感器是否正常。

4. 维护保养。

为了保证节气门位置传感器的正常工作，需要定期进行检查和维护。

首先，要保持传感器的清洁，避免灰尘和油污的积聚影响传感器的工作。

其次，要检查传感器的连接线路是否松动或损坏，确保传感器能够正常传输信号。

最后，要定期检查传感器的工作状态，及时发现并排除故障，以确保发动机的正常工作。

总结。

节气门位置传感器作为发动机控制系统中的重要传感器，对发动机的工作性能起着至关重要的作用。

节气门位置传感器的检测方法！节气门位置传感器，是汽车电子控制系统中最重要的传感器，主要用于发动机电子燃油喷射系统和电控自动变速器系统。

节气门位置传感器安装在节气门体上节气门轴的一端，探测或监测节气门开度的大小和变化的快慢，并把位置信号转变为电信号后输入电控单元。

用于判别发动机的各种工况，从而控制不同的喷油量和点火正时。

在装备电子控制自动变速器的汽车上，节气门位置传感器信号是变速器换挡和变矩器锁止时的主要信号。

目前发动机电控系统主要采用的节气门位置传感器有霍尔元件式和双滑动电阻器式。

丰田凯美瑞、卡罗拉等采用了霍尔元件式；日产天籁、通用凯越汽车采用双滑动电阻器式。

霍尔式节气门位置传感器1. 结构原理与安装位置2016款丰田凯美瑞混合动力车型（发动机型号6AR-FSE）采用了非接触式双霍尔元件式节气门位置传感器，其结构如下图所示。

它主要由霍尔元件和磁铁组成，其中磁铁安装在节气门轴上，并可以绕霍尔元件转动。

霍尔式节气门位置传感器的控制电路及信号输出的特性如上图所示。

当节气门开度变化时，磁铁随之转动，从而改变了与霍尔元件之间的相对位置，霍尔集成电路由磁轭环绕。

霍尔集成电路将磁通量产生的变化转换为电信号，并以节气门位置信号的形式将其输出至ECM。

节气门位置传感器有两个传感器电路：VTA1和VTA2，各自发射一个信号。

VTA1用来检测节气门开度，VTA2用来检测VTA1的故障。

传感器信号电压与节气门开度成比例，在0 ～ 5V之间变化，并且传送到ECM端子VTA1和VTA2。

节气门关闭时，传感器输出电压降低；节气门打开时，传感器输出电压升高。

ECM根据这些信号计算节气门开度，并控制节气门执行器来响应驾驶员输入。

这些信号同时也用来计算空燃比修正值、功率提升修正值和燃油切断控制。

2. 电路连接2016款丰田凯美瑞混合动力版节气门位置传感器电路如下图所示。

节气门位置传感器集成在节气门体总成E16内。

E16有6个插脚。

汽车发动机电控系统检修
节气门位置传感
器的结构原理
学习目的：
1.掌握节气门传感器结构；
2.掌握传感器的工作原理。

学习要求：
1.理解传感器的作用、结构。

2.掌握传感器原理和特性。

一、节气门位置传感器的作用
作用：检测节气门的开度及开度变
化，此信号输入ECU，控制燃油喷
射及其他辅助控制。

节气门开度（负荷）的大小，判定
发动机怠速、部分负荷、全负荷工
况，实现不同的控制模式；
节气门变化快慢（加速、减速），
实现加速加浓和减速减油或断油控
制。

二、节气门位置传感器安装位置
安装在节气
门体上
三、节气门位置传感器类型
1.开关量型
2.线性输出型（又称滑动电
阻式和可变电阻式）
（1）三引线式
（2）四引线式
1.开关量型节气门位置传感器由怠速开关和全负荷开关组成。

2.线性型节气门位置传感器
利用触点在电阻体上的滑动来改变电阻值，测得节气门开度的线形输出电压，可知节气门开度。

全关时电压信号应约为0.5V，随节气门增大，信号电压增强，全开时约为5V。

节气门位置传感器工作原理
节气门位置传感器是一种用于测量发动机节气门开度的装置。

它通过电子方式将节气门的开度转换为电信号，从而实现对发动机的控制。

该传感器的工作原理如下：
1. 传感器结构：节气门位置传感器通常由一个可变电阻和一个电源电压组成。

这个电阻会随着节气门的开度变化而改变自身的电阻值。

2. 电阻变化：当节气门完全关闭时，传感器的电阻值为最大。

而当节气门完全打开时，电阻值为最小。

在节气门开度不同的中间位置，电阻值则位于最大和最小电阻值之间。

3. 电压输入：节气门位置传感器的电源电压会被施加到电阻上。

这个电压的大小一般为5伏（V）或12伏（V）。

4. 电信号输出：传感器会测量电阻的电压，并将其转换成与节气门开度相对应的电信号输出。

这个输出信号可以是电压信号或是频率信号，通常在0到5伏之间。

5. 发动机控制：将传感器的输出信号传递给发动机控制单元（ECU）。

ECU会通过读取传感器的输出信号，来判断节气
门的开度，并根据需要调整燃油喷射量和点火时序，以实现对发动机的控制。

综上所述，节气门位置传感器通过测量节气门开度的变化，并将其转化为相应的电信号输出，从而实现对发动机的控制。

五线节气门位置传感器工作原理
五线节气门位置传感器是一种用于测量汽车发动机节气门开启度的传感器。

其工作原理如下：
1. 传感器结构：五线节气门位置传感器由一个旋转式电位器和一个滑动式电位器组成。

旋转式电位器安装在节气门轴上，随着节气门的旋转而产生对应的电位输出。

滑动式电位器则位于传感器壳体内，通过滑块与旋转式电位器连接。

2. 电位测量原理：节气门位置传感器基于电位分压原理进行测量。

旋转式电位器由固定电阻和可移动接点组成，固定电阻的两端与一个电压源相连，移动接点则与测量端相连。

随着节气门转动，接点相对于固定电阻的位置改变，从而改变电位分压。

3. 原理解析：传感器输出的电位信号与节气门的开启度成正比。

通过测量旋转式电位器的输出电位，即可确定节气门的开启度。

例如，当节气门完全关闭时，电位器输出为最小值；而当节气门完全开启时，电位器输出为最大值。

4. 信号处理：传感器输出的电位信号经过信号处理电路进行放大和滤波处理，以提高测量精度和抗干扰能力。

处理后的信号可以通过车辆电控系统进行进一步的分析和控制，用于调节发动机的燃油喷射和点火时机等参数，以实现更高效的燃烧和排放控制。

总结：五线节气门位置传感器通过测量节气门的开启度，将机
械转动的量转化为电位信号输出，为汽车电控系统提供了重要的反馈信息，实现对发动机工作参数的精确控制。

霍尔式节气门位置传感器工作原理及检测
一、工作原理:
霍尔式节气门位置传感器结构图

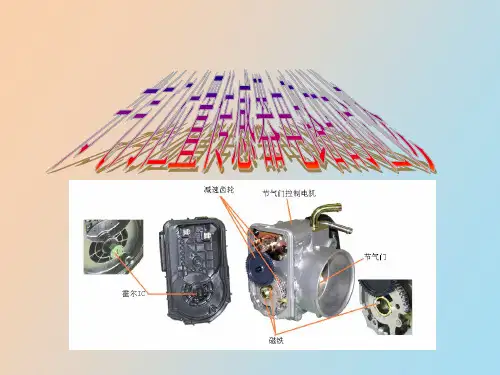

(1)用于控制发动机节气门开度的有节气门控制电动机，电动机的动力经过了二级减速齿轮增加扭力后，用以克服节气门回位弹簧的作用力开启节气门。

在第二级减速齿轮上安装了霍尔元件。

当节气门被节气门电动机带动开启后。

在壳体上的磁铁与霍尔元件的位置就相对移动。

从而产生霍尔电压。

(2)电子节气门体控制原理：发动机ECU控制流向节气门控制电动机的电流大小与方向，使电动机转动或维持转动，通过减速齿轮打开或关闭节气门。

使节气
门的实际开启角由节气门位置传感器检测并反馈给发动机ECU。

霍尔式节气门位置传感器将节气门开度角转换成电压，，并送至发动机ECU作为节气门开度信号(VTA)。

当VTA电压低于标准值时，其他装置确定其处于怠速状态。

霍尔元件节气门位置传感器主要由霍尔元件和可绕其转动的磁铁制成的霍尔IC构成。

磁铁安装在节气门轴的相同轴上．与节气门一起转动。

霍尔式节气门输出特性图
二、检测：
1.电阻检测：
打开点火开关，拔下踏板位置传感器、节气门控制组件和ECU的插接器。

用万用表测量各端子间的电阻的测量；节气门控制电机的电阻应在0.3~100欧姆之间；节气门位置传感器出现故障时，连同加速踏板总成一起更换
2.电压检测：
连接各连接器，打开点火开关，再用万用表测量各端子间的电压：。

节气门位置传感器原理
节气门位置传感器是一种用于测量发动机节气门位置的传感器。

它基于霍尔效应原理来工作。

霍尔效应是指当通过一种导电材料的电流通过时，垂直于电流方向的磁场会引起该材料中电子运动方向的偏转。

利用这个效应，可以设计出一种能够测量磁场变化的传感器。

节气门位置传感器通常由霍尔元件、磁场源和信号处理电路组成。

磁场源可以是永磁体或电磁线圈，它产生一个固定的磁场。

而霍尔元件则位于发动机节气门旁边，并感受到由磁场源产生的磁场。

当节气门打开或关闭时，磁场的方向和强度都会发生变化，进而影响霍尔元件感受到的磁场。

感受到的磁场变化会传递给信号处理电路进行处理，并最终转化为一个与节气门位置对应的电信号输出。

通过测量信号的变化，发动机控制单元可以实时监测到节气门的位置，进而调整燃油喷射、点火时间等参数，以实现对发动机的精确控制。

总结起来，节气门位置传感器利用霍尔效应原理，通过感受节气门旁边磁场的变化，将其转化为电信号，以实现对发动机节气门位置的准确测量与控制。

触点式节气门位置传感器工作原理1. 概述在汽车发动机燃烧室中，空燃比的控制对于发动机性能的提升至关重要。

节气门作为发动机的控制装置之一，起到调节进气量的作用。

为了实现精确的进气控制，需要使用节气门位置传感器来监测节气门的位置。

本文将详细介绍触点式节气门位置传感器的工作原理。

2. 传感器结构触点式节气门位置传感器由以下几个主要部分组成： - 节气门轴 - 触发器 - 接点 - 弹簧 - 导线3. 工作原理触点式节气门位置传感器的工作原理可以分为以下几个步骤：3.1 节气门位置检测节气门轴连接着节气门，当驾驶员踩下油门时，节气门会打开或关闭。

传感器的任务就是检测节气门的位置，以便反馈给发动机控制单元。

3.2 触发器感应传感器内部安装有一个触发器，触发器的任务是检测节气门的位置。

当节气门轴旋转，触发器会被触发。

3.3 接点闭合当触发器被触发时，接点会闭合，这个闭合的动作会导致电流通过传感器的导线。

3.4 信号传输当接点闭合后，传感器会向发动机控制单元发送一个电压信号。

发动机控制单元根据接收到的信号来调整发动机的工作状态，从而实现精确的进气量控制。

3.5 接点分离当节气门位置发生变化时，触发器将不再被触发，接点会分离，电流不再通过传感器的导线。

4. 优势和应用触点式节气门位置传感器具有以下优势： - 结构简单，制造成本低。

- 可靠性高，因为没有机械移动部件。

- 响应速度快，可以实时监测节气门的位置变化。

触点式节气门位置传感器主要应用于汽车发动机控制系统中，通过精确监测节气门的位置来控制进气量，以提高发动机的燃烧效率和性能。

5. 维护和注意事项触点式节气门位置传感器需要定期维护和注意以下事项： - 定期检查传感器的触发器和接点是否运作正常。

- 注意防水，避免传感器的进水导致损坏。

- 避免接触高温，长时间高温环境会影响传感器的性能。

结论触点式节气门位置传感器是一种用于汽车发动机控制系统的重要传感器，它通过监测节气门的位置来实现精确的进气量控制。

传感器功能描述电控汽车要实现自动控制，必须由各种传感器将大量的信息传送到控制电脑，再由电脑经过数据分析后向执行元件发出控制指令。

因此对传感器功能的了解是非常重要的。

下面介绍自动变速器控制系统传感器的功能。

◆节气门位置传感器的结构和功能描述节气门位置传感器也叫TPS，从本质上讲，该传感器完全可以等同于一个可变电位器，通过中心滑臂的上下移动而使输出信号电压的幅度发生变化。

从信号特征来看，节气门位置传感器的信号是连续变化的。

不管是机械式还是电子式节气门位置传感器，油门的开度均传递出一个信息，即反映驾驶者加速或者减速的操作要求，这种要求，不同的控制单元将依据控制功能的不同而作出不同的解读和响应：对发动机控制单元而言，它的控制体现在发动机功率变化上，是通过燃油喷射量的增减和点火时间的调整而实现的。

对自动变速器控制单元而言，它的控制体现在换档时刻和油压的动态调节上，是通过控制换档电磁阀和油压调节电磁阀的激发过程而实现的。

●节气门位置传感器的类型节气门位置传感器从结构可分为三线式、四线式、五线式和电子节气门等，三线式不含怠速触点，四线式装有怠速触点，五线式包含一个三线式传感器和两个开关信号，而电子节气门有的则是去掉了油门拉线，油门的开闭由执行电机来实现。

★三线式节气门位置传感器的结构和原理介绍三线式节气门位置传感器是四线的基础形式，发动机控制系统对怠速的识别是基于信号的最小值，其值一般在0.5V左右。

如图所示，PCM提供的5V稳压电源经内部附加电阻R、节气门位置传感器后在PCM的内部搭铁而构成一个完整的电器回路，当滑动触臂停留在中位时，传感器的电阻被分成两部分，为分析方便起见，我们不妨设上下电阻分别为R1和R2，因信号是从触臂传送到PCM的，那么信号电压为触臂对搭铁端的电位差，即电阻R2两端的电压，从图中可以看出，电阻R、R1和R2呈串联状态，串联电路的特点如下图所示依据串联电路的特点可知，流经这三个电阻的电流是相等的，若设电流为I，那么信号电压将为IR2，从这个式子我们可以发现，在流经传感器回路的电流一定的情况下，输入信号的大小只取决于电阻R2的大小，即节气门开度的大小。
