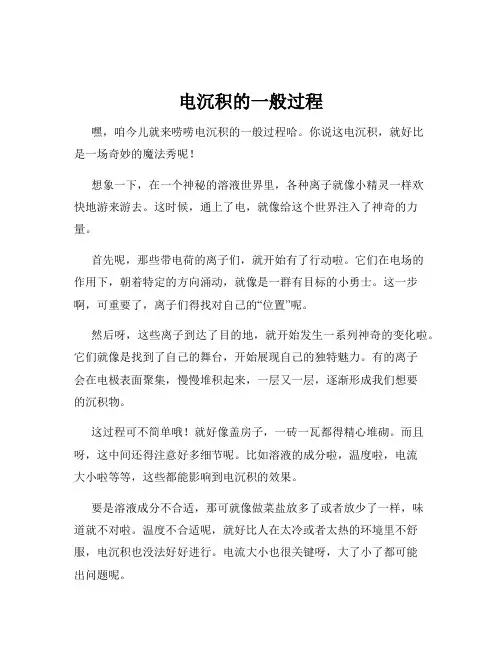

电沉积的一般过程嘿,咱今儿就来唠唠电沉积的一般过程哈。
你说这电沉积,就好比是一场奇妙的魔法秀呢!想象一下,在一个神秘的溶液世界里,各种离子就像小精灵一样欢快地游来游去。
这时候,通上了电,就像给这个世界注入了神奇的力量。
首先呢,那些带电荷的离子们,就开始有了行动啦。
它们在电场的作用下,朝着特定的方向涌动,就像是一群有目标的小勇士。
这一步啊,可重要了,离子们得找对自己的“位置”呢。
然后呀,这些离子到达了目的地,就开始发生一系列神奇的变化啦。
它们就像是找到了自己的舞台,开始展现自己的独特魅力。
有的离子会在电极表面聚集,慢慢堆积起来,一层又一层,逐渐形成我们想要的沉积物。
这过程可不简单哦!就好像盖房子,一砖一瓦都得精心堆砌。
而且呀,这中间还得注意好多细节呢。
比如溶液的成分啦,温度啦,电流大小啦等等,这些都能影响到电沉积的效果。
要是溶液成分不合适,那可就像做菜盐放多了或者放少了一样,味道就不对啦。
温度不合适呢,就好比人在太冷或者太热的环境里不舒服,电沉积也没法好好进行。
电流大小也很关键呀,大了小了都可能出问题呢。
电沉积的这个一般过程,其实挺有意思的哈。
你想想,通过这么一个小小的电的作用,就能让那些看不见摸不着的离子们乖乖听话,变成我们需要的东西。
这不是很神奇吗?而且啊,电沉积在我们生活中的应用可多啦。
比如说一些金属制品的表面处理,让它们更漂亮、更耐用。
还有在电子行业,也少不了电沉积的功劳呢。
总之呢,电沉积的一般过程就像是一场精彩的演出,离子们是主角,电场是导演,而我们就是观众,看着它们在溶液的舞台上展现奇妙的变化。
是不是很有趣呀?你对电沉积的一般过程有没有更清楚一点啦?哈哈!。
金属的电沉积过程电镀过程是镀液中的金属离子在外电场的作用下,经电极反应还原成金属原子并在阴极上进行金属沉积的过程。
图4.4是电沉积过程示意图,完成电沉积过程必须经过液相传质、电化学反应和电结晶三个步骤。
电镀时以上三个步骤是同时进行的,但进行的速度不同,速度最慢的一个被称为整个沉积过程的控制性环节。
不同步骤作为控制性环节,最后的电沉积结果是不一样的。
(1)液相传质步骤液相传质使镀液中的水化金属离子或络离子从溶液内部向阴极界面迁移,到达阴极的双电层溶液一侧。
液相传质有三种方式:电迁移、对流和扩散。
在通常的镀液中,除放电金属离子外,还有大量由附加盐电离出的其他离子,使得向阴极迁移的离子中放电金属离子占的比例很小,甚至趋近于零。
因此,电迁移作用可略去不计。
如果镀液中没有搅拌作用,则镀液流速很小,近似处于静止状态,此时对流的影响也可以不予考虑。
扩散传质是溶液里存在浓度差时出现的一种现象,是物质由浓度高区域向浓度低区域的迁移过程。
电镀时,靠近阴极表面的放电金属离子不断地进行电化学反应得电子析出,从而使金属离子不断地被消耗,于是阴极表面附近放电金属离子的浓度越来越低。
这样,在阴极表面附近出现了放电金属离子浓度高低逐渐变化的溶液层,称为扩散层。
扩散层两端存在的放电离子的浓度差推动金属离子不断地通过扩散层扩散到阴极表面。
因此,扩散总是存在的,它是液相传质的主要方式。
假如传质作为电沉积过程的控制环节,则电极以浓差极化为主。
由于在发生浓差极化时,阴极电流密度要较大,并且达到极限电流密度i d时,阴极电位才急剧地向负偏移,这时很容易产生镀层缺陷。
因此,电镀生产不希望传质步骤作为电沉积过程的控制环节。
图4.4电沉积过程(2)电化学反应步骤电化学反应水化金属离子或络离子通过双电层,并去掉它周围的水化分子或配位体层,从阴极上得到电子生成金属原子(吸附原子)的过程。
水化金属离子或络离子通过双电层到达阴极表而后,不能直接放电生成金属原子,而必须经过在电极表面上的转化过程。
北京科技大学电化学理论结业论文金属的电沉积过程学院:姓名:学号:邮箱:电话:金属的电沉积过程摘要:文章介绍了金属电沉积的基本历程和特点,简单说明了金属的阴极还原过程,探讨了简单阴离子、络离子和有机活性物质对此过程的影响,并讨论了金属的电结晶过程,简单分析了金属电沉积层的形态结构与性能,简要介绍了研究金属电沉积的方法。
关键词:金属电沉积;阴极还原;电结晶;镀层;0 引言金属的电沉积是通过电解方法,即通过在电解池阴极上金属离子的还原反应和电结晶过程在固体表面生成金属层的过程。
其目的是改变固体材料的表面性能或制取特定成分和性能的金属材料。
金属电沉积应用的领域也很广泛,通常包括电冶炼、电精炼、电铸和电镀四个方面,它的这些应用使其受到了越来越多的关注,因此,研究并掌握电沉积过程的基本规律变得尤为重要。
1金属电沉积的基本历程和特点1.1 金属电沉积的基本历程金属沉积的阴极历程,一般由以下几个单元步骤串联组成:(1)液相传质:溶液中的反应粒子,如金属水化离子向电极表面迁移。
(2)前置转化:迁移到电极表面附近的反应粒子发生化学转化反应,如金属水化离子水化程度降低和重排;金属络离子配位数降低等。
(3)电荷传递:反应粒子得电子,还原为吸附态金属原子。
(4)电结晶:新生的吸附态金属原子沿电极表面扩散到适当位置(生长点)进入金属晶格生长,或与其他新生原子聚集而形成晶核并长大,从而形成晶体。
上述各个单元步骤中反应阻力最大、速度最慢的步骤则成为电沉积过程的速度控制步骤。
不同的工艺,因电沉积条件不同,其速度控制步骤也不同。
1.2 金属电沉积过程的特点电沉积过程实质上包括两个方面,即金属离子的阴极还原(析出金属原子)的过程和新生态金属原子在电极表面的结晶过程(电结晶)。
前者符合一般水溶液中阴极还原过程的基本规律,但由于电沉积过程中,电极表面不断生成新的晶体,表面状态不断变化,使得金属阴极还原过程的动力学规律复杂化;后者遵循结晶动力学的基本规律,但以金属原子的析出为前提,又受到阴极界面电场的作用。
电沉积是指简单金属离子或络合金属离子通过电化学途径在材料表面形成金属或合金镀层的过程。
电沉积的应用范围广泛,在材料科学技术(一级学科);材料科学技术基础(二级学科);材料合成、制备与加工(二级学科);表面改性和涂层技术(二级学科)等学科中都有研究。
电沉积主要分为两个方面,分别是;(一)金属或合金从其化合物水溶液、非水溶液或熔盐中电化学沉积的过程;(二)电泳涂漆中的一个过程,在直流电场作用下带电荷的树脂粒子到达相反电极,通过放电(或得到电子)析出不溶于水的漆膜沉积在被涂物表面。
对电沉积现象的研究主要分为两个方面,分别是对电沉积形态的研究和对电沉积引起的晶格畸变的研究。
对电沉积形态的研究主要有电沉积中结晶形态控制技术[1]与合金薄层电沉积形态研究[2]等。
前者将分形几何引入到电化学中,基于DLA模型,通过将沉积粒子设置不同的沉积几率,成功模拟了射流电沉积中枝晶的可控交织生长,后者以铅锡合金为例,研究铅锡合金薄层电沉积物的形态及其形态随电解液含不同铅锡离子浓度的转变。
对电沉积引起的晶格畸变现象的研究,包括电沉积引起的位错现象与电沉积引起的孪晶现象的研究。
在电沉积过程中,不同工艺操作条件会使金属镀层产生内应力,同时产生大量位错[3]。
在电沉积的过程中也会产生孪晶。
分析表明,孪晶现象的产生会提高金属的力学能力,产生高强度金属材料[4-6]。
对电沉积的应用有电镀、电沉积塑性等。
其中,电沉积银在工业中得到了广泛的应用。
对电沉积银的研究包括对电沉积银的生长过程研究[7]、以及使用电沉积法制备新型发泡银催化剂[8]。
[1]田宗军,王桂峰,沈理达,刘志东,黄因慧.电沉积中结晶形态控制技术[J].创新交流.2011.(3):29-35.[2]杜燕军,尹志刚,夏同驰.铅锡合金薄层电沉积形态研究[J].电化学.2007.13(3):312-315.[3]赵祖欣.镍镀层内应力及镍镀层中的位错[J].表面技术.1992.21(5).205-207.[4]朱未. 超高强度高导电性的纳米孪晶纯铜[J].华通技术.2006.(1):42.[5]卢磊,卢柯.纳米孪晶金属材料[J].金属学报.2010.46(11):1422-1427.[6]卢磊,陈先华,黄晓旭,卢柯.纳米孪晶纯铜的极值强度及纳米孪晶提高金属材料综合强韧性[J].中国基础科学.2010.(1):16-18.[7] C. H. Siah,N. Aziz, Z. Samad,N. Noordint, M. N. Idris and M. A. Miskam.FUNDAMENTALS STUDIES OF ELECTRO~SILVER PLATING PROCESS[J].Proceedings of the 18th Symposiwn ofMalaysian Chemical Engineers:424-428.[8]李宝山,牛玉舒,翟玉春,全明秀,胡壮麒.电沉积法制备新型发泡银催化剂.石油化工.2000.29(12):910-913。
电沉积法的原理
电沉积法是利用电流在电解液中的传导性,将金属离子从溶液中运送至电极表面,并以原子形式沉积在电极表面上的一种方法。
它是一种解决工业水处理、电化学制备、磁力学及有机合成等问题的有效技术。
电沉积法的原理是:当电极放入溶液中时,电解液中的金属离子会被电场吸引,然后被电流带到电极表面,在电极表面上沉积形成金属纳米粒子。
电流的强度会影响沉积的速率,而溶液的pH值也会影响沉积的速率。
如果电流强度越大,沉积速率也就越快;如果pH值越高,沉积速率也就越快。
电沉积法的原理
电沉积法的原理
电沉积法是利用电流在液体中的电化学作用,将溶质从原液中沉积到电极上的一种技术。
简单地说,它是一种将溶质从溶液中沉积到电极上的方法。
电沉积法是一种简便、灵活、可控的沉积方式,它可以将低浓度溶质沉积到电极上,从而获得高浓度的沉积物。
电沉积法的基本原理是电化学反应。
它是通过将电解质溶液中的正负离子迁移到电极表面,从而产生电化学反应来实现沉积的。
电沉积法的流程包括:溶液准备、沉积电位设定、沉积电流设定、沉积时间设定和沉积净化。
电沉积法与其他沉积技术相比具有许多优势,它可以在短时间内实现快速沉积,沉积结构致密,晶体尺寸均匀,耐腐蚀性高,可以在短时间内实现大量沉积,并且可以控制沉积的厚度和形态。
电沉积法的应用非常广泛,可以用于制备金属薄膜、氧化物薄膜、纳米晶体薄膜等材料,也可以用于制备纳米结构、微纳米器件、芯片封装等微结构。
电沉积法是一种简便、灵活、可控的沉积方式,可以用来制备多种材料,具有广泛的应用前景。
电沉积是指金属或合金从其化合物水溶液、非水溶液或熔盐中电化学沉积的过程。
是金属电解冶炼、电解精炼、电镀、电铸过程的基础。
这些过程在一定的电解质和操作条件下进行,金属电沉积的难易程度以及沉积物的形态与沉积金属的性质有关,也依赖于电解质的组成、pH值、温度、电流密度等因素。
电沉积过程中非常关键的步骤是新晶核的生成和晶体的成长,这两个步骤的竞争直接影响到镀层中生成晶粒的大小,其决定的因素是由于吸附表面的扩散速率和电荷传递反应速率不一致造成的。
如果在阴极表面具有高的表面扩散速率,由于较慢的电荷传递反应引起的少量吸附原子以及低的过电势将有利于晶体的成长;相反,低的表面扩散速率和大量的吸附原子以及高的过电势,都将增加成核速率。
研究表明,高的阴极过电势、高的吸附原子总数和低的吸附原子表面迁移率是大量形核和减少晶粒生长的必要条件[1] 。
脉冲电沉积脉冲电沉积过程中,除可以选择不同的电流波形外,还有三个独立的参数可调,即脉冲电流密度、脉冲导通时间和脉冲关断时间。
采用脉冲电沉积时,当给一个脉冲电流后,阴极-溶液界面处消耗的沉积离子可在脉冲间隔内得到补充,因而可采用较高的峰值电流密度,得到的晶粒尺寸比直流电沉积的小。
此外,采用脉冲电流时由于脉冲间隔的存在,使增长的晶体受到阻碍,减少了外延生长,生长的趋势也发生改变,从而不易形成粗大的晶体。
电沉积纳米晶较多采用脉冲电沉积法,所用脉冲电流的波形一般为矩形波。
脉冲电沉积与直流电沉积相比,更容易得到纳米晶镀层。
脉冲电沉积可通过控制波形、频率、通断比及平均电流密度等参数,从而可以获得具有特殊性能的纳米镀层。
喷射电沉积喷射电沉积是一种局部高速电沉积技术,由于其特殊的流体动力学特性,兼有高的热量和物质传递速率,尤其是高的沉积速率而引人注目。
电沉积时,一定流量和压力的电解液从阳极喷嘴垂直喷射到阴极表面,使得电沉积反应在喷射流与阴极表面冲击的区域发生。
电解液的冲击不仅对镀层进行了机械活化,同时还有效地减少了扩散层的厚度,改善了电沉积过程,使镀层组织致密,晶粒细化,性能提高。
电沉积工艺
电沉积工艺是一种将金属离子通过电化学方法沉积在金属基材表面的技术,也称为电镀。
其工艺流程包括:制备金属离子溶液、选择合适的金属基材、在电解槽中进行电化学反应、清洗和烘干等环节。
电沉积工艺具有以下优点:可以在基材表面形成均匀、致密、高质量的金属覆盖层;可用于不同形状的基材;沉积速度快、生产效率高;可控性好,可以通过调整电流、电压、温度等参数来控制覆盖层的厚度和性质。
电沉积工艺在航空、汽车、电子、冶金等领域得到广泛应用,例如用于制备金属零件、防腐蚀涂层、电路板等。
但是电沉积工艺也存在一些缺点,如产生废水、废气和废液等环境问题,以及金属离子浓度和助剂使用量对环境的影响等。
因此,发展绿色、环保的电沉积工艺是未来的趋势。
