第九章_金属的电沉积过程要点

电化学沉积法原理电化学沉积法是一种利用电化学原理进行金属或合金沉积的方法。

它是通过在电极表面施加外加电压或电流，使金属离子在电极表面还原成金属沉积的过程。

电化学沉积法在材料制备、表面修饰、电化学传感器等领域有着广泛的应用。

电化学沉积法的原理主要包括电极反应和电沉积过程。

在电化学沉积过程中，电极上的金属离子受到外加电压的影响，发生还原反应，从而在电极表面沉积金属。

电极反应的速率和方向取决于外加电压、电极材料、电解液成分等因素。

一般来说，当外加电压足够大时，金属离子会在电极表面快速还原成金属，形成均匀的沉积层。

电化学沉积法的原理还涉及到电解质传递和扩散控制。

在电沉积过程中，电解质中的金属离子需要通过扩散层到达电极表面，然后参与电极反应。

因此，电解质的浓度、电解质的流动情况以及电极表面的形貌都会对电化学沉积过程产生影响。

合理控制电解质的传递和扩散，可以实现对沉积层厚度、结构和性能的调控。

电化学沉积法的原理还与电极材料的选择密切相关。

电极材料的选择会影响电极表面的活性、结构和形貌，从而影响电化学沉积的效果。

一些特殊的电极材料，如纳米材料、多孔材料等，能够提高电极表面的比表面积和活性位点数，从而促进沉积层的形成和性能的提升。

总的来说，电化学沉积法是一种基于电化学原理的金属沉积方法，其原理涉及电极反应、电解质传递和扩散控制以及电极材料的选择。

通过合理控制这些因素，可以实现对沉积层的形貌、结构和性能的调控，从而满足不同领域对金属沉积的需求。

电化学沉积法在材料制备、表面修饰、电化学传感器等领域有着广泛的应用前景，对于推动材料科学和工程技术的发展具有重要意义。

电沉积方法制备纳米金属材料的步骤与操作电沉积方法是一种重要的制备纳米金属材料的技术手段，其步骤与操作包括材料准备、电解液制备、电沉积实验、材料表征等多个方面。

首先，材料准备是制备纳米金属材料的第一步。

通常情况下，需要准备金属基底、电极材料、电解液等。

金属基底可以选择金、银、铜等常见的金属材料，其表面需要经过清洗和抛光处理，以去除可能存在的污染物和氧化物。

电极材料通常选用导电性好的材料，如银、铜等。

电解液的选择也十分关键，根据所需制备的纳米金属材料种类不同，电解液的成分和配比也会有所区别。

其次，电解液的制备是电沉积方法的重要环节。

电解液的组成主要包括金属盐、溶剂和添加剂。

金属盐的选择应根据所需制备的纳米金属材料种类而定，可选择铜盐、银盐等。

溶剂的选择应具备较好的溶解性和稳定性，并且能够提供适当的电导率。

添加剂的加入可以调节电解液的酸碱度、粘度和离子浓度等，以获得所需的性质。

在制备过程中，需要按照一定的配比将金属盐、溶剂和添加剂混合，并搅拌均匀。

接下来是电沉积实验的操作。

在实验中，首先需要将制备好的电沉积槽和电解液连接起来，以形成电池电路。

然后根据所需纳米金属材料的形貌和性质设定好合适的电沉积参数，包括电流密度、电沉积时间、温度等。

将经过表面处理的金属基底作为电极放入电沉积槽中，确保与电解液充分接触。

开启电源后，电极表面就会开始沉积金属颗粒。

在整个沉积过程中，需要对电流密度和电沉积时间进行控制，以确保所得到的纳米金属材料具备所需性质。

最后是材料的表征。

通过对制备好的纳米金属材料进行表征可以了解其形貌、结构和性质等信息。

常用的表征方法包括扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X射线衍射（XRD）等。

通过这些表征手段可以观察到金属颗粒的形貌和尺寸分布，进一步分析其结晶状态和晶格结构，并通过相关测试方法得到材料的力学性能和电学性能等信息。

综上所述，电沉积方法制备纳米金属材料的步骤与操作主要包括材料准备、电解液制备、电沉积实验和材料表征等方面。

电沉积的基本原理电沉积呀，就像是一场微观世界里超级有趣的“金属搬家”游戏呢！咱先来说说电沉积发生的舞台——电解液。

这电解液就像是一个充满各种小粒子的热闹“小广场”。

这里面有金属离子，它们就像一个个等待被安排新住所的小居民。

比如说，要是想电沉积铜，那这个电解液里就有铜离子在里面游来游去。

这些离子在溶液里可不安分，它们被周围的水分子或者其他溶剂分子包围着，就像一个个小明星被粉丝簇拥着一样。

然后呢，咱得有电极。

电极就像是这个“搬家”游戏里的起点和终点。

一般有阳极和阴极。

阳极就像是一个“资源供应站”，它会发生一些反应来提供电子或者离子。

阴极呢，那可是“目的地”，是金属离子们向往的新家。

比如说，在一个简单的电沉积铜的装置里，阳极可能是一块铜块，阴极可能是一块别的金属或者导电的材料。

当我们把这个装置接通电源的时候，就像给这个微观世界按下了启动键。

电源就像是一个指挥官，它开始指挥电子的行动。

电子从阳极出发，沿着导线像小蚂蚁搬家一样，朝着阴极跑去。

这个时候，阳极的铜块就不淡定了。

它开始失去电子，铜原子就变成了铜离子，进入到电解液这个“小广场”里。

这就像是家里的大人把东西拿出来放到外面，准备让别人搬走一样。

而在阴极那边呢，可是热闹非凡。

那些在电解液里游来游去的铜离子，一看到阴极这个诱人的“新家”，而且还有电子在那等着它们，就迫不及待地跑过去。

每个铜离子得到两个电子，就又重新变成了铜原子，然后乖乖地在阴极表面安家落户。

就像小孩子们找到自己的小房间，一个个排好队，在阴极表面形成一层铜的涂层。

电沉积可不光是这么简单的直线过程哦。

在这个过程中，还有很多小状况呢。

比如说电解液里的离子浓度会影响电沉积的速度和质量。

如果离子浓度太低，就像“小广场”里的居民太少了，那搬到阴极的金属原子数量就少，沉积的速度就慢。

而且，溶液里可能还有其他的离子在捣乱。

它们可能会和金属离子抢电子，或者影响金属离子到达阴极的路线。

这就像在搬家的路上有一些小调皮鬼在捣乱一样。

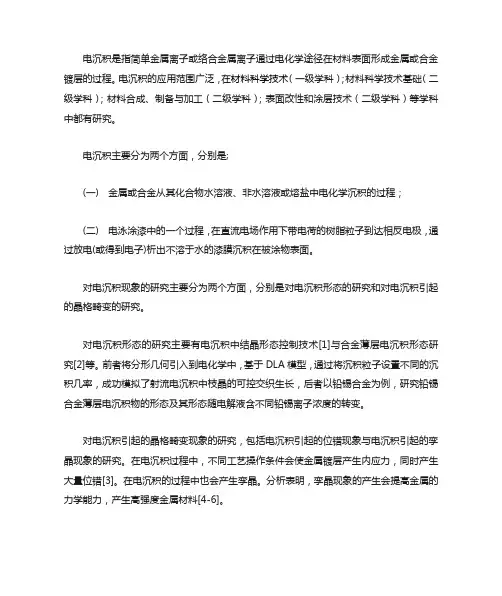

电沉积是指简单金属离子或络合金属离子通过电化学途径在材料表面形成金属或合金镀层的过程。

电沉积的应用范围广泛，在材料科学技术（一级学科）；材料科学技术基础（二级学科）；材料合成、制备与加工（二级学科）；表面改性和涂层技术（二级学科）等学科中都有研究。

电沉积主要分为两个方面，分别是;(一)金属或合金从其化合物水溶液、非水溶液或熔盐中电化学沉积的过程；(二)电泳涂漆中的一个过程，在直流电场作用下带电荷的树脂粒子到达相反电极，通过放电(或得到电子)析出不溶于水的漆膜沉积在被涂物表面。

对电沉积现象的研究主要分为两个方面，分别是对电沉积形态的研究和对电沉积引起的晶格畸变的研究。

对电沉积形态的研究主要有电沉积中结晶形态控制技术[1]与合金薄层电沉积形态研究[2]等。

前者将分形几何引入到电化学中，基于DLA模型，通过将沉积粒子设置不同的沉积几率，成功模拟了射流电沉积中枝晶的可控交织生长，后者以铅锡合金为例，研究铅锡合金薄层电沉积物的形态及其形态随电解液含不同铅锡离子浓度的转变。

对电沉积引起的晶格畸变现象的研究，包括电沉积引起的位错现象与电沉积引起的孪晶现象的研究。

在电沉积过程中，不同工艺操作条件会使金属镀层产生内应力，同时产生大量位错[3]。

在电沉积的过程中也会产生孪晶。

分析表明，孪晶现象的产生会提高金属的力学能力，产生高强度金属材料[4-6]。

对电沉积的应用有电镀、电沉积塑性等。

其中，电沉积银在工业中得到了广泛的应用。

对电沉积银的研究包括对电沉积银的生长过程研究[7]、以及使用电沉积法制备新型发泡银催化剂[8]。

[1]田宗军，王桂峰，沈理达，刘志东，黄因慧.电沉积中结晶形态控制技术[J].创新交流.2011.(3):29-35.[2]杜燕军，尹志刚，夏同驰.铅锡合金薄层电沉积形态研究[J].电化学.2007.13(3):312-315.[3]赵祖欣.镍镀层内应力及镍镀层中的位错[J].表面技术.1992.21(5).205-207.[4]朱未. 超高强度高导电性的纳米孪晶纯铜[J].华通技术.2006.（1）：42.[5]卢磊,卢柯.纳米孪晶金属材料[J].金属学报.2010.46(11):1422-1427.[6]卢磊，陈先华，黄晓旭，卢柯.纳米孪晶纯铜的极值强度及纳米孪晶提高金属材料综合强韧性[J].中国基础科学.2010.(1):16-18.[7] C. H. Siah,N. Aziz, Z. Samad,N. Noordint, M. N. Idris and M. A. Miskam. FUNDAMENTALS STUDIES OF ELECTRO~SILVER PLATING PROCESS[J]. Proceedings of the 18th Symposiwn ofMalaysian Chemical Engineers:424-428.[8]李宝山，牛玉舒，翟玉春，全明秀，胡壮麒.电沉积法制备新型发泡银催化剂.石油化工.2000.29(12):910-913。

金属的电沉积过程电镀过程是镀液中的金属离子在外电场的作用下，经电极反应还原成金属原子并在阴极上进行金属沉积的过程。

图4.4是电沉积过程示意图，完成电沉积过程必须经过液相传质、电化学反应和电结晶三个步骤。

电镀时以上三个步骤是同时进行的，但进行的速度不同，速度最慢的一个被称为整个沉积过程的控制性环节。

不同步骤作为控制性环节，最后的电沉积结果是不一样的。

(1)液相传质步骤液相传质使镀液中的水化金属离子或络离子从溶液内部向阴极界面迁移，到达阴极的双电层溶液一侧。

液相传质有三种方式：电迁移、对流和扩散。

在通常的镀液中，除放电金属离子外，还有大量由附加盐电离出的其他离子，使得向阴极迁移的离子中放电金属离子占的比例很小，甚至趋近于零。

因此，电迁移作用可略去不计。

如果镀液中没有搅拌作用，则镀液流速很小，近似处于静止状态，此时对流的影响也可以不予考虑。

扩散传质是溶液里存在浓度差时出现的一种现象，是物质由浓度高区域向浓度低区域的迁移过程。

电镀时，靠近阴极表面的放电金属离子不断地进行电化学反应得电子析出，从而使金属离子不断地被消耗，于是阴极表面附近放电金属离子的浓度越来越低。

这样，在阴极表面附近出现了放电金属离子浓度高低逐渐变化的溶液层，称为扩散层。

扩散层两端存在的放电离子的浓度差推动金属离子不断地通过扩散层扩散到阴极表面。

因此，扩散总是存在的，它是液相传质的主要方式。

假如传质作为电沉积过程的控制环节，则电极以浓差极化为主。

由于在发生浓差极化时，阴极电流密度要较大，并且达到极限电流密度i d时，阴极电位才急剧地向负偏移，这时很容易产生镀层缺陷。

因此，电镀生产不希望传质步骤作为电沉积过程的控制环节。

图4.4电沉积过程(2)电化学反应步骤电化学反应水化金属离子或络离子通过双电层，并去掉它周围的水化分子或配位体层，从阴极上得到电子生成金属原子（吸附原子）的过程。

水化金属离子或络离子通过双电层到达阴极表而后，不能直接放电生成金属原子，而必须经过在电极表面上的转化过程。

金属电沉积的基本原理就是关于成核和结晶生长的问题金属的电沉积是通过电解方法，即通过在电解池阴极上金属离子的还原反应和电结晶过程在固体表面生成金属层的过程。

其目的是改变固体材料的表面性能或制取特定成分和性能的金属材料。

金属电沉积应用的领域也很广泛，通常包括电冶炼、电精炼、电铸和电镀四个方面，它的这些应用使其受到了越来越多的关注，因此，研究并掌握电沉积过程的基本规律变得尤为重要。

金属沉积的阴极历程，一般由以下几个单元步骤串联组成：（1）液相传质：溶液中的反应粒子，如金属水化离子向电极表面迁移。

（2）前置转化：迁移到电极表面附近的反应粒子发生化学转化反应，如金属水化离子水化程度降低和重排；金属络离子配位数降低等。

（3）电荷传递：反应粒子得电子，还原为吸附态金属原子。

（4）电结晶：新生的吸附态金属原子沿电极表面扩散到适当位置（生长点）进入金属晶格生长，或与其他新生原子聚集而形成晶核并长大，从而形成晶体。

上述各个单元步骤中反应阻力最大、速度最慢的步骤则成为电沉积过程的速度控制步骤。

不同的工艺，因电沉积条件不同，其速度控制步骤也不同。

1.2 金属电沉积过程的特点电沉积过程实质上包括两个方面，即金属离子的阴极还原（析出金属原子）的过程和新生态金属原子在电极表面的结晶过程（电结晶）。

前者符合一般水溶液中阴极还原过程的基本规律，但由于电沉积过程中，电极表面不断生成新的晶体，表面状态不断变化，使得金属阴极还原过程的动力学规律复杂化；后者遵循结晶动力学的基本规律，但以金属原子的析出为前提，又受到阴极界面电场的作用。

因而二者相互依存、相互影响，造成了金属电沉积过程的复杂性和不同于其他电极过程的特点。

（1）与所有的电极过程一样，阴极过电位是电沉积过程进行的动力。

然而，在电沉积过程中，只有阴极极化达到金属析出过电位时才能发生金属离子的还原反应。

而且在电结晶过程中，在一定阴极极化下，只有达到一定的临界尺寸的晶核，才能稳定存在。

北京科技大学电化学理论结业论文金属的电沉积过程学院：姓名：学号：邮箱：电话：金属的电沉积过程摘要：文章介绍了金属电沉积的基本历程和特点，简单说明了金属的阴极还原过程，探讨了简单阴离子、络离子和有机活性物质对此过程的影响，并讨论了金属的电结晶过程，简单分析了金属电沉积层的形态结构与性能，简要介绍了研究金属电沉积的方法。

关键词：金属电沉积；阴极还原；电结晶；镀层；0 引言金属的电沉积是通过电解方法，即通过在电解池阴极上金属离子的还原反应和电结晶过程在固体表面生成金属层的过程。

其目的是改变固体材料的表面性能或制取特定成分和性能的金属材料。

金属电沉积应用的领域也很广泛，通常包括电冶炼、电精炼、电铸和电镀四个方面，它的这些应用使其受到了越来越多的关注，因此，研究并掌握电沉积过程的基本规律变得尤为重要。

1金属电沉积的基本历程和特点1.1 金属电沉积的基本历程金属沉积的阴极历程，一般由以下几个单元步骤串联组成：（1）液相传质：溶液中的反应粒子，如金属水化离子向电极表面迁移。

（2）前置转化：迁移到电极表面附近的反应粒子发生化学转化反应，如金属水化离子水化程度降低和重排；金属络离子配位数降低等。

（3）电荷传递：反应粒子得电子，还原为吸附态金属原子。

（4）电结晶：新生的吸附态金属原子沿电极表面扩散到适当位置（生长点）进入金属晶格生长，或与其他新生原子聚集而形成晶核并长大，从而形成晶体。

上述各个单元步骤中反应阻力最大、速度最慢的步骤则成为电沉积过程的速度控制步骤。

不同的工艺，因电沉积条件不同，其速度控制步骤也不同。

1.2 金属电沉积过程的特点电沉积过程实质上包括两个方面，即金属离子的阴极还原（析出金属原子）的过程和新生态金属原子在电极表面的结晶过程（电结晶）。

前者符合一般水溶液中阴极还原过程的基本规律，但由于电沉积过程中，电极表面不断生成新的晶体，表面状态不断变化，使得金属阴极还原过程的动力学规律复杂化；后者遵循结晶动力学的基本规律，但以金属原子的析出为前提，又受到阴极界面电场的作用。

电沉积是指简单金属离子或络合金属离子通过电化学途径在材料表面形成金属或合金镀层的过程。

电沉积的应用范围广泛，在材料科学技术（一级学科）；材料科学技术基础（二级学科）；材料合成、制备与加工（二级学科）；表面改性和涂层技术（二级学科）等学科中都有研究。

电沉积主要分为两个方面，分别是;(一)金属或合金从其化合物水溶液、非水溶液或熔盐中电化学沉积的过程；(二)电泳涂漆中的一个过程，在直流电场作用下带电荷的树脂粒子到达相反电极，通过放电(或得到电子)析出不溶于水的漆膜沉积在被涂物表面。

对电沉积现象的研究主要分为两个方面，分别是对电沉积形态的研究和对电沉积引起的晶格畸变的研究。

对电沉积形态的研究主要有电沉积中结晶形态控制技术[1]与合金薄层电沉积形态研究[2]等。

前者将分形几何引入到电化学中，基于DLA模型，通过将沉积粒子设置不同的沉积几率，成功模拟了射流电沉积中枝晶的可控交织生长，后者以铅锡合金为例，研究铅锡合金薄层电沉积物的形态及其形态随电解液含不同铅锡离子浓度的转变。

对电沉积引起的晶格畸变现象的研究，包括电沉积引起的位错现象与电沉积引起的孪晶现象的研究。

在电沉积过程中，不同工艺操作条件会使金属镀层产生内应力，同时产生大量位错[3]。

在电沉积的过程中也会产生孪晶。

分析表明，孪晶现象的产生会提高金属的力学能力，产生高强度金属材料[4-6]。

对电沉积的应用有电镀、电沉积塑性等。

其中，电沉积银在工业中得到了广泛的应用。

对电沉积银的研究包括对电沉积银的生长过程研究[7]、以及使用电沉积法制备新型发泡银催化剂[8]。

[1]田宗军，王桂峰，沈理达，刘志东，黄因慧.电沉积中结晶形态控制技术[J].创新交流.2011.(3):29-35.[2]杜燕军，尹志刚，夏同驰.铅锡合金薄层电沉积形态研究[J].电化学.2007.13(3):312-315.[3]赵祖欣.镍镀层内应力及镍镀层中的位错[J].表面技术.1992.21(5).205-207.[4]朱未. 超高强度高导电性的纳米孪晶纯铜[J].华通技术.2006.（1）：42.[5]卢磊,卢柯.纳米孪晶金属材料[J].金属学报.2010.46(11):1422-1427.[6]卢磊，陈先华，黄晓旭，卢柯.纳米孪晶纯铜的极值强度及纳米孪晶提高金属材料综合强韧性[J].中国基础科学.2010.(1):16-18.[7] C. H. Siah,N. Aziz, Z. Samad,N. Noordint, M. N. Idris and M. A. Miskam.FUNDAMENTALS STUDIES OF ELECTRO~SILVER PLATING PROCESS[J].Proceedings of the 18th Symposiwn ofMalaysian Chemical Engineers:424-428.[8]李宝山，牛玉舒，翟玉春，全明秀，胡壮麒.电沉积法制备新型发泡银催化剂.石油化工.2000.29(12):910-913。

电解与电沉积过程电解与电沉积是重要的电化学过程，广泛应用于制备金属、合金、纳米材料以及表面修饰等领域。

本文将探讨电解过程的原理和电沉积过程的应用，并分析其优点和限制。

一、电解过程的原理电解是利用外加电源的电能将化学能转换为电化学能的过程。

在电解槽中，正极（阳极）和负极（阴极）通过电解液连接。

当外加电源通电时，正极溶解物的阳离子会向阴极移动，而负极溶解物的阴离子则朝阳极移动。

在电解液中，阳离子在接近阴极的位置获取电子从而还原成金属。

相反，阴离子在接近阳极的位置丧失电子，发生氧化反应。

这种电流驱动下的化学反应称为电解。

二、电沉积过程的应用电沉积是在电极表面由电解液中的离子沉积金属或合金的过程。

这种过程广泛应用于金属制备、纳米材料合成以及表面修饰等领域。

1. 金属和合金制备通过电沉积，可以制备纯粹的金属或合金材料。

根据所选择的电解液和电流密度，可以控制沉积物的组成、形貌和结构。

例如，镀金、镀银、镀铜等就是常见的金属电沉积应用。

金属制备的优点在于可以获得高纯度、均匀性好的材料。

2. 纳米材料合成电沉积被广泛应用于制备纳米颗粒、纳米线、纳米薄膜等材料。

通过调节电流密度和电解液中的添加剂，可以控制沉积物的尺寸和形貌。

此外，电沉积还可以实现不同金属材料的复合纳米结构的制备。

由于纳米材料具有独特的尺寸效应和表面效应，因此在催化、传感和能量存储等领域具有广泛的应用前景。

3. 表面修饰电沉积还可以用于改善材料表面的性质和功能。

例如，通过电镀可以改善材料的耐磨、耐腐蚀及导电性能。

此外，在生物医学领域，电沉积可以用于生物材料的表面改性，例如改善材料对细胞的相容性和降低材料的炎症反应。

三、电解与电沉积过程的优点和限制电解与电沉积过程具有许多优点，但也存在一些限制。

1. 优点（1）可控性强：通过调节电流密度、电解液组成以及其他实验条件，可以精确控制沉积物的组成、形貌和结构。

（2）高纯度：电沉积可制备高纯度的材料，通过选择合适的电解液和电流密度，可以减少杂质元素的沉积。

电沉积是指金属或合金从其化合物水溶液、非水溶液或熔盐中电化学沉积的过程。

是金属电解冶炼、电解精炼、电镀、电铸过程的基础。

这些过程在一定的电解质和操作条件下进行，金属电沉积的难易程度以及沉积物的形态与沉积金属的性质有关，也依赖于电解质的组成、pH值、温度、电流密度等因素。

电沉积过程中非常关键的步骤是新晶核的生成和晶体的成长，这两个步骤的竞争直接影响到镀层中生成晶粒的大小，其决定的因素是由于吸附表面的扩散速率和电荷传递反应速率不一致造成的。

如果在阴极表面具有高的表面扩散速率，由于较慢的电荷传递反应引起的少量吸附原子以及低的过电势将有利于晶体的成长；相反，低的表面扩散速率和大量的吸附原子以及高的过电势，都将增加成核速率。

研究表明，高的阴极过电势、高的吸附原子总数和低的吸附原子表面迁移率是大量形核和减少晶粒生长的必要条件[1] 。

脉冲电沉积脉冲电沉积过程中，除可以选择不同的电流波形外，还有三个独立的参数可调，即脉冲电流密度、脉冲导通时间和脉冲关断时间。

采用脉冲电沉积时，当给一个脉冲电流后，阴极-溶液界面处消耗的沉积离子可在脉冲间隔内得到补充，因而可采用较高的峰值电流密度，得到的晶粒尺寸比直流电沉积的小。

此外，采用脉冲电流时由于脉冲间隔的存在，使增长的晶体受到阻碍，减少了外延生长，生长的趋势也发生改变，从而不易形成粗大的晶体。

电沉积纳米晶较多采用脉冲电沉积法，所用脉冲电流的波形一般为矩形波。

脉冲电沉积与直流电沉积相比，更容易得到纳米晶镀层。

脉冲电沉积可通过控制波形、频率、通断比及平均电流密度等参数，从而可以获得具有特殊性能的纳米镀层。

喷射电沉积喷射电沉积是一种局部高速电沉积技术，由于其特殊的流体动力学特性，兼有高的热量和物质传递速率，尤其是高的沉积速率而引人注目。

电沉积时，一定流量和压力的电解液从阳极喷嘴垂直喷射到阴极表面，使得电沉积反应在喷射流与阴极表面冲击的区域发生。

电解液的冲击不仅对镀层进行了机械活化，同时还有效地减少了扩散层的厚度，改善了电沉积过程，使镀层组织致密，晶粒细化，性能提高。
