教案《冷冲压工艺及模具设计》冷冲压工艺及模具设计教案课题成型零件的认识一、冲压变形特点课程名称: 《冷冲压工艺及模具设计》授课日期:教学进程及内容-11．教学引入（约5min）从生活中的冲压件开始将学生带入冲压的世界【表达方式】展示图片，配合讲解2．冲压的概念、特点及应用（约15min）【主要内容】冷冲压概念；冷冲压定义；冷冲压生产优点；冷冲压缺点；冷冲压适用场合。
【教学示例】展示冲压生产场景图片，展示冲压件，日常用品和高科技产品3．冷冲压的现状和发展动向(约22min)【主要内容】1)、冲压工艺方面：冷挤压精密冲裁超塑性成形法2)、冲模方面3)、冲压设备和冲压自动化方面【教学示例】图片展示各类发展方向与先进制造设备4．冷冲压基本工序分类（约25min）【主要内容】1) 按变形性质分：可分为分离工序和成形工序2) 按基本变形方式分：可分为冲裁、弯曲、拉深、成形、立体压制3) 按工序组合形式分类：单一工序；组合工序。
【教学示例】图片展示各类基本工序，并进行分析5．本课程的任务和学习方法（约10min）【主要内容】学习方法：学习时不但要注意系统学好本学科的基础理论知识，而且要密切联系生产实际，认真参加实验、实训、课程设计等实践性教学环节，同时还要注意沟通与基础学科和相关学科知识间的联系，培养综合运用知识分析解决实际问题的能力。
6．教学小结（约3min）回顾本次课的重点与难点布置课外任务授课方案 2课程名称: 《冷冲压工艺及模具设计》授课日期:教学进程-27．教学引入（约5min）回顾上次课内容，并引出变形基础对冲压的重要性【表达方式】8．塑性变形、塑性、变形抗力的概念（约15min）【主要内容】讲解塑性变形、塑性、变形抗力及塑性指标的概念。
【教学示例】9．影响金属塑性和变形抗力的因素(约25min)【主要内容】影响金属的塑性和变形抗力的因素金属组织变形温度变形速度尺寸因素【教学示例】10．应力和主应力状态图（约25min）【主要内容】确定应力和主应力【教学示例】展示点的应力状态图、9种主应力状态图、金属的应力-应变图、11．应变及主应变状态图（约10min）【主要内容】确定应变和主应变【教学示例】展示3种主应变状态图、矩形板拉深试验——最小阻力定律试验图、变形趋向性对冲压工艺和影响图、环形毛坯的变形趋向图12．教学小结（约5min）回顾本次课的重点与难点布置课外任务授课方案 3课程名称: 《冷冲压工艺及模具设计》授课日期:教学进程-313．教学引入（约4min）回顾前课程所学内容，金属变形基本概念【表达方式】提问方式14．金属变形基础规律和现象（约15min）【主要内容】应力应变基本概念及应用，主应力状态，应力应变对材料成形影响讲解卸载弹性恢复规律、反载软化现象、加工硬化现象、最小阻力定律。

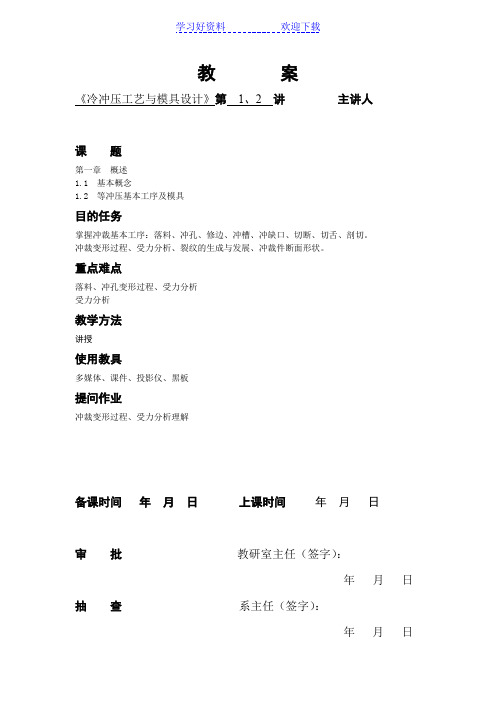

教案《冷冲压工艺与模具设计》第1、2 讲主讲人课题第一章概述1.1 基本概念1.2 等冲压基本工序及模具目的任务掌握冲裁基本工序：落料、冲孔、修边、冲槽、冲缺口、切断、切舌、剖切。
冲裁变形过程、受力分析、裂纹的生成与发展、冲裁件断面形状。
重点难点落料、冲孔变形过程、受力分析受力分析教学方法讲授使用教具多媒体、课件、投影仪、黑板提问作业冲裁变形过程、受力分析理解备课时间年月日上课时间年月日审批教研室主任（签字）：年月日抽查系主任（签字）：年月日一、基本概念1、冷冲压的基本概念室温下压力机模具材料分离或塑性变形。
加工对象：主要金属板材加工依据：板材冲压成形性能（主要是塑性）加工设备：主要是压力机加工工艺装备：冲压模具在冲压加工中，将材料加工成零件（或半成品）的一种特殊工艺装备，称为冲压模具（俗称冲模）。
冲压生产的三要素1、合理的冲压工艺2、先进的模具3、高效的冲压设备特别强调：冲压模具重要性冲模一种特殊工艺装备。
冲模与冲压件有“一模一样”的关系。
冲模没有通用性。
冲模是冲压生产必不可少的工艺装备，决定着产品的质量、效益和新产品的开发能力。
冲模的功能和作用、冲模设计与制造方法和手段，决定了冲模是技术密集、高附加值型产品。
2、冷冲压加工的特点1、节省材料2、互换性好3、可加工壁薄、重量轻、形状复杂、表面质量好、刚性好的零件。
4、生产效率高。
5、操作简单6、成本低。
冲压成形适宜批量生产二、冷冲压基本工序及模具根据材料的变形特点分：分离工序、成形工序分离工序：冲压成形时，变形材料内部的应力超过强度极限σb，使材料发生断裂而产生分离，从而成形零件。
分离工序主要有剪裁和冲裁等。
成形工序：冲压成形时，变形材料内部应力超过屈服极限σs，但未达到强度极限σb，使材料产生塑性变形，从而成形零件。
成形工序主要有弯曲、拉深、翻边等。
（1）根据工艺性质分类：冲裁模、弯曲模、拉深模、成形模等。
（2）根据工序组合程度分类：单工序模、复合模、级进模2.冲模组成零件冲模通常由上、下模两部分构成。
《冷冲压工艺及模具设计》教案一、教学目标1. 了解冷冲压工艺的基本概念、特点和应用范围。
2. 掌握冷冲压模具的分类、结构及工作原理。
3. 学会分析冲压工艺过程，选择合适的模具和工艺参数。
4. 能够设计简单的冷冲压模具，并了解其制造和维修过程。
二、教学内容1. 冷冲压工艺的基本概念、特点和应用范围。
2. 冷冲压模具的分类、结构及工作原理。
3. 冲压工艺过程的分析方法及步骤。
4. 模具设计的基本原则和方法。
5. 冷冲压模具的制造和维修过程。
三、教学方法1. 讲授：讲解冷冲压工艺及模具设计的基本概念、原理和方法。
2. 案例分析：分析实际生产中的冷冲压工艺问题和解决方案。
3. 课堂讨论：引导学生探讨冷冲压模具设计的优化方法和技巧。
4. 实践操作：安排工厂实习或实训，让学生亲身参与冷冲压工艺操作和模具制造。
四、教学安排1. 第1-2课时：讲解冷冲压工艺的基本概念、特点和应用范围。
2. 第3-4课时：介绍冷冲压模具的分类、结构及工作原理。
3. 第5-6课时：学习冲压工艺过程的分析方法及步骤。
4. 第7-8课时：讲解模具设计的基本原则和方法。
5. 第9-10课时：学习冷冲压模具的制造和维修过程。
五、教学评价1. 课堂参与度：评估学生在课堂讨论中的表现，包括提问、回答问题和分享观点等。
2. 课后作业：评估学生完成的课后作业，包括练习题和案例分析报告。
3. 实践操作：评估学生在工厂实习或实训中的表现，包括操作技能和解决问题能力。
4. 期末考试：设计一份涵盖所有教学内容的期末考试，评估学生的综合理解和应用能力。
六、教学资源1. 教材：《冷冲压工艺及模具设计》教材。
2. 课件：制作详细的课件，包括图文并茂的讲解和实例。
3. 视频资料：收集相关的冷冲压工艺和模具制造的视频资料，用于直观展示工艺过程。
4. 实践基地：确保有工厂或实验室供学生进行实习或实训。
七、教学注意事项1. 强调安全：在实践操作环节，确保学生遵守工厂或实验室的安全规定，防止意外事故发生。
《冷冲压工艺及模具设计》教案一、教学目标1. 了解冷冲压工艺的基本概念、特点和应用范围。
2. 掌握模具的分类、作用以及基本结构。
3. 学会计算模具的闭合高度、压力和冲裁力。
4. 能够根据产品要求设计简单的模具。
二、教学内容1. 冷冲压工艺概述冷冲压的定义冷冲压的特点冷冲压的应用范围2. 模具分类及作用模具的分类模具的作用模具的基本结构3. 模具设计基础模具设计原则模具设计步骤模具设计注意事项4. 模具尺寸计算模具闭合高度的计算模具压力的计算冲裁力的计算5. 模具设计实例简单模具设计流程模具设计案例分析三、教学方法1. 讲授法：讲解冷冲压工艺及模具设计的基本概念、原理和步骤。
2. 案例分析法：分析实际案例，让学生更好地理解模具设计的过程和方法。
3. 互动教学法：提问、讨论，提高学生的参与度和积极性。
四、教学准备1. 教材：《冷冲压工艺及模具设计》教材。
2. 课件：相关章节的教学课件。
3. 案例素材：相关模具设计案例。
五、教学评价1. 课堂问答：检查学生对冷冲压工艺及模具设计的基本概念的理解。
2. 练习题：巩固学生对模具设计计算方法的掌握。
3. 课程设计：评估学生运用所学知识设计模具的能力。
六、模具设计软件应用1. 了解模具设计软件的基本功能和操作界面。
2. 学会使用模具设计软件进行模具设计。
3. 掌握模具设计软件的仿真分析和优化功能。
七、模具制造与加工技术1. 了解模具制造的基本工艺流程。
2. 掌握模具加工方法及其选择原则。
3. 学会对模具进行装配、调试和维护。
八、冲压设备及安全防护1. 了解冲压设备的基本结构和工作原理。
2. 掌握冲压设备的选择和操作要点。
3. 了解冲压作业的安全防护措施。
九、冷冲压工艺参数优化1. 掌握冲压工艺参数的影响因素。
2. 学会如何优化冲压工艺参数。
3. 能够根据产品要求调整冲压工艺参数。
十、模具改进与创新设计1. 了解模具改进与创新设计的重要性。
2. 掌握模具改进与创新设计的方法。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==冲压模具说课篇一：《冷冲压模具设计》说课内容第二节冲裁间隙各位评委大家好！我叫XXX，现已工作，就职于一家汽车公司，从事冷冲模具设计工作。
希望今天我的表现能得到各位评委的认可。
我的说课内容是《冷冲压模设计》这门课程第二章第二节——冲裁间隙。
主要从教材分析、教学策略、教学程序、板书设计、教学评价等五个板块做具体的阐述。
一、下面说第一个板块——教材分析这一节是模具制造技术专业的一门专业基础课程。
主要讲板料冲裁时凸凹模之间的间隙。
本节按照冲裁间隙定义、它对哪些因素产生影响、怎么确定它的值这个顺序来安排讲课内容。
重点掌握间隙值三种确定方法中的经验法的应用。
间隙是整个冲裁模设计中一个重要参数，确定了间隙值，接下来的冲模刃口尺寸计算和冲模设计工作才能顺利进行；冲压产品质量也直接受间隙值的影响。
对教材的这些特点，我们可以用多媒体演示间隙，让学生感性的认识间隙和它对其他因素产生的影响，带动学习兴趣。
最后，实际练习，让学生掌握间隙值确定方法。
根据本专业教学大纲对本节的要求，结合学生的实际情况，我确定本节的具体目标为：知识目标：能理解间隙、单面间隙的定义；理解间隙对断面质量、尺寸精度、冲裁工艺的影响；理解并掌握确定间隙值的方法。
智能目标：通过对三种间隙值确定法的对比，提高分析问题的能力（分析三种方法的不同点）；学会选取相关参数，应用表中数据，培养收集处理信息的能力和探究性的学习方式。
二、第二个板块——说教学策略为了突破重点、解决难点，顺利达成教学目标，我结合教材特点和学生思维活跃，能动性强的学习特点，因材施教。
本节讲课中重点采用以下几种方法：1．评价激励法：本课堂中，间隙值对哪些方面会产生影响，采用提问让学生独立思考作答，只要言之有理，都给予认可与鼓励。
让学生享受被认可的喜悦。
冷冲压工艺及模具设计说课稿汇报人：2023-12-28•课程导入•冷冲压工艺基础•模具设计基础目录•冷冲压工艺与模具设计的关系•案例分析与实践•课程总结与展望01课程导入0102随着制造业的快速发展，对于掌握冷冲压工艺及模具设计的人才需求越来越大，因此本课程具有很高的实用价值。
冷冲压工艺及模具设计是机械制造领域中的重要课程，对于培养学生掌握现代制造工艺和模具设计能力具有重要意义。
掌握冷冲压工艺的基本原理、工艺参数选择与优化、模具设计要点等核心知识点。
培养学生具备独立进行模具设计、工艺制定和优化能力。
提高学生的实践操作技能，培养其解决实际问题的能力。
课程内容概述冷冲压工艺的基本原理及特点冲压工艺参数的选择与优化模具结构设计要点与实例分析冲压材料的性能与选择02冷冲压工艺基础冷冲压工艺是一种金属加工工艺，主要通过模具对金属板料施加压力，使其产生塑性变形，从而获得所需形状和尺寸的零件。
冷冲压工艺广泛应用于汽车、家电、电子、通讯、航空航天等产业领域。
冷冲压工艺具有生产效率高、加工成本低、材料利用率高等优点。
整形对零件进行修整和精加工，使其达到所需精度和表面质量。
拉深将板料或零件进行拉伸，使其成为所需深度或高度的容器。
弯曲将板料或零件进行弯曲，使其成为所需形状。
下料将金属板料剪切成所需尺寸和形状。
冲裁通过模具对板料进行剪切，获得所需形状的零件。
通过模具的设计和制造，可以加工出各种形状复杂的零件。
可加工形状复杂的零件冷冲压工艺可以充分利用金属板料的面积，减少浪费。
材料利用率高冷冲压工艺可以实现连续自动化生产，提高生产效率。
生产效率高冷冲压工艺所需的设备和模具成本相对较低，且易于维护和保养。
加工成本低03模具设计基础模具是一种用于制造特定形状和尺寸零件的工具，由两个或多个组件组成，通过它们之间的相互作用力来成型材料。
根据不同的分类标准，模具可以分为多种类型，如按成型材料可分为金属模具和非金属模具；按结构可分为简单模具和复合模具等。
