1适用范围1.1本工艺规程适用于承压设备金属熔化焊对接接头的x射线和γ射线检测技术和质量分级要求。

1.2本部分适用的金属熔化焊焊接接头的金属包括钢、铜及铜合金、铝及铝合金、钛及钛合金、镍及镍合金。

焊接接头的型式包括板及管的对接接头对接焊缝（以下简称“对接焊缝”)、插入式和安放式接管角接接头对接焊缝(以下简称“管座角焊缝”）。

1.3承压设备其它金属材料、支承件和结构件的焊接接头的射线检测也可参照使用。

1.4本工艺规程规定射线检测技术等级分为三级：A级—低灵敏度技术；AB级—中灵敏度技术；B级—高灵敏度技术。

1.5如采用本工艺规程未引用的检测标准,应遵照原标准要求进行检测。

2编制依据NB/T 47013.1 承压设备无损检测第1部分：通用要求NB/T 47013.2 承压设备无损检测第2部分：射线检测3一般要求3.1射线检测人员3.1.1检测人员必须经过培训，按照国家特种设备无损检测人员考核的相关规定取得相应的无损检测资格。

3.1.2无损检测人员资格分为Ⅰ级、Ⅱ级和Ⅲ级。

3.1.3不同资格的无损检测人员，只能从事与该资格相应的无损检测工作。

3.1.4从事射线检测的人员在上岗前应进行辐射安全知识的培训，并按照有关法律、法规、标准的要求取得相应证书。

3.1.5射线检测人员的视力不应低于5.0，测试方法按GB 11533规定进行。

从事评片的人员每年检查一次视力。

3.2检测设备和器材3.2.1X 射线机、γ射线机（Ir192或Se75）、X射线管道爬行器、γ射线管道爬行器（Ir192或Se75），应视检测工程的具体情况选用适合的射源种类、仪器型号。

3.2.2观片灯3.2.2.1.观片灯的主要性能应符合GB／T19802的有关规定。

3.2.2.2.为评定黑度为4.5的射线底片，观片灯的最大亮度不得低于316228Lx。

3.2.3黑度计3.2.3.1.黑度计可测量的最大黑度值应不小于4.5，测量值的误差应不超过0.05。

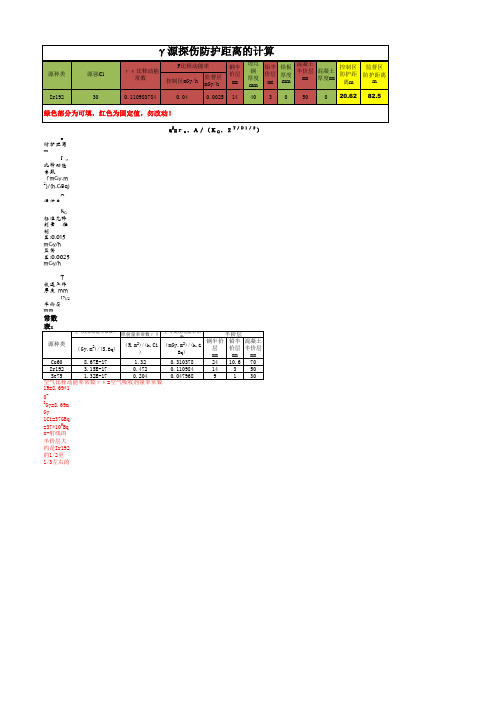

γ源使用安全措施因管廊结构原因，而导致部分固定口无法使用X射线进行RT检验，改用γ源代替进行射线作业。

我公司现有一台Ir192γ源射线探伤机，焦点尺寸为3*3mm，γ源曝光头的尺寸为15*100mm，强度为16居里。

射线的安全防护距离为50m。

γ源射线探伤机存放在专用铅箱内，铅箱放在8吨的铅棚内，铅棚是按国际标准设计的。

铅棚放在长芦预制厂。

关于射线防护距离的计算：在50米处剂量率P=M/R2M—以毫克镭当量为当量的射源强度；R—到点源的距离（厘米）Ir192的γ当量是0.56毫克镭当量/毫居里M=0.56*38000=21280毫克镭当量R=50米=50000厘米代入P=21280/50002=0.00085毫克镭/时1雷姆=10-2希沃特P=0.0085微希沃特/时公众受到的年剂量当量低于50毫希沃特，作业人员每天受到的剂量当量低于175微希沃特，非作业人员每天受到的剂量当量低于17.5微希沃特。

一天按8小时计算。

在50米处一天受到的最大剂量=剂量率*时间=0.0085*8=0.07微希沃特0.07微希沃特低于17.5微希沃特。

所以在50米处是安全的。

为保证射线安全作业，不发生事故，特制定以下措施。

γ源安全防护措施1.从事γ射线作业人员，除了必须具有政府劳动部门组织考核颁发的资格证书外，还必须经过政府部门放射卫生防护知识培训取得合格证和公司劳资处、安全处的安全操作训练，并具备射线源泄漏事故的应急处理能力。

凡未经以上培训或培训不合格者不准上岗。

2.γ射线作业人员需经职防部门体检合格后方可上岗，有职业禁忌症的人员严禁从事射线探伤作业。

3.在现场进行探伤作业时，操作人员应提前填写《现场γ射线探伤作业通知单》，按通知单内容实施。

4.在工作现场，每次工作开始前，应根据射源强度大小，并结合现场实际情况，划出安全防护区范围界线。

5.射线作业人员必须在安全防护区界线四周设置警戒标志，并设专人监护，防止其它人员进入安全防护区界线内。

Se75γ射线源的曝光时间计算和透照工艺分析冯华平(广州市锅炉压力容器监察检验所, 广州 510050)摘要：通过对Se75γ射线源的特性分析，参考曝光时间计算的表格法和公式法，研发出Se75源曝光时间的快速计算仪器；通过拍片工艺试验，提出获取优化的透照工艺参数的途径。

关键词： Se75γ射线源曝光时间计算优化透照工艺EXPOSURE TIME CALCULATION AND TECHNICAL ANALYSISOF γ SOURCE Se75Feng Huaping(Guangzhou Institute of Boiler and Pressure Vessel Supervision andInspection,Guangzhou 510050)Keywords: γsource Se75 , Exposure time calculation , Excellent exposure technical 近年来研制成功的第二代Se75γ射线源,从原来的单质硒改进成为热稳定性高、强度高的金属硒化物；射源形状从原来的圆柱形改进成为准球形，焦点尺寸比原来小23.5%，从而在几何不清晰度相同的情况下能使射源更接近被照工件，提高照射量率50%；它的半衰期是118天，是Ir192的1.6倍；它的发射平均能量为206Kev，接近X射线的能量水平，适宜透照5─40mm厚度的钢铁工件特别是锅炉受热面的小口径钢管工件，得到灵敏度和宽容度较高的透照影像。

因为有这些优点，新一代Se75源推出市场以后就受到探伤工作者的重视和欢迎。

[1]，[2]，[3]，[4]由于Se75源在我国使用时间还不长，探伤人员对它还有一个认识过程。

特别是目前未见到关于它的曝光时间的快速计算工具；另外，由于它的射线能量和辐射水平都较低，因此曝光时间比Ir192源要长（经试验，相同条件下，Se75曝光时间约为Ir192的1.8－3.0倍），有时还比X射线曝光时间要长。

1.1 适用范围本射线检测指导书适用于：碳素钢、低合金钢、不锈钢、铝及铝合金、钛及钛合金材料制作的锅炉、压力容器及工业管道等特种设备构件的熔化焊对接接头的射线透照检测工作。

遇有特殊要求，应按相应的标准、规范执行。

1.2 引用标准1.GB16357-1996《工业X射线探伤放射卫生防护标准》2. GB18465-2001《工业γ射线探伤放射卫生防护》3. GB18871-2002《电离辐射防护与辐射源安全基本标准》4国质检锅（2003）248号《特种设备无损检测人员考核与监督管理规则》。

5.GB3323－2005《钢熔化焊对接接头射线照和质量分级》。

6.JB/T4730－2005《承压设备无损检测》.7.GB/T 12605－90《钢管环缝熔化焊对接接头射线透照工艺和质量分级》.8.DL/T 821－2002《（钢制承压管道对接接头射线检验技术规程）》.9.JB/T7902－1999《线型象质计》10. JB/T7903－1999《工业射线照相底片观片灯》11.HB7684－2000《射线照相用线型象质计》1.3 射线防护1.X射线和γ射线对人体有不良影响，应遵守公司有关检测安全管理制度。

2.在现场进行X射线检测时应按GB16357-1996《工业X射线探伤放射卫生防护标准的规定划定控制区和监督区，设置警告标志，检测工作人员应随身佩带个人剂量计、并携带计量报警仪。

3. 在现场进行γ射线检测时应按GB18465-2001《工业γ射线探伤放射卫生防护》的规定划定控制区和监督区，设置警告标志，检测作业时应围绕控制区边界测定辐射水平，检测工作人员应随身佩带个人剂量计、并携带计量报警仪。

4.确认工作人员均已完成各自工作并离开辐射区，方可开启射线发生器进行透照。

5.每次透照完成后，均应用报警器确认射线或γ源装置是否停止辐射后，方可进入辐射现场。

6.现场作业完成后对仪器进行清点、核对无误后清理现场，撤除警戒标志方可撤离现场。

球罐无损检测HSE计划书1: 放射源的审批1.1按照国家的相关规定办理放射源的相关手续。

1.2(附审批文件复印件)2: 放射源的转移运输2.1运输放射源的货包及屏蔽等防护措施，必须严格执行GB11806《放射性物质运输规定》，并委托具有检测能力的机构对放射源的包装容器及表面剂量进行检测评价，并报环保部门备案。

确保运输人员接受辐射的剂量控制在国家标准允许范围内，并尽量降低到最小。

2.2参加放射源运输的人员，必须接受过辐射防护的教育培训，经考核合格后方能执行放射源的运输作业任务。

驾驶员须具有三年以上的安全驾驶经历，押运人员持有地市级以上主管机关颁发的相关证件且不少于两名。

2.3运输前15天通知运输目的地的主管行政部门及施工单位，在经过同意批准后方可进行运输作业。

并对运输路线要事先探查分析，避开容易造成行车阻碍的路段，保证运输作业顺畅。

2.4运输人员在运输过程中，手机、对讲机等联系工具必须24小时开机，不得出现关、停机现象。

运输过程中如遇突发事件，应迅速与公司主管领导或上级主管及公安、交通部门联系。

2.5运输作业途中尽量减少停车次数。

如需停车，应避开闹市区等人口稠密地带。

停车后必须有专人看守车辆，防止发生被盗、损坏放射源事件的发生。

2.6运输押运人员随身佩带射线报警器和个人剂量仪，随时对放射源进行监控，尤其是在车辆发生颠簸、撞击后应对放射源进行测量。

2.7运输作业中，在保证放射源放置牢稳、安全的情况下尽可能的将放射源放置在距离押运人员较远的地方。

3: 放射源在施工现场的储存及管理3.1放射源应在专用的在放射源库内储存，放射源库应为钢筋混凝土结构并有足够的厚度，距库2m四周设置围栏，且有固定的放射性危险标志。

要求库门结实、锁具牢靠。

对放射源库外围要用剂量仪测试，确保剂量安全。

在放射源到达目的地前，各项必须已设置完毕。

3.2放射源到达前通知当地放射卫生机构，保证放射源到达后进行立即进行验收检测，合格后方可使用。

***γ射线探伤管理制度编制：审核：湖南科信检测有限公司常德项目2014 年5 月目录放射工作人员健康管理制度------------------------------------------------------- 3γ射线源管理制度-------------------------------------------------------------------- 4DL-ⅡA型γ射线探伤机的常规保养与注意事项----------------------------- 6 DL-ⅡAγ射线探伤机操作规程---------------------------------------------------- 8 DL-Ⅱ型换源器操作规程----------------------------------------------------------- 9γ射线探伤安全操作程序---------------------------------------------------------- 10 放射性事故、故障处理制度------------------------------------------------------ 12 射线意外伤害（或丢失）应急处置措施--------------------------------------- 15放射工作人员健康管理制度为保障放射工作人员的健康和安全，协助上级部门做好对本单位放射工作人员的健康管理，特制定本制度。

1．放射工作人员就业前必须进行体格检查，体检合格者方可从事放射工作。

2．放射工作人员就业后每年进行一次体格检查，如受异常照射时，应增加体检次数。

3．就业前和每年进行一次的体检应在指定的放射卫生防护单位进行，体检结果如实记录在个人健康档案中，并统一存档于公司安监部。

4．放射工作人员工作时应穿防护服，佩戴个人剂量仪（保证每组一个）。

电离辐射安全与防护专业实务伽马射线探伤应知应会生态环境部辐射源安全监管司中国原子能科学研究院编制人员：XXX、XXX/目录第二章伽马射线探伤 (1)第一节概述 (1)1.1无损检测 (1)1.2伽马射线探伤 (1)第二节探伤装置的结构组成及辐射剂量（率）监测 (2)2.1伽马射线探伤装置 (2)2.2 伽马射线源 (6)2.3 辐射剂量（率）监测 (7)第三节安全与防护 (10)3.1 源项及风险分析 (10)3.2 操作要求 (10)3.3 管理要求（监管要求和内部管理） (14)第四节案例分析与辐射应急 (21)4.1 案例分析 (21)4.2 辐射应急 (25)第二章伽马射线探伤第一节概述1.1无损检测无损检测（又常俗称为无损探伤）是指在不损伤工件性能和完整性的前提下，检测工件的某些物理性能和组织状态，以及查明工件表面和内部各种缺陷的技术。

与破坏性检测相比，无损检测有以下特点：一是非破坏性，是指在获得检测结果的同时，除了剔除不合格品外，不影响工件使用性能。

因此，检测规模不受工件多少的限制，既可抽样检验，又可在必要时采用普检。

因而，更具有灵活性（普检、抽检均可）和可靠性；二是全面性，由于检测是非破坏性，因此必要时可对被检测对象进行100%的全面检测，这是破坏性检测办不到的；三是全程性，破坏性检测一般只适用于对原材料进行检测，而无损检测因不损坏被检测对象的使用性能。

所以，它不仅可对制造工件用的原材料，各中间工艺环节、直至最终工件成品进行全程检测，也可对服役中的设备进行检测。

1.2伽马射线探伤工业探伤：利用磁粉检测、渗透检测、超声检测、射线检测等方法，对工业设备进行无损检测，从而发现其表面或内在缺陷。

伽马射线探伤：利用伽马射线来检查工件内部缺陷的一种方法。

伽马射线有很强的穿透性，能不同程度地透过被检材料，对照相胶片产生感光作用。

利用这种性能，当射线通过被检查的工件时，因工件缺陷对射线的吸收能力不同，使射线透射到胶片上的强度不一样，即胶片感光程度就不一样，这样就能准确、可靠、非破坏性地显示缺陷的形状、位置和大小。

X光\γ源(192Ir)两种射线源无屏蔽工况下的安全距离摘要：针对射线探伤拍片作业的工程实践和作业时间的特点，根据国家有关辐射防护方面的标准、法规规定，为从理论上消除公众对射线源（x光、γ源）的恐慌心理，以免在施工中引起不必要的经济纠纷，特撰写此文。

关键词：射线源、屏蔽、辐射防护、剂量当量率、剂量当量、吸收剂量、安全距离1. 辐射防护的目的辐射防护的目的在于控制辐射对人体的照射，使之保持在可以合理做到的最低水平，保障个人所受到的剂量当量不超过国家规定的标准。

对工业射线探伤的外照射的防护而言，主要应考虑下面三个基本要素；即：时间、距离、屏蔽层。

在实际现场射线探伤拍片作业过程中，当人与辐射源之间的距离无法改变，而时间又受到射线探伤工艺操作的限制时，欲降低工作人员的受照剂量水平，只有采用屏蔽防护；屏蔽防护就是根据辐射源通过物质时强度被减弱的原理，在人与辐射源之间加一层足够厚的屏蔽，尽量减少照射剂量！具体到在装置区（如管廊上探固定口）等野外射线探伤作业的施工环境，如用γ源探伤时，在贴好胶片、对好γ源输源管管头后；探伤人员除用一块厚几毫米、长乘宽大约为200×400mm左右的铅板盖住γ源输源管管头外，尽可能地利用现场一切可用来屏蔽射线的自然障碍物（如墙、塔、换热器、钢结构等）来防护。

2 x光机无屏蔽作业时的安全距离gb18871—2002 《电离辐射防护与辐射源安全基本标准》规定公众人员（非无损检测人员）的年剂量当量限值为5msv/a （5毫希沃特每年）。

下面首先谈用x光机（开通高压后发射出x射线）在现场作业时的安全距离！射线探伤作业前须开具施工票，除由生产一线领导签字、通知当班操作工外；还需生产部、安环部分别签字，并由生产部调度在全厂晚值班会上通知全厂非相关车间；另外探伤人员在正式探伤前还派专人到相关操作室通知当班操作工，拉上警戒绳、放置警灯，并借用对讲机与操作室保持随时联系；如遇生产装置波动，操作工可随时通知探伤停止拍片作业，不会耽误操作工进装置区巡检、调整流程等作业。

射线检测计算题例题(答案供参考)1.已知Co60半衰期为年，从10Ci 衰减到大概需要多少时间解：已知 A 0＝10Ci A ＝ T 1/2＝年求 T ＝先求所相当的半衰期数A A N 02= 2693.05.210ln 2ln ln 0===A A N 年6.103.5221=⨯==NT T答：大概需要年。

2.用Ir 192射线源(T 1/2＝75天)透照某工件焊缝，当时焦距为800mm ，曝光时间为8min ，底片黑度为。

若在10个月后，用该γ射源透照同一工件焊缝，其他条件都不变，焦距改为600mm ，求此时所需曝光时间。

解：已知 F 1＝800mm F 2＝600mm t 1=8min T=10月≈300天求 t 2=首先求10个月所相当的半衰期数N ，47530021===T T N 再求射源活度的衰减倍数K ，K ＝2N ＝24＝16根据曝光因子并考虑射源活度的衰减倍数K ，则K F F t t 212212= min 721680060082212212=⨯⎪⎭⎫ ⎝⎛⨯==K F F t t 答：所需曝光时间为72min 。

3.某一工件焊缝，采用Ir 192射线源(T 1/2＝75天)透照，当时焦距为1600mm ，曝光时间为90min 。

经过5个月后，仍用该γ射源透照同一部位焊缝，其他条件都不变，只将焦距改为800mm ，保持原来的黑度。

求此时所需曝光时间。

解：已知 F 1＝1600mm F 2＝800mm t 1=90min T=5月≈150天求 t 2=首先求5个月所相当的半衰期数N ，27515021===T T N 再求射源活度的衰减倍数K ，K ＝2N ＝22＝4根据曝光因子并考虑射源活度的衰减倍数K ，则K F F t t 212212= min 9041600800902212212=⨯⎪⎭⎫ ⎝⎛⨯==K F F t t 答：所需曝光时间仍然为90min 。

4.对一壁厚为14mm 容器纵缝进行射线照相，照相质量为AB 级，采用的曝光参数为管电压150kV ，管电流5mA ，焦距600mm ，曝光时间为3min ，得到底片黑度为。

关于久泰能源(广州)有限公司球罐工程射线透照作业的情况说明我公司承担的久泰能源（广州）有限公司六台球形储罐安装工程，根据国家有关标准规范，需对球罐焊缝进行100%射线透照检测，由于该球罐直径较大且厚度较厚，我单位需用Ir192放射源对其进行射线检测，因Ir192放射源属于放射危险品，如人在危险区内，会对人体造成伤害，影响人身健康，为保证公众健康与环境安全，安全使用Ir192放射源，对现场安全距离说明如下：1．透照所采用的方法：将放射源放置于球罐内中心，采用中心全景曝光法。

2．透照次数：由于球罐结构特点，有一部分拍片部位为透照死区（输源管挡住部分），整体透照一次需曝光两次，每台球罐（包括补片、一、二次返修）需进行不少于3次透照（既曝光6次）。

3．所使用仪器特点：Ir192放射源储存于密闭的探伤机内（此时为安全状态），当进行球罐拍片时，探伤人员通过控制缆，将Ir192放射源输送到球罐内中心（此时既有射线放出），当拍片结束，探伤人员通过控制缆将源收回到密闭探伤机内时，现场及球罐内既为无射线区（为安全状态）。

4．现场球罐所采用Ir192放射源情况：四台2000m3板厚48mm球罐，采用2颗3.77×1012Bq×2（200Ci）Ir192放射源；一台1000m3板厚38mm球罐采用1颗3.77×1012Bq（100Ci）Ir192放射源；一台200m3板厚22mm球罐采用1颗1.88×1012 Bq（50Ci）Ir192放射源。

5．曝光时间确定：根据计算公式t＝X·R2·2T/Th/AKr（1＋n）t—曝光时间（小时）X—曝光量（R）球罐曝光量取1.8RR—放射源到胶片的距离既球罐半径（m）T—板厚（cm）Th—半价层（cm）A—使用时放射源强（Bq或Ci）Kr—Ir192常数（32.9×10-16C·m2/（kg·h·Bq）或（0.472Rm2/hCi）n—散射比6．安全距离计算公式：Rx＝（AKr/Nx2T/Th）1/2Rx—安全距离（m）以球罐中心计算Nx—公众剂量限值（1mSV/年）说明：根据《电离辐射防护与辐射源安全基本标准》GB18871-2002；公众受到的年平均有效剂量不超过1mSV。
