防爆电动机知识点归纳总结防爆电动机知识点归纳总结一、概述防爆电动机是一种在爆炸性环境中运行的电动机。
它采用了特殊的设计和材料，以防止火花、电弧和高温引起爆炸。
本文将对防爆电动机的原理、分类、结构和应用进行归纳总结，帮助读者更好地了解和应用这一技术。
二、防爆原理防爆电动机的设计原理主要包括三个方面：抑制电火花、避免电弧和控制温度升高。
为了抑制电火花，防爆电动机通常采用无火花产生的材料，例如特殊的开关材料和电缆绝缘材料。
为了避免电弧，防爆电动机安装了特殊的密封装置和隔爆器，以隔离电动机内部的电弧。
为了控制温度升高，防爆电动机采用了散热结构和温度控制装置，以保持电动机的运行温度在安全范围内。
三、分类防爆电动机根据其设计结构和防爆等级可以分为不同的类型。
常见的分类方式有两类：按防爆等级分为Ex d、Ex e、Ex n 等类型；按结构分为整体式、分体式和组装式等类型。
不同类型的防爆电动机适用于不同的爆炸性环境，选择适合的类型可以提高工作效率和安全性。
四、结构特点防爆电动机的结构特点主要包括：密封性好、散热性能优越、电源可靠、外壳材料耐腐蚀等。
密封性好是指防爆电动机采用了特殊的密封装置和隔爆器，以阻止火花和爆炸气体进入电动机内部。
散热性能优越是指防爆电动机采用了高效的散热结构和散热装置，以保持电动机的运行温度在安全范围内。
电源可靠是指防爆电动机采用了可靠的电源供应系统，以确保电动机的正常工作。
外壳材料耐腐蚀是指防爆电动机的外壳材料具有耐腐蚀性能，可以在恶劣的工作环境下长期使用。
五、应用领域防爆电动机广泛应用于石油、化工、医药、煤矿、冶金等爆炸性环境中的设备和系统。
具体应用领域包括石油钻探设备、石油输送设备、化工反应器、煤矿提升设备等。
防爆电动机的高安全性和可靠性使其成为爆炸性环境中的首选电动机。
六、要点总结1. 防爆电动机是在爆炸性环境中运行的电动机，采用特殊设计和材料，防止火花、电弧和高温引发爆炸。
2. 防爆电动机的设计原理包括抑制电火花、避免电弧和控制温度升高。

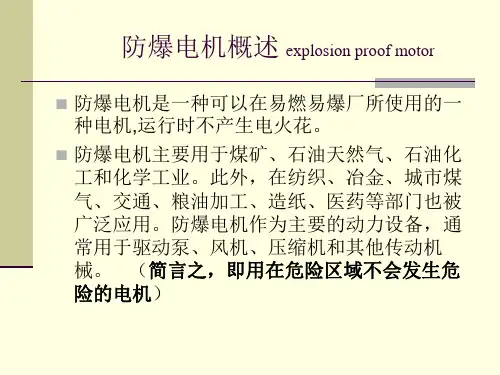

防爆电机等级摘要：一、防爆电机概述1.防爆电机的定义2.防爆电机的应用领域二、防爆电机等级的划分1.防爆电机等级的分类标准2.我国防爆电机等级的划分三、各类防爆电机的特点1.隔爆型防爆电机2.增安型防爆电机3.本质安全型防爆电机4.正压型防爆电机5.充油型防爆电机四、防爆电机等级选择的原则1.根据爆炸危险区域的分类选择2.考虑设备的正常运行环境3.满足使用要求五、防爆电机等级的确认与标识1.防爆电机等级的确认2.防爆电机等级的标识正文：防爆电机是一种在爆炸危险环境中能够安全可靠运行的电机。
由于其具有较高的安全性能，广泛应用于石油、化工、煤炭、医药等行业。
防爆电机的等级是衡量其防爆性能的重要指标，根据不同的爆炸危险环境和使用要求，选择合适的防爆电机等级至关重要。
防爆电机等级的划分主要依据国际标准，如IEC 60034-1 和GB 755 等。
在我国，防爆电机等级主要分为Ex d、Ex e、Ex i、Ex p 和Ex o 五类，分别对应不同的防爆型式。
其中，Ex d 为隔爆型，适用于爆炸混合物连续出现或长时间存在的场所；Ex e 为增安型，适用于爆炸混合物偶尔出现且存在时间较短的场所；Ex i 为本质安全型，适用于爆炸能量较低且不会引起周围爆炸混合物爆炸的场所；Ex p 为正压型，适用于外部爆炸性环境与内部爆炸性环境压力平衡的场所；Ex o 为充油型，适用于爆炸混合物不燃或燃烧性能较差的场所。
选择防爆电机等级时，应综合考虑爆炸危险区域的分类、设备的正常运行环境以及使用要求。
首先，应根据爆炸危险区域的分类选择合适的防爆型式。
其次，要确保防爆电机在正常运行时能承受各种外部因素的影响，如温度、湿度、振动等。
最后，要满足使用要求，如转速、扭矩、功率等。
防爆电机等级的确认和标识是保证其在爆炸危险环境中安全运行的重要环节。
在购买防爆电机时，应查看产品的防爆等级标识，并核实其是否与实际使用要求相符。
防爆电机基础知识一、防爆电机基础知识我国防爆电气标准对电机来说，主要有：GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》GB3836.3-2000《爆炸性气体环境用电气设备第3部分：增安型“e”》GB/T2900.35-1998 电工术语爆炸性环境用电气设备还有其它一些标准，例如：本质安全型“i”；正压型“p”；充油型“o”；充砂型“q”；无火花型“n”；浇封型“m”；粉尘防爆型等等。
1 一般术语1.1 防爆电气设备：在规定条件下不会引起周围爆炸性环境点燃的电气设备。
1.2 爆炸性环境用电气设备的类别：按照电气设备使用的爆炸性环境而划分的类别：Ⅰ类：煤矿井下用电气设备；Ⅱ类：除煤矿井下之外所有其他爆炸性气体环境用电气设备。
1.3 最高表面温度：电气设备在规定范围内的最不利运行条件下工作时，其表面或任一部分可能达到的并有可能引燃周围爆炸性气体环境的最高温度。
1.4 温度组别：爆炸性环境用电气设备按其最高表面温度划分的组别。
1.5 爆炸性环境：在大气条件下，气体、蒸气、薄雾、粉尘或纤维状的可燃物质与空气形的混合物，点燃后，燃烧传至全部未燃混合物的环境。
1.6 爆炸性气体环境：在大气条件下，气体、蒸气或薄雾状的可燃物质与空气形成混合物，点燃后，燃烧传至全部未燃混合物的环境。
1.7 爆炸性粉尘环境：在大气条件下，粉尘或纤维状的可燃物质与空气形成混合物，点燃后，燃烧传至全部未燃混合物的环境。
1.8 危险区域划分中的0区：连续或长期出现爆炸性气体环境的区域。
1.9 危险区域划分中的1区：正常运行时可能出现爆炸性气体环境的区域。
1.10 危险区域划分中的2区：正常运行时不大可能出现爆炸性气体环境的区域，如果出现，只是存在很短时间。
1.11 型式试验：对按照某一设计而制造的一台或几台电气设备所进行的试验，以确定该设计是否符合有关标准的规定。
防爆电机重要知识点总结一、防爆电机的工作原理防爆电机是一种专门设计用于防止爆炸的电机。
其工作原理与普通电机基本一致，但在设计上采取了一系列防爆措施，确保其在爆炸性气体环境中的安全运行。
防爆电机的主要工作原理包括：电磁感应原理、电磁场原理、电磁力原理等。
其内部结构与普通电机相似，主要包括定子、转子、绕组、机壳等部分，但在材料选择与结构设计上做了特殊的处理，以确保在爆炸性气体环境中不会引发爆炸。
二、防爆电机的分类根据防爆电机的不同特性及用途，可以分为不同的类型，常见的包括：1. 根据所在危险区域不同，可分为：I类、II类、III类防爆电机；2. 根据冗余性要求不同，可分为：标准型、增安型、双重型防爆电机；3. 根据结构形式不同，可分为：隔爆型、灭弧型、液体浴型防爆电机。
三、防爆电机的选择选择适合的防爆电机是确保设备安全运行的基础。
在选择防爆电机时，需要考虑以下几个方面：1. 工作环境：包括爆炸性气体种类、浓度、温度、压力等因素，以确定所处危险区域类别；2. 负载要求：包括动力大小、转速、起动方式等，以确定防爆电机的功率、转速、启动方式等参数；3. 安全性能：包括外壳防护等级、绝缘等级、耐温性能等，以确保防爆电机的安全可靠性。
四、防爆电机的安装防爆电机的安装是保证其正常运行的关键环节。
在安装防爆电机时，需要注意以下几点：1. 安装位置：应根据工艺流程要求和爆炸性气体分布情况，选择安全位置进行安装；2. 接线方式：应根据防爆电机的额定电压、电流及功率等参数，选择合适的接线方式，并确保接线正常；3. 接地保护：为防止因雷击或其他原因引发爆炸，应对防爆电机进行良好的接地保护。
五、防爆电机的维护防爆电机的正常维护是保证其长期安全运行的关键。
在进行防爆电机维护时，需要注意以下几点：1. 定期检查：包括外壳、绝缘、接地等保护措施是否完好，有无损坏或老化现象；2. 清洁灰尘：定期清理防爆电机表面的灰尘，确保散热良好；3. 润滑保养：根据使用环境和负载情况，定期对防爆电机的轴承等部件进行润滑保养。
防爆电机选型原则：１、认定应用场所的性质种类。
２、对于气体爆炸性场所，应根据危险程度认定分区。
３、认定应用场所的温度组别。
４、对于隔爆型、增安型、正压通风型防爆电机应考虑的使用场所是类或类；无火花型电机和粉尘防爆电机只能选用在类场所。
５、认定防爆级别。
６、如选用增安型或正压型防爆电机时，应考虑配备相应的保护装置，否则不能保证防爆的安全性。
种类选择：选择电机的种类是从交流或直流、机械特性、调速及起动性能、维修等方面考虑。
１、要求机械特性较硬又无调速特殊要求的一般生产机械。
如：功率不大的水泵、通风机、小型机床可以尽量选择鼠笼式电动机（Ｙ系列）。
２、要求起动性能较好，在不大范围内平滑调速的设备。
如：起重机、卷扬机等，可选用绕线转子电动机（ＹＺＲ、ＹＲ系列）。
３、为提高电网的功率因数、要求功率较大而又不需调速或者转速较低的生产机械。
如：大功率水泵、空气压缩机等，可选用同步电动机。
安装事项：１、借助联轴器进行二次校平。
２、接电缆前应对接线盒认真清理。
３、检查接线盒中接线柱的爬叫距离、电气间隙。
４、电缆进线口的密封、夹紧及电机内、外接地线应按规定处理。
５、底脚螺栓必须拧紧固定。
电机调试：１、测量绝缘电阻值应不低于规定值。
２、按规定进行空载试车。
３、对于新的电机基础应测试基础的振幅。
可先加少量负载，在额定转速下测量。
４、电机加负载时，由小至大，在额定状态下试运行１－６小时，考核说明书中规定的正常工作状态。
（额定功率、额定转速）５、检查电机有无局部发势的现象。
６、检查电机振动、噪声值及有无异常声响。
７、检查保护监控装置是否正常工作。
８、对于增安型电机应测试满载起动时间。
电机的使用与维护１、电机在安装、使用前，应详细查阅使用说明书，按说明书的要求进行操作。
２、电动机采用联轴器传动，电动机轴中心线与被拖动机轴的中心要保持一致，偏差应小于0.02。
３、电动机在送电前应用兆欧表测量定子绕组与机座绝缘电阻，阻值应大于Ｕe/千伏·Ｍ。
防爆电机知识培训
一、防爆面保护的重要性
首先明确一下什么是防爆面和防爆面的几个重要结构参数。
防爆面的准确定义为隔爆接合面，是指隔爆外壳不同部件相对应的表面配合在一起（或外壳连接处）且火焰或燃烧生成物可能会由此从外壳内部传到外壳外部的部位。
举例：机座与端盖止口配合处，轴承盖与转轴配合处等。
隔爆接合面的结构参数：
1. 隔爆接合面的宽度（火焰通路长度）即从隔爆外壳内部通过接合面到隔爆外壳外部的最短通路长度；
2. 隔爆接合面相对应表面之间的距离（间隙或直径差）；
3. 隔爆接合面表面粗糙度的要求（粗糙度Ra不超过6.3μm）。
这三个参数在国家防爆标准中都有严格的规定，对于隔爆面的损伤，包括划痕、磕碰、撞击及锈蚀，都会造成隔爆面结构参数的破坏而失去防爆的作用。
隔爆型电机大量使用在化工、化纤、炼油、煤炭等工业企业中具有爆炸性危险的环境中，城市里的汽车加油站注油泵也在使用隔爆型电机，如果用户使用的隔爆型电机由于隔爆面损伤而不防爆，那将会大大增加可燃性气体爆炸的可能性，国家和人民的生命财产将会受到严重的威胁，一旦出现爆炸其后果是可想而知的。
隔爆接合面严重损伤的零部件必须作报废处理，轻微损伤的零部件可以采用修补的办法进行修复，恢复其隔爆结构参数的要求。
但是，这些都会造成原材料、工时的损失和浪费，同时也延长了生产周期也降低了生产效率，给企业带来不必要的损失。
综上，隔爆型电机的防爆零部件在加工、储存、工序传递过程中，必须严格要求注意保护隔爆接合面，其重要意义是：保障隔爆型电机的防爆性能，保证隔爆型电机的产品质量，保护用户的安全生产秩序及国家和人民生命财产的安全，同时稳定电机制造的生产效率，企业减少损失浪费。
二、防爆电机的基本原理
（一）隔爆型电机
1. 外壳的隔爆作用
把能够产生火花、电弧和危险温度的零部件都放在隔爆机壳内，使机壳内腔与外部隔开。
当隔爆机壳内腔产生爆炸时，不能够引起机壳外部爆炸性气体混合物的爆炸。
隔爆外壳的设计必须符合国家标准规定的隔爆结构长度和间隙。
这个结构长度和间隙可冷却火焰、降低火焰传播速度，终止燃烧，从而达到隔爆的目的。
2. 外壳的表面温度限制
隔爆机壳表面的最高表面温度限制在周围爆炸性气体混合物的温度组别所允许的温度之内，以免因表面温度过高引燃爆炸性气体混合物。
所以隔爆型电机的机壳也规定了与爆炸性气体相对应的温度组别（温度组别见附表）。
3.其它防爆要求
1）外壳的材质和强度要求；
2）隔爆接合面的防锈措施
3）紧固件的强度、数量、间距、螺纹余量；
4）铝合金风扇含镁量，塑料风扇的表面绝缘电阻；
5）电缆进线的防拔脱装置等。
（二）增安型电机
1. 增安型电机是在其零部件上采取适当安全措施，使其在正常运行时不产生火花，电弧和危险温度。
因此，增安型机在正常运行时就没有了引爆源，即使周围存在爆炸性混合物，也不可能使爆炸性气体混合物燃烧和爆炸。
2.避免产生机械火花
对滚动轴承和滑动轴承的定、转子间径向单边气隙应符合标准的规定；转动部位和静止部位应留有可靠距离；风扇的含镁量要低于5%。
3.避免产生电火花、电弧
电气间隙、爬电距离、绝缘强度采取适当的加强措施；带电导体的紧固要有放松措施；转子导条与端环要焊接牢固等。
4.避免产生危险温度
1）机壳表面的最高表面温度限制在周围爆炸性气体混合物的温度组别所允许的温度之内，以免因表面温度过高引燃爆炸性气体混合物，增安型电机的机壳规定了与爆炸性气体相对应的温度组别（见附表）；
2）温升限值比同一绝缘等级的其它类型电机降低10K考核；
3）根据需要在定子绕组中埋设测温元件（如铂热电阻）监测绕组温度或控制继电保护装置。
5. tE时间的规定
tE时间是指交流绕组在最高环境温度下达到额定运行稳定温度后，从开始通过最初启动电流IA时计起直至上升到极限温度所需的时间。
tE时间应不小于当转子堵转时热过载保护装置能够切断电动机电源所需的时间，tE时间最小应不小于5S。
使其故障时间限制在规定时间至少5秒以内，也就是笼型电机的转子被堵住的故障情况下，短时间以内保护装置能够切断电源，达到防爆的目的。
6. 增安型电机的外壳防护、耐腐蚀等也要采取适当的加强措施。
（三）无火花型电机
无火花型电机是在正常运行时和规定的一些异常条件下（启动和过载），不能产生点燃周围爆炸性气体的危险温度，即电机不能产生操作电弧和火花，不能产生超过电机温度组别所对应的最高表面温度。
此种电机基本上是在增安型电机上派生，但不考虑电机的堵转tE时间，温升的考核同其它电机一样。
在设计上注重密封措施，主体外壳防护等级不低于IP44，接线盒防护等级不低于IP54，其它安全措施同增安型电机。
无火花型电机只适用于2区场所，目前国内无火花电机生产量很少（H80～280）多用于小化肥合成氨的生产环境中。
三、防爆电机的使用场合
（一）隔爆型电机
1.用于煤矿井下爆炸性气体主要是瓦斯（甲烷）环境中，采掘工作面。
选用电机为矿用隔爆型电机（Ⅰ类电气设备），防爆标志为dⅠ，其外壳应采用钢板或铸钢制成，其它零部件可采用不低于HT250灰铸铁制成。
2.用于煤矿爆炸性气体主要是瓦斯（甲烷）环境中，非采掘工作面。
选用电机为矿用隔爆型电机（Ⅰ类电气设备），防爆标志为dⅠ，其外壳应及其它零部件可采用不低于HT250灰铸铁制成。
3.用于工厂爆炸性气体环境中1区场所，可根据爆炸性气体的爆炸级别和温度组别进行选用（场所划分见附注）。
选用电机为隔爆型电机（Ⅰ类和ⅡA、ⅡB、ⅡC类电气设备），防爆标志一般为dⅠ、dⅡAT4、dⅡBT4、dⅡCT4（T4为温度组别），其外壳应采用及其它零部件可采用不低于HT200灰铸铁制成。
dⅡBT4可替代dⅡAT4；dⅡCT4可替代dⅡAT4、dⅡBT4，温度组别为T4 组的电机
可应用于T1～T3组的环境中，温度组别可根据爆炸性气体具体情况来确定（也可选T5）。
（二）增安型电机
用于工厂爆炸性气体环境中1区场所，可根据爆炸性气体的温度组别来选用，一般制成T2或T3组。
选用电机为增安型电机（Ⅱ类电气设备），防爆标志一般为eⅡT2或eⅡT3
（三）无火花型电机
用于工厂爆炸性气体环境中2区场所，可根据爆炸性气体的温度组别来选用，一般制成T3组，也可根据用户的特殊要求进行制造。
隔爆型电机和增安型电机也可用于2区。
四、防爆高压电机和防爆低压电机在设计原理上的不同点，二者在生产上的不同点。
（一）防爆高压和防爆低压电机在设计原理上是相同的。
（二）结构、工艺特点
1.隔爆型电机都采用后磨轴工艺，利于隔爆面的保护。
2.隔爆型电机（H630及以上）采用内置式冷却器，冷却方式为IC511。
附表：爆炸性气体、液体蒸气按引燃温度，共分为六个组别，见下表：
附注：
爆炸性危险场所的区域划分
0区：爆炸性气体环境连续出现或长时间存在的场所。
1区：在正常运行时，可能出现爆炸性气体环境的场所。
2区：在正常运行时，不可能出现爆炸性气体环境，如果出现也是偶尔发生并且仅是短时间存在的场所。
