锚索(注浆)记录

锚索注浆分第一次和第二次注浆，第一次注浆至洞口返浆，第二次注浆时间为第一注浆完成后十小时，请问各位资料怎么填写？？注浆量怎么填写！第一次注浆是主要的，第二次只是个补浆过程，如果第一次注好的话，第二次的量很少。

第一次填写看设计有没有特别要求，比如压力结束标准这些。

一般起码要注明，注浆开始时间，然后按照5-10分钟做一次记录，记录在这段时间注入了多少浆液。

等孔口返浆后就做结束，计算总的注浆量就Ok了。

注浆量，根据实际注入量计量，一般要求严格的地方都有自动记录仪。

如果没有，根据储浆容器的容量，来推算。

说简单点，你注进去多少总有个数三，按实际来记录就是了。

最起码锚孔，理论空间要填满。

第二次就简单了，写个什么时候注了多少就行了，量很小，多了就说明第一次没注好。

????锚索施工工艺及流程图????锚索制作????钻孔????锚索安装锚固段注浆????立锚墩????张拉????封孔注浆????外部保护????1．钻孔????钻孔是锚索施工中控制工期的关键工序。

为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。

钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。

钻孔深度要超出锚索设计长度0.5m左右。

????钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。

用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。

????两种特殊情况的处理：????渗水的处理。

在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。

有时孔内渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。

如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。

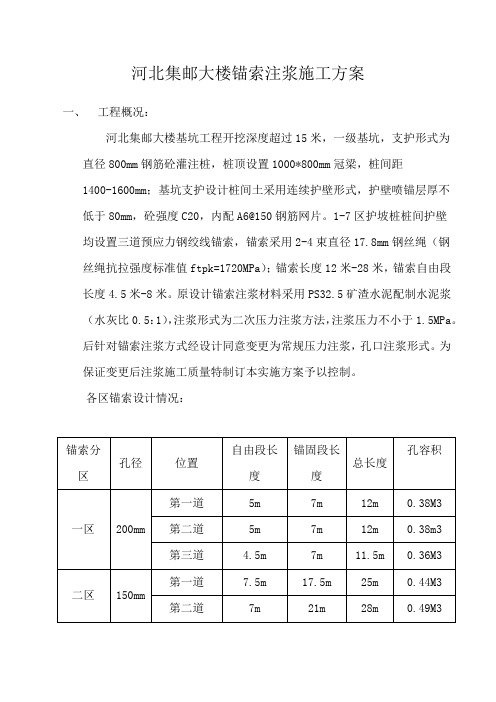

河北集邮大楼锚索注浆施工方案一、工程概况：河北集邮大楼基坑工程开挖深度超过15米，一级基坑，支护形式为直径800mm钢筋砼灌注桩，桩顶设置1000*800mm冠梁，桩间距1400-1600mm；基坑支护设计桩间土采用连续护壁形式，护壁喷锚层厚不低于80mm，砼强度C20，内配A6@150钢筋网片。

1-7区护坡桩桩间护壁均设置三道预应力钢绞线锚索，锚索采用2-4束直径17.8mm钢丝绳（钢丝绳抗拉强度标准值ftpk=1720MPa）；锚索长度12米-28米，锚索自由段长度4.5米-8米。

原设计锚索注浆材料采用PS32.5矿渣水泥配制水泥浆（水灰比0.5：1），注浆形式为二次压力注浆方法，注浆压力不小于1.5MPa。

后针对锚索注浆方式经设计同意变更为常规压力注浆，孔口注浆形式。

为保证变更后注浆施工质量特制订本实施方案予以控制。

各区锚索设计情况：二、锚索注浆施工工艺及控制要点1）、水泥浆工艺性能：水泥浆采用PS32.5矿渣硅酸盐水泥，现场采用泥浆泵抽吸水泥浆输送至锚索孔眼内，现场水泥浆制备操作位于南侧边坡，考虑输送管路长，管阻力较大，现场水泥浆制备水灰比调整为1：1，水泥浆初始流动度10-12S.2）、每盘控制用量：现场设置两个水泥浆搅拌桶，圆形水泥浆搅拌桶尺寸为直径900mm，高度800mm,每桶注水控制高度为550mm，则每桶搅拌用水为0.35M3。

用水量：0.35M3 *1000kg/m3=350kg （控制注水高度）水泥用量：350/1=350kg （控制水泥用量）每盘制备水泥浆体积：350/1000+350/3100=0.46M33）、注浆控制程序：（1）、锚索孔成孔后应及时穿放锚索并注浆。

（2）、注浆前需确认锚索孔眼是否有塌孔现象，注浆人员抽拉锚索钢丝绳，如可自由活动，可注浆，如无法活动需确认是否塌孔，如出现塌孔现象需将锚索用机械抽出孔外，并重新用钻机钻孔排渣后立即放入锚索并注浆。

（3）、每孔注浆过程形成施工记录，记录注浆量、注浆时间。

,本项目设计要求• 1、M30水泥砂浆米用标号不低于525号（P-O42.5）生产日期在3个月内的新鲜硅酸盐水泥配制的水泥浆或水泥砂浆，水泥浆水灰比为0.4-0.5,搅拌后的泌水率宜控制在2%,最大不超过3 %。

水泥砂浆砂灰比为1： 1,搅拌后的泌水率宜控制在2%,最大不超过3%。

• 2.当因工期等原因要求速凝时，可加速凝剂；也可以掺入对预应力钢绞线无腐蚀作用的膨胀剂等外加剂；其它配置不变。

•3、锚索注浆要饱满，必要时进行二次或三次注浆。

浆液等级要求为M30。

•4、锚索张拉要达到要求的张拉力（最大设计为960kN）,边坡锚杆拉拔试验达到要求的拉拔力。

•特别要注意的是注浆所准备的材料必须是经检验符合规范和设计规定的合箱材料。

I、注浆种类・目前公路路基边坡锚杆、锚索注浆工艺比较多，常用的主要有：水泥基注浆材料注浆、复合水泥砂浆注浆、化学注浆（溶液注浆等）等。

水泥基注浆材料在地标加固，桥梁加固，孔道压浆及边坡注浆锚索等工程应用比较广泛，他对机械要求一般比较简单，操作容易。

水泥砂浆在施工中应用相对较少，材料组成较为复杂，做难度也相应增大，但对于锚索等注浆量较大的孔道注浆效果较好。

至于化灌主要在水利、隧道等有特殊要求的工程中应用，注浆成本高，工艺较复杂。

下面我们主要介绍天两种工二、注浆种类• 1、水泥基注浆：•常用的有单液浆（水泥+水），双液浆（水泥+水+水玻璃），水泥复合注浆材料（水泥+水+外加剂+掺合料）。

由于单液浆和双液浆虽然施工简单，易于操作，但是它收缩大，强度低，泌水量大，孔道要多次才能注满，单位注浆成本高，因此他不适用于路基边坡锚杆、锚索注浆施工。

水泥复合注浆材料水胶比小，收缩小，泌水少，流动度大，很受技术人员欢迎。

•目前市场有配制好的成品料，如桥梁用的M50孔道压浆料等，价格较高，工地上自配的较多，生产相对复杂一些，但成本较低O其工艺流程如下：1、注浆种类•水泥基注浆用:I、注浆种类•以上是我项目试验室根据一些施工队现有机具和施工技术要求配制的边坡锚杆、锚索注浆配合比。

分部、分项工程施工技术交底记录工程名称分部、分项工程名称锚索框格梁施工施工桩号设计要求锚索采用4根直径φ15.2mm、设计长度20.6m，强度1860MPa的高强度低松弛无粘结钢绞线组成注浆采用M30水泥砂浆（水灰比0.4-0.45），注浆压力大于等于0.4-0.6Mpa。

框格梁采用C25钢筋混凝土填充横向肋柱X纵向肋柱为40mmX40mm，配筋见下图：竖向肋柱采用上部6C 22，下部为4C16，箍筋为C 16@200mm横向肋柱采用左部4C 16，右部为6C 22，箍筋为C 16@200mm施工方法 1、锚索框架施工工艺流程锚索框架梁施工工艺流程如下图所示。

2、锚索框格梁施工方法 （1）、 脚手架搭设脚手架搭设场地应平整、结实并设置排水设施，底部清至基岩，确保基础稳定坚固。

脚手架钢管采用φ48x3．5钢管，钢管横向间距1.05m 、纵向间距为1.2m,步距为1.8m 。

脚手架连墙件采用Φ25螺纹钢筋，打入岩层1.0m ，M20砂浆锚固，按两部三跨交错布置。

剪刀撑每隔12～15m 设置一道，剪刀撑应联系3～4根立杆，斜杆与地面夹角为45度至60度；剪刀撑应沿架高连续布置，在相邻两排剪刀撑之间，每隔10～15m 高架设一道长剪刀撑。

剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，在其中间应加设2～4个扣节点。

脚手架各杆件连接处相互伸出的端头长度均要大于10cm 以防杆件滑脱。

系统锚杆施工完后，可根据实际情况将脚手架拉结于系统锚杆上。

最下一层纵向连接杆距离地面不大于200mm 。

在施工作业层铺设脚手板，以便于放置锚杆施工机械及施工。

脚手架搭设形式见图4-2图4-2脚手架搭设立面图立杆大横杆爬梯底部竹夹板封闭爬梯扶手管栏杆外侧安全立网封闭爬梯踏步高度h=1.0m1.0爬梯梯梁φ48*3.5mm钢管φ48*3.5mm钢管爬梯扶手立柱22侧立面图40°～50°0.3小横撑的同一节内及设置连墙杆件处的小横杆必须抵紧坡面1.8剪刀撑爬梯立杆1.8≤0.2作业平台防护栏杆纵向扫地杆1.8另见图1.8顶部防护栏杆另见图另见图另见图斜杆1.8横向扫地杆作业平台防护栏杆顶部防护栏杆另见图另见图≤0.20.5φ25mm连墙件，深入岩层1.0m，M20砂浆锚固，按两步三跨交错布置斜撑（与相交横杆采用旋转扣件连接，接点与主节点距离不大于0.15m），由底到顶呈之字形连续布置，两端必须设置，中间每隔6跨设置一道,小横杆，设置斜撑的同一节内及设置连墙杆件处的小横杆必须抵紧坡面1.81.8剪刀撑另见图图4-3 脚手架搭设剖面图图4-4 脚手架安全爬梯剖面图2平面俯视图爬梯转向及休息平台竹夹板满铺爬梯踏步0.60.10.1大横杆小横杆图4-5 脚手架安全爬梯平面图1.0≥0.18作业平台满铺竹夹板挡脚板一块竹夹板通长搭设上栏杆小横杆外立杆大横杆内立杆≥0.1安全网作业平台及防护栏杆搭设详图11扣件图4-6脚手架操作平台架设图一块竹夹板高度1.011安全网外立杆图4-7 作业平台安全防护图脚手架搭设要求如下：1）、在脚手架搭设前，必须先放出锚杆和框格梁的位置，避免与脚手架发生冲突。

旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□
旁站监理统计表
GD220240□□。

注：注浆材料及配合比应包括外加剂的名称及数量。

注：注浆材料及配合比应包括外加剂的名称及数量。

锚杆(土钉)注浆施工记录
注：注浆材料及配合比应包括外加剂的名称及数量。

注：注浆材料及配合比应包括外加剂的名称及数量。

注：注浆材料及配合比应包括外加剂的名称及数量。

注：注浆材料及配合比应包括外加剂的名称及数量。

注：注浆材料及配合比应包括外加剂的名称及数量。

注：注浆材料及配合比应包括外加剂的名称及数量。

注：注浆材料及配合比应包括外加剂的名称及数量。

注：注浆材料及配合比应包括外加剂的名称及数量。

锚杆(土钉)注浆施工记录
注：注浆材料及配合比应包括外加剂的名称及数量。
