广东省数控机床维修调试考试试题

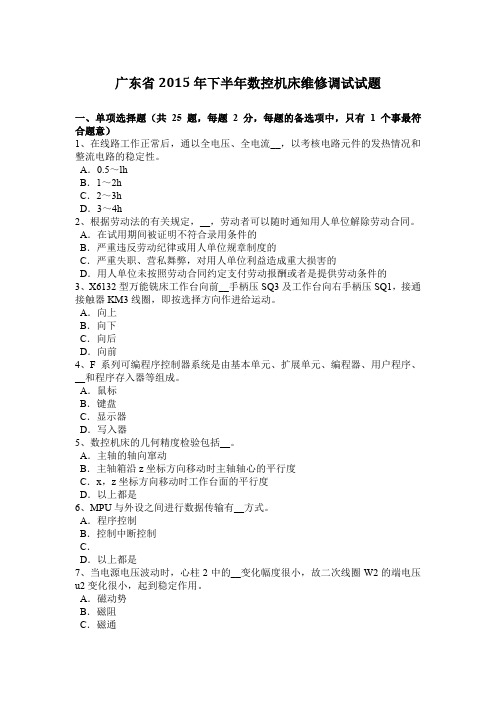

广东省2015年下半年数控机床维修调试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、在线路工作正常后，通以全电压、全电流__，以考核电路元件的发热情况和整流电路的稳定性。

A．0.5～lhB．1～2hC．2～3hD．3～4h2、根据劳动法的有关规定，__，劳动者可以随时通知用人单位解除劳动合同。

A．在试用期间被证明不符合录用条件的B．严重违反劳动纪律或用人单位规章制度的C．严重失职、营私舞弊，对用人单位利益造成重大损害的D．用人单位未按照劳动合同约定支付劳动报酬或者是提供劳动条件的3、X6132型万能铣床工作台向前__手柄压SQ3及工作台向右手柄压SQ1，接通接触器KM3线圈，即按选择方向作进给运动。

A．向上B．向下C．向后D．向前4、F系列可编程序控制器系统是由基本单元、扩展单元、编程器、用户程序、__和程序存入器等组成。

A．鼠标B．键盘C．显示器D．写入器5、数控机床的几何精度检验包括__。

A．主轴的轴向窜动B．主轴箱沿z坐标方向移动时主轴轴心的平行度C．x，z坐标方向移动时工作台面的平行度D．以上都是6、MPU与外设之间进行数据传输有__方式。

A．程序控制B．控制中断控制C．D．以上都是7、当电源电压波动时，心柱2中的__变化幅度很小，故二次线圈W2的端电压u2变化很小，起到稳定作用。

A．磁动势B．磁阻C．磁通D．磁场8、中间继电器的基本构造__。

A．由电磁机构、触头系统灭弧装置、辅助部件等组成B．与接触器基本相同，所不同的是它没有主辅触头之分且触头对数多，没有灭弧装置C．与接触器完全相同D．与热继电器结构相同9、快速熔断器是防止晶闸管损坏的最后一种保护措施，当流过__倍额定电流时，熔断时间小于20ms，且分断时产生的过电压较低。

A．4B．5C．6D．810、环流抑制回路中的电容C1，对环流控制起__作用。

A．抑制B．平衡C．减慢D．加快11、日光灯启辉器的作用是__。

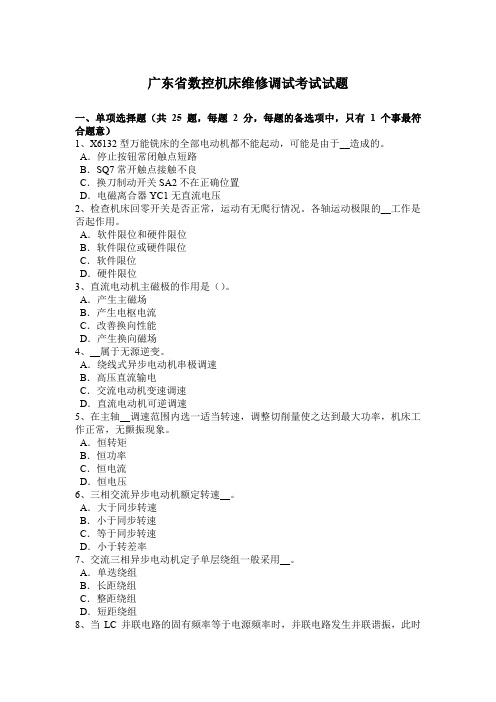

广东省数控机床维修调试考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、X6132型万能铣床的全部电动机都不能起动，可能是由于__造成的。

A．停止按钮常闭触点短路B．SQ7常开触点接触不良C．换刀制动开关SA2不在正确位置D．电磁离合器YC1无直流电压2、检查机床回零开关是否正常，运动有无爬行情况。

各轴运动极限的__工作是否起作用。

A．软件限位和硬件限位B．软件限位或硬件限位C．软件限位D．硬件限位3、直流电动机主磁极的作用是（）。

A．产生主磁场B．产生电枢电流C．改善换向性能D．产生换向磁场4、__属于无源逆变。

A．绕线式异步电动机串极调速B．高压直流输电C．交流电动机变速调速D．直流电动机可逆调速5、在主轴__调速范围内选一适当转速，调整切削量使之达到最大功率，机床工作正常，无颤振现象。

A．恒转矩B．恒功率C．恒电流D．恒电压6、三相交流异步电动机额定转速__。

A．大于同步转速B．小于同步转速C．等于同步转速D．小于转差率7、交流三相异步电动机定子单层绕组一般采用__。

A．单迭绕组B．长距绕组C．整距绕组D．短距绕组8、当LC并联电路的固有频率等于电源频率时，并联电路发生并联谐振，此时并联电路具有（）。

A．阻抗适中B．阻抗为零C．最小阻抗D．最大阻抗9、根据题图所示的滑台向后控制梯形图，下列指令正确的是（）。

A．ANI100B．AND100C．ORI100D．OR10010、精益生产是适用于制造企业的组织管理方法。

以“人“为中心，以“简化”为手段，以__为最终目标。

A．尽善尽美B．优质高产C．技术水平D．经济效益11、按钮联锁正反转控制线路的优点是操作方便，缺点是容易产生电源两相短路事故。

在实际工作中，经常采用按钮，接触器双重联锁__控制线路。

A．点动B．自锁C．顺序启动D．正反转12、数控装置工作基本正常后，可开始对各项__进行检查、确认和设定。

A．参数B．性能C．程序D．功能13、下列合同中__不属于技术合同。

数控机床装调维修技术与实操测试题（附答案）一、单项选择题（共30题）1．现有金属底盘接地要焊接，应选择( D )烙铁。

A、25WB、45WC、75WD、125W2．25W的烙铁心电阻大约为( B )。

A、1KΩB、2KΩC、3KΩD、4KΩ3．印制电路板的印制导线的宽度根据载流量、敷铜厚度等来决定，常在( A )范围内选择。

A、0.22～2.0B、0.60～2.2C、1.22～2.5D、1.62～2.84．用电桥测量电阻时，电桥与被测电阻的连接应用( D )的导线。

A、较细较短B、较粗较长C、较细较长D、较粗较短5．以下指示灯用于报警的颜色是( B)。

A、白色B、红色C、黑色D、蓝色6．电阻的大小与导体的( D )无关。

A、长度B、横截面积C、材料D、两端电压7．电路图的布局原则是布局合理、( A )、画面清晰、便于看图。

A、排列均匀B、从上到下C、从左到右D、交叉最少8．在不停电的情况下测量三相异步电动机线电流的大小，应选用的仪表是( D )。

A、万用表B、兆欧表C、直流单壁电桥D、钳形电流表9．电气接线图主要由元件、( C )和连接线组成。

A、信号名称B、技术指标C、端子D、电气符号10．以下关于机床装调维修安全文明生产操作规程的论述，错误的是( C )。

A、千斤顶使用前应试压，确认无漏油和回原现象时才能使用B、剔铲工件时须戴好眼镜，注意铁屑飞溅方向C、若是多人同时进行的作业，必须自己顾好自己D、高空作业应遵守《高处作业注意事项》11．装配的步骤一般是( A )。

A、组件→部件→总装B、部件→构件→总装C、构件→总装→部件D、总装→部件→构件12．CPU是CNC装置的核心，承担着( C )的任务。

A、运算和显示B、存储和控制C、控制和运算D、运行和显示13．逻辑分析仪是专门测量和显示( B )的测试仪器。

A、单路数字信号B、多路数字信号C、单路模拟信号D、多路模拟信号14．( B )是指在机床上设置的一个固定的点，是数控机床进行加工运动的基准参考点。

2024年机床装调维修工（高级工）理论考试题库（含答案）一.多选题1.当数控机床进给伺服系统线路出现故障时，可能的故障表现形式有()。

A、无任何报警B、在进给伺服驱动单元上用报警指示灯或数码管显示故障C、在PLC上显示报警号和内容D、在显示器上显示报警号和内容参考答案：ABD2.PLC顺序功能图(SFC)的常用状态有()和单流程。

A、跳转与重复B、程序处理C、并行性分支与汇合D、选择性分支与汇合参考答案：ACD4.6kV三相异步电动机一相电源断线时，另外两相()。

A、电流减小B、电压降低C、电流升高D、电压升高参考答案：BC5.下面()可能是引起模拟进给伺服控制单元过电压报警的原因。

A、直流母线的直流电压过低B、输入交流电压过高C、加、减速时间设定不合理D、机械传动系统负载过重参考答案：BCD6.测量实际值为200V的电压时，电压表的指示值为202V时，则该表的绝对误差、相对误差分别为()。

A、2VB、-2VC、1%D、-1%参考答案：AC7.电动机的选择依据是()。

A、负荷的功率、转速B、负荷的大小和供电电压C、负荷的性质和工艺要求D、负荷的环境条件参考答案：ABCD8.工件定位时，下列定位允许存在的是()。

A、欠定位B、不完全定位C、完全定位D、重复定位参考答案：BCD9.精密机床的()取决于精密零件的制造和装配精度。

A、性能B、加工精度C、切削力D、使用寿命参考答案：BD10.在下列四个原因中，()均会造成机床参数的改变或丢失。

A、数控系统后备电池失效B、机床在运行过程中受到外界干扰C、操作者的误操作D、电网电压的波动参考答案：ABC11.在对称三相交流电路中，负载接成三角形时()。

A、线电流是相电流的倍B、线电压是相电压的倍C、线电流与相电流相等D、线电压与相电压相等参考答案：AD12.卧式车床停车后有自转现象，可能是()。

A、摩擦离合器片调整过紧B、摩擦离合器片调整过松C、刹车制动带过松D、刹车制动带过紧参考答案：AC13.要在电动机定子、转子及气隙中产生一个旋转磁场的条件是()。

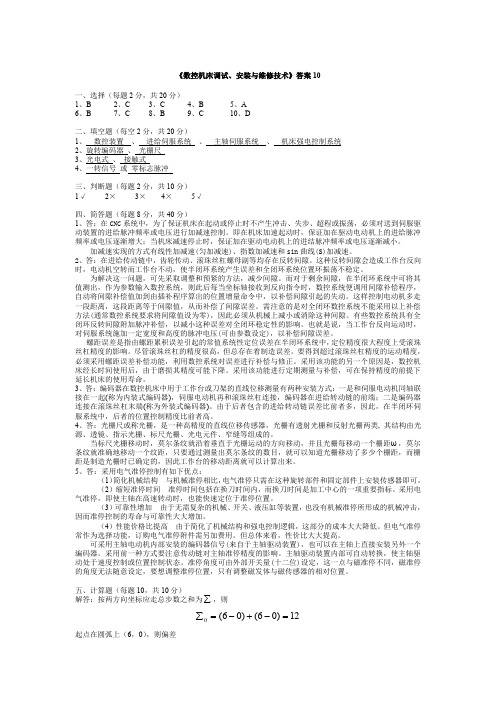

《数控机床调试、安装与维修技术》答案10一、选择（每题2分，共20分）1、B2、C3、C4、B5、A6、B7、C8、B9、C 10、D二、填空题（每空2分，共20分）1、 数控装置 、 进给伺服系统 、 主轴伺服系统 、 机床强电控制系统2、旋转编码器 、 光栅尺3、光电式 、 接触式4、一转信号 或 零标志脉冲三、判断题（每题2分，共10分）1√ 2× 3× 4× 5√四、简答题（每题8分，共40分）1、答：在CNC 系统中，为了保证机床在起动或停止时不产生冲击、失步、超程或振荡，必须对送到伺服驱动装置的进给脉冲频率或电压进行加减速控制。

即在机床加速起动时，保证加在驱动电动机上的进给脉冲频率或电压逐渐增大；当机床减速停止时，保证加在驱动电动机上的进结脉冲频率或电压逐渐减小。

加减速实现的方式有线性加减速(匀加减速)、指数加减速和sin 曲线(S)加减速。

2、答：在进给传动链中，齿轮传动、滚珠丝杠螺母副等均存在反转间隙。

这种反转间隙会造成工作台反向时，电动机空转而工作台不动，使半闭环系统产生误差和全闭环系统位置环振荡不稳定。

为解决这一问题，可先采取调整和预紧的方法，减少间隙。

而对于剩余间隙，在半闭环系统中可将其值测出，作为参数输入数控系统，则此后每当坐标轴接收到反向指令时，数控系统便调用间隙补偿程序，自动将间隙补偿值加到由插补程序算出的位置增量命令中，以补偿间隙引起的失动。

这样控制电动机多走一段距离，这段距离等于间隙值，从而补偿了间隙误差。

需注意的是对全闭环数控系统不能采用以上补偿方法(通常数控系统要求将间隙值设为零)，因此必须从机械上减小或消除这种间隙。

有些数控系统具有全闭环反转间隙附加脉冲补偿，以减小这种误差对全闭环稳定性的影响。

也就是说，当工作台反向运动时，对伺服系统施加一定宽度和高度的脉冲电压(可由参数设定)，以补偿间隙误差。

螺距误差是指由螺距累积误差引起的常值系统性定位误差在半闭环系统中，定位精度很大程度上受滚珠丝杠精度的影响。

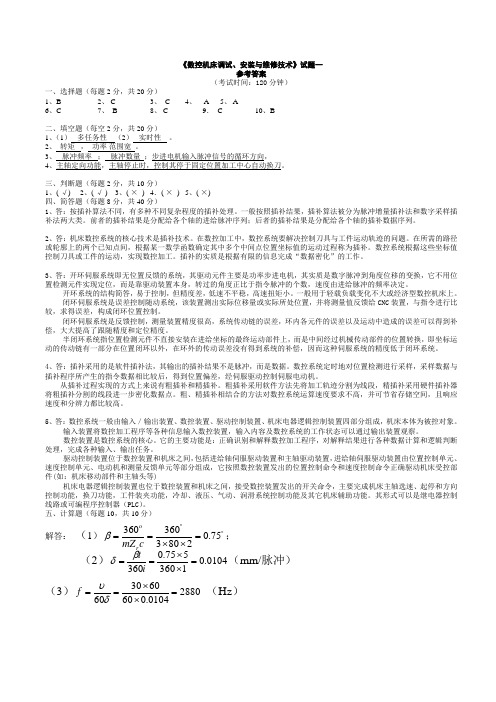

《数控机床调试、安装与维修技术》试题一参考答案（考试时间：120分钟）一、选择题（每题2分，共20分）1、B2、 C3、 C4、 A5、 A6、C7、 B8、 C 9． C 10、B二、填空题（每空2分，共20分）1、（1） 多任务性 （2） 实时性 。

2、 转矩 ， 功率 范围宽 。

3、 脉冲频率 ； 脉冲数量 ；步进电机输入脉冲信号的循环方向，4、主轴定向功能，主轴停止时，控制其停于固定位置加工中心自动换刀。

三、判断题（每题2分，共10分）1、( √)2、( √ )3、( × ) 4．( × ) 5、( ×)四、简答题（每题8分，共40分）1、答：按插补算法不同，有多种不同复杂程度的插补处理。

一般按照插补结果，插补算法被分为脉冲增量插补法和数字采样插补法两大类。

前者的插补结果是分配给各个轴的进给脉冲序列；后者的插补结果是分配给各个轴的插补数据序列。

2、答：机床数控系统的核心技术是插补技术。

在数控加工中，数控系统要解决控制刀具与工件运动轨迹的问题。

在所需的路径或轮廓上的两个已知点间，根据某一数学函数确定其中多个中间点位置坐标值的运动过程称为插补。

数控系统根据这些坐标值控制刀具或工件的运动，实现数控加工。

插补的实质是根据有限的信息完成“数据密化”的工作。

3、答：开环伺服系统即无位置反馈的系统，其驱动元件主要是功率步进电机，其实质是数字脉冲到角度位移的变换，它不用位置检测元件实现定位，而是靠驱动装置本身，转过的角度正比于指令脉冲的个数，速度由进给脉冲的频率决定。

开环系统的结构简答，易于控制，但精度差，低速不平稳，高速扭矩小。

一般用于轻载负载变化不大或经济型数控机床上。

闭环伺服系统是误差控制随动系统，该装置测出实际位移量或实际所处位置，并将测量值反馈给CNC 装置，与指令进行比较，求得误差，构成闭环位置控制。

闭环伺服系统是反馈控制，测量装置精度很高，系统传动链的误差，环内各元件的误差以及运动中造成的误差可以得到补偿，大大提高了跟随精度和定位精度。

任务一：机械组件拆装、装配与调试（共27分）利用现场提供和自带工具，根据刀架装配图（见图1），完成相应拆卸、装配和调试，并填写刀架拆卸、装配工艺流程卡（见表1）。

表1 刀架拆卸、装配工艺流程卡1、上盖2、发讯盘3、小螺母4、磁钢座5、大螺母6、止退圈7、平面轴承8、离合盘9、离合销 10、反靠销 11、上刀体12、联接座 13、下刀体 14、中轴 15、蜗轮 16、外端齿 17、反靠盘 18、螺母 19、螺杆 20 、圆柱销 21、磁钢 22、端盖 23、蜗杆 24、联轴节 25、支撑套图1 刀架装配示意图任务二：电气线路连接及调试（共15分）结合数控机床电气原理图，按照表2所示内容与要求完成相关线路连接，并填写电气连接记录表（表3）表2 电气线路连接内容与要求表3 电气连接记录表任务三：数控机床参数设置、功能测试和故障维修（共30分）1.参数设置(12分)根据机床相关部件配置和技术指标要求（见表4和表5），完成相关参数的设置，并填写表6～表8。

表4 机床相关部件配置情况表表5 机床技术指标要求表6 系统参数和PLC参数设置表表7 伺服参数设置表表8 变频器参数设置表2. 机床功能测试及排故（18分）按照表9～表12逐项功能测试，如果有故障请进行诊断和维修，并在表中予以记载，经裁判签字确认以后方可进行下一步。

表9 回零方式功能测试和故障诊断表表10 手动方式功能测试和故障诊断表表11 MDI方式功能测试和故障诊断表表12自动方式功能测试和故障诊断表注：自动方式运行的程序：%1234G28U0 W0T0101M03 S300G94 G91 G01 X-100 Z-100 F100M05M30。

广东省2016年数控机床维修调试考试题一、单项选择题（共25 题，每题 2 分，每题的备选项中，只有 1 个事最符合题意）1、高压设备室外不得接近故障点__以内。

A．5mB．6mC．7mD．8m2、稳压管虽然工作在反向击穿区，但只要__不超过允许值，√N结不会过热而损坏。

A．电压B．反向电压C．电流D．反向电流3、电磁系测量仪表的铁心，应选用__类型的磁性材料。

A．软磁B．硬磁C．特殊用途D．铁氧体4、接地体多采用__制成，其截面应满足热稳定和机械强度的要求。

A．任一种金属材料B．铜铝材料C．型钢D．绝缘导线5、两台电动机M1与M2为顺序起动逆序停止，当停止时，__。

A．M1先停，M2后停B．M2先停，M1后停C．M1与M2同时停D．M1停，M2不停6、弱磁调速是从n0向上调速，调速特性为__输出。

A．恒电流B．恒效率C．恒转矩D．恒功率7、敷设电线管时，当管线长度超过__时，应在管线中间装设分线盒或接线盒。

A．12mB．20mC．30mD．45m8、__的说法是错误的。

A．变压器是一种静止的电气设备B．变压器用来变换电压C．变压器可以变换阻抗D．变压器可以改变频率9、电路图是根据__来详细表达其内容的。

A．逻辑图B．位置图C．功能表图D．系统图和框图10、对于小型变压器绝缘电阻的测试，用绝缘电阻表测量各绕组之间和它们对铁心的绝缘电阻，其值不应低于__。

A．20MΩC．5MΩD．1MΩ11、保护接零适用于__系统。

A．ITB．TTC．TND．IT～TT12、对于小容量晶闸管，在其控制极和阴极之间加一个并联__，也可对电压上升率过大引起晶闸管误导通起到良好的抑制作用。

A．电阻B．电抗C．电感D．电容13、__不是输入全部不接通而且输入指示灯均不亮的原因。

A．公共端子螺钉松动B．单元内部有故障C．远程I/O站的电源未通D．未加外部输入电源14、图像框中的stretch属性为true时，其作用是__。

第六届全国数控技能大赛数控机床装调维修 广东选拔赛理论考核试题 注 意 事 项 1.考试时间：120分钟。

2.请首先按要求在试卷的标封处填写您的姓名.准考证号和所在单位的名称。

3.请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

4.不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一.选择题 (第1～40题。

请选择一个正确答案，将相应字母填入答题卡。

每题0.5分， 共80分。

) 1、强化职业责任是（ ）职业道德规范的具体要求。

A. 团结协作 B. 诚实守信 C. 勤劳节俭 D. 爱岗敬业 2、下面关于以德治国与依法治国的关系的说法中正确是（ ） A. 依法治国比以德治国更为重要 B. 以德治国比依法治国更为重要 C. 德治是目的，法治是手段 D. 以德治国与依法治国是相辅相成，相互促进 3、以下关于诚实守信的认识和判断中，正确的选项是（ ）A. 诚实守信与经济发展相矛盾考 生 答 题 不 准超过此 线B. 诚实守信是市场经济应有的法则C. 是否诚实守信要视具体对象而定D. 诚实守信应以追求利益最大化为准则 4、关于道德与法律，正确的说法是（ ）。

A. 在法律健全完善的社会，不需要道德 B. 由于道德不具备法律那样的强制性，所以道德的社会功用不如法律 C. 在人类历史上，道德与法律同时产生 D. 在一定条件下，道德与法律能够相互 5、职业道德建设的核心是（ ）。

A. 服务群众 B. 爱岗敬业 C. 办事公道 D. 奉献社会 6、齿轮传动的总等效惯量随传动级数（ ） A.增加而减少 B.增加而增加 C.减少而减少 D.变化而不变 7、主轴箱中（ ）与传动轴之间，可以装有滚动轴承，也可以装有铜套，用以减少零件损失。

A. 离合器 B. 空套齿轮 C. 固定齿轮 D. 滑移齿轮 8、如果高速钢标准直齿三面刃铣刀改磨成交错齿三面刃铣刀，将会减少铣削时的（ ）。

A. 铣削宽度 B. 铣削速度 C. 铣削力 D. 铣削时间 9、工作台导轨间的间隙，在调整时，一般以不大于（ ）mm 为宜。

数控机床电气装调与维修一、选择题（每题1.5分 共60分）1、数控机床控制部件松开、加紧、分度工作台转位的辅助指令信号均来自于数控系统的（ ）A. CPUB. PMCC. F-ROMD. S-RAM2、西门子是来自（ ）的世界著名数控系统品牌。

A. 德国B. 中国C. 日本D. 法国3、FANUC 0i-M 是一种（ ）用的数控系统。

A. 数控车床B. 数控磨床C. 数控冲床D. 数控铣床4、当代数控机床主流进给电动机类型为（ ）A. 液压马达B. 直流伺服电动机C. 交流伺服电动机D. 交流三相异步电动机5、FANUC Series 0i MD 数控系统用于加工中心最多控制的轴数为（ ）。

A. 2轴B. 3轴C. 4轴D. 5轴6、FANUC Series 0i Mate –MD 数控系统最多控制主轴电机个数为 （ ）。

A. 1个B. 2个C. 3个D. 4个7、下列哪个接口不属于FANUC 数控系统主机接口（ ）。

A. COP10A(串行伺服总线输出)B. COP10B （串行伺服总线输入）C. JD1A （I/O LINK 串行总线）D. JA40（模拟量主轴输出）8、下列哪个接口不属于FANUC αi 系列电源模块的接口。

（ ）A. CX3(MCC 信号)B. CX4（ESP 急停信号）C. L1L2L3（电源输入端子）D. COP10A(串行伺服总线输出)9、下列哪种FANUC 数控模块不带手摇脉冲发生器接口。

（ ）A. 数控系统B. 操作盘I/O 模块（I/O 卡）C. FANUC 标准机床操作面板模块D. I/O 单元模块10、一般数控系统需要的电源为（）。

A. 24V交流电B. 24V直流电C. 220V交流电D. 220V直流电11、FANUC系统数控机床在第2串行口进行数据通信时I/O通道参数应该设置为（）A. 4B. 2C. 1D. 012、使用存储卡不能进行的操作有（）A. 系统参数的单独备份；B.编辑PMC梯形图；C.Boot画面备份(进行数据打包传输)；D.加工程序的上传。
