数控机床故障诊断与维修试题
一、填空题（每空1分，共20分）
1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。
2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。
3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。
4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。
5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。
6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。
7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。
8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。
二、选择题（每小题2分，共20分）
1、数控车床床身中，排屑性能最差的是（A）。
A、平床身
B、斜床身
C、立床身
2、一般数控铣床是指规格（B）的升降台数控铣床，其工作台宽
度多在400mm以下。
A、较大
B、较小
C、齐全
D、系列化
3、采用数控机床加工的零件应该是（B）。
A、单一零件
B、中小批量、形状复杂、型号多变的零件
C、大批量零件
4、数控机床四轴三联动的含义是（ B）。
A、四轴中只有三个轴可以运动
B、有四个控制轴，其中任意三个轴可以联动
C、数控系统能控制机床四轴运动，其中三个轴能联动
5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（C）。
A、靠摩擦力传递扭矩
B、自锁
C、定位和便于装卸刀柄
D、以上几种情况都是
6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（ A）
A、轴向夹持
B、径向夹持
C、法兰盘式夹持
7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（B）导轨三种。
Ａ、贴塑Ｂ、静压Ｃ、动摩擦Ｄ、静摩擦
８、数控机床自动选择刀具中任选刀具的方法是采用（A）来选刀换刀。
A、刀具编码
B、刀座编码
C、计算机跟踪
9、数控机床的回转运动通常是由（B）实现的。
A、分度工作台
B、数控回转工作台
C、主轴的摆动
10、双导程蜗杆副消除传动侧隙的方法是（C）。
Ａ、缩小蜗轮蜗杆的中心距Ｂ、增大蜗轮蜗杆的中心距Ｃ、使蜗杆产生轴向移动
三、判断题（每小题2分，共２０分）
１、加工中心是可以完成一个工件所有加工工序的数控机床。
（×）２、主轴上刀具松不开的原因之一可能是系统压力不足。（√）３、对于一般数控机床和加工中心，由于采用了电动机无级变速，故简化了机械变速机构。（√）４、数控机床进给传动机构中采用滚珠丝杠的原因主要是为了提高丝杠精度。（×）５、数控机床传动丝杠的反方向间隙是不能补偿的。（×）６、自动换刀装置只需满足换刀时间短、刀具重复定位精度高的基本要求即可。（×）７、数控机床对刀具的要求是高的使用寿命、高的交换精度和快的交换速度。（√）８、有安全门的加工中心，在安全门打开的情况下也能进行加工。
（×）９、造成液压卡盘失效故障的原因，一般是液压系统故障。（×）１０、闭环控制系统是不带反馈装置的控制系统。（×）
四、简答题（每小题10分，共４０分）
１、简述数控机床对进给系统机械部分的要求。
答：（1）减少摩擦为了提高数控机床进给系统的快速响应性能和运动精度，必须减小运动件的摩擦阻力和动、静摩擦因数之差。尤其是减少丝杆传动和工作台运动导轨的摩擦，以消除低速进给爬行现象，提高整个伺服系统的稳定性。在数控机床上广泛采用滚珠丝杆和滚动导轨以及塑料滑动导轨和静压导轨来减少摩擦。在减少摩擦力的同时，还必须考虑运动部件要有适当的阻尼，以保证系统的稳定性。
（2）减少运动惯量进给系统由于经常要进行启动、停止、变速或反向，若机械传动装置惯量大，会增大负载并使系统动态性能变差。因此，在满足强度与刚度的前提下，应尽可能减小运动部件的质量以及各传动元件的尺寸，以提高传动部件对指令的快速响应能力。
（3）消除传动间隙机械间隙是造成进给系统反向死区的另一个主要原因，因此，对传动链的各个环节，包括齿轮副、丝杠螺母副、联轴器及其支撑部件等，均应采用消除间隙的结构措施。
（4）提高传动精度和刚度进给传动系统的高传动刚度主要取决于丝杠螺母副（直线运动）或蜗轮蜗杆副（回转运动）及其支撑部件的刚度。如果刚度不足，在摩擦阻力的作用下会导致工作台产生爬行现象以及造成反向死区，影响传动准确性。缩短传动链，合理选择丝杠螺母副及支撑部件等预紧，是提高传动刚度的有效途径。
（5）使用维护方便数控机床进给系统的结构设计应便于维护和保养，最大限度地减少维修工作量，以提高机床利用率。
２、顺序方式和任选方式的选刀过程各有什么特点？
答：（1）顺序选刀是将刀具按加工工序的顺序依次插入刀库的刀套中，加工时按顺序调刀。其优点结构简单、不需要刀具识别装置、驱动控制也简单，工作可靠。但若要加工不同的零件就必须重调刀具的安装顺序，顺序不能搞错，因而操作繁琐。
（2）任选刀具的换刀方式分为刀具编码、刀套编码、和记忆等。刀具编码或刀套编码需要在刀具或刀套上安装编码识别装置，换刀时通过识别装置，根据换刀指令代码，在刀库中寻找出所需要的刀具。目前，绝大多数加工中心都选用记忆方式任选换刀，这种方式能将刀具号和刀库中的刀套位置对应的记忆在数控系统的PLC中，无论刀具放在哪个刀套内都始终记忆住其位置。刀库上装有位置检测装置，可以检测出每个刀套的位置。这样刀具就可以任意取出并送回。此外，刀库上还设有机械原点，使每次选刀时就近选取。
２、数控机床机械故障的常规处理步骤有哪些？
答：（1）注意故障信息
①机械故障发生时报警号和报警提示是什么，那些指示灯和发光管指示了什么报警，系统处于何种工作状态，系统的自诊断结果是什么。
②故障发生哪个部位，执行何种指令，故障发生前进行了何种操作，轴处于什么位置，与指令值的误差量有多大。
③以前是否发生过类似故障，现场有无异常现象等。
（2）分析故障原因
①要在充分调查现场，掌握第一手资料的基础上，把故障问题正确的列出来，把故障现象表述清楚。
②善于运用发散思维，尽可能列出故障的原因以及每种可能解决的方法，进行综合、判断和筛选，最后找出解决方案。
③对故障进行深入分析的基础上，预测故障原因并拟定检查的内容、步骤和方法。（3）检测、排除故障
①先查外部后查内部。
②先查机械后查电气。
③先简单后复杂。
４、与ＰＬＣ有关的故障检测思路和方法有哪些？
答：（1）、根据故障信号诊断故障；
（2）、根据动作顺序诊断故障；
（3）、根据控制对象原理诊断故障；
（4）、根据PLC的I/O状态诊断故障；
（5）、通过梯形图诊断故障；
（6）、动态跟踪梯形图诊断故障。

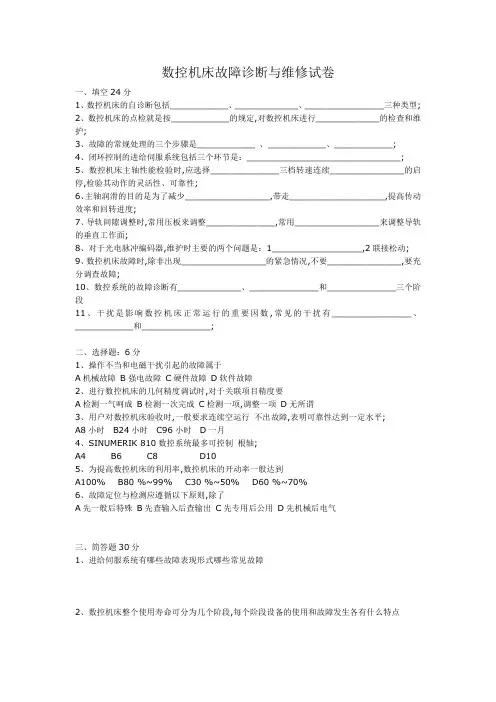

数控机床故障诊断与维修试卷 一、填空（24分） 1、数控机床的自诊断包括_____________ 、______________ 、__________________ 三种类型。 2、数控机床的点检就是按_____________ 的规定，对数控机床进行 __________________ 的检查和维护。 3、故障的常规处理的三个步骤是_____________ 、________________ 、______________ 。 4、闭环控制的进给伺服系统包括三个环节是：_______________________________ 。 5、数控机床主轴性能检验时，应选择_______________ 三档转速连续___________________ 的启停，检验其动作的灵活性、可靠性。 6、主轴润滑的目的是为了减少___________________ ，带走_________________________ ，提高传动效率和回转进度。 7、导轨间隙调整时，常用压板来调整_________________ ，常用____________________ 来调整导轨的垂直工作面。 8、对于光电脉冲编码器，维护时主要的两个问题是：（1）__________________ ，（2 ）联接松动。 9、数控机床故障时，除非岀现___________________ 的紧急情况，不要___________________ ，要充分调查故障。 10、数控系统的故障诊断有______________ 、_________________ 和_________________ 三个阶段 11、干扰是影响数控机床正常运行的重要因数，常见的干扰有 ______________________________ 、____________ 和 ________________ 。 、选择题：（6分） 1、操作不当和电磁干扰引起的故障属于（） A）机械故障 B ）强电故障C）硬件故障 D ）软件故障 2、进行数控机床的几何精度调试时，对于关联项目精度要（） A）检测一气呵成B）检测一次完成C）检测一项，调整一项D）无所谓 3、用户对数控机床验收时，一般要求连续空运行（）不出故障，表明可靠性达到一定水平A）8小时B ）24小时C）96小时D ）一月 4、SINUMERIK810 数控系统最多可控制（）根轴 A) 4 B) 6 C) 8 D) 10 5、为提高数控机床的利用率，数控机床的开动率一般达到（） A) 100% B) 80 %~99% C) 30 %~50% D ) 60 %~70% 6、故障定位与检测应遵循以下原则，除了（） A）先一般后特殊B）先查输入后查输岀C）先专用后公用D）先机械后电气 三、简答题（30分） 1、进给伺服系统有哪些故障表现形式？哪些常见故障? 2、数控机床整个使用寿命可分为几个阶段，每个阶段设备的使用和故障发生各有什么特点? 3、数控机床的故障按故障发生的部件分类、按有无报警分类各有哪几种?
一、填空题（每空1分，共20分） 1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。 2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。 3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。 4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。 5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。 6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。 7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。 8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。 一、选择题 1、数控车床床身中，排屑性能最差的是（ A ）。A、平床身 B、斜床身 C、立床身 2、一般数控铣床是指规格（ B ）的升降台数控铣床，其工作台宽度多在400mm以下。A、较大 B、 较小 C、齐全 D、系列化 3、采用数控机床加工的零件应该是（ B ）。A、单一零件B、中小批量、形状复杂、型号多变的零件 C、大批量零件 4、数控机床四轴三联动的含义是（ B ）。A、四轴中只有三个轴可以运动 B、有四个控制轴，其中任意三个轴可以联动C、数控系统能控制机床四轴运动，其中三个轴能联动 5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（ C ）A、靠摩擦力传递扭矩 B、自锁 C、定位和便于装卸刀柄 D、以上几种情况都是 6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（ A ）A、轴向夹持 B、径向夹持 C、法兰盘式夹持 7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（ B ）导轨三种。Ａ贴塑Ｂ静压Ｃ动摩擦Ｄ静摩擦 ８、数控机床自动选择刀具中任选刀具的方法是采用（ A ）来选刀换刀。 A、刀具编码 B、刀座编码 C、计算机跟踪 9、数控机床的回转运动通常是由（ B ）实现的。A、分度工作台 B、数控回转工作台C、主轴的摆动 10、双导程蜗杆副消除传动侧隙的方法是（ C ）。Ａ、缩小蜗轮蜗杆的中心距Ｂ、增大蜗轮蜗杆的中心距Ｃ、使蜗杆产生轴向移动 二、判断题（每小题2分，共２０分） １、加工中心是可以完成一个工件所有加工工序的数控机床。（×） ２、主轴上刀具松不开的原因之一可能是系统压力不足。（√） ３、对于一般数控机床和加工中心，由于采用了电动机无级变速，故简化了机械变速机构。（√） ４、数控机床进给传动机构中采用滚珠丝杠的原因主要是为了提高丝杠精度。（×） ５、数控机床传动丝杠的反方向间隙是不能补偿的。（×） ６、自动换刀装置只需满足换刀时间短、刀具重复定位精度高的基本要求即可。（×） ７、数控机床对刀具的要求是高的使用寿命、高的交换精度和快的交换速度。（√） ８、有安全门的加工中心，在安全门打开的情况下也能进行加工。（×） ９、造成液压卡盘失效故障的原因，一般是液压系统故障。（×） １０、闭环控制系统是不带反馈装置的控制系统。（×） 三、简答题（每小题10分，共４０分） １、简述数控机床对进给系统机械部分的要求。 答：（1）减少摩擦为了提高数控机床进给系统的快速响应性能和运动精度，必须减小运动件的摩擦阻力和动、静摩擦因数之差。尤其是减少丝杆传动和工作台运动导轨的摩擦，以消除低速进给爬行现象，提高整个伺服系统的稳定性。在数控机床上广泛采用滚珠丝杆和滚动导轨以及塑料滑动导轨和静压导轨来减少摩擦。在减少摩擦力的同时，还必须考虑运动部件要有适当的阻尼，以保证系统的稳定性。 （2）减少运动惯量进给系统由于经常要进行启动、停止、变速或反向，若机械传动装置惯量大，会增大负载并使系统动态性能变差。因此，在满足强度与刚度的前提下，应尽可能减小运动部件的质量以及各传动元件的尺寸，以提高传动部件对指令的快速响应能力。 （3）消除传动间隙机械间隙是造成进给系统反向死区的另一个主要原因，因此，对传动链的各个环节，包括齿轮副、丝杠螺母副、联轴器及其支撑部件等，均应采用消除间隙的结构措施。 （4）提高传动精度和刚度进给传动系统的高传动刚度主要取决于丝杠螺母副（直线运动）或蜗轮蜗杆副（回转运动）及其支撑部件的刚度。如果刚度不足，在摩擦阻力的作用下会导致工作台产生爬行现象以及造成反向死区，影响传动准确性。缩短传动链，合理选择丝杠螺母副及支撑部件等预紧，是提高传动刚度的有效途径。（5）使用维护方便数控机床进给系统的结构设计应便于维护和保养，最大限度地减少维修工作量，以提高机床利用率。２、顺序方式和任选方式的选刀过程各有什么特点？ 答：（1）顺序选刀是将刀具按加工工序的顺序依次插入刀库的刀套中，加工时按顺序调刀。其优点结构简单、不需要刀具识别装置、驱动控制也简单，工作可靠。但若要加工不同的零件就必须重调刀具的安装顺序，顺序不能搞错，因而操作繁琐。 （2）任选刀具的换刀方式分为刀具编码、刀套编码、和记忆等。刀具编码或刀套编码需要在刀具或刀套上安装编码识别装置，换刀时通过识别装置，根据换刀指令代码，在刀库中寻找出所需要的刀具。目前，绝大多数加工中心都选用记忆方式任选换刀，这种方式能将刀具号和刀库中的刀套位置对应的记忆在数控系统的PLC中，无论刀具放在哪个刀套内都始终记忆住其位置。刀库上装有位置检测装置，可以检测出每个刀套的位置。这样刀具就可以任意取出并送回。此外，刀库上还设有机械原点，使每次选刀时就近选取。 ２、数控机床机械故障的常规处理步骤有哪些？ 答：（1）注意故障信息①机械故障发生时报警号和报警提示是什么，那些指示灯和发光管指示了什么报警，系统处于何种工作状态，系统的自诊断结果是什么。②故障发生哪个部位，执行何种指令，故障发生前进行了何种操作，轴处于什么位置，与指令值的误差量有多大。③以前是否发生过类似故障，现场有无异常现象等。（2）分析故障原因 ①要在充分调查现场，掌握第一手资料的基础上，把故障问题正确的列出来，把故障现象表述清楚。 ②善于运用发散思维，尽可能列出故障的原因以及每种可能解决的方法，进行综合、判断和筛选，最后找出解决方案。 ③对故障进行深入分析的基础上，预测故障原因并拟定检查的内容、步骤和方法。 （3）检测、排除故障①先查外部后查内部。②先查机械后查电气。③先简单后复杂。 ４、与ＰＬＣ有关的故障检测思路和方法有哪些？ 答：（1）、根据故障信号诊断故障；（2）、根据动作顺序诊断故障；（3）、根据控制对象原理诊断故障；（4）、根
数控机床维修调试试题 数控机床维修调试试题（１） 1、故障率浴盆三个时期失效期、稳定期、老化期。 2、报警显示的故障和无报警显示的故障→：报警显示的故障可分为①硬件显示的故障与②软件显示的故障 3、衡量数控机床可靠性的主要指标是平均无故障时间（MTBF），它是指数控机床在一个比较长的使用过程中，两次故障间隔的平均时间。 4、平均修复时间(MTTR)是指数控机床在寿命范围内，每次从出现故障开始维修，直至能正常工作所用的平均时间。平均有效度(A)→1是考核机床可靠性和可维修性的指标. 5、硬件故障是指数控装置的印刷电路板上的集成电路芯片、分立元件、接插件以及外部连接组件等发生的故障。软件故障是指数控系统加工程序错误，系统程序和参数的设定不正确或丢失，计算机的运算出错等。干扰故障是指由于内部和外部干扰引发的故障。 6、数控机床故障维修原则：①先外部后内部；②先机械后电气；③先静后动；④先公用后专用；⑤先简单后复杂；⑥先一般后特殊。 7、试探交换法：维修人员可以利用备用的印刷电路板、集成电路芯片或元器件替换有疑点的部分。 8、数控机床检测验收内容：①机床外观检查；②机床性能及CNC功能试验；③机床几何精度检查；④机床定位精度检查；⑤机床切削精度检查；⑥最终验收。 9、点检就是按照有关维护文件的规定，对设备进行定点、定时地检查和维护。 10、数控机床主运动传动链的两端部件是主电动机与主轴，它的功用是把动力源（电动机）的运动及动力传递给主轴，使主轴带动卡盘夹持工件旋转实现主运动，并满足数控车床主轴变速和换向的需求。 11、额定转速至最高转速之间为调磁调速，恒功率输出；最低转速至额定转速之间为调压调速，恒扭矩输出。 12、主轴两种新型润滑方式：①油气润滑方式；②喷注润滑方式。 13、数控机床主轴的准停装置分接触式和非接触式两种。 14、润滑、冷却系统：—→数控的润滑系统主要包括对机床导轨、传动齿轮、滚珠丝杆及主轴箱，其形式有电动间歇润滑泵和定量式集中润滑泵。
一、判断题 1、在数控机床的检修中，应该遵循先电后机原则。（×） 2.数控机床的价格与数控机床的定位精度存在着一定的正比关系。（√） 3、在夏天为了使数控系统能超负荷长期工作，可以采取打开数控柜的门来散热。（×） 4、只要是数控机床都能进行多头螺纹加工。（X） 5、有安全门的加工中心，在安全门打开的情况下也能进行加工。（X） 6、数控机床是在普通机床的基础上将普通电气装置更换成CNC控制装置。（×） 7.滚珠丝杠副由于不能自锁，故在垂直安装应用时需添加平衡或自锁装置。（√） 8.主轴准停装置分机械控制和电气控制两种形式。 ( √ ) 二、填空题 1、在步进电机上每输入一个电脉冲，步进电机就转动一个角度，这个角度称为步距角（或者叫脉冲当量）。 2、当数控机床处于闲置时，要经常给数控系统通电，让机床空运行。 3、尽量少开数控柜柜门和强电柜柜门是为了防止加工车间空气中漂浮的灰尘、油雾和金属粉末落在印刷线路板或电子组件上。 4．分阶测量法有电阻测量法和电压测量法两种，测量电阻时先断电源。 5、数控系统更换电池时一般要在数控系统通电状态下进行。 三、选择题 1、机床故障源查找的一般原则是（C ）。 A、从易到难，从内到外 B、从难到易，从内到外 C、从易到难，从外到内 D、从难到易，从外到内 2、对于简单低值、利用率低、维修性好或修理不复杂且出现故障停机不影响生产大局的设备，维修经济性最好的维修方式是（A ）；在现代化大生产中，最应提倡的维修方式是（C）。 A 事后维修 B 定期维修 C 状态维修 D 事前维修
3、在旋转电动机转轴时，感觉不正常，说明（C）部分有故障 A电路 B 绕组 C 机械 D 接头 4、在数控机床的使用过程中，由于零部件及电子元件出现疲劳、磨损、老化等，使系统处于频发故障状态。这一期间属于数控机床故障出现的（ B ）阶段？ A、磨合期 B、衰退期 C、稳定工作期 D、诊断期 5、在电机连续运行电路中，按启动按钮或强按接触器电机不转，电机有“嗡嗡”声，松开时接触器主触点只有两触点有火花。则可能是(D)原因。。 A．短路 B．无电源 C．缺负载 D．缺相 6、试车要注意无严重跳火、冒火、异常气味、异常声音等现象，一经发现应立即（D），切断电源。 A 报告 B 闪开 C 诊断 D 停车 7、开环和闭环控制系统主要区别在于有无（） A.数控装置 B.驱动装置 C.伺服装置 D.反馈装置 8、限位开关在机床中起的作用是 D 。 A 短路开关 B 过载保护 C 欠压保护 D 行程控制 9.数控机床中，码盘是 A 反馈元件。 A 位置 B 温度 C 压力 D 流量 10．光栅尺是（ D ） A.一种能够准确地直接测量位移的工具 B.一种数控系统的功能模块 C.一种能够间接检测直线位移或角位移的伺服系统反馈元件 D.一种能够间接检测直线位移的伺服系统反馈元件 11、数控机床每次接通电源后在运行前首先应做的是（ C ）。 A．给机床各部分加润滑油 B. 检查刀具安装是否正确 C. 机床各坐标轴回参考点 D. 工件是否安装正确 问答题： 1、数控装置的作用是什么？ 数控装置的作用是将输入装置输入的数据通过内部的逻辑电路或控制软件进行编译、运算和处理后，输出各种信息和指令，用以控制机床的各部分进行规定的动作。 2、伺服驱动装置的作用是什么？ 答：在数控机床上，伺服驱动装置的作用主要有两个方面：一是使坐标轴按照数控装置给定的速度运行；二是使坐标轴按照数控装置给定的位置定位。 3、测量反馈装置的作用是什么？
数控机床故障诊断与维修试题 一、填空题（每空1分，共20分） 1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。 2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。 3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。 4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。 5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。 6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。 7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。 8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。 二、选择题（每小题2分，共20分） 1、数控车床床身中，排屑性能最差的是（A）。 A、平床身 B、斜床身 C、立床身 2、一般数控铣床是指规格（B）的升降台数控铣床，其工作台宽
度多在400mm以下。 A、较大 B、较小 C、齐全 D、系列化 3、采用数控机床加工的零件应该是（B）。 A、单一零件 B、中小批量、形状复杂、型号多变的零件 C、大批量零件 4、数控机床四轴三联动的含义是（ B）。 A、四轴中只有三个轴可以运动 B、有四个控制轴，其中任意三个轴可以联动 C、数控系统能控制机床四轴运动，其中三个轴能联动 5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（C）。 A、靠摩擦力传递扭矩 B、自锁 C、定位和便于装卸刀柄 D、以上几种情况都是 6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（ A） A、轴向夹持 B、径向夹持 C、法兰盘式夹持 7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（B）导轨三种。 Ａ、贴塑Ｂ、静压Ｃ、动摩擦Ｄ、静摩擦 ８、数控机床自动选择刀具中任选刀具的方法是采用（A）来选刀换刀。 A、刀具编码 B、刀座编码 C、计算机跟踪
《机床故障诊断与维修》期末考试题 （B卷） 一、填空题（每空格1 分共30 分） 1、电源系统分为电源和电源。 2、伺服模块由机械系统工作台、滚珠丝杠等、驱动用的电机 电机，电机和检测器回转角检测器等构成 3、闭环伺服系统。具有的伺服系统。 4、数控系统软件包括软件和软件两大类。 5、光栅尺的维护要点是和。 6、FANUC数控系统所需电源为，所以需要采用 将AC变压至200V AC。 7、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为和 两种。 8、导轨副的维护一般包括、滚动导轨副的预紧 和。 9、数控机床自动换刀装置的形式有、 和。 10、数控机床上常用的刀库形式有、、
和（密集形格子式刀库）。 11、刀具常用交换方式有和两类。 12、圆度超差有两种情况：一是，二是 13、数控机床按控制运动轨迹可分为点位控制、和 等几种。 14、数控机床的自动换刀装置中，实现和机床 之间传递和装卸刀具的装置称为刀具交换装置。 二、判断题（每小题3分共24分） （）1、数控机床的主传动常用恒功率的变速电动机。 （）2、进给机械传动系统的故障大部分是因机械部件运动质量下降造成的。 （）3、数控系统的核心是主轴驱动装置。 （）4、编码器是一个精密的测量元件，本身密封很好，不用注意防震和防污。 （）5、主轴电动机采用交流变频器控制交流变频电动机时，可在一定范围内实现主轴的有极变速。 （）6、控制油温是减少能源消耗、提高系统效率的一个重要环节。 （）7、经检查发现主轴驱动器有故障，可拆卸主轴驱动器进行检查。
（）8、直流稳压电源的功能是将非稳定交流电源变成直流电源。 三、单项选择题：（每小题3分，共30 分） 1、数控车床床身中，排屑性能最差的是（） A 平床身 B 斜床身 C 立床身 2、一般数控铣床是指规格（）的升降台数控铣床，其工作台宽 度多在400mm以下。 A 较大 B 较小 C 齐全 D 系列化 3、采用数控机床加工的零件应该是（） A 单一零件 B 大批量零件 C 中小批量、形状复杂、型号多变的零件 4、数控机床四轴三联动的含义是（） A 四轴中只有三个轴可以运动 B 有四个控制轴，其中任意三个轴可以联动 C 数控系统能控制机床四轴运动，其中三个轴能联动 5、数控系统是数控机床实现自动加工的核心，由（）组成。 A 程序 B 硬件 C 软件 D 硬件和软件 6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（）
数控机床维修大赛考试试题 注意事项： 1、考生在考试过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值 2、在裁判员确定机械、电气安全完成后方可进行精度检测和机械加工项，否则视为非法操作，裁判员有权取消其考试资格。 3、考生必须认真填写各答题卡，考试完成后上交。 4、考生在排除故障的过程中，如因为考生的原因造成机床出现新的故障，酌情扣分。但如果在考试的时间内将故障排除，不予扣分。 5、考生在参数设置环节，如修改了评分范围以外的参数，如果修改后的参数对机床运行无影响，则不予扣分，如果影响到机床正常运行，则酌情扣分，如果改善了机床的运行状态，则酌情加分。 6、所有考试成绩必须以6小时 ( 360分钟 ) 内工作完成内容进行计算。 7、由于装配、参数设置、精度检测等原因造成机床定位精度超差，根据超差数据在总成绩中扣除相应分值。（超差小于0.01mm 扣3分,0.01～0.02mm 扣5分;超过0.02mm 扣8分）。 8、在机床进给轴装配及调试过程中，没达到规定时间和没完成技术要求内容时裁判不发给选手溜板箱和轴承座定位销，达到规定时间没完成技术要求内容而要求发放定位销者，除扣除相应小分外,还需再在总成绩中扣除5分。 第一题：数控机床进给轴装配及调试（共22分） 请根据现场配备工具、Z 轴部装图及本阶段考核内容完成相应装配、准备工作并填写表一。 本阶段考核内容(所有项选手完成后需经裁判确认可方能进行下一环节) 表一 装配工艺流程卡
裁判签字：Z轴装配示意图
第二题：数控机床电气连接（共7分） 按照要求连接完毕，连接时端子排从右端第一条电缆开始编号为XT1-1，XT2-1依 次填写表二,如果因为端子排或其他原因造成电缆与端子不对应，需在备注中说明。全部连接正确得7分， 连接错误1条扣1分，扣完为止。如果出现连接不牢靠，连接过于凌乱酌情扣分。 表二：电气连接记录表
数控机床故障诊断与维修现状和发展趋势 数控机床故障诊断数控机床是个复杂的系统，组成数控机床的这些部分，由于种种原因，不可避免地会发生不同程度、不同类型的故障，导致数控机床不能正常工作。故障诊断是进行数控机床维修的第一步,它不仅可以迅速查明故障原因，排除故障,也可以起到预防故障发生与扩大的作用。 一、数控机床故障诊断的基本方法 数控设备是一种自动化程度较高，结构较复杂的先进加工设备，是企业的重点、关键设备。要发挥数控设备的高效益，就必须正确的操作和精心的维护，才能保证设备的利用率。正确的操作使用能够防止机床非正常磨损，避免突发故障；做好日常维护保养，可使设备保持良好的技术状态，延缓劣化进程，及时发现和消灭故障隐患，从而保证安全运行，故障诊断是进行数控机床维修的第一步，它不仅可以迅速查明故障原因，排除故障，也可以起到预防故障的发生与扩大的作用。一般来说，数控机床的故障诊断方法主要有以下几种： (一)常规诊断法 对数控机床的机、电、液等部分进行的常规检查，通常包括:(1) 检查电源的规格(包括电压、频率、相序、容量等)是否符合要 求;(2)CNC、伺服驱动、主轴驱动、电机、输入/输出信号的连接是否正确、可靠；(3)CNC、伺服驱动等装置内的印制电路板是否安装牢固，接插部位是否有松动；(4)CNC、伺服驱动、主轴驱动等部分的设定端、电位器的设定、调整是否正确；(5)液压、气动、润滑部件的油压、气压等是否符合机床要求;(6)电器元件、机械部件是否有明显的损坏。(二)状态诊断法 通过监测执行元件的工作状态判定故障原因。在现代数控系统中伺服进给系统、主轴驱动系统、电源模块等部件主要参数的动、静态检测,及数控系统全部输入输出信号包括内部继电器、定时器等的状态,也可以通过数控系统的诊断参数予以检查。(三)动作诊断法通过观察、监视机床的实际动作，判断动作不良部位，并由此来追溯故障源。 (四)系统自诊断法 这是利用系统内部自诊断程序或专用的诊断软件，对系统内部的关键硬件以及系统的控制软件进行自我诊断、测试的诊断方法。主
- 数控机床 一．填空题（每题4分，共36分） 1．数控加工中的最基本问题就是根据所输入的零件加工程序中有关几何形状和 的原始数据及其指令，通过相应的插补运算。按一定的关系向各个坐标轴的驱动控制器分配，从而使得驱动工作台相对主轴的运动轨迹, 以一定的精度要求逼近于所加工的零件的外形轮廓尺寸。 2．按加工批量和零件的复杂程度，试在下图区域内标出通用机床、专用机床和数控机床的适用位置。 ￥ 3．功率步进电机一般用于普通机床的数控改造，以及对精度要求较低的场合等系统。步进电机的步距角是指。对于三相步进电机，当以双相通电方式，齿数为40时。此时步距角α＝。 4．为了保证数控机床总是能在最有利的切削速度下进行加工，或实现桓速切削的功能，数控机床的主轴转速通常在其调速范围内。因此，现代数控机床常采用 作为主运动的动力源。 5．· 6．数控机床的最小设定单位是，标制着数控机床精度的分辨率，其值一般为，在编程时，所有的编程单位都应转换成与最小设定单位相应的数据。 7．通常把数控车床的床身导轨倾斜布置，可改善其和。提高机床的静 刚度。
8．数控技术是的技术；计算机数控（CNC）是指；数控机床具有、、、、等优点。 9．插补器就实现的方法而言，可用或；按其实现的功能来分类，它可分为、、等类型。 10．刀具半径补偿是指。 左偏刀具半径补偿指令和右偏刀具半径补偿指令分别为和。 二．简答题（每题6分，共18分） 1．何谓二轴半坐标数控机床 } 2．试论述数控机床的进给伺服系统是由哪几部分组成，它们分别的作用如何伺服系统常用的驱动元件是什么 3．简述数控车床采用钢板焊接床身的原因。 . 三．计算题（10分） 若加工第一象限直线OE，起点为O(0，0)，终点为E(7，4)，设累加器为3位，试按DDA法进行插补计算，并绘出插补轨迹图。 四．论述题（每题9分，共36分） @
2010级6、7班2011—2012学年秋期期中考试 《数控机床维修》试题 总分：100 时间：60分钟得分：————— 一：选择题（共10空，每空2分） 1、系统可靠性的衡量指标有平均无故障工作时间、平均修复时间、和有效度， 他们的英文简写分别是：（）、（）、（）。 A、MTBF B、MTTR C、A D、MTBR 2、数控机床地线的连接十分重要，数控柜与强电柜之间的接地电缆截面积要在（）mm2，地线必须与大地接触良好，机床设备接地电阻一般要求小于（）Ω。 3、一般数控系统允许电压波动范围为额定值的（）。 A、70%~100% B、95%~115% C、85%~110% D、100%~115% 4、SINUMERIK 810/820数控系统的系统软件全部存储于（）中。 A、EPROM B、ROM C、RAM D、CPU 5、西门子公司生产世界上最先进的数控系统，目前他们最高端的产品是（）。 A、802S B、810 C、820 D、840D 6、下列机床电气元件中用来进行位置检测的元件是（）。 A、光栅尺 B、交流接触器 C、热继电器 D、时间继电器 7、下列几种电机中会用到碳刷的是（）。 A、直流伺服电动机 B、交流伺服电动机 C、交流异步电动机 二：判断题（共10小题，每题2分） 1、数控机床是一个装有程序控制系统的机床。（） 2、系统的可靠性是指在规定的工作条件下，出现故障时快速修复的能力。（） 3、当直流伺服电动机的碳刷过短时应及时更换。（） 4、可以在机床系统断电时更换系统电池。（） 5、数控机床伺服系统按照功能和作用不同可以分为主轴伺服系统和进给伺服系统。（） 6、光栅有两种形式，一种是透射光栅，另一种是反射光栅。（） 7、光电脉冲编码器不可以用作主轴定位准停。（）
数控机床故障诊断与维修第1章数控机床故障诊断与维修的基本概念 1．1 数控机床故障诊断与维修的意义 一、数控机床的组成 数控机床由数控装置、伺服驱动装置、检测反馈装置和机床本体四大部分组成，再加上程序的输入/输出设备、可编程控制器、电源等辅助部分。 1. 数控装置(数控系统的核心)由硬件和软件部分组成，接受输入代码经缓存、译码、运算插补）等转变成控制指令，实现直接或通过PLC对伺服驱动装置的控制。 2. 伺服驱动装置是数控装置和机床主机之间的联接环节，接受数控装置的生成的进给信号，经放大驱动主机的执行机构，实现机床运动。 3. 检测反馈装置是通过检测元件将执行元件（电机、刀架）或工作台的速度和位移检测出来，反馈给数控装置构成闭环或半闭环系统。 4. 机床本体是数控机床的机械结构件（床身箱体、立柱、导轨、工作台、主轴和进给机构等。 二、数控机床故障诊断 1.故障的基本概念 故障——数控机床全部或部分丧失原有的功能。 故障诊断——在数控机床运行中，根据设备的故障现象，在掌握数控系统各部分工作原理的前提下，对现行的状态进行分析，并辅以必要检测手段，查明故障的部位和原因。提出有效的维修对策。 2.故障的分类 1）从故障的起因分类 关联性故障——和系统的设计、结构或性能等缺陷有关而造成（分固有性和随机性）。 非关联性故障——和系统本身结构与制造无关的故障。 2）从故障发生的状态分类 突然故障——发生前无故障征兆，使用不当。 渐变故障——发生前有故障征兆，逐渐严重。 3）按故障发生的性质分类 软件故障——程序编制错误、参数设置不正确、机床操作失误等引起。 硬件故障——电子元器件、润滑系统、限位机构、换刀系统、机床本体等硬件损坏造成。 干扰故障——由于系统工艺、线路设计、电源地线配置不当等以及工作环境的恶劣变化而产生。 4）按故障的严重程度分类
数控机床装调维修工考工练习题题库 单项选择题（第1题～第１00题。选择一个正确答案，将相应的字母填入题的括号中。每题0.5分，满分50分。） 1．职业道德建设与企业发展的关系是（ c ）。 A、没有关系 B、可有可无 C、至关重要 D、作用不大 2．你对职业道德修养的理解是（ c ）。 A、个人性格的修养 B、个人文化的修养 C、思想品德的修养 D、专业技能的提高 3．诚实守信是做人的行为准则，在现实生活中正确的观点是（ b ）。 A、诚实守信与市场经济相冲突 B、诚实守信是市场经济必须遵守的法则 C、是否诚实守信要视具体情况而定 D、诚实守信是“呆”、“傻”、“憨” 4．关于自由选择职业，你认为正确的是（ d ）。 A、自由选择职业与“干一行、爱一行、专一行”相矛盾 B、倡导自由选择职业，容易激化社会矛盾 C、自由选择职业与现实生活不适应，做不到 D、人人有选择职业的自由，但并不能人人都找到自己喜欢的职业 5．做好本职工作与为人民服务的关系是（ b ）。 A、本职工作与为人民服务互不相关 B、人人都是服务对象，同时人人又都要为他人服务 C、只有服务行业才是为人民服务 D、管理岗位只接受他人服务 6．企业文化的核心是（ c ）。 A、企业经营策略 B、企业形象 C、企业价值观 D、企业目标 7．企业要做到文明生产，必须做到（ d ）。 A、开展职工技术教育 B、提高产品质量 C、做好产品售后服务 D、提高职业道德素质 8．在市场经济条件下,追求利益与诚实守信的关系是（ c ）。 A、追求利益与诚实守信相矛盾，无法共存 B、诚实守信，有损自身利益 C、诚实守信是市场经济的基本法则，是实现自利追求的前提和基础 D、市场经济只能追求自身最大利益 9．在市场经济条件下，如何正确理解爱岗敬业（b ）。 A、爱岗敬业与人才流动相对立 B、爱岗敬业是做好本职工作前提与基础 C、只有找到自己满意的岗位，才能做到爱岗敬业 D、给多少钱干多少活儿，当一天和尚撞一天钟 10．生产第一线的质量管理叫（ b ）。 A、生产现场管理 B 、生产现场质量管理
模拟考试试卷A 2、数控机床机械故障诊断包括对机床运行状态的识别、预测和监视三个方面的 内容。其实用诊断方法有看、问、听、嗅触等。 3、点检就是按有关文件的规定，对数控机床进行定点、定时 、的检查和维护。 1、数控机床最适用于复杂、高精、多种批量尤其是单件小批量的机械零件的加工。（） 2．在工件或刀具自动松夹机构中，刀杆通常采用7：24的大锥度锥柄。（） 3．凡是包含测量装置的数控机床都是闭环数控机床。（） 4．数控机床中内置PLC的CPU与数控系统的CPU是同一CPU。（） 5．数控机床电控系统包括交流主电路、机床辅助功能控制电路和电子控制电路，一般将前者称 为“弱电”，后者称为“强电”。（） 6．对数控机床的各项几何精度检测工作应在精调后一气呵成，不允许检测一项调整一项，分别 进行。（） 7．用户参数在调机或使用、维修时是不可以更改的，这些参数改好后，应将参数封锁住。 （） 8．数控机床中，所有的控制信号都是从数控系统发出的。（） 9．数控机床是在普通机床的基础上将普通电气装置更换成CNC控制装置。（） 10．常用的间接测量元件有光电编码器和旋转变压器。（） 1.数控机床是在诞生的。()。 A．日本B.美国 C.英国 D.中国 2．数控机床主轴驱动应满足：()。 A．高、低速恒转矩B．高、低速恒功率 C．低速恒功率高速恒转矩D．低速恒转矩高速恒功率 3．故障维修的一般原则是：()。 A．先动后静B．先内部后外部 C．先机械后电气D．先特殊后一般 4．数控机床工作时，当发生任何异常现象需要紧急处理时应启动：（）。 A．程序停止功能B.暂停功能 C.紧停功能 D.应急功能 5．数控机床如长期不用时最重要的日常维护工作是：（）。 A．清洁B.干燥 C.通电 D.维修模拟考试试卷B1、数控机床最适用于复杂、
2017年辽宁省数控机床维修调试考试试卷 一、单项选择题（共25 题，每题 2 分，每题的备选项中，只有 1 个事最符合题意） 1、如果__个整流器件全采用品闸管，就成了三相桥式全控整流电路。 A．6 B．5 C．4 D．3 2、对电感意义的叙述，__的说法不正确。 A．线圈中的自感电动势为零时，线圈的电感为零 B．电感是线圈的固有参数 C．电感的大小决定于线圈的几何尺寸和介质的磁导率 D．电感反映了线圈产生自感电动势的能力 3、定时器相当于继电控制系统中的延时继电器。F-40系列可编程序控制器最小设定单位为__。 A．0.1s B．0.2s C．0.3s D．0.4s 4、对电子装置内部进行布置及走线时，各种线圈要__或距离要远些，注意漏磁方向，减少互感耦合等。 A．绝缘 B．保护 C．屏蔽 D．连接 5、符合新药报批人体生物利用度实验要求的叙述为 A．生物利用度的计算结果只能由血药浓度得到 B．不能用代谢产物求算生物利用度 C．缓控释制剂的药动学参数除一般的外,还应提供可以描述缓控释制剂特殊释放行为的动力学参数 D．生物等效性评价采用双单侧检验,对AUC和Cmax直接进行统计分析E．若受试制剂的AUC的95%的可信限在标准参比制剂的95%～105%的范围内,可以认为两种制剂生物等效 6、交流三相异步电动机的额定电流表示__。 A．在额定工作时，电源输入电机绕组的线电流 B．在额定工作时，电源输入电机绕组的相电流 C．电机输出的线电流 D．电机输出的相电流 7、以最高进给速度运转时，应在全行程进行，分别往复__。 A．1次和5次 B．2次和4次
C．3次和2次 D．4次和1次 8、铁磁物质的相对磁导率μr() A.A B.B C.C D.D 9、三相绕线式异步电动机起动用的频敏变阻器，起动过程中其等效电阻的变化是从大到小，其电流变化是__。 A．从大到小 B．从小到大 C．恒定不变 D．从小稍为增大 10、当ωt=120°时，ｉ1、ｉ2、ｉ3分别为__。 A．0、负值、正值 B．正值、0、负值 C．负值、0、正值 D．0、正值、负值 11、X6132型万能铣床的全部电动机都不能起动，可能是由于__造成的。A．停止按钮常闭触点短路 B．SQ7常开触点接触不良 C．换刀制动开关SA2不在正确位置 D．电磁离合器YC1无直流电压 12、温度继电器广泛应用于电动机绕组、大功率晶体管等器件的__。 A．短路保护 B．过电流保护 C．过电压保护 D．过热保护 13、职业道德通过__，起着增强企业凝聚力的作用。 A．协调员工之间的关系 B．增加职工福利 C．为员工创造发展空间 D．调节企业与社会的关系 14、噪声可分为气体动力噪声，__和电磁噪声。 A．电力噪声 B．水噪声 C．电气噪声 D．机械噪声 15、关于变压器，下列说法错误的是__。 A．变压器是一种静止的电气设备 B．变压器用来变换电压 C．变压器可以变换阻抗 D．变压器可以改变频率 16、三相交流异步电动机额定转速__。
数控机床常见故障诊断及维修 摘要：数控机床是集机、电、液、气、光高度一体化的现代技术设备，数控机床维修技术不仅是保障数控机床正常运行的前提，对数控机床的发展和完善也起到了巨大的推动作用。数控机床出现的故障多种多样，机械磨损、机械锈蚀、机械失效、加工误差大、工件表面粗糙度大、插件接触不良、电子元器件老化、电流电压波动、温度变化、干扰、滚珠丝杠副有噪声、软件丢失或本身有隐患、灰尘、操作失误等都可导致数控机床出故障。 关键词：数控机床故障诊断维修机械电子 数控机床是一种集自动控制、计算机、微电子、伺服驱动、精密机械等技术于一身的高技术产物。一旦系统的某些部分出现故障，就势必使机床停机，影响生产。所以，如何正确维护设备和出现故障时迅速诊断，确定故障部位，及时排除解决，保证正常使用，是保障生产正常进行的必不可少的工作。 1 数控机床故障诊断原则 1.1 先外部后内部 数控机床是集机械、液压、电气为一体的机床，故其故障的发生也会由这三者综合反映出来。维修人员应先由外向内逐一进行排查，尽量避免随意地启封、拆卸，否则会扩大故障，使机床大伤元气，丧失精度，降低性能。 1.2 先静后动
先在机床断电的静止状态，通过了解、观察测试、分析确认为非破坏性故障后，方可给机床通电。在运行工况下，进行动态的观察、检验和测试，查找故障。而对破坏性故障，必须先排除危险后，方可通电。 1.3 先简单后复杂 当出现多种故障互相交织掩盖，一时无从下手时，应先解决容易的问题，后解决难度较大的问题。往往简单问题解决后，难度大的问题也可能变得容易。 1.4 先机械后电气 一般来说，机械故障较易发觉，而数控系统故障的诊断则难度较大些。在故障检修之前，首先注意排除机械性的故障，往往可达到事半功倍的效果。 2 数控机床常见故障分析 根据数控机床的构成，工作原理和特点，将常见的故障部位及故障现象分析如下。 2.1 数控系统故障 2.1.1 位置环这是数控系统发出控制指令，并与位置检测系统的反馈值相比较，进一步完成控制任务的关键环节。它具有很高的工作频度，并与外部设备相联接，容易发生故障。 常见的故障有： ①位控环报警：可能是测量回路开路；测量系统损坏，位控单元
数控机床维修试题库及答案 1.数控机床：即NC机床，是装备有数控系统，采用数控技术控制的机床。 数控系统：采用数控技术实现数字控制的一整套装置和设备。 2. 数控技术：用数字化的信号对机床运动及其加工过程进行自动控制的一种方法。3. 数控机床的优点有哪些？ 4. 答案：⑴能完成很多普通机床难以加工，或者根本不能加工的复杂型面零件的加工；⑵采用数控机床，可以提高零件的加工精度，稳定产品的质量； ⑶可以提高生产效率； ⑷具有柔性，只需更换程序，就可以适应不同品种及尺寸规格的零件的加工；⑸大大减轻了工人的劳动强度。 5.我国数控系统开发研制经历了哪三个阶段？ 答案：我国在数控机床的主要装置系统的开发研制上，经过1981~1985年的技术引进、1986~1990年的消化吸收、1991~1996年开发自主版权的数控系统三个阶段。 6.我国已建立起的具有自主版权的两个数控平台：以PC机为基础的总线式、模块化、开放型单处理器平台和多处理器平台。 7.我国开发出的四个具有自主版权的基本系统：中华Ⅰ型、航天Ⅰ型、蓝天Ⅰ型、华中Ⅰ型。（广东数控系统、南京数控系统、航天数控系统、华中数控系统）8.1952年，Parsons公司与美国麻省理工学院（MIT）伺服机构研究所合作，研制出世界上第一台数控机床——三坐标立式数控铣床，标志着数控技术的诞生。 9.数控系统外部电缆的连接中一项十分重要的内容是接地线，其连接方式为辐射式。画出示意图。 10.我国供电制式是交流380V，三相；220V，单相，频率为50Hz。 11.数控机床安装、调试过程有那些工作内容？ 答案：机床的初就位和组装、数控系统的连接和调整、通电试车、机床精度和功能的调试、机床试运行。 12.数控机床安装调试时进行参数设定的目的是什么？ 答案：设定系统参数，包括设定PC（PLC）参数的目的，是当数控装置与机床连接时，能使机床具有最佳的工作性能。 13.机床通电操作的两种方式是什么？在通电试车时为以防万一，应做好什么的准备？ 答案：机床通电操作可以是一次同时接通个部分电源全面供电，或各个部分分别供电，然后再作总供电试验。在数控系统与机床联机通电试车时，为了以防万一，应在接通电源的同时，作好按压急停按钮的准备，一边随时切断电源。 14.机床自运行考验的时间，国家标准GB9061-88中规定，数控车床为16小时，加工中心为32小时。都要求连续运转。 15.数控功能的检验，除了用手动操作或自动运行来检验数控功能的有无以外，更重要的是检验其稳定性和可靠性。
龙源期刊网 https://www.doczj.com/doc/0518550951.html, 数控机床故障诊断及排除方法 作者：郭茂滨 来源：《中国新技术新产品》2013年第05期 摘要：作为当今效率非常优秀的自动化机床设备，数控机床包括了多项优秀的技术要 素，文章简要的论述了其问题分析以及处理相关的内容。 关键词：数控机床；故障；排除方法 中图分类号：TG659 文献标识码：A 1 分析问题时要遵循的原则内容 1.1 首先是外在然后是里面 数控机床是机械、液压、电气一体化的机床，因此问题的出现肯定是上述的三项内容的全面体现。因此规定维修者要按照先外在然后里面的规定来开展分析活动，也就是说如果机床出现不利现象的话，工作者要从外面开始逐渐的进行到里面。 外在的硬件活动导致的问题是所有的问题中出现几率较高的。一般都是由于检测开关、液压系统、气动系统、电气执行元件、机械装置出现问题引起的。该种问题中的一些能够经由报警体系分析。针对常见的数控体系来说，都具备问题诊断以及预警之类的特征。工作者能够结合此类措施减少诊断的领域。虽说个别问题有报警装置，不过不能够体现出全面的的要素。此时就要结合报警内容以及问题状态来研究。 1.2 先分析机械然后分析电气 因为其是一项具有高度的自动化水平的装置。机械的问题比较的易于察觉，但是体系中的问题就相对来讲要困难多了。 1.3 首先是分析静止的然后动态的 工作者应该先进行静止的，进而分析动态的，不能没有目标的胡乱进行，要询问有关人员问题出现的详细情况，查阅相关材料，才能够分析问题的所在，继而研究应对方法。 1.4 先分析共同用途的然后分析专项的 主要是由于前者是关系到整个体系的，而后者只是一个单独的部分的。 1.5 首先分析简单的然后是繁琐的
