工程量计算书

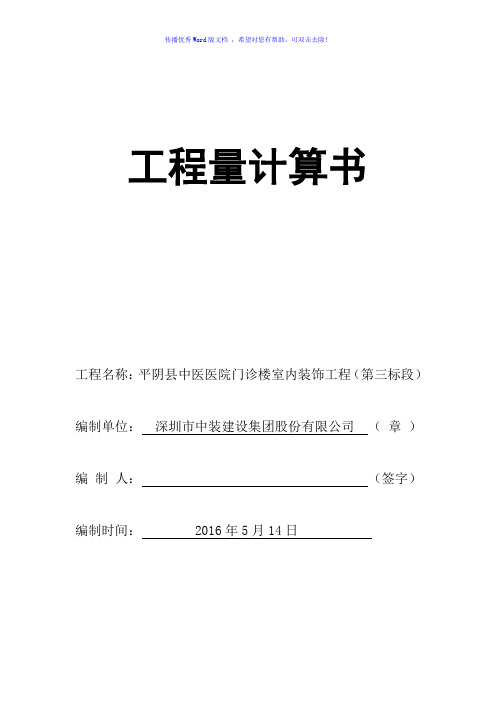

工程名称：平阴县中医医院门诊楼室内装饰工程（第三标段）编制单位：深圳市中装建设集团股份有限公司（章）编制人：（签字）编制时间： 2016年5月14日
目录
1、五层屋面部分工程量 (1)
2、四层大会议室部分工程量 (4)
3、四层小会议室部分工程量 (1)
4、楼梯间装饰部分工程量 (4)
5、1-4层新风机房装饰工程量 (1)
6、1-4层管井装饰工程量 (4)
7、1-4层电梯厅装饰工程量 (1)
8、卫生间、淋浴房及开水间部分工程量 (4)
9、房间内石膏板顶棚及涂料工程量 (1)
10、房间内窗帘盒、窗台板部分工程量 (4)
11、室内靠窗不锈钢护栏部分工程量 (1)
12、房间内部分工程量 (4)
13、部分工程量 (1)
14、部分工程量 (4)
15、部分工程量 (1)
16、部分工程量 (4)
17、部分工程量 (1)
18、部分工程量 (4)
19、部分工程量 (1)
20、部分工程量 (4)
21、部分工程量 (1)
22、部分工程量 (4)
23、部分工程量 (1)
24、部分工程量 (4)
25、部分工程量 (1)
26、部分工程量 (4)
27、部分工程量 (1)
28、部分工程量 (4)。

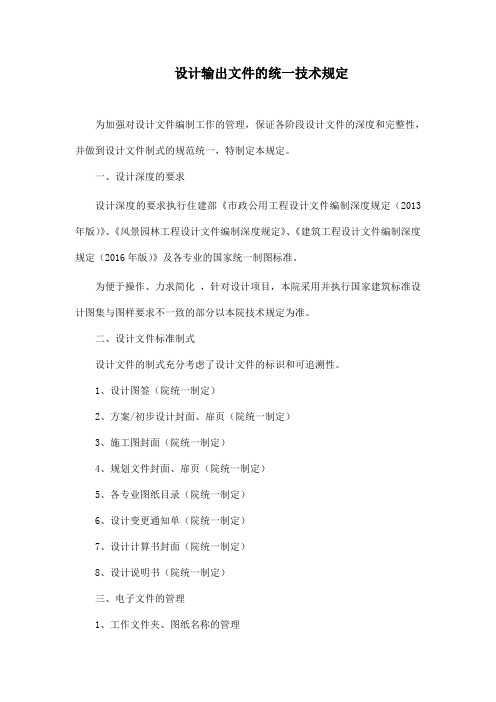

设计输出文件的统一技术规定为加强对设计文件编制工作的管理，保证各阶段设计文件的深度和完整性，并做到设计文件制式的规范统一，特制定本规定。
一、设计深度的要求设计深度的要求执行住建部《市政公用工程设计文件编制深度规定（2013年版）》、《风景园林工程设计文件编制深度规定》、《建筑工程设计文件编制深度规定（2016年版）》及各专业的国家统一制图标准。
为便于操作、力求简化，针对设计项目，本院采用并执行国家建筑标准设计图集与图样要求不一致的部分以本院技术规定为准。
二、设计文件标准制式设计文件的制式充分考虑了设计文件的标识和可追溯性。
1、设计图签（院统一制定）2、方案/初步设计封面、扉页（院统一制定）3、施工图封面（院统一制定）4、规划文件封面、扉页（院统一制定）5、各专业图纸目录（院统一制定）6、设计变更通知单（院统一制定）7、设计计算书封面（院统一制定）8、设计说明书（院统一制定）三、电子文件的管理1、工作文件夹、图纸名称的管理为便于识别、查找，设计人员及管理人员在设计院局域网工作组里的电脑名称一律采用汉字实名制。
规划设计人员应在适当、安全的硬盘区域建立工作文件夹。
工作文件夹先按年度划分，建立文件夹：如2016设计（规划）文件、2017设计（规划）文件…，再按项目划分，建立文件夹：如湖南路道路排水工程，下可设：方案、初步设计、施工图、条件交接等子文件夹（根据专业不同可自行调整）。
效果图由专人负责存档，保存在初步设计文件夹中，并应按时间标明修改顺序。
施工图文件夹下可按单项工程分别下设文件夹，如：1#厂房、综合楼、6#楼等，文件夹中依次存放：平立剖.dwg、楼梯详图.dwg等。
也可按此单项工程，将本专业的全套图纸集中在一张图纸上，此张CAD图纸的名称应完整表述图纸内容，如：1#厂房水施…等单张CAD图纸的文件名称不得用1.dwg…等指代，结合文件夹名称，其标识应具体、明确、清晰、完整、唯一。
2、设计变更的电子文件管理设计变更的方式：（1）整张图纸重出、替代原图。
计算依据是《给水排水设计手册》第二册[室内给水排水]
〖已知参数:〗
计算所在省（直辖市）: 江西
计算所在城市: 吉安
计算暴雨量重现期: 1年
天沟长度: 8.1m
计算坡长: 16m
天沟槽宽: 0.4m
积水深度: 0.22mm
天沟表面粗糙系数: 0.015
天沟坡度: 0.003
〖天沟排水计算〗
根据《手册》表8-4查得该地区降雨强度:4.15升/秒*100平方米
※天沟过水断面积
根据下面公式a得:
(公式a) 天沟过水断面积为:0.09平方米
※湿周
根据下面公式b得:
(公式b) 湿周为:0.84m
※水力半径
根据下面公式c得:
(公式c) 水力半径为:0.10m
※水流速度
根据《手册》公式8-4得:
(公式8-4) 水流速度:0.81m/s
※天沟排水量
根据下面公式d得:
(公式d) 天沟排水量:71.41升/秒
※天沟汇水面积
根据《手册》公式8-6得:
(公式8-6) 天沟汇水面积:129.60平方米
※暴雨量计算
根据下面公式e得:
(公式e)
暴雨量计算:5.38升/秒
暴雨量能排除，天沟大小满足！
※落水管选择
根据《手册》表8-2:
直径为75的立管允许排水量为10.0升/秒
满足排水要求。
计算结束！。
6 编制格式
6.1 封面及目录
6.1.1封面
施工方案及计算书封面见图6.1.1
图6.1.1施工方案、计算书封面
6.1.2目录采用自动生成模式，宋体小四号、段前段后0行，行间距固定值18磅。
6.2 段落格式
6.2.1基本格式
1 页边距上、下、左、右均为2.5cm；
2 装订线0cm，装订线位置：左；
3 全文统一采用 A
4 纸打印装订（纸张大小A4，高210mm，宽
297mm；），对于 CAD 图可采用 A4 或 A3 版式绘制，对于图幅较大的可采用A3 加长纸，但均折叠成 A4 纸版式装订。
4 页眉1.5cm、页脚1.75cm
1）页眉：XX项目施工方案 (宋体五号、加粗、底画线1.0磅)；
2）页脚：XX (仅编页码，宋体五号，单面打印右对齐,双面打印居中)。
6.2.2施工组织设计文件采用四级标题格式，标题、正文及图表的段落格式要求见表6.2.2所示。
表6.2.2 标题、正文及图表段落格式。

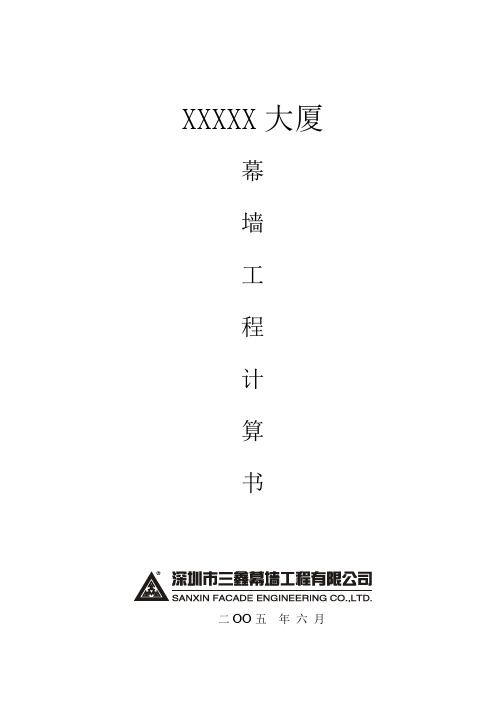

XXXXX大厦幕墙工程计算书二OO五年六月项目名称签字栏签字栏项目名称 1. 目录1.目录2.幕墙结构计算说明2.1.工程概况在此键入工程的概况2.2.幕墙设计计算依据2.2.1.建筑物所在地区的自然条件按《基本结构荷载规范》GB50009-2001(2006年版)中的有关规定：=0.50 kN/m2 (100年一遇)a)基本风压：Wb)基本雪压：S=0.50 kN/m2 (100年一遇)c)地面粗糙度：B类地区d)抗震设防烈度：8度，设计地面加速度：0.2g。
2.2.2.幕墙结构设计依据a)幕墙工程招标文件.b)设计院提供的施工图文件.c)其他有关本次招标工作的说明文件等.2.2.3.幕墙结构设计和施工的引用规范2.2.3.1.建筑类-设计规范及标准《民用建筑热工设计规范》 GB 50176-93 《公共建筑节能设计标准》 GB 50189-2005 《民用建筑节能设计标准（采暖居住建筑部分）》 JGJ 26-95 《夏热冬冷地区居住建筑节能设计标准》 JGJ 134-2001 《夏热冬暖地区居住建筑节能设计标准》 JGJ 75-2003 《既有采暖居住建筑节能改造技术规程》 JGJ 129-2000 2.2.3.2.结构类-设计规范及规程《建筑结构荷载规范》 GB 50009-2001（2006年版）《混凝土结构设计规范》 GB 50010-2002 《建筑抗震设计规范》 GB 50011-2001 《钢结构设计规范》 GB 50017-2003《冷弯薄壁型钢结构设计规范》 GB 50018-2002 《铝合金结构设计规范》 GB50429-2007 《建筑结构可靠度设计统一标准》 GB 50068-2001 2.2.3.3.幕墙类-设计规范及规程《建筑幕墙》 GB/T21086-2007 《玻璃幕墙工程技术规范》 JGJ 102-2003 《金属与石材幕墙工程技术规范》 JGJ 133-2001 《建筑玻璃应用技术规程》 JGJ 113-2003 2.2.3.4.门窗类-设计规范及标准《铝合金门》 GB/T8478-2003 《铝合金窗》 GB/T8479-2003 2.2.3.5.检测验收类-规范及方法《钢结构工程施工质量验收规范》 GB 50205-2001 《建筑外窗水密性能分级及检测方法》 GB/T 7108-2002 《建筑外窗空气隔声性能分级及检测方法》 GB/T 8485-2002 《建筑密封材料试验方法》 GB/T 13477-2002 《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T 15227-2007 《采暖居住建筑节能检验标准》 JGJ 132-2001 《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001 2.2.3.6.铝型材及板材类-规范及标准《铝合金建筑型材第1部分：基材》 GB/T 5237.1-2004 《铝合金建筑型材第2部分：阳极氧化、着色型材》 GB/T 5237.2-2004 《铝合金建筑型材第3部分：电泳涂漆型材》 GB/T 5237.3-2004 《铝合金建筑型材第4部分：粉末喷涂型材》 GB/T 5237.4-2004 《铝合金建筑型材第5部分：氟碳漆喷涂型材》 GB/T 5237.5-2004 《铝合金建筑型材第6部分：隔热型材》 GB/T 5237.6-2004 2.2.3.7.玻璃类-规范及标准《夹层玻璃》 GB 9962-1999《浮法玻璃》 GB 11614-1999 《建筑用安全玻璃防火玻璃》 GB 15763.1-2001 《建筑用安全玻璃钢化玻璃》 GB 15763.2-2005 《中空玻璃》 GB/T 11944-2002 《着色玻璃》 GB/T 18701-2002 《镀膜玻璃第一部分阳光控制镀膜玻璃》 GB/T 18915.1-2002 《镀膜玻璃第二部分低辐射镀膜玻璃》 GB/T 18915.2-2002 2.2.3.8.石材类-规范及标准《建筑材料放射性核素限量》 GB 6566-2001 《天然石材统一编号》 GB/T 17670-1999 《天然花岗石建筑板材》 GB/T 18601-2001 《干挂饰面石材及其金属挂件》 JC 830.1,830.2-2005 2.2.3.9.钢材类-规范及标准《优质碳素结构钢》 GB/T 699-1999 《不锈钢棒》 GB/T 1220-2007 《合金结构钢》 GB/T 3077-1999 《碳钢焊条》 GB/T 5117 《低合金钢焊条》 GB/T 5118 《预应力筋用锚具、夹具和连接器》 GB/T 14370-2000 《优质碳素结构钢冷轧薄钢板（卷）及钢带》 GB 11253 《不锈钢冷轧钢板和钢带》 GB/T3280-2007 《建筑钢结构焊接技术规程》 JGJ 81－2002 《预应力筋用锚具、夹具和连接器应用技术规程》 JGJ 85-2002 《建筑用不锈钢绞线》 JG/T200-2007 2.2.3.10.密封材料类－规范及标准《建筑用硅酮结构密封胶》 GB 16776-2005 《建筑窗用弹性密封胶》 JC 485-2007 《幕墙玻璃接缝用密封胶》 JC/T 882-2001 《石材用建筑密封胶》 JC/T 883-2001《建筑用防霉密封胶》 JC/T 885-2001《干挂石材幕墙用环氧胶粘剂》 JC/T 887-2001《中空玻璃用弹性密封胶》 JC/T 486-20012.3.幕墙设计计算计算机集成软件系统a. ANSYS 通用有限元分析软件；b. 3D3S 钢结构计算软件。

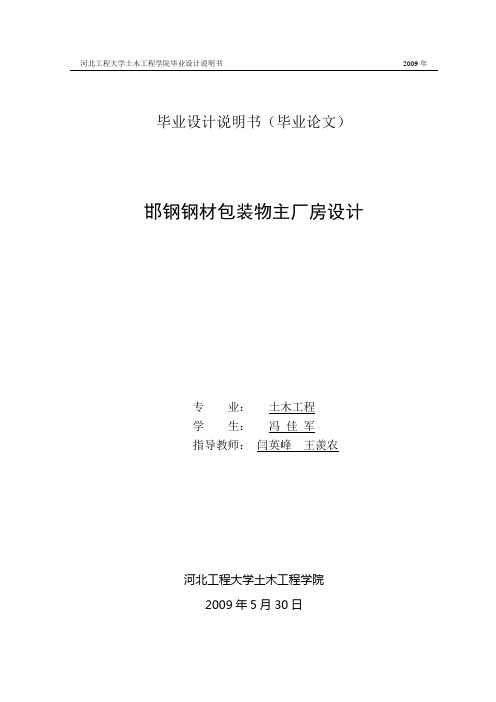

毕业设计说明书（毕业论文）邯钢钢材包装物主厂房设计专业：土木工程学生：冯佳军指导教师：闫英峰王羡农河北工程大学土木工程学院2009年5月30日摘要本设计为单层厂房，采用新型的钢结构类型—门式刚架轻型结构。
针对传统意义上的建筑产品，门式刚架在施工周期、结构适用性上都是具备明显优势，在经济造价方面的优越性是该型建筑的强大生命力所在。
本方案有两台10吨吊车，跨度为2跨，分别是：18m和12m,屋脊高度是10.700m，柱距为7.5m，屋面坡度1:20，基本风压系数是0.40KN/m2。
本设计由建筑方案设计和结构方案设计组成。
建筑方案设计确定厂房的柱网布置图、平面图及立面图。
结构方案设计根据《门式刚架轻型房屋钢结构技术规程》、《钢结构设计规范》、《建筑结构荷载规范》等进行设计。
结构设计内容包括：刚架柱、刚架梁、抗风柱、吊车梁、檩条、压型钢板、屋面及柱间支撑、连接节点、柱脚设计以及基础的设计与验算，并按构造要求布置围护结构。
本工程采用摩擦型高强度螺栓，性能等级为10.9级，基础采用混凝土C20。
完成手算计算设计后，运用CAD、PKPM2005软件绘制建筑图和结构图。
关键词：门式刚架设计计算材料绘图AbstractThis design is single-layer industrial mill building structure, employs a new type of steel construction—portal frame light steel structure. Comparing with traditional buildings, portal frame has notable advantages thanks to its economical in cost, voluminous space and short construction time. This scheme is with two 10t cranes, with 2 spans portal frame, the spans is 18m and 12m, the hip height is 10.700m, spacing of column is 6m, roof gradient is 1:20, and wind reference pressure is 0.40kN/m2. The function of architectural design and structural design is discussed in this scheme. Architectural designs determine location plan, column network, plane plan, and section plan. Structural design is based on the Technical Specification for Steel Structure of Light-weight Buildings with Portal Frames, the Code for Design of Steel Structures, and the Load Code for the Design of Steel Structures. The contents of designcontain the calculation and checkout of column frame, girder frame, wind-resistant column, crane girders, purlin, profiled steel sheeting, roof and column bracing，connection, column-base and foundation. Based on detailing requirements to design envelope system. This project employs high strength bolt of friction type with behavior grade of 10.9, C20 concrete shall be used from foundation. All of the calculation design was finished, drawing of architecture plan and structure plan is made byCAD、PKPM2005.Keyword: portal frame calculation of design material drawing目录0绪论 (1)0.1轻型钢结构定义 (1)0.2门式刚架结构的特点 (1)0.3门式刚架的结构形式 (1)1工程概况 (2)1.1工程概况 (2)1.2自然条件 (2)2荷载统计 (3)2.1 恒荷载： (3)2.2 活荷载: (3)2.3 风荷载 (3)2.4 屋面构件 (3)2.5 屋面支撑系统设计 (3)3 檩条设计 (3)3.1荷载标准值 (4)3.2 内力计算 (4)3.3 截面选择及截面特性 (5)4 吊车梁设计 (9)4.1吊车荷载计算 (9)4.2内力计算 (10)4.3截面选择 (11)4.4 验算 (12)5 墙梁设计 (19)5.1荷载计算 (19)5.2内力计算 (20)5.3强度验算： (21)5.4挠度验算 (25)6抗风柱设计 (25)6.1荷载计算 (25)6.2截面选择及验算 (26)7刚架验算 (27)7.1刚架内力组合 (27)7.2 刚架梁截面验算 (32)7.3 边柱刚架截面验算 (34)7.4中柱刚架截面验算 (37)7.5 刚架变形验算 (40)8节点验算 (40)8.1设计资料 (40)8.2梁与柱相交的节点域 (40)8.3 边跨梁柱和跨中梁柱高强度连接螺栓计算 (41)8.4 端板厚度计算 (43)8.5 刚接柱脚锚栓计算 (43)9牛腿设计 (48)9.1强度计算 (48)10基础设计 (49)10.1基础类型选择 (49)10.2确定地基持力层和基础埋置深度 (49)10.3确定地基承载力 (49)10.4基础梁设计 (50)10.5基础结构设计 (51)参考文献 (57)附件1外文翻译附件2实习报告。
摘要本次毕业设计题目为全城华庭C2公寓设计。
总建筑面积约为37002m，采用框架承重结构，主体结构层数为6层，层高均为3m。
抗震设防烈度为6度。
本毕业设计主要完成下列内容：一、建筑设计阶段：根据建筑的重要性，建筑所在地的抗震设防烈度，工程地质勘查报告，建筑场地的类别及建筑的高度和层数来确定建筑的结构形式、建筑平面、剖面及立面设计。
二、结构计算阶段：包括竖向荷载作用下的框架计算和水平地震荷载作用下内力计算，内力组合：考虑地震荷载作用下的梁、柱最不利内力组合，梁柱配筋，楼板计算，楼梯计算,基础计算等。
三、施工图设计阶段：根据上述计算结果来最终确定构件布置和构件配筋以及根据规范的要求来确定结构构件的构造措施。
本次设计共完成建筑图纸8张，结构图纸张。
此设计选用常用的框架结构形式，通过本次毕业设计使我对所学的专业知识能够有机的结合起来，达到融会贯通；同时还对框架结构的荷载传递路径，内力计算、组合以及构件截面配筋，楼梯、基础等设计进行了系统研究和掌握，为以后参加工作，更好的运用所学的知识提供了很大的帮助。
关键词：框架；结构设计；内力组合；配筋计算ABSTRACTThis thesis is aimed at the design of buildings in theQuan Cheng Hua Ting residential district in Heng yang. . The total building area is about 3700sq.m. It adopts frame structure and the main structure has 6 floors with the storey height of 3m. The seismic intensity is 6 degrees.First, architectural design stage: According to building importance,the seismic fortification intensity of building location, geological prospecting works report, the type of construction sites and construction of the high and low-rise building to determine the structure、construction plane、elevation profiles and design;Second, structure computation stage: Including the vertical load calculation under the framework and level of internal forces under earthquake load calculation,combination of internal forces: Consider the role of earthquake load beams, columns most disadvantaged combination of internal forces, reinforced beams, calculation of the floor、stairs、basis and so on.Third, construction drawing design stage: Based on the above calculation results to determine the final component layout and components as well as reinforcement in accordance with the requirements of standardized components to determine the structure of the structural measures.The design of a total of 8 completed construction drawings, structural drawings .This design selects the commonly used portal frame construction form, enables me to the specialized knowledge which through this graduation project studies the organic union, to comprehensively; At the same time also on the framework of load transfer path, internal force calculation、combination and reinforced cross-section. Have study and master the system on staircases, the basis of design and so on. For the future to work better by the use of the knowledge acquired to provide a lot of help.Keywords :Frames; Structural design; Combine inside the dint; Reinforcement calculation参考文献[1] GB 50009—2001，建筑结构荷载规范[S]. 北京：中国建筑工业出版社，2001[2] GB 50010—2002混凝土结构设计规范[S]. 北京：中国建筑工业出版社，2002[3] GB 50011—2001，建筑抗震设计规范[S]. 北京：中国建筑工业出版社，2001[4] GB 50223—2004，建筑抗震设防分类标准GB 50223—2004[S].北京：中国建筑工业出版社，2004[5] GB 50007—2002建筑地基基础设计规范[S].北京：中国建筑工业出版社，2002[6] GB 50025—2004湿陷性黄土地区建筑规范[S].北京：中国建筑工业出版社，2004[7] 03G329—1建筑物抗震构造详图[C].北京：中国建筑标准设计研究院出版，2003[8] GB/T50105—2001建筑结构制图标准[S].北京：中国计划出版社，2002[9] 中国有色工程设计研究总院.混凝土结构构造手册.［Ｍ］.北京：中国建筑工业出版社.2003[10] 梁兴文、王社良、李晓文等编著. 混凝土结构设计原理.［Ｍ］.北京：科学出版社，2003[11] 梁兴文、史庆轩编著. 混凝土结构设计.［Ｍ］.北京：科学出版社，2004[12] 梁兴文、史庆轩主编. 土木工程专业毕业设计指导.［Ｍ］.北京：科学出版社，2003致谢在此，我要特别感谢在我几个月的毕业设计过程中给予了我辛勤指导的导师陈高老师以及其他几位老师。
空调负荷计算书计算：审核：审定：2013-11-101项目概况本项目建设净用地面积为48050.5平方米，总建筑面积207783.63平方米。
该项目1号楼为6层商业，地下2层地下室，建筑高度为34.2M。
2号楼为21层酒店，地下2层地下室，建筑高度为82.75m。
3.4号楼为21层住宅，地下1层地下室，建筑高度为65.9M。
5号楼为20层住宅，地下2层地下室，建筑高度为62.9M。
6.7号楼为22层住宅，地下1层地下室，建筑高度为68.9M。
本子项为1号楼。
2计算依据一、外墙和屋面传热冷负荷计算公式外墙或屋面传热形成的计算时刻冷负荷Qτ(W)，按下式计算：Qτ=KFΔtτ-ξ(1.1)式中F—计算面积，㎡；τ—计算时刻，点钟；τ-ξ—温度波的作用时刻，即温度波作用于外墙或屋面外侧的时刻，点钟；Δtτ-ξ—作用时刻下，通过外墙或屋面的冷负荷计算温差，简称负荷温差，℃。
注：例如对于延迟时间为5小时的外墙,在确定16点房间的传热冷负荷时,应取计算时刻τ=16,时间延迟为ξ=5,作用时刻为-5=11。
这是因为计算16点钟外墙内表面由于温度波动形成的房间冷负荷是5小时之前作用于外墙外表面温度波动产生的结果。
当外墙或屋顶的衰减系数β<0.2时，可用日平均冷负荷Qpj代替各计算时刻的冷负荷Qτ：Qpj=KFΔtpj(1.2)式中Δtpj—负荷温差的日平均值，℃。
二、外窗的温差传热冷负荷通过外窗温差传热形成的计算时刻冷负荷Qτ按下式计算：Qτ=KFΔtτ (2.1)式中Δtτ—计算时刻下的负荷温差，℃；K—传热系数。
三、外窗太阳辐射冷负荷透过外窗的太阳辐射形成的计算时刻冷负荷Qτ，应根据不同情况分别按下列各式计算：1.当外窗无任何遮阳设施时Qτ=FCsCaJwτ (3.1)式中Jwτ—计算时刻下太阳总辐射负荷强度,W/㎡；2.当外窗只有内遮阳设施时Qτ=FCsCaCnJwτ (3.2)式中Jwτ—计算时刻下太阳总辐射负荷强度,W/㎡；3.当外窗只有外遮阳板时Qτ=[F1Jnτ+FJnnτ]CsCa (3.3)注：对于北纬27度以南地区的南窗，可不考虑外遮阳板的作用，直接按式(3.1)计算。
毕业设计计算书与外文翻译的要求按照《河北建筑工程学院毕业设计（论文）规范》的要求，特做以下说明：（一）、设计计算书1、毕业设计计算书（论文）应独立按要求的顺序装订成册：2、中、英文内容摘要是毕业设计（论文）的内容不加注释和评论的简短陈述，具有独立性和自含性。
包括：课题来源、主要设计、实验方法。
摘要是本人主要完成成果的高度概括。
要求不少于400汉字，并将中文摘要对应译成英文。
3、计算书的目录一律按三级要求编写，即有章、节、条三个层次，以方便阅读。
4、毕业设计计算书（论文）字数不少于2万字，并按规定格式要求全部单面打印；外文参考资料阅读量不少于10万印刷符。
（1）标题的设置在正文中要求各项标题层次分明。
标题中的章、节、条、款、项等层次一律用阿拉伯数字连续编号，不同层次的数字之间加下圆点相隔（即圆点加于数字的右下角），最末数字后面不加标点。
标题层次的划分，一般不宜超过3节，3节不够时，可将层次再细划分。
不出现“孤立”编号，例如，不应出现只有1.1.1而无1.1.2等后续编号的情况；如确实需要该标题，可采用不带编号和标志的标题，字体字号与同等层次标题相同(目录中不必列出)。
章节编号数码与标题之间应空一个汉字距离，条款数码与标题之间应空半个汉字距离。
标题编号不准用Word的自动编号功能，一律用手工编号。
标题末不加任何标点符号。
例如：第一级标题—第1章第二级标题～～～～1.1第三级标题～～～～1.1.1第四级标题～～～～1.第五级标题～～～～1)第六级标题～～～～(1)（2）标题的文字标题的文字要精练明确，一般不超过15个字。
其具体处理如下：①标题应准确贴切地概括本层次正文的内容。
②标题应以名词或名词性词组为主，尽可能避免用非名词结构的词语（例如：提高系统的可靠性）。
③尽量不用虚词（例如：的、地、之等）。
④同一标题下属的同级标题，其结构形式、语言风格应尽可能一致。
⑤标题中不易产生歧义时，尽量不用标点。
例如：“图表的使用”中“图”和“表”间省去顿号后不易产生歧义。
工程编号第册/共册本册共页结构设计计算书工程总称：某镇政府办公楼专业：结构设计（计算）：（签字）日期：2011-4-14目录一、工程概况二、设计计算依据三、结构计算参数选取四、荷载取值五、上部结构计算结果汇总1.结构设计总信息2.周期、震型、地震作用与位移输出文件3.各层平面荷载图4.各层平面配筋图5.底层竖向导荷标准值图6.构件计算六、基础计算七、其他计算一、工程概况建设单位：建设地址：建筑长度：51.540Ｍ；建筑宽度：16.740Ｍ；建筑高度：18.300Ｍ；建筑层数：五层；建筑面积：3300平方米；结构类型：现浇框架结构二、设计计算依据1．主要选用的国家标准、部颁标准与地方标准《建筑结构可靠度设计统一标准》（GB50068-2001）《建筑结构荷载规范》（GB50009-2001）06年版《建筑抗震设计规范》（GB50011-2010）《混凝土结构设计规范》（GB50010-2002）《建筑桩基技术规范》（JGJ94-2008）《建筑地基基础设计规范》（GB50007-2002）《建筑地基基础设计规范》（DB33/1001-2003浙江标准）《工程建设标准强制性条文房屋建筑部分》（2002年版）《全国民用建筑工程设计技术措施2003》2．结构计算所采用的软件结构计算分析软件采用中国建筑科学研究院开发的PKPM系列软件，三维空间分析程序SATWE，2008年10月版本。
3．需要说明的相关计算资料工程地质工程勘察报告三、结构计算参数选取建筑结构的安全等级：三级地基基础设计等级：丙级材料的强度等级：混凝土强度等级：基础垫层混凝土强度Ｃ15；基础混凝土强度Ｃ25；上部主体结构混凝土强度Ｃ25；其他构件混凝土强度Ｃ20。
砌体强度等级：±0.00以下采用ＭＵ15混凝土实心砖，Ｍ10水泥砂浆±0.000以上部分砌体用烧结页岩多孔砖，M7.5水泥砂浆砌筑。
地面以上内墙采用混凝土砌块,M10混合砂浆砌筑。
钢筋强度等级：主体结构梁、柱采用ＨＲＢ335钢筋；其余均采用ＨＰＢ235 建筑抗震设防分类：丙类抗震设防烈度：6度设计基本地震加速度0.05g建筑场地类别：Ⅱ类抗震等级：四级基本风压值(单位KN/㎡)：0.45雪压(单位KN/㎡)：0.45地面粗糙度类别：B类地下水位（最高、最低）：±0.00相当的黄海高程：现场定室内外高差：- 0.03米砌体结构施工质量控制等级：Ｂ级设计地震分组：第一组设计特征周期值为：0.45S。
地震周期折减系数：0.7四、荷载取值1、恒荷载梁荷载：370砖墙取7.1KN/m2,一砖墙取4.56KN/m2,半砖墙取2.9KN/m2.水泥砂浆面层总厚度25名称做法厚度（mm)容重(KN/m3)重量KN(m2)水泥砂浆楼面1:1.5水泥砂浆面13 20 0.26 1:2.5水泥砂浆底12 20 0.24 纯水泥浆一道 2 20 0.04 钢筋混凝土楼板120 25 3.00 板底20厚粉刷抹平20 17 0.34静载分项系数 1.2 楼面静载 3.9 活载分项系数 1.4 楼面活载 2.0设计值7.5非上人屋面名称做法厚度（mm)容重(KN/m3)重量KN(m2)非上人屋面高分子卷材 4 12 0.05 1：3水泥砂浆找平20 20 0.40 憎水珍珠岩保温层60 4 0.24 1：3水泥砂浆找平20 20 0.40 1:6水泥焦渣找坡50 15 0.75 钢筋混凝土楼板120 25 3.00 板底20厚粉刷抹平20 17 0.34静载分项系数 1.2 楼面静载 5.2 活载分项系数 1.4 楼面活载0.7设计值7.22、可变荷载代表值1) 从《荷载规范》及《全国民用建筑工程设计技术措施》中直接选取楼面活载标准值疏散楼梯 3.5 kN/m2楼面 2.0 kN/m2走廊 2.5 kN/m2卫生间： 4.0 kN/m22)上人、不上人屋面活载标准值不上人屋面0.5 kN/m2结构方案的选定本工程采用框架结构，梁截面的选定：梁高为1/12~1/15的梁跨度，砖墙下均设置梁，柱截面的选定：柱截面不宜小于350mm，且不宜小于两宽+100mm，柱截面高度不小于400mm。
板厚的确定：h=（1/30~1/35）板宽（按最小值）。
建筑结构的总信息|| SATWE 中文版 | | 文件名: WMASS.OUT | | | |工程名称 : 设计人 : | |工程代号 : 校核人 : 日期:2011/ 4/11 |总信息 ..............................................结构材料信息: 钢砼结构混凝土容重 (kN/m3): Gc = 26.00钢材容重 (kN/m3): Gs = 79.00水平力的夹角(Rad): ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按一次加荷方式计算风荷载计算信息: 计算X,Y两个方向的风荷载地震力计算信息: 计算X,Y两个方向的地震力特殊荷载计算信息: 不计算结构类别: 框架结构裙房层数: MANNEX= 0转换层所在层号： MCHANGE= 0墙元细分最大控制长度(m) DMAX= 1.00墙元网格: 侧向出口结点是否对全楼强制采用刚性楼板假定否强制刚性楼板假定是否保留板面外刚度是采用的楼层刚度算法剪弯刚度算法结构所在地区全国风荷载信息 ..........................................修正后的基本风压 (kN/m2): WO = 0.10地面粗糙程度: A 类结构基本周期（秒）: T1 = 0.30是否考虑风振: 是体形变化分段数: MPART= 1各段最高层号: NSTi = 5各段体形系数: USi = 1.30地震信息 ............................................振型组合方法(CQC耦联;SRSS非耦联) CQC计算振型数: NMODE= 15地震烈度: NAF = 6.00场地类别: KD = 2设计地震分组: 一组特征周期 TG = 0.35多遇地震影响系数最大值 Rmax1 = 0.04罕遇地震影响系数最大值 Rmax2 = 0.00框架的抗震等级: NF = 4剪力墙的抗震等级: NW = 4活荷重力荷载代表值组合系数: RMC = 0.50周期折减系数: TC = 0.70结构的阻尼比 (%): DAMP = 5.00是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否斜交抗侧力构件方向的附加地震数 = 0活荷载信息 ..........................................考虑活荷不利布置的层数从第 1 到5层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算------------柱，墙，基础活荷载折减系数------------- 计算截面以上的层数---------------折减系数1 1.002---3 0.854---5 0.706---8 0.659---20 0.60> 20 0.55调整信息 ........................................中梁刚度增大系数： BK = 2.00梁端弯矩调幅系数： BT = 0.85梁设计弯矩增大系数： BM = 1.00连梁刚度折减系数： BLZ = 0.60梁扭矩折减系数： TB = 0.40全楼地震力放大系数： RSF = 1.000.2Qo 调整起始层号： KQ1 = 10.2Qo 调整终止层号： KQ2 = 50.2Qo 调整上限： KQ_L = 2.00框支柱调整上限： KZZ_L = 5.00顶塔楼内力放大起算层号： NTL = 0顶塔楼内力放大： RTL = 1.00框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级:是九度结构及一级框架梁柱超配筋系数 CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1是否调整与框支柱相连的梁内力 IREGU_KZZB = 0剪力墙加强区起算层号 LEV_JLQJQ = 1强制指定的薄弱层个数 NWEAK = 0配筋信息 ........................................梁箍筋强度 (N/mm2): JB = 210柱箍筋强度 (N/mm2): JC = 210墙分布筋强度 (N/mm2): JWH = 210边缘构件箍筋强度 (N/mm2): JWB = 210梁箍筋最大间距 (mm): SB = 100.00柱箍筋最大间距 (mm): SC = 100.00墙水平分布筋最大间距 (mm): SWH = 200.00墙竖向分布筋最小配筋率 (%): RWV = 0.30结构底部单独指定墙竖向分布筋配筋率的层数: NSW = 0 结构底部NSW层的墙竖向分布配筋率: RWV1 = 0.60设计信息 ........................................结构重要性系数: RWO = 1.00柱计算长度计算原则: 有侧移梁柱重叠部分简化: 不作为刚域是否考虑 P-Delt 效应：否柱配筋计算原则: 按单偏压计算按高规或高钢规进行构件设计: 否钢构件截面净毛面积比: RN = 0.85梁保护层厚度 (mm): BCB = 30.00柱保护层厚度 (mm): ACA = 30.00是否按砼规范(7.3.11-3)计算砼柱计算长度系数: 否剪力墙构造边缘构件的设计执行高规7.2.17-4: 是抗震设计的框架梁端配筋考虑受压钢筋: 否荷载组合信息 ........................................ 恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50特殊荷载分项系数: CSPY = 0.00活荷载的组合系数: CD_L = 0.70风荷载的组合系数: CD_W = 0.60活荷载的重力荷载代表值系数: CEA_L = 0.50剪力墙底部加强区信息................................. 剪力墙底部加强区起算层号 LEV_JLQJQ= 1剪力墙底部加强区终止层号, IWF= 2********************************************************** 各层的质量、质心坐标信息 **********************************************************层号塔号质心 X 质心 Y 质心 Z 恒载质量活载质量附加质量(m) (m) (t) (t)5 1 11.869 36.221 17.800 232.4 4.6 0.04 1 11.868 36.396 14.500 907.2 34.8 0.03 1 11.587 36.453 11.200 978.2 79.7 0.02 1 11.600 36.351 7.900 1014.7 81.10.01 1 11.752 36.485 4.600 1102.4 83.9 0.0活载产生的总质量 (t): 284.092恒载产生的总质量 (t): 4234.894附加总质量 (t): 0.000结构的总质量 (t): 4518.986恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量和附加质量活载产生的总质量和结构的总质量是活载折减后的结果 (1t = 1000kg)********************************************************** 各层构件数量、构件材料和层高 **********************************************************层号塔号梁元数柱元数墙元数层高累计高度(混凝土) (混凝土) (混凝土) (m) (m)1 1 142(25) 64(25) 0(30) 4.600 4.6002 1 132(25) 64(25) 0(30) 3.300 7.9003 1 126(25) 64(25) 0(30) 3.300 11.2004 1 117(25) 64(25) 0(30) 3.300 14.5005 1 32(25) 16(25) 0(30) 3.300 17.800********************************************************** 风荷载信息 **********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y5 1 14.93 14.9 49.3 10.92 10.9 36.04 1 13.66 28.6 143.7 42.61 53.5 212.73 1 12.36 41.0 278.8 38.60 92.1 516.72 1 10.94 51.9 450.1 34.20 126.3 933.61 1 13.08 65.0 749.0 41.01 167.3 1703.4===========================================================================各楼层等效尺寸(单位:m,m**2)===========================================================================层号塔号面积形心X 形心Y 等效宽B 等效高H 最大宽BMAX最小宽BMIN1 1 730.53 11.87 36.34 51.38 14.46 51.38 14.462 1 730.53 11.87 36.34 51.38 14.46 51.38 14.463 1 730.53 11.87 36.34 51.38 14.46 51.38 14.464 1 730.53 11.87 36.34 51.38 14.46 51.38 14.465 1 184.05 11.87 36.20 11.49 15.84 15.84 11.49===========================================================================各楼层的单位面积质量分布(单位:kg/m**2)===========================================================================层号塔号单位面积质量 g[i] 质量比 max(g[i]/g[i-1],g[i]/g[i+1])1 1 1623.82 1.082 1 1500.12 1.043 1 1448.16 1.124 1 1289.48 1.005 1 1287.28 1.00===========================================================================计算信息===========================================================================计算日期 : 2011. 4.11开始时间 : 9:37:29可用内存 : 364.00MB第一步: 数据预处理第二步: 计算每层刚度中心、自由度、质量等信息第三步: 组装刚度矩阵并分解FALE 自由度优化排序Beginning Time : 9:37:31.67 End Time : 9:37:32. 9 Total Time (s) : 0.42FALE总刚阵组装Beginning Time : 9:37:32.10 End Time : 9:37:32.43 Total Time (s) : 0.33VSS 总刚阵LDLT分解Beginning Time : 9:37:32.43 End Time : 9:37:32.46 Total Time (s) : 0.03VSS 模态分析Beginning Time : 9:37:32.48 End Time : 9:37:32.50 Total Time (s) : 0.02 形成地震荷载向量形成风荷载向量形成垂直荷载向量VSS LDLT回代求解Beginning Time : 9:37:33.39 End Time : 9:37:33.40 Total Time (s) : 0.01第六步: 计算杆件内力开始时间 : 9:37:34 活载随机加载计算计算杆件内力结束日期 : 2011. 4.11时间 : 9:37:43总用时 : 0: 0:14=========================================================================== 各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的 X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的 X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX，RJY，RJZ: 结构总体坐标系中塔的侧移刚度和扭转刚度===========================================================================Floor No. 1 Tower No. 1Xstif= 11.8686(m) Ystif= 36.7030(m) Alf = 0.0000(Degree)Xmass= 11.7520(m) Ymass= 36.4852(m) Gmass(活荷折减)= 1270.1187( 1186.2495)(t)Eex = 0.0057 Eey = 0.0132Ratx = 1.0000 Raty = 1.0000Ratx1= 0.4712 Raty1= 0.4764 薄弱层地震剪力放大系数= 1.15RJX = 5.7607E+05(kN/m) RJY = 8.8901E+05(kN/m) RJZ = 2.4352E+08(kN/m)---------------------------------------------------------------------------Floor No. 2 Tower No. 1Xstif= 11.8686(m) Ystif= 36.7030(m) Alf = 0.0000(Degree)Xmass= 11.6003(m) Ymass= 36.3508(m) Gmass(活荷折减)= 1177.0172( 1095.8812)(t)Eex = 0.0131 Eey = 0.0213Ratx = 2.6530 Raty = 2.6238Ratx1= 1.4286 Raty1= 1.4286 薄弱层地震剪力放大系数= 1.00RJX = 1.5283E+06(kN/m) RJY = 2.3326E+06(kN/m) RJZ = 6.3835E+08(kN/m)---------------------------------------------------------------------------Floor No. 3 Tower No. 1Xstif= 11.8686(m) Ystif= 36.7030(m) Alf = 0.0000(Degree)Xmass= 11.5868(m) Ymass= 36.4526(m) Gmass(活荷折减)= 1137.6447( 1057.9266)(t)Eex = 0.0138 Eey = 0.0151Ratx = 1.0000 Raty = 1.0000Ratx1= 1.4286 Raty1= 1.4286 薄弱层地震剪力放大系数= 1.00RJX = 1.5283E+06(kN/m) RJY = 2.3326E+06(kN/m) RJZ = 6.3835E+08(kN/m)---------------------------------------------------------------------------Floor No. 4 Tower No. 1Xstif= 11.8686(m) Ystif= 36.7030(m) Alf = 0.0000(Degree)Xmass= 11.8684(m) Ymass= 36.3962(m) Gmass(活荷折减)=976.8021( 942.0046)(t)Eex = 0.0000 Eey = 0.0185Ratx = 1.0000 Raty = 1.0000Ratx1= 5.7143 Raty1= 5.7143 薄弱层地震剪力放大系数= 1.00RJX = 1.5283E+06(kN/m) RJY = 2.3326E+06(kN/m) RJZ = 6.3835E+08(kN/m)---------------------------------------------------------------------------Floor No. 5 Tower No. 1Xstif= 11.8686(m) Ystif= 36.6749(m) Alf = 0.0000(Degree)Xmass= 11.8686(m) Ymass= 36.2207(m) Gmass(活荷折减)=241.4951( 236.9240)(t)Eex = 0.0000 Eey = 0.0702Ratx = 0.2500 Raty = 0.2500Ratx1= 1.0000 Raty1= 1.0000 薄弱层地震剪力放大系数= 1.00RJX = 3.8208E+05(kN/m) RJY = 5.8315E+05(kN/m) RJZ = 2.4394E+07(kN/m)---------------------------------------------------------------------------============================================================================结构整体抗倾覆验算结果============================================================================抗倾覆力矩Mr 倾覆力矩Mov 比值Mr/Mov 零应力区(%)X风荷载 1157425.2 771.1 1501.08 0.00Y风荷载 367167.5 1985.8 184.90 0.00X 地震 1157425.2 12828.6 90.22 0.00Y 地震 367167.5 13987.4 26.25 0.00============================================================================结构整体稳定验算结果============================================================================ 层号 X向刚度 Y向刚度层高上部重量 X刚重比 Y刚重比1 0.439E+06 0.597E+06 4.60 45190. 44.65 60.782 0.687E+06 0.803E+06 3.30 33327. 67.98 79.533 0.704E+06 0.813E+06 3.30 22369. 103.85 119.914 0.681E+06 0.764E+06 3.30 11789. 190.61 213.985 0.193E+06 0.239E+06 3.30 2369. 268.91 333.45该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应********************************************************************** * 楼层抗剪承载力、及承载力比值 * **********************************************************************Ratio_Bu: 表示本层与上一层的承载力之比---------------------------------------------------------------------- 层号塔号 X向承载力 Y向承载力 Ratio_Bu:X,Y---------------------------------------------------------------------- 5 1 0.1371E+04 0.1046E+04 1.00 1.004 1 0.5569E+04 0.4415E+04 4.06 4.223 1 0.7044E+04 0.5705E+04 1.27 1.292 1 0.8469E+04 0.6890E+04 1.20 1.211 1 0.6754E+04 0.5443E+04 0.80 0.79。
