示功图测录

第八章示功图测录与分析示功图是气缸内工质压力随气缸容积或曲轴转角变化的图形。

它通过专门的测量仪器——示功器进行测量。

它是研究柴油机气缸内工作过程完善程度的重要依据，也是用来计算柴油机指示功率的依据，同时还可作为柴油机动力计算和强度计算的资料。

通过示功图可研究气缸内的燃烧过程、燃烧放热规律，计算缸内温度，评估扫气过程，计算柴油机指示功率，确定柴油机最大爆发压力和压缩压力等等。

由于它能以图形显示气缸内的工作过程，而且测试仪器简单实用，因此在柴油机测试中，示功图的测取占有非常重要的地位。

通常，在船舶轮机管理中应定期测录运转柴油机的示功图，且对测取的示功图进行计算和分析。

根据其计算和分析结果，结合其它运转参数来判断柴油机的工作性能，并可对其进行适当的调整，保证柴油机在最佳状态下运转，提高其经济性、动力性和可靠性。

第一节示功图的测录测取气缸示功图的仪器统称为示功器。

根据其工作原理的不同，示功器可分为机械式示功器、气电式示功器和电子式示功器。

船上常用的是机械示功器。

随着电子技术的应用，在现代船舶上，电子式示功器的使用也不断增多。

一、机械式示功器机械式示功器是一种使用较早的示功器，目前在船用低速和部分中速柴油机上仍在使用，它是利用机械位移方法测量气缸内压力和活塞位移。

机械示功器按使用的示功弹簧形式不同，可以分为螺旋弹簧式和柱簧式两种。

两者在结构原理上相同，所不同的是前者使用螺旋形弹簧，刚度小，适合于转速为400r/min以下的柴油机使用；后者使用等强度柱形弹簧，刚度大，适合于转速在700～1000r/min的柴油机使用。

以下主要介绍螺旋弹簧式示功器。

1．结构和工作原理机械示功器的结构原理如图8-1-1所示，它由压力感受机构、转筒机构和记录机构三部分组成。

压力感受机构包括小活塞5、活塞杆4及示功弹簧1等，用来感受气缸内压力变化并以示功器小活塞位移输出；转筒机构包括绳索9和转筒8，用来反映柴油机活塞位移；记录机构包括杠杆3和画笔机构2，具有平行放大作用，画笔的自由端装有铜笔尖10。

《船舶柴油机》课程标准一、课程信息考试考查□是是《船舶柴油机》是轮机工程技术专业的一门重要的职业技术课程，旨在为学生掌握必需的船舶柴油机相关知识和技能、适应日后工作奠定坚实的理论和实践基础。

通过本课程的学习，掌握现代船舶柴油机的工作原理、结构，了解柴油机示功图的测量、功率的计算和热平衡，了解柴油机的性能指标和重要参数；具有对船舶柴油机常见故障的判断和机理分析能力，具有船舶柴油机的管、用、养、修所必须的技能。

掌握动力装置的组成和类型，了解轴系的组成、结构、工作原理和检测方法；了解螺旋桨结构、原理和安装方法。

结合课程教学，培养学生的精精益求精的工匠精神，培养思维能力、创新意识以及自学能力。

本课程在培养高素质技能型轮机工程技术人才方面起着综合提高的作用，对学生的职业能力培养和职业素养的养成起着支撑或促进作用。

本门课程作为船舶轮机员（三管轮）的适任考证课程。

其前导课程是“轮机工程基础”、“热工基础”、“电工与电子技术”等专业基础课程，后续课程是“动力装置拆装”、“顶岗实习”，前导后续课程衔接得当。

表2 课程功能定位分析通过本门课程的学习，能使学生进一步理解和践行社会主义核心价值观，增强对国家海洋强国战略的使命感和认同感，树立民族复兴的责任感，培育精益求精的工匠精神，养成较强的集体意识和团队合作精神，能够进行有效的人际沟通和协作，具有一定的专业创新能力，获得船舶动力装置的工作原理和运行管理方面的基本知识、基本理论和基本技能，养成独立操作和管理船舶主推进动力装置的综合能力，掌握分析实际问题和应急应变解决突发问题的方法，为日后适任工作岗位、进一步学习和研究打下良好的基础。

四、课程目标按照STCW公约（2010修正案）、中华人民共和国海船船员适任考试和发证规则、中华人民共和国《主推进动力装置》课程考试大纲所规定的船舶轮机员（三管轮）适任标准与岗位能力标准，确定本课程的知识目标、能力目标以及素质目标。

（一）素质目标● 树立民族复兴的责任感，能为国家的海洋强国和航运强国战略尽到自己的职责；● 培育爱岗敬业、精益求精的工匠精神；● 尊重劳动、热爱劳动，具有较强的实践能力；● 具有较强的团队合作精神，能够进行有效的人际沟通和协作；● 养成善于动脑、勤于思考、及时发现问题的学习习惯；● 培养理论联系实际、善于分析和解决工程实际问题的能力；● 培养职业化思维能力和科学求实的精神；● 培育终身学习的思想，培养学习新技术的能力，增强创新意识。

大连海事大学继续教育学院（函授）教学周历版本：K 修改状态：0 DMU －2－095－1课程名称： 船舶柴油机 2013~2014 学年 第 1 学期 专业、层次、年级： 轮机工程专科12级 主讲教师： 刘勤安 教材名称： 主推进动力装置 中国海事服务中心组织编写 2008函授站站长签字：函授站大连海事大学继续教育学院（函授）教学周历版本：K 修改状态：0 DMU －2－095－1课程名称：船舶电气设备及系统 2013 ~2014 学年 第1学期 专业、层次、年级：轮机工程专科12级 主讲教师： 张春来 教材名称：《船舶电气（自学教材）》、《船舶电气培训教材》函授站站长签字：函授站大连海事大学继续教育学院（函授）教学周历版本：K 修改状态：0 DMU －2－095－1课程名称： 轮机英语听力与会话 2013 ~2014 学年 第 1 学期 专业、层次、年级： 轮机专科2012级 主讲教师： 段绪旭 教材名称： 轮机英语听力与会话/中海服/交通函授站站长签字：函授站大连海事大学继续教育学院（函授）教学周历版本：K 修改状态：0 DMU －2－095－1课程名称： 船舶辅机 2013 ~2014 学年 第 1 学期专业、层次、年级：轮机专科2012级 主讲教师： 陈海泉 教材名称： 《船舶辅机》2010版陈海泉编，大连海事大学出版社函授站站长签字：函授站轮机工程专科2012级船舶辅机平时作业第一次作业1.泵的性能参数有哪些？2.写出泵的工作扬程表达式，并说明每一项的物理意义。

3.写出并简要说明保证泵正常吸入条件的表达式。

4.写出并简要说明保证泵正常排出条件的表达式。

5.简述影响往复泵容积效率的主要因素。

6.往复泵上为何要设空气室，对空气室的管理应注意哪些问题？7.简述影响往复泵正常吸入的因素。

8.简述往复泵工作时没有水排出的可能原因。

9.简述齿轮泵流量不能太大的原因。

10.简述影响齿轮泵容积效率的因素。

《汽车试验学》课程教学大纲一、课程目标《汽车试验学》是理论性、实践性相兼有的车辆工程专业的一门专业选修课，是车辆工程专业学生从事相关试验的基础。

通过本课程的学习，使学生对现代车辆实验的内容、方法、使用的仪器及试验原理有较全面地了解，并能够对所测数据进行处理与分析。

培养学生初步的科学研究能力，为其进一步的汽车设计以及研究和处理工程技术问题奠定科学技术基础。

通过本课程的理论学习，使学生具备如下知识和能力：1.培养学生善于勇于发现、分析问题、综合动手解决问题的能力。

2.能够参照相关标准和规范，对汽车基本性能实验进行方案制定、实验测试、数据处理及指标评价，熟悉典型测试设备的工作原理并合理的选取测试工具。

3.能够对汽车典型总成（发动机、变速器等）的常规实验项目进行方案制定、实验测试及数据处理。

4.能够对汽车排气污染物及噪声进行测定，熟悉检测原理，依据相关国家标准评判车辆环保特性。

5.培养学生具有自主学习和终身学习的意识，有不断学习和适应发展的能力。

二、课程教学的内容及学时分配1.课程理论教学内容及要求《汽车试验学》课程主要以讲授、讨论、实验课为主，以课堂测验、课后作业为辅。

结合多媒体教学、启发式教学、结合配套实验课教学。

本课程目标、知识单元与学时分配见表1。

表1 课程目标、知识单元与学时分配2.课程实验教学内容及要求《汽车试验学》课程实验注重基础知识、基本技能的培养，以加强学生基本汽车测试技术训练，着重于试验操作和实践技能的训练。

通过课程实验，熟练掌握汽车常用传感器、汽车试验常用物理量测量方法及仪表、汽车试验信号采集系统、汽车典型总成试验与测试、汽车整车性能试验。

通过实验，使学生具备如下知识和能力：1）、学会汽车整车以及各总成部件测试设备和仪器的操作、报告撰写基础知识，培养学生在实验中提出问题、分析问题、解决问题的能力和对实验数据的综合处理、归纳分析、得出实验结论的能力。

2）、通过该实验课的基本训练，使学生学会正确使用各种汽车整车以及各总成部件测试设备和仪器，训练提高学生的实际动手能力。

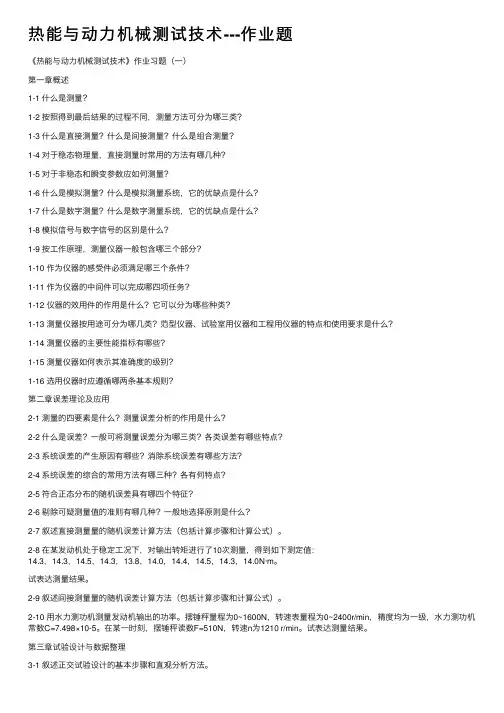

热能与动⼒机械测试技术---作业题《热能与动⼒机械测试技术》作业习题（⼀）第⼀章概述1-1 什么是测量？1-2 按照得到最后结果的过程不同，测量⽅法可分为哪三类？1-3 什么是直接测量？什么是间接测量？什么是组合测量？1-4 对于稳态物理量，直接测量时常⽤的⽅法有哪⼏种？1-5 对于⾮稳态和瞬变参数应如何测量？1-6 什么是模拟测量？什么是模拟测量系统，它的优缺点是什么？1-7 什么是数字测量？什么是数字测量系统，它的优缺点是什么？1-8 模拟信号与数字信号的区别是什么？1-9 按⼯作原理，测量仪器⼀般包含哪三个部分？1-10 作为仪器的感受件必须满⾜哪三个条件？1-11 作为仪器的中间件可以完成哪四项任务？1-12 仪器的效⽤件的作⽤是什么？它可以分为哪些种类？1-13 测量仪器按⽤途可分为哪⼏类？范型仪器、试验室⽤仪器和⼯程⽤仪器的特点和使⽤要求是什么？1-14 测量仪器的主要性能指标有哪些？1-15 测量仪器如何表⽰其准确度的级别？1-16 选⽤仪器时应遵循哪两条基本规则？第⼆章误差理论及应⽤2-1 测量的四要素是什么？测量误差分析的作⽤是什么？2-2 什么是误差？⼀般可将测量误差分为哪三类？各类误差有哪些特点？2-3 系统误差的产⽣原因有哪些？消除系统误差有哪些⽅法？2-4 系统误差的综合的常⽤⽅法有哪三种？各有何特点？2-5 符合正态分布的随机误差具有哪四个特征？2-6 剔除可疑测量值的准则有哪⼏种？⼀般地选择原则是什么？2-7 叙述直接测量量的随机误差计算⽅法（包括计算步骤和计算公式）。

2-8 在某发动机处于稳定⼯况下，对输出转矩进⾏了10次测量，得到如下测定值：14.3，14.3，14.5，14.3，13.8，14.0，14.4，14.5，14.3，14.0N·m。

试表达测量结果。

2-9 叙述间接测量量的随机误差计算⽅法（包括计算步骤和计算公式）。

2-10 ⽤⽔⼒测功机测量发动机输出的功率。
