OptiX Metro100的组网应用

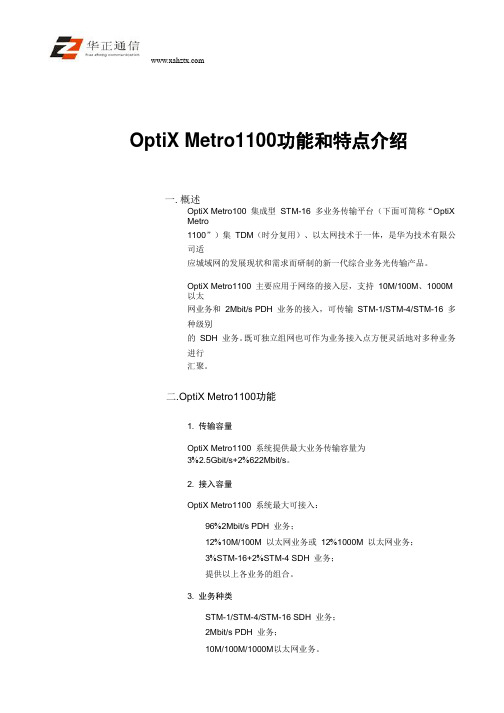

OptiX Metro1100功能和特点介绍一.概述OptiX Metro100集成型STM-16多业务传输平台（下面可简称“OptiXMetro1100”）集TDM（时分复用）、以太网技术于一体，是华为技术有限公司适应城域网的发展现状和需求而研制的新一代综合业务光传输产品。

OptiX Metro1100主要应用于网络的接入层，支持10M/100M、1000M以太网业务和2Mbit/s PDH业务的接入，可传输STM-1/STM-4/STM-16多种级别的SDH业务。

既可独立组网也可作为业务接入点方便灵活地对多种业务进行汇聚。

二.OptiX Metro1100功能1.传输容量OptiX Metro1100系统提供最大业务传输容量为3%2.5Gbit/s+2%622Mbit/s。

2.接入容量OptiX Metro1100系统最大可接入：96%2Mbit/s PDH业务；12%10M/100M以太网业务或12%1000M以太网业务；3%STM-16+2%STM-4 SDH业务；提供以上各业务的组合。

3.业务种类STM-1/STM-4/STM-16 SDH业务；2Mbit/s PDH业务；10M/100M/1000M以太网业务。

4.业务调度能力OptiX Metro1100系统具备强大的业务调度能力，可支持88%88 VC-4的高阶交叉、1764%1764 VC-12的低阶交叉。

5.辅助接口1个Ethernet管理接口；1个F&f接口；1个二线公务联络电话接口；4个RS-232数据接口，3路开关量输入、1路开关量输出。

6.网络保护对于E1业务，可采用PP（通道保护）、MSP（复用段保护）、SNCP（子网连接保护）和共享光纤虚拟路径保护等保护方式。

对于映射VC-12的10M/100M以太网业务可采用PP、MSP保护方式进行保护；对于映射VC-3的10M/100M以太网业务和GE业务可采用SNCP保护方式进行保护。

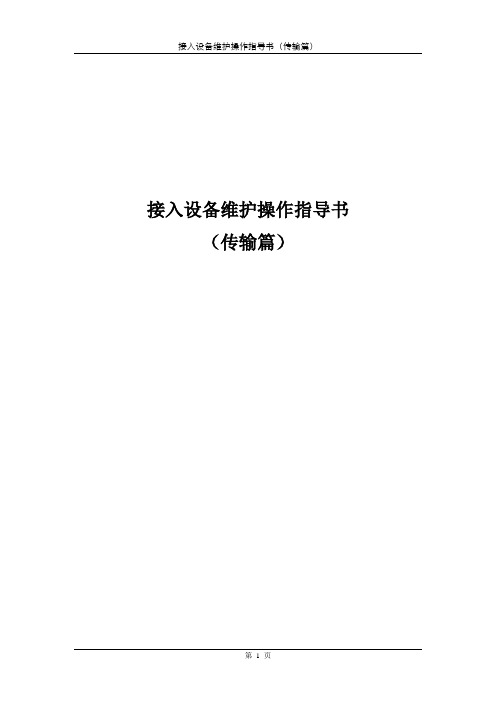

接入设备维护操作指导书（传输篇）目录1设备结构 (3)1.1M ETRO1000设备 (3)1.1.1总体结构 (3)1.1.2正面板说明 (3)1.1.3背面各部分说明 (4)1.1.4Metro1000主控板接口功能 (6)1.2M ETRO100设备 (8)1.2.1外形 (8)1.2.2面板介绍 (8)1.2.3系统结构 (10)2设备操作指导及注意事项 (10)2.1设备硬件操作注意事项 (10)2.1.1Metro1000设备主控板区别和分类 (10)2.1.2Metro1000指示灯含义 (11)2.1.3Metro100指示灯含义 (11)2.2单板更换指导 (12)2.2.1Metro1000主控板更换 (12)2.2.2光板和支路板更换 (12)2.2.3Metro100更换单板注意事项 (12)2.2.4Metro1000设备SCB单板备件兼容性和操作指导 (13)2.2.5接入设备光口尾纤环回注意事项 (14)2.2.6光口LOS或LOF、再生段或复用段误码处理步骤 (14)1 设备结构1.1 Metro1000设备1.1.1 总体结构OptiX 155/622H采用盒式集成设计，由机盒、风扇板、电源滤波板、插板区和防尘网构成，如下图1所示：1. 设备机盒2. 风扇板3. 插板区4. 电源滤波板5. 防尘网图1 OptiX 155/622H设备背面外观图1.1.2 正面板说明OptiX 155/622H设备的正面板如图2所示。

图2 OptiX 155/622H正面板示意图图2左侧有一个红色的“ALMCUT”开关键，当设备有一般或严重等级以上的故障出现时，将有声光告警产生，此时将告警切除开关由“ALM_ON”按到“ALMCUT”的位置将切除告警声。

在告警没有排除前，拨动“ALMCUT”开关键到非告警切除位置“ALM_ON”时，告警声仍然发出。

注意：当告警切除开关处于告警切除状态时，设备的声音告警就会彻底关闭，即使以后再发生新告警，设备也不会发告警声。

OptiX Metro100设备硬件构造以OptiX Metro100混合业务接入类型设备为例，按功能将系统构造划分为如图1所示的几部分：•2xSTM-1线路单元•E1支路单元•以太网单元•穿插单元•时钟单元•控制单元•电源单元•堆叠单元•外置UPM单元OptiX Metro100系统构造图OptiX Metro100设备的逻辑板位分布如表所示。

机盒介绍OptiX Metro100机盒前后面板上的接口、指示灯、按钮和开关。

OptiX Metro100机盒上的接口及按钮各标签代表的含义如表所示。

功能单元介绍OptiX Metro100各功能单元的功能和特性。

PDH单元的功能如表1所示。

SDH单元的功能如表2所示。

时钟单元的功能如表3所示。

电源单元的功能如表4所示。

以太网单元的功能如表5所示。

扩展单元的功能如表6所示。

电源集中管理单元UPM在高可靠性环境中，OptiX Metro100支持使用UPM电源盒作为电源系统，通过COM口对电源盒进展监控。

面板图UPM反面面板如下列图。

UPM的面板指示灯电源盒面板左侧的整流模块指示灯有：•整流模块故障状态灯〔ALM〕—红色指示灯•整流模块输出状态灯〔Vout〕—绿色指示灯电源盒面板上方的监控模块指示灯有：•电源系统故障状态灯〔ALM〕—红色指示灯•电源系统状态灯〔RUN〕—绿色指示灯接口电源盒面板上共有4个接口，各接口类型和用途如表1所示。

电源参数UPM的电源参数如表2所示。

光纤和线缆OptiX Metro100采用G.657A2光纤连接器，光纤连接器如下列图。

OptiX Metro100的光纤连接器电源线OptiX Metro100的设备电源线包括直流电源线和交流电源线。

分别如图1和图2所示。

图1OptiX Metro100的直流电源线缆图2 OptiX Metro100的交流电源线缆保护地线OptiX Metro100的保护地线如图3所示。

图3 OptiX Metro100的保护地线业务线缆OptiX Metro100的E1电缆如表所示。

目录第1章安装和操作指南...........................................................................................................1-11.1 面板介绍.............................................................................................................................1-11.1.1 接口.........................................................................................................................1-21.1.2 操作按键..................................................................................................................1-21.1.3 指示灯......................................................................................................................1-31.2 设备安装.............................................................................................................................1-41.2.1 在机柜中安装设备....................................................................................................1-41.2.2 壁挂式安装设备.......................................................................................................1-71.2.3 在桌面上安装设备....................................................................................................1-91.2.4 连接线缆................................................................................................................1-101.3 LCD控制面板操作指南....................................................................................................1-111.3.1 启动设备................................................................................................................1-131.3.2 LCD密码...............................................................................................................1-141.3.3 登录LCD [Main]菜单.............................................................................................1-141.3.4 退出[Main]菜单......................................................................................................1-151.3.5 配置E1业务缺省配置方案....................................................................................1-161.3.6 配置10M/100M以太网业务缺省配置方案.............................................................1-171.3.7 查询和修改网元IP.................................................................................................1-181.3.8 查询和修改网元ID.................................................................................................1-181.3.9 查询网元当前时钟源..............................................................................................1-191.3.10 设置网元时钟源优先级........................................................................................1-191.3.11 查询网元主机软件版本........................................................................................1-201.3.12 查询和设置以太网端口属性.................................................................................1-201.3.13 查询E1端口的阻抗.............................................................................................1-201.3.14 查询和设置端口通道的环回.................................................................................1-211.3.15 查询网元紧急告警...............................................................................................1-211.3.16 查询和设置网元日期............................................................................................1-221.3.17 查询和设置网元时间............................................................................................1-221.3.18 修改Admin用户密码...........................................................................................1-221.4 Web-LCT操作指南..........................................................................................................1-231.4.1 与OptiX Metro 100的连接....................................................................................1-241.4.2 查询网元IP地址....................................................................................................1-261.4.3 使用Web-LCT登录网元........................................................................................1-261.4.4 配置LMS保护组...................................................................................................1-271.4.5 采用缺省配置法配置E1业务.................................................................................1-271.4.6 采用缺省配置法配置以太网10M/100M 以太网EPL业务.....................................1-291.4.7 配置E1业务..........................................................................................................1-311.4.8 在双光口ADM设备中配置以太网EPL业务.........................................................1-321.4.9 配置SNC保护组...................................................................................................1-351.4.10 配置开销字节.......................................................................................................1-361.4.11 查询和配置PDH接口属性...................................................................................1-381.4.12 查询和配置以太网端口属性.................................................................................1-391.4.13 备份网元数据.......................................................................................................1-40 1.5 常见问题...........................................................................................................................1-411.5.1 测试设备指示灯.....................................................................................................1-411.5.2 关闭告警声............................................................................................................1-411.5.3 复位设备................................................................................................................1-411.5.4 无法登录Web-LCT网管终端................................................................................1-421.5.5 如何使用Web-LCT修改LCD控制面板的密码.....................................................1-421.5.6 如何使用iManager T2000修改LCD控制面板的密码..........................................1-421.5.7 如何获得Web-LCT的帮助信息.............................................................................1-431.5.8 如何处理Web-LCT打不开的问题.........................................................................1-431.5.9 客户端无法登录T2000服务器..............................................................................1-441.5.10 在T2000网管系统中无法登录网元.....................................................................1-441.5.11 T2000操作界面中缺少功能菜单..........................................................................1-44插图目录图1-1 OptiX Metro 100外形（~100V–240V交流输入+8 x E1+10M/100M）.................1-1图1-2 OptiX Metro 100外形（–48V– –60V直流输入+8 x E1+1000M）........................1-1图1-3 安装挂耳（设备安装在ETSI机柜中）.................................................................1-4图1-4 安装挂耳（设备安装在19英寸机柜中）..............................................................1-5图1-5 安装地线..............................................................................................................1-5图1-6 固定机盒..............................................................................................................1-6图1-7 OptiX Metro 100安装在机柜中的效果图..............................................................1-6图1-8 安装挂耳..............................................................................................................1-7图1-9 固定机盒..............................................................................................................1-8图1-10 壁挂式安装效果图..............................................................................................1-8图1-11 脚垫粘贴图.........................................................................................................1-9图1-12 桌面安装示意图................................................................................................1-10图1-13 各种线缆在安装位置.........................................................................................1-10图1-14 OptiX Metro 100启动后初始界面.....................................................................1-14图1-15 计算机直接与OptiX Metro 100连接.................................................................1-24图1-16 计算机通过局域网与OptiX Metro 100连接......................................................1-26图1-17 组网图..............................................................................................................1-27图1-18 无保护链组网图................................................................................................1-29图1-19 端口分配..........................................................................................................1-29图1-20 无保护链组网图................................................................................................1-31图1-21 业务时隙图.......................................................................................................1-32图1-22 无保护链组网图................................................................................................1-33图1-23 端口分配..........................................................................................................1-33图1-24 组网图..............................................................................................................1-35图1-25 业务时隙图.......................................................................................................1-36表格目录表1-1 OptiX Metro 100面板的接口说明.........................................................................1-2表1-2 OptiX Metro 100面板的LCD和按键说明.............................................................1-2表1-3 OptiX Metro 100面板指示灯的说明.....................................................................1-3表1-4 LCD控制面板的操作菜单...................................................................................1-11表1-5 Guest和Admin用户的操作范围........................................................................1-15表1-6 缺省业务配置方案..............................................................................................1-16表1-7 缺省业务配置方案..............................................................................................1-17表1-8 Web-LCT配置业务的过程..................................................................................1-23表1-9 缺省业务配置方案..............................................................................................1-28表1-10 缺省业务配置方案............................................................................................1-29第1章安装和操作指南1.1 面板介绍OptiX Metro 100根据电源模块和业务接入类型的不同，可以有多种配置，各种配置的盒体结构都是一样的，只是在提供的接口种类和数量上存在差异。

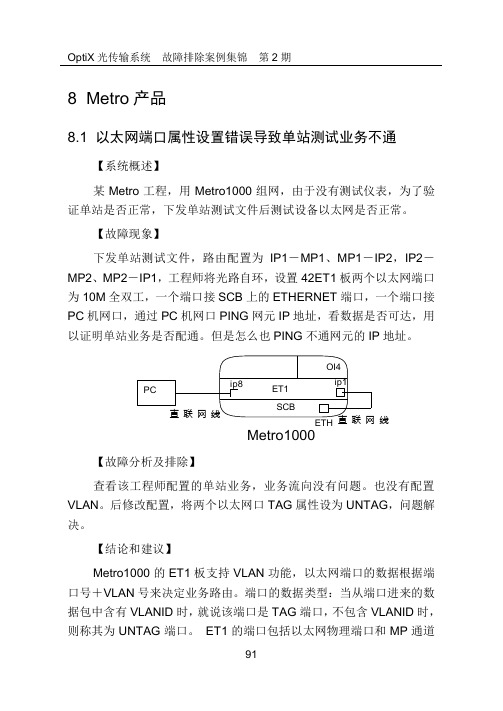

8 Metro 产品8.1 以太网端口属性设置错误导致单站测试业务不通【系统概述】某Metro 工程，用Metro1000组网，由于没有测试仪表，为了验证单站是否正常，下发单站测试文件后测试设备以太网是否正常。

【故障现象】下发单站测试文件，路由配置为IP1－MP1、MP1－IP2，IP2－MP2、MP2－IP1，工程师将光路自环，设置42ET1板两个以太网端口为10M 全双工，一个端口接SCB 上的ETHERNET 端口，一个端口接PC 机网口，通过PC 机网口PING 网元IP 地址，看数据是否可达，用以证明单站业务是否配通。

但是怎么也PING 不通网元的IP 地址。

SCB ET1 OI4ip1ip8直联网线PC直联网线Metro1000ETH【故障分析及排除】 查看该工程师配置的单站业务，业务流向没有问题。

也没有配置VLAN 。

后修改配置，将两个以太网口TAG 属性设为UNTAG ，问题解决。

【结论和建议】Metro1000的ET1板支持VLAN 功能，以太网端口的数据根据端口号＋VLAN 号来决定业务路由。

端口的数据类型：当从端口进来的数据包中含有VLANID 时，就说该端口是TAG 端口，不包含VLANID 时，则称其为UNTAG 端口。

ET1的端口包括以太网物理端口和MP 通道端，当一个端口为UNTAG类型时，我们给该端口指定一个默认VLANID。

当一个端口为TAG类型时，根据数据包VLAN ID转发数据，如果进来的数据包中没有VLAN ID标识，端口将丢弃该数据包。

8.2 路由器与ET1板端口工作模式不一致引起IP丢包【故障现象】某地Metro1000设备ET1板的一个以太网口与路由器相连，实际使用中发现二者之间通信不畅，用以太网测试仪测试双方PING包丢包率为10％。

【故障处理】查询Metro1000以太网口的工作模式，为100M半双工，而路由器以太网口则工作于100M全双工模式，将以太网口的工作模式改为100M全双工，双方通信正常，仪表显示丢包率为0，故障排除。

OptiX Metro 100 V100R003 主机软件5.42.03.12版本功能说明书(全集)华为技术有限公司版权所有侵权必究120680900.doc 文档密级：内部公开修订记录目录1本软件的一般性描述 (6)2本版本功能说明 (6)2.1配置管理 (6)2.1.1支持单板类型 (6)2.1.2板位分配图 (7)2.1.3支持的单板参数配置 (9)2.1.4单板缺省参数配置 (11)2.1.5OptiX Metro 100支持的组网方式 (16)2.1.6支持设备功能 (17)2.1.7支持网元管理功能 (17)2.1.8交叉连接管理 (18)2.2复用段保护 (18)2.2.1倒换类型（switching type） (18)2.2.2操作类型（operation type） (19)2.2.3外部命令 (19)2.2.4倒换准则 (19)2.2.5倒换控制 (19)2.3通道保护 (19)2.4子网连接保护 (19)2.4.1支持的自愈结构（protection architecture） (19)2.4.2操作类型（operation type） (20)2.4.3外部命令 (20)2.4.4倒换准则 (20)2.4.5倒换控制 (20)2.5子网连接多径保护 (20)2.6VP保护 (21)2.7告警管理 (21)2.7.1告警初始化 (21)2.8性能管理 (21)2.9用户管理 (21)2.10数据库管理 (21)2.11通讯 (21)2.12装备测试 (21)2.13可测试和可维护性功能 (22)表目录表1 子架类型Ⅰ（只支持单一业务接口的类型） (7)表2 子架类型Ⅱ（支持两种业务接口的类型） (8)关键词：配置管理、复用段保护、子网连接保护摘要：本文主要描述OptiX Metro 100产品V100R003 版本主机软件的基本特性，包括配置管理、复用段保护、子网连接保护、告警管理、性能管理、用户管理、数据库管理、通讯、装备测试等基本功能。
