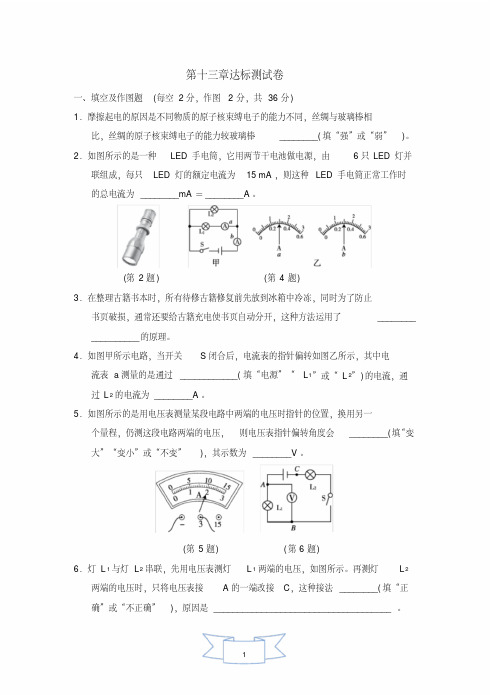

第十三章达标测试卷一、填空及作图题(每空2分，作图2分，共36分)1．摩擦起电的原因是不同物质的原子核束缚电子的能力不同，丝绸与玻璃棒相比，丝绸的原子核束缚电子的能力较玻璃棒________(填“强”或“弱”)。
2．如图所示的是一种LED手电筒，它用两节干电池做电源，由6只LED灯并联组成，每只LED灯的额定电流为15 mA，则这种LED手电筒正常工作时的总电流为________mA＝________A。
(第2题) (第4题)3．在整理古籍书本时，所有待修古籍修复前先放到冰箱中冷冻，同时为了防止书页破损，通常还要给古籍充电使书页自动分开，这种方法运用了________ __________的原理。
4．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中电流表a测量的是通过____________(填“电源”“L1”或“L2”)的电流，通过L2的电流为________A。
5．如图所示的是用电压表测量某段电路中两端的电压时指针的位置，换用另一个量程，仍测这段电路两端的电压，则电压表指针偏转角度会________(填“变大”“变小”或“不变”)，其示数为________V。
(第5题) (第6题)6．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。
再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法________(填“正确”或“不正确”)，原因是_____________________________________。
7．如图，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。
闭合开关S 后，若两灯都能发光，则a表是________表，b表是________表。
(第7题) (第8题)8．如图是某同学连接的电路：如果合上开关，会造成__________________的不良后果，对于这个电路，只需拆除一根导线，就能成为两灯串联的正确电路，请在要拆除的那根导线上打上“×”号。
沪粤版九年级物理上册第十三章探究简单电路章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（）A．U1＝U2B．I1＝I2且U＝U1+U2C．U＝U1＝U2D．U1＝U2且I1＝I22、如图所示，把一只LED （发光二极管）接入电路，闭合开关后LED正常发光，用手触摸几乎感觉不到发热｡以下说法正确的是（）A．LED相当于电源B．LED主要是由超导体材料制成的C．LED工作时主要将电能转化为内能D．电源正负极对调连接，闭合开关LED不发光3、自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电机取水；又可以通过投币闭合“投币开关”，接通供水电机取水。
以下简化电路符合要求的是（）A．B．C．D．4、以下描述与实际不符的是（）A．15℃时声音在空气中的传播速度是340m/sB．人的正常体温是38.5℃C．初中物理课本宽度约为18cmD．一节干电池的电压大约是1.5V5、实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（）A．甲电路中，开关S只控制L1B．乙电路中，闭合开关S，两灯都亮C．丙电路中，闭合开关S，L1亮，L2不亮D．丁电路中，断开开关S，L1不亮，L2亮6、小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。
第十三章章末1一、选择题1．初中物理九年级上粤沪版第13章卷1有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是〔〕A．10 mAB．20 mAC．200 mAD．100 mA【考点】串联电路的电流规律．【分析】由题意可知20只灯泡串联，且电源插头处的电流为200mA，根据串联电路的电流特点可知以后每只小灯泡的电流。
【解答】由题意可知20只灯泡串联，且电源插头处的电流为200mA，因串联电路中各处的电流相等，所以，通过每只小灯泡的电流均为200mA。
应选：C。
【点评】此题考查了串联电路的电流特点，是一道根底题目。
2．初中物理九年级上粤沪版第13章卷1以下物理量的估计最接近实际的是〔〕A．家用电冰箱每日耗电约为1度B．家用空调的额定功率约为100WC．电动自行车的电瓶电压约为3VD．家用洗衣机的额定电流约为10A【考点】电流的大小；电压；电功与电能；电功率的概念．【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】A、家用电冰箱间歇性工作，每日耗电约为1kW•h，符合题意；故A正确；B、家用空调的额定功率约为1000W；故B错误；C、电动自行车的电瓶电压约48V；故C错误；D、家用洗衣机的额定电流约2A；故D错误；应选：A。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
3．初中物理九年级上粤沪版第13章卷1如以下图的电路，闭合开关S，滑动变阻器R的滑片向b端移动时，电流表的示数以及灯L的亮度变化情况应是〔〕A．电流表示数变大，灯L变暗B．电流表示数变小，灯L变暗C．电流表示数变大，灯L变亮D．电流表示数变小，灯L变亮【考点】电路的动态分析．【分析】此题通过电路变化这一物理情景考查欧姆定律的应用和电功率的相关知识。
沪粤版九年级物理上册第十三章达标测试卷一、填空题(每空2分，作图2分，共22分)1．这是某原子结构的模型，图中处于中心的是原子核，周围绕它运动的是核外电子，整个原子对外不显电性。
如果其与另一种物质原子相互摩擦而带上了负电，则它______(填“得到”或“失去”)电子。
(第1题)(第2题)(第4题)2．如图所示的是一种LED手电筒，它用两节干电池做电源，由6个LED灯并联组成，每个LED灯的额定电流为15 mA，则这种LED手电筒正常工作时的总电流为________A。
3．在整理古籍书本时，所有待修古籍修复前先放到冰箱中冷冻，同时为了防止书页破损，通常还要给古籍充电使书页自动分开，这种方法运用了________的原理。
4．如图甲所示，当开关S闭合后，电流表的指针偏转如图乙所示，其中电流表a 测量的是通过___(填“电源”“L1”或“L2”)的电流，通过L2的电流为________A。
5．如图所示的是用电压表测量某段电路两端的电压时指针的位置，换用另一个量程，仍测这段电路两端的电压，则电压表指针偏转角度会________(填“变大”“变小”或“不变”)。
(第5题)(第6题)(第7题)6．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。
再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法是不正确的，原因是_____________________________________________________。
7．上图展示了电流三大效应之一“电流的化学效应”：把A、B两根碳棒分别与电源两极连接后插入盐水中(A、B在盐水中没有接触，其中B接电源正极)，盐水中的负电荷向B移动，正电荷向A移动，出现了正负电荷“分离”的现象，这种现象可以用______________________________________________的规律解释。
8．如图所示，某城市安装一种“按钮式红绿灯”。
当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过。
沪粤版九年级物理上册《第十三章探究简单电路》单元检测卷带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．在图中当开关S1和S2都闭合后，下面电路中两个灯泡都能发光的是（）A．A B．B C．C D．D2．下列物体属于导体的是（）A．橡胶B．石墨C．玻璃杯D．塑料袋3．如图为小媛连接的电路，她检查导线连接无误后，闭合开关S，发现两灯均不发光，于是她用一个电压表分别连接到ab、ac，电压表示数均为零，再用电压表连接到bd、cd时，电压表有示数且接近电源电压，由此判定电路的故障可能是（）A．灯L₁断路B．灯L₁短路C．灯L₁断路D．灯L₁短路4．在上海地区家庭照明电路的电压为（）A．24伏B．36伏C．220伏D．380伏5．下列用电器工作时电流最接近0.2A的是（）A．电子手表B．电灯C．电吹风D．空调6．临沂是“中国物流之都”，仓储管理尤为重要。
某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。
下列四种设计，最佳的是（）A．B．C．D．二、填空题7．验电器的工作原理是。
如图所示，取两个相同的验电器A和B，使A带正电，用带有绝缘柄的金属棒把A和B连接起来，则连接的瞬间，电子是从移动，金属棒中的电流方向是从（均选填“A→B”或“B→A”）。
8．我国规定，居民生活用电的电压是V，低于V的电压对人体是安全的，教室内的电风扇、日光灯管、空调等电器都是联连接的（选填“并”或“串”）。
9．如图所示电路中，当开关S1、S2都断开时，能亮的灯是；当开关S1、S2都闭合时，能亮的灯是。
10．如图，当开关S 1、S 2都闭合时，电压表的示数为4 V ，则灯L 1两端的电压是 V ．11．如图电路中，开关S 闭合时，灯L 1与L 2 联，当S 由闭合到断开时，电压表的示数将 （填“变大”、“变小”或“不变”）三、计算题12．如图甲电路，当开关S 闭合后，a 、b 两个电流表对应的指针偏转如图乙所示，求经过电灯L 1和L 2的电流各是多少？13．如图甲所示，电流表2A 、3A 均如图示数均如图乙所示，电流表1A 示数为2A ，求：(1)灯1L 通过的电流1I ；(2)灯2L 通过的电流2I ；(3)灯3L 通过的电流3I 。
沪粤版九年级物理上册第十三章达标检测卷一、选择题(每题3分，共36分)1．小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。
据此推测显示屏()A．带正电B．带负电C．不带电D．一定带电2．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲()A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷3．在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是()4．如图所示，在“探究并联电路中电流的规律”时，小刚同学用电流表测出A、B、C点的电流，分别为I A＝0.3 A，I B＝0.2 A，I C＝0.5 A，在表格中记录数据后，下一步应该做的是()A．整理器材，分析数据，得出结论B．换用不同规格的小灯泡，再测出几组电流值C．改变电流表的量程，再测出几组电流值D．对换L1和L2的位置，再测出一组电流值5．小明家的智能锁需通过“密码＋指纹”两次识别成功才能开锁。
第一次识别成功时S1闭合，发声器发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机，开锁成功。
下列电路设计符合要求的是()6．下列电路图中，电流表能直接测量灯L1电流的是()7．如图所示电路中，甲、乙两处分别接入电流表或电压表。
当S闭合后，为使两灯均能发光，则()A．甲、乙均接入电流表B．甲接入电流表，乙接入电压表C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表8．如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是()A．甲灯短路B．乙灯短路C．甲灯开路D．乙灯开路9．小军同学按照如图所示的电路“探究串联电路中电流、电压的特点”，当开关闭合时，灯L1、L2都不亮，电流表无示数，电压表有示数约为3 V，则故障原因可能是()A．L1开路B．L1短路C．L2开路D．L2短路10．如图所示是小明“探究并联电路电流特点”的实物图，先闭合开关S，再闭合开关S1，闭合S1后()A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变11．如图所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系正确的是()A．I1＝I2＝I3B．I1＞I2＝I3C．I1＞I3＞I2D．I1＞I2＞I312．如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)，则下列说法中正确的是()A．产生闪电时，创造了电荷B．产生闪电时，云层失去了原子核C．云层带正电，是因为云层得到了电子D．图中的电流方向是从云层到避雷针二、填空题(每空1分，共13分)13．如图所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上______(填“同”或“异”)种电荷而相互________；电视机的荧光屏上经常黏有灰尘，这是因为电视机工作时，屏幕上带有________而具有了________________的性质。
沪粤版九年级物理第十三章检测卷及答案(时间：90分钟满分：100分)一、填空题(共20分，每空1分)1．用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带__正__电。
如图所示，用这个玻璃棒靠近悬挂的气球，气球被推开，则气球带__正__电。
第1题图第2题图第3题图2．(2018·长春)如图所示，某手机移动电源(俗称充电宝)有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是__并__联；用移动电源为手机充电时，手机相当于电路中的__用电器__。
3．如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。
房卡的作用相当于电路元件中的__开关__，房间里的电视机与电灯在电路中是__并__联的。
4．如图是常用手电筒的剖面图，按下按键前，发现小灯泡不亮，电路为开路；按下按键后，小灯泡发光，电路为通路__。
(均选填“通路”“短路”或“开路”)第4题图第5题图第6题图5．如图所示的电路，闭合开关S，定值电阻R1与R2的连接方式是并联；电流表测的是定值电阻__R2__的电流。
6．将图中甲电流表接入图乙的A、B两点间，测电路中的电流，电流表的正接线柱应与__A__(选填“A”或“B”)相连，若电路中电流约为0.4 A。
则电流表的量程选用__0-0.6__A。
7．在如图所示的电路中，闭合开关S1和S2，电流表A1的示数是0.32 A，A2的示数为0.56 A，则A3的示数是__0.56__A，A4的示数是__0.88__A。
第7题图第8题图第9题图8．如图甲所示电路，电源电压为6 V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为__1.5__V，L2两端的电压为__4.5__V。
9．如图所示，电源电压保持不变，当S1断开、S2闭合时，电压表示数为4.5 V；当S1闭合、S2断开时，电压表示数变为3 V，则灯泡L l和L2两端电压分别是__3__V、__1.5__V。
10．如图(a)所示电路中，当开关S闭合时电流表A1的示数如图(b)所示，电流表A2的示数是0.7 A，电压表的示数是2.8 V，则通过L1的电流是__0.5__A，L2两端的电压是__2.8__V。
第十三章综合素质评价一、选择题(每小题3分，共21分)1．关于摩擦起电和电路，下列说法正确的是()A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电C．图丙中，可以用导线将电池正、负极长时间直接连接D．图丁中，小彩灯之间的连接方式一定是并联的2．如图所示，将两个电极A和B插入盐水中(盐水中有大量正离子和负离子)，盐水中电流方向是从A到B，关于离子在盐水中的定向移动方向，正确的是()A．两种离子都向左定向移动B．两种离子都向右定向移动C．正离子不做定向移动，负离子向左定向移动D．正离子向右定向移动，负离子向左定向移动3．如图所示，当开关S闭合时，电流表示数为0.9 A，当开关S断开时，电流表示数为0.5 A，则()A．当开关S闭合时，通过L1的电流为0.5 AB．通过L2的电流为0.4 AC．当开关S闭合时，通过L1的电流为0.4 AD．通过L2的电流为0.9 A4．生活中的静电，有的可以利用，有的需要防止，下列选项属于利用静电的是() A．复印时，让硒鼓带电吸引墨粉B．地毯中编织了细小的钢丝C．油罐车的尾部通常拖了一条铁链D．高楼顶部装上避雷针5．如图所示为小灯泡与一节干电池连接的几种方式，其中能使小灯泡发光的是() A．①③B．②③④C．①②③D．①②④6．如图所示电路，闭合开关S1、S2，灯L1和灯L2正常发光，电流表和电压表均有示数。
下列关于电路的分析不正确的是()A．灯L1与灯L2并联B．电压表测量灯L1两端的电压C．只断开开关S1，灯L2正常发光D．电流表测量电路总电流7．“抓娃娃”机火遍了大江南北。
“抓娃娃”机通过投币接通电源后，“娃娃”机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。
下列简化电路图符合要求的是()二、填空题(每空1分，共21分)8．工作人员提油枪加油前，需要触摸加油机上的静电释放器(如图)以此来避免因静电引起火灾。
沪粤版九年级物理上册第十三章探究简单电路章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（）A．电流表A的示数一定等于A1的示数B．电流表A的示数一定等于A1示数的2倍C．电压表V的示数一定小于V1的示数D．电压表V的示数一定等于V1的示数2、甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示。
由此可判断（）A．甲带正电B．乙带正电C．乙不带电D．丙带负电3、用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小实验误差4、在如图所示的电路中，电源电压保持不变。
若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰35、如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（）A．1L断路B．2L断路C．1L短路D．2L短路6、工作和生活中，手机已成为人们常用的工具。
如图的华为智能手机的电池电压最接近（）A．3.7V B．0.7V C．220V D．380V7、使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。
第十三章达标检测卷(100分，60分钟)一、选择题(每题3分，共36分)1．人类对原子结构的认识始于对静电现象的研究，下列有关说法中正确的是()A．摩擦起电创造了电荷B．自然界只存在正、负两种电荷C．同种电荷相吸引，异种电荷相排斥D．从静电现象认识到原子核是可分的2．如图所示，一带负电橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。
对吸管A端带电性质判断正确的是()(第2题图)A．若相互吸引，一定带正电B．若相互吸引，一定带负电C．若相互排斥，一定带正电D．若相互排斥，一定带负电3．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”的常识的了解必不可少。
下列有关常见电压值的表述，错误的是() A．一节新干电池的电压是1.5 V B．家庭电路的电压是220 VC．手机电池电压大约是3.7 V D．对人体安全的电压是36 V4．汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，司机所拨动的这根横杆就相当于电路中的() A．电源B．开关C．导线D．用电器5．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是()6．教室内有四盏灯，两个开关，每个开关控制两盏灯。
图中能正确反映教室这四盏灯连接情况的是()7．如图是玩具汽车的电路图，以下有关说法中正确的是()(第7题图)A．开关S1控制整个电路B．开关S2控制电动机C．电动机与灯泡互相影响D．电动机与灯泡是并联的8．如图所示电路，下列有关说法正确的是()A．断开S，通过L1的电流比L2大B．断开S，通过L1与L2的电流一样大C．闭合S，L1和L2都会亮D．闭合S，L2会更亮(第8题图)(第9题图)(第11题图)9．如图所示电流表的读数为()A．0.46 A B．0.52 A C．2.46 A D．2.60 A10．如图所示，与实物图一致的电路图是()(第10题图)11．如图所示是小明研究并联电路电流特点的实物图，先闭合开关S，再闭合开关S1，闭合S1后()A．甲表示数变大，乙表示数变大B．甲表示数变小，乙表示数变小C．甲表示数变大，乙表示数不变D．甲表示数变小，乙表示数不变(第12题图)12．如图所示，连入电路中的电灯L1、L2、L3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是() A．I1B．I2C．I3D．I1＋I2＋I3二、填空题(每空1分，共15分)13．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了________(填“同种”或“异种”)电荷，这种使塑料丝带电的方法称为____________，塑料丝带电的实质是________在物体间转移。
(第13题图)(第15题图)(第16题图)14．路由器是一种支持有线和无线连接的网络设备。
通过后排接口可以同时连接多台电脑，各接口之间是________(填“串联”或“并联”)的，你的判断依据是____________________。
15．某同学连接了如图所示的错误电路，请改正：(1)要使电路中两灯串联，只要拆除导线________(填“a”“b”“c”或“d”)；(2)要使电路中两灯并联，只要将导线________(填“a”“b”“c”或“d”)的________接到________。
16．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。
当导线a、b分别与标有“－”和“3”的接线柱相连时，电流表指针偏转情况如图所示。
此时，电流是从导线________(填“a”或“b”)流入电流表，其示数是________A。
为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“________”的接线柱相连，b与标有“________”的接线柱相连。
17．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关S闭合后，电压表的示数为2 V，则L1两端的电压为________，L2两端的电压为________。
(第17题图)(第18题图)(第19题图)三、作图题(18题6分，19题4分，共10分)18．请仔细观察手电筒(如图所示)，回答下列问题：(1)在手电筒的完整电路中，干电池是________，小电珠是________，金属外壳是________，金属外壳上的按钮是________。
(2)画出手电筒的电路图。
19．用笔画线表示导线，将图甲中的电路连接完整。
要求：灯泡L1与L2并联；电流表测L1中的电流。
闭合开关后，电流表的指针如图乙所示，则通过L1的电流为________A。
四、实验与探究题(每题8分，共24分)20．下表是探究摩擦起电时得出的物体带电次序，表中任何两种物体相互摩擦时，次序在前的带正电，次序在后的带负电。
(1)由表可知玻璃与石棉摩擦后，玻璃将带________电荷；(2)羊毛的原子核对核外电子的束缚能力要比木棉________(填“强”或“弱”)；(3)由表中________(填“能”或“不能”)判断出玻璃和尼龙摩擦后二者的带电情况；如果能，玻璃和尼龙摩擦后，尼龙将带________电荷。
21．如图甲为研究并联电路电流规律的实验电路图。
(第21题图)(1)若要测量干路电流，则电流表应串联在甲图中的________(填“A”“B”或“C”)处。
(2)若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。
调整正确后闭合开关，发现指针又偏向图乙位置，其原因是________________________________。
(3)纠正(2)中错误后，测出A、B、C三处的电流值如表所示。
由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。
这个实验在设计方案上存在的不足之处是：____________________________________________________(写出一条)。
22.“探究串联电路的电压关系”的实验电路如图所示。
(1)为了使探究得出的结论具有普遍意义，L 1、L 2应该选择________(填“相同”或“不相同”)的小灯泡。
(2)小明根据图甲连接好电路，闭合开关S ，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该____________________________________。
(3)测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由。
答：________________________________。
(第22题图)(第23题图)五、综合应用题(23题4分，24题6分，25题5分，共15分)23．如图所示，在一根横跨河流两岸的塑料管内穿有三根完全相同的电线，为了判别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：(1)连接A和B，将测通器的m端连接在D上，当n端连接F时，小灯泡发光，连接E时，小灯泡不发光。
由此可以确定________(填字母，下同)为同一导线的两端。
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与________相连，另一端只需接触一根导线的一端就能将两根导线辨别开。
(第24题图)24．节日灯的电路如图甲所示，所有灯泡全部________联接入。
节日灯的特点是：某一灯泡断路后，其余各灯继续发光。
奥妙在于节日灯的灯泡结构如图乙。
带绝缘层的金属丝C缠绕在灯丝A的金属杆引出线B上，小灯泡正常工作(工作电压10 V)时，C的绝缘层不会被击穿；电压达到200 V以上时即被__________。
当某一小灯泡灯丝被烧断后，此时加在断灯丝灯泡两端的电压为________ V。
C 被击穿导电，保证电路畅通，此时每个灯泡上的电压会________(填“增大”或“减小”)。
25．如图所示的电路中，电压表的示数为12 V，电流表A的示数为1.2 A，电流表A1的示数为0.4 A，则：(1)灯泡L1、L2两端的电压为多少伏？(2)通过灯泡L1、L2的电流为多少安？(第25题图)第十三章达标检测卷一、1.B 2.D 3.D 4.B 5.A 6.A7.D8．B9.B10.B11.C12．C点拨：串联电路中电流处处相等，若通过电路中的最大电流为I2，则灯泡L3会被烧坏；若通过电路中的最大电流为I1，则灯泡L2、L3会被烧坏。
二、13.同种；摩擦起电；电子点拨：用摩擦的方法使物体带电叫摩擦起电，摩擦起电的实质是电子的转移，手与塑料丝摩擦时，塑料丝由于带上同种电荷相互排斥而出现张开的现象。
14．并联；各个电脑能独立工作点拨：同一台路由器为多台电脑提供网络服务，一台电脑不工作，其他电脑不受影响，所以各接口之间是并联的。
15．(1)c(2)d；D；C(或a；B；A)点拨：(1)使两灯成为串联电路，则电流从电源的正极出发，依次经过两个灯泡、开关回到电源的负极，故应将c导线拆除。
(2)使两灯成为并联电路，则电流从电源的正极出发，分别经过两个灯泡，然后汇合经过开关回到电源的负极。
可将d导线的D点改接到C点，或将a导线的B点改接到A点。
16．a；0.4；0.6；－17．4 V；2 V三、18.解：(1)电源；用电器；导线；开关(2)如图所示。
(第18题图)(第19题图)19．解：如图所示；0.44四、20.(1)负(2)弱(3)能；负点拨：(1)由“次序在前的带正电，次序在后的带负电”知，玻璃与石棉摩擦后，石棉带正电，玻璃带负电。
(2)由“次序在前的带正电，次序在后的带负电”知，羊毛与木棉摩擦后，羊毛带正电，木棉带负电。
可见，羊毛的原子核在摩擦过程中会失去电子，羊毛的原子核对核外电子束缚能力弱。
(3)由表中第一行信息可知，玻璃的原子核对核外电子束缚能力比羊毛弱；由表中第二行信息可知，羊毛的原子核对核外电子束缚能力比尼龙弱，故玻璃的原子核对核外电子束缚能力比尼龙弱，则玻璃与尼龙相互摩擦，玻璃会失去电子带正电，尼龙会得到电子而带负电。
21．(1)C(2)电流表“＋”“－”接线柱接反(3)用同一规格的灯泡进行实验或只测量一组实验数据22．(1)不相同(2)断开开关，换用小量程，重做实验(3)合理，因为实验存在误差点拨：(2)图中电压表的示数为2 V，若用电压表0～3 V的量程测量，结果更准确。
(3)利用串联电路中的电压规律对四组测量数据进行分析发现，第1、4组实验数据与规律“U＝U1＋U2”一致；第2、3组实验中，U－(U1＋U2)＝0.1 V，这是由于测量误差所导致的。
五、23.(1)CE(2)E点拨：(1)连接A和B，使塑料管中的某两根导线构成一根较长的导线，当测通器的m端连接在D上，n端连接F时，小灯泡发光，说明A、B、D、F在同一根较长的导线上，则CE在同一根导线上。
