２6图1悦动轿车的起动系统电路图汽车维修2015.5一、故障现象有1辆2010年生产的北京现代悦动轿车，发动机型号G4FC ，车辆起动时偶尔会出现点火开关置于ST 挡位时，起动机不转，没有起动迹象。

二、故障诊断根据驾驶员描述的现象判断，没有起动迹象是由于起动机没有工作，故障应在起动系统，可能是线路出现接触不良，或起动机的电动机电刷部件的异常磨损造成接触不良等原因导致。

首先查阅北京现代悦动轿车的起动系统电路图，如图1所示。

起动系统控制电路的电流流向为：蓄电池正极→125A 发电机保险丝→40A IGN2保险丝→EM11连接器的27#端子→点火开关（START 挡位）→室内接线盒的10A 起动保险丝→MC11的22#端子→变速器挡位开关的P 、N 位→EC11连接器的17#端子→起动继电器的2#端子→起动继电器的线圈→起动继电器的4#端子→搭铁。

继电器线圈控制电路通电，线圈产生的磁场使触点闭合，起动机电路接通，此时起动系统电路的电流流向为：蓄电池正极→125A 发现代悦动轿车起动系统故障检修荣玉125AIGN240AEB11EC11EM1110AMC11变速器挡位开关27图2起动系统保险丝位置图3起动继电器位置图4起动继电器线圈阻值测量图5起动继电器线圈通电测试汽车维修2015.5电机保险丝→40A IGN2保险丝→起动继电器的1#端子→起动继电器内闭合的触点→EB11连接器的1#端子→起动电机的起动电磁阀→搭铁。

既然起动机无法工作，那么故障不是在起动继电器的线圈控制电路，就是在起动继电器的触点线路上。

由于是偶发性故障，重点检查部件和线路、线路和线路的连接部位。

根据电路图检查起动系统各个部件的工作和连接状况。

首先检查驾驶室内保险丝盒内的起动系统保险丝，位置如图2所示。

将点火开关置于起动挡位，用试灯测量保险丝2端均有电，用手晃动保险丝发现保险丝安装牢固，因此初步判断故障不在此。

打开发动机舱盖，找到起动继电器所在的位置，如图3所示。

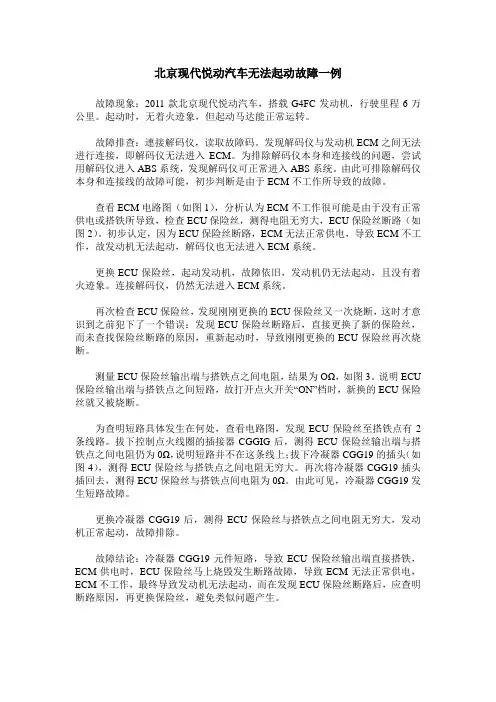

北京现代悦动汽车无法起动故障一例故障现象：2011款北京现代悦动汽车，搭载G4FC发动机，行驶里程6万公里。

起动时，无着火迹象，但起动马达能正常运转。

故障排查：連接解码仪，读取故障码。

发现解码仪与发动机ECM之间无法进行连接，即解码仪无法进入ECM。

为排除解码仪本身和连接线的问题，尝试用解码仪进入ABS系统，发现解码仪可正常进入ABS系统。

由此可排除解码仪本身和连接线的故障可能，初步判断是由于ECM不工作所导致的故障。

查看ECM电路图（如图1），分析认为ECM不工作很可能是由于没有正常供电或搭铁所导致，检查ECU保险丝，测得电阻无穷大，ECU保险丝断路（如图2）。

初步认定，因为ECU保险丝断路，ECM无法正常供电，导致ECM不工作，故发动机无法起动，解码仪也无法进入ECM系统。

更换ECU保险丝，起动发动机，故障依旧，发动机仍无法起动，且没有着火迹象。

连接解码仪，仍然无法进入ECM系统。

再次检查ECU保险丝，发现刚刚更换的ECU保险丝又一次烧断，这时才意识到之前犯下了一个错误：发现ECU保险丝断路后，直接更换了新的保险丝，而未查找保险丝断路的原因，重新起动时，导致刚刚更换的ECU保险丝再次烧断。

测量ECU保险丝输出端与搭铁点之间电阻，结果为OΩ，如图3。

说明ECU 保险丝输出端与搭铁点之间短路，故打开点火开关“ON”档时，新换的ECU保险丝就又被烧断。

为查明短路具体发生在何处，查看电路图，发现ECU保险丝至搭铁点有2条线路。

拔下控制点火线圈的插接器CGGIG后，测得ECU保险丝输出端与搭铁点之间电阻仍为0Ω，说明短路并不在这条线上；拔下冷凝器CGG19的插头（如图4），测得ECU保险丝与搭铁点之间电阻无穷大。

再次将冷凝器CGG19插头插回去，测得ECU保险丝与搭铁点间电阻为0Ω。

由此可见，冷凝器CGG19发生短路故障。

更换冷凝器CGG19后，测得ECU保险丝与搭铁点之间电阻无穷大，发动机正常起动，故障排除。
