2.2塑件结构工艺性分析

1.塑件结构及工艺分析图1是我公司开发的某冰箱上的门控开关盒零件，门控开关盒用于固定门控开关，是冰箱上的可见外观件，要求外表面光亮美观，无外观缺陷，材料为ABS，乳白色，一模多腔，采用HT-500注射成型机生产。

从产品结构上分析，塑件外形为长方形盒状，大小尺寸适中，壁厚均匀，成型的难点在于一是普通浇口难以成型，二是塑件两侧面分别有三处侧凹槽需要侧向抽芯。

要实现一模多腔，合理的模具结构和布局及抽芯机构的合理选择是简化模具结构，降低模具成本的关键所在。

2.棋具结构分析和确定根据产品的工艺分析，结合现有设备和产品外观要求及从产品的生产效率和经济性能考虑，模具采用一模四腔进行设计。

分型面选在D-D处。

根据产品形状，若采用侧浇口进料，会造成塑件进料不平衡，远离浇口的一侧不易成型，且产品边沿处会留有浇口痕迹，为保证产品外观质量和考虑到进料均匀平衡及便于成型，模具采用点浇口进料，双分型面结构。

若两侧面的抽芯均采用斜导柱抽芯，会造成模板尺寸外形增大，加工成本增大。

为使模具外形紧凑，节省模具空间，减小模具外形尺寸，充分利用现有设备，一侧的大长方形凹槽采用斜导柱外侧抽芯，另一侧的两个小方形凹槽采用斜滑块内侧抽芯来实现，从而达到简化模具结构，减小模具外形的目的。

产品分位置布置如图2所示3.模具结构及工作过程模具工作过程：当模具开启时，在拉钩的作用下，型腔板随动模板一起运动，模具沿Ⅰ-Ⅰ面分型，同时开模力通过斜导柱作用于侧滑块，驱动侧滑块在动模板上的导滑槽内作侧向移动，完成长方凹槽的侧向抽芯动作。

当型腔板运动到型腔板中孔的台肩与拉杆导柱的台肩相碰时，型腔板不动，模具沿Ⅱ-Ⅱ面分型。

当模具开启到终点位置时，在型芯包紧力的作用下，塑件被留在了动模一侧，注射机推动顶出机构运动，顶出板带动斜滑块及顶杆同时向前运动，斜滑块完成两个方凹槽的内侧抽芯，顶杆将塑件顶出。

闭模时，斜导柱带动侧滑块恢复至原位。

至此，一个工作循环结束。

4.模具关键部位的设计4.1浇注系统设计浇注系统的设计，应考虑到进料均衡，为保证各腔的充注压力始终保持一致，流道的布置采用平衡进料的方式，采用点浇口进料，使熔体流动均匀，填充迅速，不仅可以便于成型，提高塑件的成型质量，而且可以有效降低翘曲变形。

--塑料盖注塑模具设计毕业论文第1章概论1.1 课题背景及意义市场竞争的日趋激烈，使得产品的功能日趋多元化，产品的生命周期不断缩短，塑料产品结构日趋多样化和复杂化，客户对产品质量的要求也越来越高。

这在一定程度上决定了模具设计和注射成型过程的复杂性，有些注射成型问题连有经验的模具设计师和注射工艺师都很难把握。

而传统的注射模设计首先考虑的是模具结构本身的需要，之后考虑的才是注射制品的需要。

例如，常规的注射模设计通常是根据经验确定浇注系统和冷却系统，而不是根据流动分析来确定，最后在试模过程中通过反复的调整模具的浇注系统和冷却系统参数来勉强达到产品的质量要求。

模具试模周期过长、试模成本过高严重影响了企业的竞争力。

因此，--对塑料熔体的注射成型过程的计算机模拟对优化产品结构设计、模具设计以及注射成型工艺具有非常重要的指导意义[1][2][3]。

1.2 本课题及相关领域的国内外现状及发展1.2.1 塑料模功能分子材料加工领域中，用于塑料制品成形的模具，称为塑料成形模具，简称塑料模。

塑料模优化设计，是当前高分子材料加工领域中的重大课题。

在塑料材料、制品设计及加工工艺确定以后，塑料模设计对制品质量与产量，就具有决定性的影响。

首先，模腔形状、流道尺寸、表面粗糙度、分型面、浇注与排气位置选择、脱模方式以及定型方法的确定等，均对制品尺寸精度和形状精度以及塑件的物理力学性能、内应力大小、表观质量与内在质量等，起着十分重要的影响。

其次，在塑件加工过程中，塑料模结构的合理性，对操作的难易程度，具有重要的影响。

再次，塑料模对塑件成本也有相当大的影响，除简易模具外，一般说来制模费用是十分昂贵的，大型塑料模更是如此。

现代塑料制品生产中，合理的加工工艺、高效率的设备和先进的模具，被誉为塑料制品成形技术的“三大支柱”。

尤其是塑料模对实现塑件加工工艺要求、塑件使用要求和塑件外观造型要求起着无可代替的作用。

高效全自动化设备，也只有装上能自动化生产的模具，才能发挥其应有的效能。

水杯的塑件结构工艺性分析
针对水杯的塑件结构，其工艺性分析主要包括以下几个方面：
1.材料选择：水杯塑料件的材料选择对工艺性影响很大，要考虑其熔体流动性、热稳定性、耐久性等特性。

通常选择聚乙烯、聚丙烯、ABS、PVC等塑料材料。

2.模具设计：水杯塑件的模具设计要考虑到结构复杂程度、尺寸精度、成型效率等因素，以确保生产出的产品具有稳定的尺寸和质量。

同时，设计时还要注重模仁布置、冷却系统等工艺细节。

3.注塑工艺：注塑工艺参数包括模温、射出速度、射出压力、保压时间等。

不同的塑料材料和产品要求会对这些参数产生影响，需要根据实际情况进行调整以保证质量和速度。

4.后处理工艺：水杯塑件在成型后需要进行后处理，包括精修、气孔处理、油漆喷涂等环节。

这些工艺都需要有相应的技能和经验，对于成品质量和外观效果的影响也很大。

总之，对于水杯塑件结构工艺性的分析需要综合考虑材料、模具设计、注塑工艺和后处理等多个方面。

这些因素的优化与协调可以大大提高产品的生产效率和质量，降低不良率和生产成本。

塑料模具设计说明书题目：姓名学号班级2014 年月日目录第一章塑件的工艺分析1.1 任务要求1.2 原料ABS的成型特性和工艺参数1.3 塑件的结构工艺性第二章注射设备的选择2.1 注射成型工艺条件2.2 选择注射机第三章型腔布局与分型面的选择3.1 塑件的布局3.2 分型面的选择第四章浇注系统的设计4.1主流道和定位圈的设计4.2 分流道设计4.3 浇口的设计4.4冷料穴的设计4.5 排气系统的分析第五章主要零部件的设计计算5.1 型芯、型腔结构的确定5.2 成型零件的成型尺寸第六章成型设备的校核6.1、注射成型机注射压力校核6.2、注射量的校核6.3、锁模力的校核相关零件图第一章塑件的工艺分析1.1 任务要求图1 盒盖1.2原料ABS的成型特性和工艺参数ABS是目前产量最大、应用最广的工程塑料。

ABS是不透明非结晶聚合物，无毒、无味，密度为 1.02～1.05 g／cm3。

ABS 具有突出的力学性能，坚固、坚韧、坚硬；具有一定的化学稳定性和良好的介电性能；具有较好尺寸稳定性，易于成型和机械加工，成型塑件表面有较好光泽，经过调色可配成任何颜色，表面可镀铬。

其缺点是耐热性不高，连续工作温度约为70℃，热变形温度约为93℃，但热变形温度比聚苯乙烯、聚氯乙烯、尼龙等都高；耐候性差，在紫外线作用下易变硬发脆。

可采用注射、挤出、压延、吹塑、真空成型、电镀、焊接及表面涂饰等多种成型加工方法。

ABS的成型特性：(1)ABS易吸水，成型加工前应进行干燥处理，表面光泽要求高的塑件应长时间预热干(2)流动性中等，溢边值0.04 mm左右。

(3)壁厚、熔料温度对收缩率影响极小，塑件尺寸精度高。

(4)ABS比热容低，塑化效率高，凝固也快，故成型周期短。

(5)ABS的表观黏度对剪切速率的依赖性很强，因此模具设计中大都采用点浇口形式。

(6)顶出力过大或机械加工时塑件表面会留下白色痕迹，脱模斜度宜取2°以上。

(7)易产生熔接痕，模具设计时应注意尽量减少浇注系统对料流的阻力。

塑件结构工艺性分析一、材料选用塑料是目前广泛应用于各行各业的一种材料，其在结构设计中的应用也越来越广泛。

材料的选择对塑件的结构工艺性有着重要影响。

首先，要考虑塑件的使用环境和功能要求。

例如，如果塑件需要承受较大的载荷和压力，就需要选择具有较高强度和刚度的材料。

如果塑件需要抗紫外线或耐高温，就需要选择具有耐候性或耐高温性能的材料。

其次，要考虑材料的加工性能。

不同的塑料在加工过程中有着不同的性能，如流动性、收缩率、熔体粘度等。

这些性能会直接影响到塑件的成型效果和尺寸稳定性。

最后，要考虑成本和可持续发展。

选择成本较低且可回收再利用的材料有助于降低生产成本和减少环境污染。

二、结构设计塑件的结构设计要考虑到材料的特性和加工工艺的要求，以确保塑件在生产加工过程中能够顺利进行。

首先，要合理设计塑件的形状和尺寸。

过于复杂的形状和过小的尺寸会增加成型难度，导致成型效果不佳。

同时，还应保证塑件的结构设计符合模具的规范要求，以便于模具的设计和制造。

其次，要考虑到塑件的组装和装配工艺。

例如，对于需要进行拼装的塑件，要确保其接口的设计合理，以便于拼装完成后的塑件具有足够的稳定性和可靠性。

最后，还应考虑到塑件的成型和冷却等工艺要求。

合理设计成型孔、冷却孔和浇口等结构，有利于塑件的快速成型和降低成型过程中的内应力，从而提高产品质量和生产效率。

三、加工工艺塑件的加工工艺包括模具设计、塑料注射成型、相关配套工艺等，其中模具设计是塑件结构工艺性的重要环节。

首先，模具的设计和制造要符合塑件的结构设计要求。

模具的结构应简单、密封性好、易于脱模，以便于塑件的成型和脱模。

其次，要根据不同材料的特性确定合适的注射工艺参数。

不同材料的熔体粘度和流动性不同，因此注射温度、注射压力和注射时间等参数需要进行合理调整，以确保塑件的成型效果和尺寸稳定性。

最后，要对塑件进行后续处理。

例如，塑料件常常需要进行去毛刺、修边、抛光、喷涂等处理，以提高产品的表面质量和装饰效果。

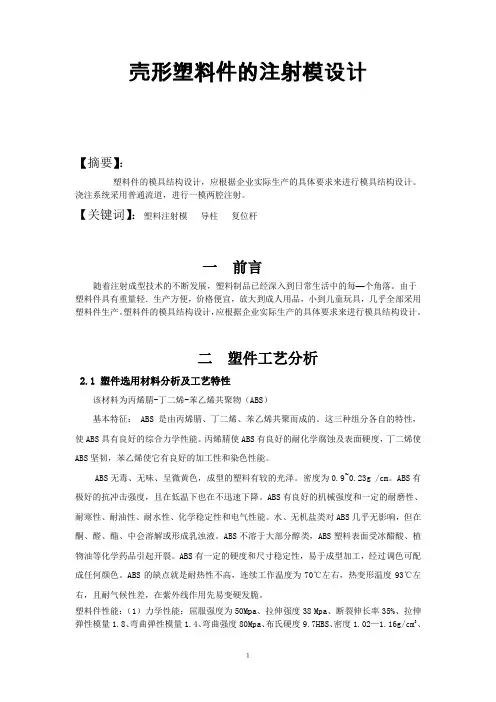

壳形塑料件的注射模设计【摘要】：塑料件的模具结构设计，应根据企业实际生产的具体要求来进行模具结构设计。

浇注系统采用普通流道，进行一模两腔注射。

【关键词】：塑料注射模导柱复位杆一前言随着注射成型技术的不断发展，塑料制品已经深入到日常生活中的每—个角落。

由于塑料件具有重量轻．生产方便，价格便宜，放大到成人用品，小到儿童玩具，几乎全部采用塑料件生产。

塑料件的模具结构设计，应根据企业实际生产的具体要求来进行模具结构设计。

二塑件工艺分析2.1 塑件选用材料分析及工艺特性该材料为丙烯腈-丁二烯-苯乙烯共聚物（ABS）基本特征： ABS是由丙烯腈、丁二烯、苯乙烯共聚而成的。

这三种组分各自的特性，使ABS具有良好的综合力学性能。

丙烯腈使ABS有良好的耐化学腐蚀及表面硬度，丁二烯使ABS坚韧，苯乙烯使它有良好的加工性和染色性能。

ABS无毒、无味、呈微黄色，成型的塑料有较的光泽。

密度为0.9~0.23g /cm。

ABS有极好的抗冲击强度，且在低温下也在不迅速下降。

ABS有良好的机械强度和一定的耐磨性、耐寒性、耐油性、耐水性、化学稳定性和电气性能。

水、无机盐类对ABS几乎无影响，但在酮、醛、酯、中会溶解或形成乳浊液。

ABS不溶于大部分醇类，ABS塑料表面受冰醋酸、植物油等化学药品引起开裂。

ABS有一定的硬度和尺寸稳定性，易于成型加工，经过调色可配成任何颜色。

ABS的缺点就是耐热性不高，连续工作温度为70℃左右，热变形温度93℃左右，且耐气候性差，在紫外线作用先易变硬发脆。

塑料件性能：（1）力学性能：屈服强度为50Mpa、拉伸强度38 Mpa、断裂伸长率35%、拉伸弹性模量1.8、弯曲弹性模量1.4、弯曲强度80Mpa、布氏硬度9.7HBS、密度1.02—1.16g/cm3、比体积1.02—1.16、吸水性0.2—0.4、熔点130—160℃。

2.2 分析塑件的结构工艺性塑件相对一般塑料件较大，其整体结构简单，尺寸测量方便，符合一般塑件的设计要求，主要设计特征是内外抽芯机构。

目录第1章模流分析的概述 -------------------- 21.1模流分析的原理------------------------------------------------------------------------- 2第2章塑件的工艺性分析------------------- 32.1原材料分析 ---------------------------------------------------------------------------------- 32.2结构分析 --------------------------------------------------------------------------------------- 32.3成形工艺分析------------------------------------------------------------------------------ 4第3章成形方案的设计与分析 ---------------- 43.1成形方案的设计------------------------------------------------------------------------- 43.2初始方案的分析------------------------------------------------------------------------- 53.2.1侧浇口的特点--------------------------- 53.2.2工艺参数的设置------------------------- 53.2.3网格模型的划分------------------------- 63.2.4流动+翘曲的分析------------------------ 63.2.5冷却分析------------------------------- 93.3优化方案的分析------------------------------------------------------------------------- 93.3.1点浇口的特点--------------------------- 93.3.2冷却分析------------------------------ 12第4章方案对比-------------------------------- 134.1浇口位置对比----------------------------------------------------------------------------- 134.2工艺条件设定----------------------------------------------------------------------------- 134.3实验结果对比----------------------------------------------------------------------------- 13第1章模流分析的概述1.1模流分析的原理1. 粘性流体力学的基本方程1)广义牛顿定律，反映了一般工程问题范围内粘性流体的应力张量与应变速率张量之间的关系，数学表达式为本构方程。

目录一、产品的设计及要求 (4)二、塑件的工艺分析 (5)2.1 分析塑件使用材料的种类及工艺特征 (5)2.2 塑件结构、尺寸精度分析 (5)2.3 塑件的结构工艺性分析 (5)2.4 塑件分析 (6)2.5 塑件模塑成型工艺参数的确定 (6)三、初步确定型腔数目和排列方式 (7)四、成型零部件工作尺寸的计算 (7)4.1塑件的平均收缩率 (7)4.2型腔尺寸的计算 (7)4.3型芯尺寸的计算 (8)五、型腔的侧壁和底板厚度的计算 (8)5.1型腔的侧壁厚度计算 (8)5.2型腔的底板厚度计算 (9)六、型芯型腔的设计 (9)6.1型芯的设计 (9)6.2型腔的设计 (10)七、分型面的选择 (10)7.1分型面的选择设计原则 (10)八、导向机构的设计 (11)8.1导柱的设计 (11)8.2导套的结构设计 (12)8.3推出机构的设计 (12)九、台阶型拉杆导柱设计 (12)十、模架的选择 (13)10.1模架类型选择 (13)10.2模架周界计算 (13)10.3模架图示例 (13)十一、注射机的选择 (16)11.1塑件体积的计算 (16)11.2模具最大厚度的计算 (16)11.3开模行程的计算 (17)11.4锁模力的计算 (17)11.5选择注射机 (17)十二、浇注系统的设计 (18)12.1主流道的设计 (18)12.2浇口的设计 (19)十三、结束语 (20)十四、参考文献 (21)前言良好的塑料制品工艺性是获得合格制品的前提，也是模塑工艺得以顺利进行和模具达到经济合理要求的基本条件。
