机械设计期中试卷

一、填空题 (本题有24个空, 每个空1.5分, 36分)1. 常用的摩擦传动有(举出两种)________________、_________________；啮合传动有（举出两种）______________、_________________。

2. 带传动中，带的弹性滑动是带传动的___________特性，是_________避免的，而打滑是_________避免的。

3. 在受轴向变载荷的紧螺栓联接中，使用柔性螺栓，其主要作用是___________螺栓的应力幅。

4. 若已知一螺栓的性能等级为6.8级，由此可判断其屈服极限σS ＝________MPa 、强度极限σB ＝______MPa 。

5. 在齿轮设计中引入的齿宽系数φd 是_____________与_____________的比值。

6. 当设计圆柱齿轮传动时，在齿数、齿宽、材料及热处理不变的条件下，____________可提高齿面接触疲劳强度。

7、控制适当的预拉力是保证带传动正常工作的重要条件，预拉力不足，则____________；预拉力过大，则____________。

8、在静强度条件下，塑性材料的极限应力是____________，而脆性材料的极限应力____________。

10、平键联接中，______面是工作面；锲形键联接中，______是工作面。

平键联接中，______、______用于动联接。

11、平键联接的主要失效形式有：工作面______（静联接），工作面______（动联接），个别情况下会出现键的剪断。

二、选择题（共20分）1、 塑性材料制成的零件进行静强度计算时，其极限应力为______。

A ．a σB S σC ．0σD ．1-σ2、 零件表面经淬火、氮化、喷丸、滚子碾压等处理后，其疲劳强度 ______。

A ．增高；B ．不变；C ．降低；D ．增高或降低要视处理方法而定。

、3、 采用螺纹联接时，若被联接件之一厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用______。

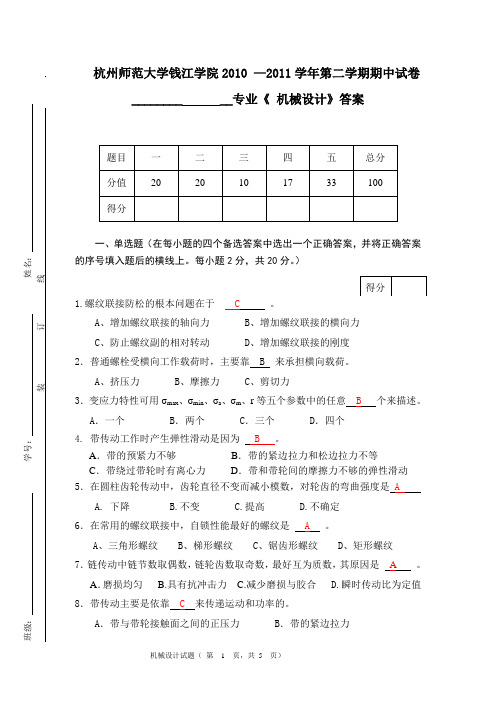

杭州师范大学钱江学院2010 —2011学年第二学期期中试卷________ __专业《 机械设计》答案一、单选题（在每小题的四个备选答案中选出一个正确答案，并将正确答案的序号填入题后的横线上。

每小题2分，共20分。

）1.螺纹联接防松的根本问题在于 C 。

A 、增加螺纹联接的轴向力B 、增加螺纹联接的横向力C 、防止螺纹副的相对转动D 、增加螺纹联接的刚度 2．普通螺栓受横向工作载荷时，主要靠 B 来承担横向载荷。

A 、挤压力B 、摩擦力C 、剪切力3．变应力特性可用σmax 、σmin 、σa 、σm 、r 等五个参数中的任意 B 个来描述。

A ．一个 B ．两个 C ．三个 D ．四个 4. 带传动工作时产生弹性滑动是因为 B 。

A ．带的预紧力不够B ．带的紧边拉力和松边拉力不等C ．带绕过带轮时有离心力D ．带和带轮间的摩擦力不够的弹性滑动 5．在圆柱齿轮传动中，齿轮直径不变而减小模数，对轮齿的弯曲强度是 A A. 下降 B.不变 C.提高 D.不确定 6．在常用的螺纹联接中，自锁性能最好的螺纹是 A 。

A 、三角形螺纹B 、梯形螺纹C 、锯齿形螺纹D 、矩形螺纹 7．链传动中链节数取偶数，链轮齿数取奇数，最好互为质数，其原因是 A 。

A ．磨损均匀 B.具有抗冲击力 C.减少磨损与胶合 D.瞬时传动比为定值 8．带传动主要是依靠 C 来传递运动和功率的。

A ．带与带轮接触面之间的正压力B ．带的紧边拉力C.带与带轮接触面之间的摩擦力 D ．带的初拉力9. 标准平键的承载能力通常取决于 CA 键的抗剪强度 B.键的弯曲强度C.键联接工作表面的挤压强度D.轮毂的挤压强度 10.齿轮的齿面疲劳点蚀首先发生在 A 的部位。

A ．靠近节线的齿根表面上 B.靠近节线的齿顶表面上； C ．在节线上 D.同时在齿根和齿顶表面上。

二、填空题（每空1分，共20分。

）1．滚子链是由滚子、套筒、销轴、内链板和外链板所组成，其 套筒和内链板 之间外链板与销轴之间分别为过盈配合，而 滚子与套筒 之间、 套筒与销轴 之间分别为间隙配合。

2018－2019 学年第 一 学期 期 中 考试（查）试题 A 卷第 1 页 共 6 页考试科目： 机械设计 考试时间： 120 分钟 试卷总分: 100 分考试方式： 闭卷 考生学院： 机械工程学院题号一二三四五 总分 复核人 得分评卷教师签名一、 填空题（每空1分，共25分）1、零件表面的疲劳是受到 长期作用的表面产生 的现象。

2、螺纹联接防松，按其防松原理可分为 防松、摩擦防松和永久防松。

3、由一组协同工作的零件所组成的独立制造或独立装配的组合体称为 。

4、在疲劳曲线上，以循环基数N 0为界分为两个区：当N ≥N 0时，为 区；；当N ＜N 0时，为 区。

5、螺纹的公称直径是 径，对外螺纹它是指螺纹 所在圆柱的直径。

6、刚度是指机械零件在载荷作用下抵抗 的能力。

零件材料的弹性模量越小，其刚度就越 。

7、按键齿齿廓曲线的不同，花键分为 花键和 花键。

8、对于链速v <0.6m ／s 的低速链传动，因其主要失效形式是链条的 ，故应按 条件进行计算。

9、普通平键连接工作时，平键的工作面是 ，平键的剖面尺寸按 从标准中查取。

10、楔键联接靠 传递转矩，用于对中性要求不高的联接。

11、对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按 个键计算。

12、在设计V 带传动时，V 带的型号可根据 和 查选型图确定。

13、在常用的螺纹牙型中 传动效率最高， 自锁性最好。

14、带传动中，带速一定时，传递功率的大小取决于 的大小。

15、在一般情况下，链传动的 传动比为常数， 传动比不为常数。

二、 选择题（每题1分，共20分）1、某钢制零件材料的对称循环弯曲疲劳极限σ-1 = 300 MPa ，若疲劳曲线指数m = 9，应力b h 学院： 班级： 学号： 姓名：循环基数N0 =107，当该零件工作的实际应力循环次数N =105时，则按有限寿命计算，对应于N的疲劳极限为 MPa 。

A.428B.430.5C.500.4D.3002、带张紧的目的是。

班 级 学 号 姓 名题一、答案填写表（每小题1。

5分,共15分）1、机械设计这门学科，主要研究______ 的工作原理、结构和设计计算方法.A．各类机械零件和部件B．通用机械零件和部件C．专用机械零件和部件 D．标准化的机械零件和部件2、对于采用常见的组合和按标准选取尺寸的平键静联接，主要失效形式是_____。

A. 工作面的压溃 B。

工作面过度磨损 C. 键被剪断 D. 键被弯断3、同精度的齿轮传动，动载荷系数Kv与__________有关。

A. 圆周速度B。

齿轮在轴上相对于轴承的位置C。

传动超载D。

原动机及工作机器的性能和工作情况4、V带的楔角等于__________。

A. 40︒B. 35︒ C。

30︒ D. 20︒5、带传动采用张紧轮的目的是____________。

A。

减轻带的弹性滑动B. 提高带的寿命C。

改变带的运动方向D。

调节带的初拉力6、螺栓联接中，有时在一个螺栓上采用双螺母，其目的是__________。

A. 提高强度B. 提高刚度C。

防松D。

减小螺纹牙受载7、受轴向工作载荷的紧螺栓联接,设螺栓刚度远远大于被联接件的刚度,则螺栓中的总拉力接近____________________________________。

A. ＝F'＋F B。

<F'＋F C. >F'＋F D. ＝F'＋8、标准直齿圆柱齿轮传动，轮齿弯曲强度计算中的齿形系数只决定于_____。

A. 齿数z B。

模数m C. 齿宽系数φd9、一对圆柱齿轮传动，通常把小齿轮的齿宽取值比大齿轮略大，其主要目的是______。

A。

使小齿轮的强度比大齿轮略高一些B。

减小传动中的动载荷C。

为了便于安装，保证有效接触宽度D. 避免沿齿向载荷分布不均匀10、在一定转速下，要减轻链传动的运动不均匀性和动载荷，应______。

A。

增大链节距和链轮齿数 B。

减小链节距和链轮齿数C。

增大链节距，减小链轮齿数 D。

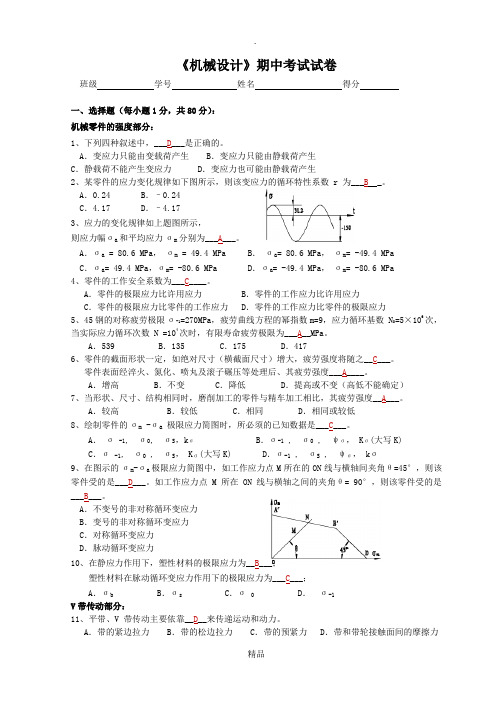

《机械设计》期中考试试卷班级学号姓名得分一、选择题（每小题1分，共80分）：机械零件的强度部分：1、下列四种叙述中，___D___是正确的。

A．变应力只能由变载荷产生 B．变应力只能由静载荷产生C．静载荷不能产生变应力 D．变应力也可能由静载荷产生2、某零件的应力变化规律如下图所示，则该变应力的循环特性系数 r 为___B _。

A．0.24 B．–0.24C．4.17 D．–4.173、应力的变化规律如上题图所示，则应力幅σa和平均应力σm分别为___A___。

A．σa = 80.6 MPa，σm = 49.4 MPa B．σa= 80.6 MPa，σm= -49.4 MPaC．σa= 49.4 MPa，σm= -80.6 MPa D．σa= -49.4 MPa，σm= -80.6 MPa4、零件的工作安全系数为___C____。

A．零件的极限应力比许用应力 B．零件的工作应力比许用应力C．零件的极限应力比零件的工作应力 D．零件的工作应力比零件的极限应力5、45钢的对称疲劳极限σ-1=270MPa，疲劳曲线方程的幂指数m=9，应力循环基数 N0=5×106次，当实际应力循环次数 N =104次时，有限寿命疲劳极限为___A__MPa。

A．539 B．135 C．175 D．4176、零件的截面形状一定，如绝对尺寸（横截面尺寸）增大，疲劳强度将随之__C___。

零件表面经淬火、氮化、喷丸及滚子碾压等处理后、其疲劳强度___A____。

A．增高 B．不变 C．降低 D．提高或不变（高低不能确定）7、当形状、尺寸、结构相同时，磨削加工的零件与精车加工相比，其疲劳强度__A___。

A．较高 B．较低 C．相同 D．相同或较低8、绘制零件的σm -σa极限应力简图时，所必须的已知数据是___C___。

A．σ -1, σ0, σS，kσ B．σ-1, σ0 , ψσ， Kσ(大写K)C．σ -1, σ0, σS， Kσ(大写K) D．σ-1, σS, ψσ， kσ9、在图示的σm-σa极限应力简图中，如工作应力点M所在的ON线与横轴间夹角θ=45°，则该零件受的是___D___。

班 级学号、一对齿轮传动中，若材料不同，则小齿轮和大齿轮的接触应力亦不同。

、轴毂联接中采用普通平键联接时，该键同时起周向固定和轴向固定的作用。

、滑键固定在轮毂上随轮毂一同沿着轴上的键槽移动。

、直齿锥齿轮强度计算是以大端处的当量圆柱齿轮为计算依据的。

、螺栓的最大应力一定时，应力幅越小，其疲劳强度越高。

、选用弹性模量大的带材料，可以避免带传动发生弹性滑动现象。

、齿轮传动中，主动齿轮齿面上产生塑性变形后，齿面节线附近被碾出沟槽。

二、单项选择题：请将答案填入题后的表格中。

☎每小题 分，共 分✆、机械设计这门学科，主要研究♉♉♉♉♉♉ 的工作原理、结构和设计计算方法。

✌．各类机械零件和部件∙∙ ∙．通用机械零件和部件．专用机械零件和部件 ．标准化的机械零件和部件 、对于采用常见的组合和按标准选取尺寸的平键静联接，主要失效形式是♉♉♉♉♉。

✌ 工作面的压溃  工作面过度磨损  键被剪断 键被弯断、同精度的齿轮传动，动载荷系数 ❖与♉♉♉♉♉♉♉♉♉♉有关。

✌ 圆周速度 齿轮在轴上相对于轴承的位置 传动超载 原动机及工作机器的性能和工作情况、✞带的楔角等于♉♉♉♉♉♉♉♉♉♉。

✌       、带传动采用张紧轮的目的是♉♉♉♉♉♉♉♉♉♉♉♉。

✌ 减轻带的弹性滑动 提高带的寿命 改变带的运动方向 调节带的初拉力、螺栓联接中，有时在一个螺栓上采用双螺母，其目的是♉♉♉♉♉♉♉♉♉♉。

✌ 提高强度  提高刚度  防松  减小螺纹牙受载、受轴向工作载荷的紧螺栓联接，设螺栓刚度c1远远大于被联接件的刚度c2，则螺栓中的总拉力F0接近♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉。

✌ ＝☞＋☞  ☞＋☞  ☞＋☞  ＝☞＋F2、标准直齿圆柱齿轮传动，轮齿弯曲强度计算中的齿形系数只决定于♉♉♉♉♉。

诚信应考，考试作弊将带来严重后果！华南理工大学本科生期中考试卷《机械设计基础》注意事项：1. 开考前请将密封线内各项信息填写清楚；2. 所有答案请直接答在答题卡上；3．考试形式：闭卷；4. 本试卷共（50 ）小题，每小题答对2分，满分100分，考试时间120分钟。

答题卡使用说明：1.请将对应题号的认为是正确或最接近正确的答案号涂黑，例如某题你认为正确或最接近正确的答案是C，则应：2.0分。

答题可用工具：计算器、2B铅笔、橡皮。

1-10 题来自以下概念题：1. 一对圆柱齿轮传动，通常把小齿轮的齿宽取值略大于大齿轮，其主要目的是。

（A）使小齿轮的强度比大齿轮高一些（B）减小传动中的动载荷（C）为了便于安装，保证接触线长度（D）避免沿齿向载荷分布不均2. 为了提高齿轮的齿根弯曲疲劳强度，可以________。

（A）加大中心距（B）减小齿宽系数（C）加大模数（D）减小啮合角3．在齿面硬度≤350HBS的闭式钢制齿轮传动中，设计计算时首先应_______ 。

（A）保证齿面接触疲劳强度（B）保证齿根弯曲疲劳强度（C）防止齿面胶合（D）限制发热量4. 一单级斜齿减速箱，齿轮参数为m n=2.5mm，z1=15，z2=38；其中心距为70mm，则斜齿轮的螺旋角为_______。

（A）20.3°（B）12.9°（C）17.6°（D）18.8°5. 渐开线齿轮实现连续传动时，其重合度为。

（A）ε＜0 （B）ε＝0 （C）ε＜1 （D）ε≥16.一对相啮合的圆柱齿轮的Z 2＞Z 1，b 1＞b 2，其接触应力的大小是 。

（A ） H2H1σσ= （B ） H1σ＜H2σ（C ） H1σ＞H2σ （D ） 可能相等，也可能不等 7. 当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是 。

（A ） 基圆半径不变 （B ） 啮合角不变 （C ） 节圆半径不变 （D ） 压力角不变8. 在下列机构中，不能把回转运动转为直线运动的是 。

机械设计基础期中试题一、选择题1. 下列哪项属于机械元件的连接方式？A. 焊接B. 拆卸C. 镶装D. 打胶2. 以下哪项是机械设计中常用的连接形式？A. 锁紧联轴器B. 直缝焊接C. 直缝铆接D. 电阻焊接3. 如何通过特定形状的嵌合作用来实现元件的连接？A. 铆合连接B. 半扣件连接C. 锁紧连接D. 焊接连接4. 下列哪种紧固件具有不可逆的连接特性？A. 螺纹连接B. 锁紧螺栓连接C. 轴承轴向定位D. 弹性连接5. 在机械设计中，选择正确的摩擦副材料可以实现以下哪种效果？A. 提高防锈性B. 降低制造成本C. 提高传动效率D. 增加摩擦力二、简答题1. 请简述机械设计中常用的零件标志符号（符号表）的作用。

零件标志符号是一种用于标识零件名称、图号、材料、热处理和表面处理等信息的图形符号系统。

它在机械设计和制造过程中起到了以下几个作用：一是标识零件。

通过零件标志符号，可以快速准确地识别和区分不同零件，避免混淆和错误。

二是表达设计意图。

零件标志符号可以携带一些重要的设计意图信息，如公差要求、加工方式、装配顺序等，有助于准确传达设计师的意图，避免误解和错误操作。

三是提高效率。

使用零件标志符号可以简化绘图过程，减少图纸的尺寸和复杂度，提高绘图效率和可读性。

四是促进协作和交流。

通过统一的零件标志符号系统，不同专业的设计师和制造人员可以更好地协作和交流，减少沟通成本和误解的可能性。

五是便于管理和检索。

使用标准的零件标志符号可以方便进行零件管理和检索，有助于提高生产效率和质量控制。

2. 请简述摩擦副的作用及常见类型。

摩擦副是机械传动中常见的一种连接方式，通过接触摩擦力来实现传递力和运动的。

它的主要作用包括以下几个方面：一是传递力。

摩擦副通过摩擦力将动力传递给被连接的部件，实现力的传递和运动的转换。

二是传递运动。

摩擦副可以将旋转运动转化为线性运动，或者将线性运动转化为旋转运动，实现不同工作要求下的运动变换。

常熟理工学院2017 ～2018 学年第 1 学期《机械设计》 期中考试试卷试题总分：100 分 考试时限：120 分钟 考试形式：闭卷一、选择填空题 （每空格1分，共20分）1. 若一零件的应力循环特性r = +0.5,σa = 80Nmm 2，则此时，σm= 240 N / mm 2，σmax= 320 N / mm 2，σmin= 160 N / mm 22. 螺纹联接的拧紧力矩等于 螺纹副间摩擦 力矩和 螺纹端面与被连接件承接面间摩擦 力矩之和。

3. 性能等级为6.8级的螺栓，其屈服强度s σ＝ 480 ，抗拉强度b σ= 600 。

4. 承受预紧力/F 的紧螺栓联接在受工作拉力F 时，残余预紧力为//F ，其螺栓所受的总拉力F 0为 B 。

A ．/0F F F +=B ．//0F F F +=C ．///0F F F +=D ．F c c c F F 212/0++= 5. 承受预紧力和轴向变载荷的紧螺栓联接，当其螺栓的预紧力和被联接件的刚度Cm 不变时，螺栓的刚度Cb 愈小，则____b____。

A.螺栓中总拉力的变化幅度愈大B. 螺栓中总拉力的变化幅度愈小C.螺栓中总拉力变化幅度不变D. 螺栓中的疲劳强度降低6．在常用螺纹类型中，主要用于传动的是___D_____。

A ．矩形螺纹、梯形螺纹、普通螺纹B ．矩形螺纹、锯齿形螺纹、管螺纹C ．梯形螺纹、普通螺纹、管螺纹D ．梯形螺纹、矩形螺纹、锯齿螺纹7．当两被联接件之一太厚，不宜制成通孔，需要经常拆卸时，往往采用 d 。

A ．螺栓联接B ．螺钉联接C ．双头螺栓联接D ．紧定螺钉联接8. 一般普通平键联接的主要失效形式是__D________。

A ．剪断B ．磨损C ．胶合D ．压溃9. 中心距一定的带传动，小带轮包角的大小主要取决于 d 。

A ．小带轮直径B ．大带轮直径C ．两带轮直径之和D ．两带轮直径之差 10. 带传动在工作时产生弹性滑动，是因为 B 。
