机械设计课程设计完整版

机械设计基础课程设计说明书
题目：带式输送机传动装置中的一级圆柱齿轮减速器
2009-2010学年第3学期
学院：工学院
专业：热能与动力工程
学生姓名：龙绪安
学号：08328030
起至日期：2010-7-13至2010-8-1
指导教师：高群
目录
A
课程设计任务书 (2)
B
计算过程及计算说明 (5)
一、传动方案拟定 (5)
二、电动机的选择 (5)
三、运动参数的计算 (6)
四、V带传动的设计计算 (6)
五、圆柱齿轮传动的设计计算 (7)
六、轴的设计计算 (8)
七、滚动轴承的选择计算 (10)
八、键的选择计算 (10)
九、联轴器的选择 (11)
十、润滑油及润滑方式的选择 (11)
十一、箱体设计 (11)
十二、总结 (12)
十三、参考文献 (12)
C
老师批点 (13)。

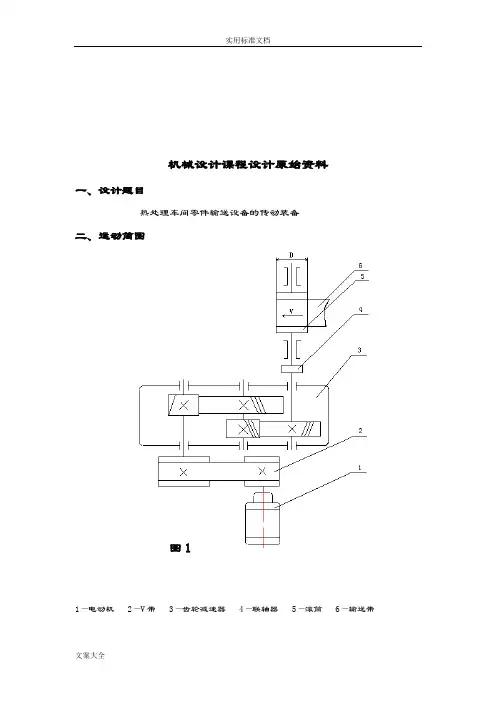

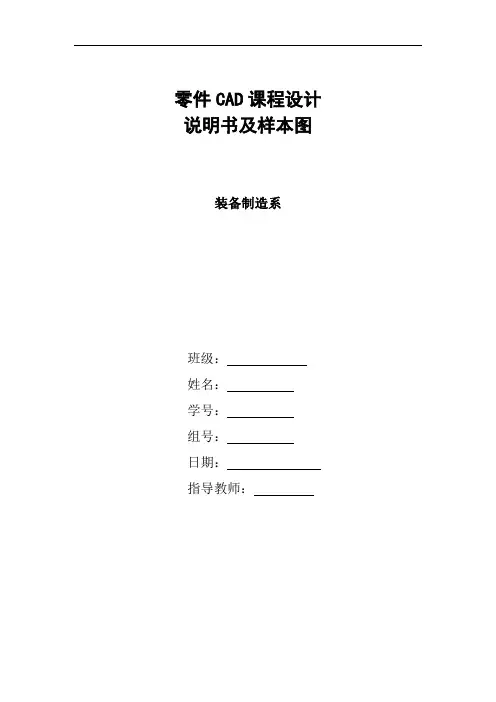

零件CAD课程设计说明书及样本图装备制造系班级：姓名：学号：组号：日期：指导教师：零件CAD课程设计说明书一、设计题目…………….……………………………………. .第1页二、概述 (2)三、电动机的选择……………………………………….……. .第3页四、计算总传动比及分配各级的传动比……………….……. .第4页五、运动参数及动力参数计算………………………….……. .第5页六、传动零件的设计计算 (6)七、轴的设计计算 (12)八、滚动轴承的选择及校核计算 (20)九、键联接的选择及校核计算 (22)十、润滑的选择 (25)十一、联轴器的选择 (27)十二、轴承盖的选择 (27)十三、减速器箱体和附件设计 (28)十四、设计心得 (34)D2= df2-2δ=203.75mmD0=0.5（D1+D2）=145.88mmd0=0.25（D2-D1）=28.94mmn=0.5m=1.25mm设定腹板6个孔七、轴的设计计算（一）从动轴的设计计算已知：P4=2.6kw，从动齿轮转速96.41 r/min。

分度圆直径d2=222.5mm，单向传动，载荷平稳，工作时间两班制。

（1）选择轴的材料，确定许用应力查书表16—2得选用45钢，正火处理，硬度在170～217HBW，抗拉强度σb=600Mpa查书表16—4得许用弯曲应力[σ-1bb]=55Mpa （2）按扭转强度计算最小直径d≥C(P/n)1/3由书表16—3，C=118～107取C=115d2≥34.49mm考虑到轴颈上有一键槽，应将轴径增大3%，但因为从动轴传递的功率较小，故不用将轴径增大。

根据弹性套柱销连轴器TL6内孔直径取d2=35mm，查附表2—10。

选弹性套柱销联轴器（GB4324—1984）（3）轴的结构设计（a）确定轴上零件布置在箱中央，轴承对称地布置在两侧，轴在外轴端安装联轴器，齿轮以轴环和套筒实现轴向定位和固定，以平键联接和过盈配合H7/r6实现周向固定。

机械课程设计完整一、教学目标本课程旨在让学生掌握机械设计的基本原理和方法，了解机械系统的运动和动力学分析，培养学生解决实际机械问题的能力。

具体目标如下：1.知识目标：•了解机械设计的基本概念、原则和方法。

•掌握机械系统的运动分析和动力学分析。

•熟悉机械零件的选型和设计方法。

2.技能目标：•能够运用力学原理进行机械系统的运动和动力学分析。

•能够运用CAD软件进行机械零件的绘制和设计。

•能够独立完成简单的机械设计项目。

3.情感态度价值观目标：•培养学生对机械工程的兴趣和热情，提高学生的专业素养。

•培养学生团队合作精神，提高学生的沟通和协作能力。

•培养学生创新意识，鼓励学生勇于尝试和解决问题。

二、教学内容根据课程目标，教学内容主要包括以下几个部分：1.机械设计基本原理和方法：包括设计过程、设计原则、设计方法等。

2.机械系统的运动分析：包括运动学、动力学、运动传递等。

3.机械系统的动力学分析：包括力学原理、力矩平衡、动力源等。

4.机械零件的选型和设计：包括轴承、齿轮、传动带等零件的选择和设计方法。

5.CAD软件的应用：学习并运用CAD软件进行机械零件的绘制和设计。

三、教学方法为了激发学生的学习兴趣和主动性，将采用多种教学方法相结合：1.讲授法：讲解基本原理、概念和方法，为学生提供系统的知识结构。

2.讨论法：学生进行小组讨论，培养学生的思考和表达能力。

3.案例分析法：分析实际机械设计案例，让学生学会将理论知识应用于实际问题。

4.实验法：进行机械系统运动和动力学实验，让学生亲身体验和实践。

四、教学资源为了支持教学内容和教学方法的实施，将选择和准备以下教学资源：1.教材：选用权威、实用的机械设计教材，为学生提供系统的知识结构。

2.参考书：提供相关领域的参考书籍，丰富学生的知识储备。

3.多媒体资料：制作PPT、视频等多媒体资料，生动形象地展示教学内容。

4.实验设备：准备机械系统运动和动力学实验所需的设备，让学生亲身体验和实践。

机械设计课程设计完美版一、课程目标知识目标：1. 让学生掌握机械设计的基本原理，理解并能够运用机械设计的相关知识，如力学、材料力学、机械制图等。

2. 使学生能够理解和分析机械系统的结构特点，掌握机械零件的选型和设计方法。

3. 引导学生了解并掌握机械设计中的创新思维和方法，培养其解决实际工程问题的能力。

技能目标：1. 培养学生运用CAD软件进行机械设计和绘图的能力，提高其制图速度和准确性。

2. 通过课程设计，让学生掌握机械系统总体设计和细节设计的方法，具备独立完成简单机械设计项目的能力。

3. 培养学生的团队协作能力，使其能够在团队中发挥自己的专长，共同完成设计任务。

情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发其创新意识和探索精神，使其具备积极的学习态度。

2. 引导学生关注机械设计在实际生产中的应用，认识到机械设计对国家经济发展和社会进步的重要性，培养其社会责任感。

3. 通过课程设计，培养学生严谨的工作态度，使其具备良好的职业道德和敬业精神。

本课程目标旨在使学生通过学习，能够将理论知识与实际设计相结合，提高其解决工程问题的能力，为将来从事机械设计及相关领域工作打下坚实基础。

同时，注重培养学生的团队协作、创新意识和职业素养，使其成为适应社会需求的高素质机械设计人才。

二、教学内容1. 机械设计基本原理：包括力学基础、材料力学性能、机械制图标准等，对应教材第1章至第3章内容。

- 力学基础：讲解力学基本概念，如力、受力分析、应力与应变等。

- 材料力学性能：介绍常用机械材料的力学性能及其选用原则。

- 机械制图标准：使学生掌握机械制图的基本知识，如视图、剖面、尺寸标注等。

2. 机械零件选型与设计：包括传动系统、联接件、轴承和联轴器等，对应教材第4章至第6章内容。

- 传动系统：讲解各类传动方式的特点及选型方法，如齿轮传动、带传动等。

- 联接件：介绍常用联接件的结构形式及设计方法，如螺栓、键等。

- 轴承和联轴器：讲解轴承类型、性能及其选用原则，以及联轴器的设计和应用。

目录一．设计任务书 (2)二. 传动装置总体设计 (3)三．电动机的选择 (4)四．V带设计 (6)五．带轮的设计 (8)六．齿轮的设计及校核 (9)七．高速轴的设计校核 (14)八．低速轴的设计和校核 (21)九.轴承强度的校核 (29)十．键的选择和校核 (31)十一.减速箱的润滑方式和密封种类的选择 (32)十二. 箱体的设置 (33)十三. 减速器附件的选择 (35)十四.设计总结 (37)十五。

参考文献 (38)一．任务设计书题目A：设计用于带式运输机的传动装置原始数据：工作条件：一半制，连续单向运转。

载荷平稳，室内工作，有粉尘（运输带于卷筒及支撑间.包括卷筒轴承的摩擦阻力影响已经在F中考虑）。

使用年限：十年，大修期三年。

生产批量：十台。

生产条件：中等规模机械厂，可加工7～8级齿轮及蜗轮。

动力来源：电力，三相交流（380/220）。

运输带速度允许误差：±5%。

设计工作量：1.减速器装配图一张（A3）2.零件图（1～3）3.设计说明书一份个人设计数据：运输带的工作拉力T(N/m)___4800______运输机带速V（m/s）____1.25_____ 卷筒直径D（mm）___500______已给方案三．选择电动机1．传动装置的总效率： η=η1η2η2η3η4η5式中：η1为V 带的传动效率，取η1=0.96； η2η2为两对滚动轴承的效率，取η2=0.99； η3为一对圆柱齿轮的效率，取η3=0.97; η为弹性柱销联轴器的效率，取η4=0.98； η5为运输滚筒的效率，取η5=0.96。

所以，传动装置的总效率η=0.96*0.99*0.99*0.97*0.98*0.96=0.86 电动机所需要的功率P=FV/η=4800*1.25/（0.86×1000）=6.97KW 2．卷筒的转速计算nw=60*1000V/πD=60*1000*1.25/3.14*500=47.7r/minV 带传动的传动比范围为]4,2['1 i ;机械设计第八版142页 一级圆柱齿轮减速器的传动比为i2∈[8，10 ]；机械设计第八版413页 总传动比的范围为[16，40]； 则电动机的转速范围为[763,1908]; 3．选择电动机的型号：根据工作条件，选择一般用途的Y 系列三相异步电动机，根据电动机所需的功率，并考虑电动机转速越高，总传动比越大，减速器的尺寸也相应的增大，所以选用Y160M-6型电动机。

目录一．设计任务书 (2)二. 传动装置总体设计 (3)三．电动机的选择 (4)四． V带设计 (6)五．带轮的设计 (8)六．齿轮的设计及校核 (9)七．高速轴的设计校核 (14)八．低速轴的设计和校核 (21)九.轴承强度的校核 (29)十．键的选择和校核 (31)十一.减速箱的润滑方式和密封种类的选择 (32)十二. 箱体的设置 (33)十三. 减速器附件的选择 (35)十四.设计总结 (37)十五。

参考文献 (38)一．任务设计书题目A：设计用于带式运输机的传动装置原始数据：工作条件：一半制，连续单向运转。

载荷平稳，室内工作，有粉尘（运输带于卷筒及支撑间.包括卷筒轴承的摩擦阻力影响已经在F中考虑）。

使用年限：十年，大修期三年。

生产批量：十台。

生产条件：中等规模机械厂，可加工7～8级齿轮及蜗轮。

动力来源：电力，三相交流（380/220）。

运输带速度允许误差：±5%。

设计工作量：1.减速器装配图一张（A3）2.零件图（1～3）3.设计说明书一份个人设计数据：运输带的工作拉力T(N/m)___4800______运输机带速V（m/s）____1.25_____卷筒直径D（mm）___500______已给方案三．选择电动机1．传动装置的总效率：η=η1η2η2η3η4η5式中：η1为V带的传动效率，取η1=0.96；η2η2为两对滚动轴承的效率，取η2=0.99；η3为一对圆柱齿轮的效率，取η3=0.97;η为弹性柱销联轴器的效率，取η4=0.98；η5为运输滚筒的效率，取η5=0.96。

所以，传动装置的总效率η=0.96*0.99*0.99*0.97*0.98*0.96=0.86 电动机所需要的功率P=FV/η=4800*1.25/（0.86×1000）=6.97KW2．卷筒的转速计算nw=60*1000V/πD=60*1000*1.25/3.14*500=47.7r/minV 带传动的传动比范围为]4,2['1∈i ;机械设计第八版142页 一级圆柱齿轮减速器的传动比为i2∈[8，10 ]；机械设计第八版413页 总传动比的范围为[16，40]； 则电动机的转速范围为[763,1908]; 3．选择电动机的型号：根据工作条件，选择一般用途的Y 系列三相异步电动机，根据电动机所需的功率，并考虑电动机转速越高，总传动比越大，减速器的尺寸也相应的增大，所以选用Y160M-6型电动机。

机械设计《课程设计》课题名称一级圆柱齿轮减速器的设计计算系别机械系专业机械设计与制造班级 17机制17701班姓名学号指导老师完成日期2018年6月27日目录第一章绪论第二章课题题目及主要技术参数说明2.1 课题题目2.2 主要技术参数说明2.3 传动系统工作条件2.4 传动系统方案的选择第三章减速器结构选择及相关性能参数计算3.1 减速器结构3.2 电动机选择3.3 传动比分配3.4 动力运动参数计算第四章齿轮的设计计算(包括小齿轮和大齿轮)4.1 齿轮材料和热处理的选择4.2 齿轮几何尺寸的设计计算4.2.1 按照接触强度初步设计齿轮主要尺寸4.2.2 齿轮弯曲强度校核4.2.3 齿轮几何尺寸的确定4.3 齿轮的结构设计第五章轴的设计计算(从动轴)5.1 轴的材料和热处理的选择5.2 轴几何尺寸的设计计算5.2.1 按照扭转强度初步设计轴的最小直径5.2.2 轴的结构设计5.2.3 轴的强度校核第六章轴承、键和联轴器的选择6.1 轴承的选择及校核6.2 键的选择计算及校核6.3 联轴器的选择第七章减速器润滑、密封及附件的选择确定以及箱体主要结构尺寸的计算7.1 润滑的选择确定7.2 密封的选择确定7.3减速器附件的选择确定7.4箱体主要结构尺寸计算第八章总结参考文献第一章绪论本论文主要内容是进行一级圆柱直齿轮的设计计算，在设计计算中运用到了《机械设计基础》、《机械制图》、《工程力学》、《公差与互换性》等多门课程知识，并运用《AUTOCAD》软件进行绘图，因此是一个非常重要的综合实践环节,也是一次全面的、规范的实践训练。

通过这次训练，使我们在众多方面得到了锻炼和培养。

主要体现在如下几个方面：（1）培养了我们理论联系实际的设计思想，训练了综合运用机械设计课程和其他相关课程的基础理论并结合生产实际进行分析和解决工程实际问题的能力，巩固、深化和扩展了相关机械设计方面的知识。

（2）通过对通用机械零件、常用机械传动或简单机械的设计，使我们掌握了一般机械设计的程序和方法，树立正确的工程设计思想，培养独立、全面、科学的工程设计能力和创新能力。
