上海济光职业技术学院毕业实践报告（论文）建筑结构平法施工图的平面整体表示方法姓名：方利祥建筑结构平法施工图的平面整体表示方法前言设计是工程建设的核心与灵魂，图纸则是其重要的表达方式。
设计图纸的水平与质量的高低，直接关系到工程项目的优劣。
然而，设计只是纸面上的想象与构思，必须经过施工阶段才能真正地形成实际上的建筑物。
因此，要使建筑工程达到高水平，设计方与施工方互相协调、密切配合是关键。
要达到建筑工程的高水平，即建筑施工高速度、高质量、高效益和低消耗的要求，优秀、科学的设计施工图将会起到决定性的作用。
平法施工图是一种符合中国国情、技术先进、与国际接轨的优秀、科学的施工图。
采用平法施工图，可以实现设计方与施工方的识图同步，减少施工单位与设计单位在识图问题上的沟通，既节省时间提高效率，又减少失误增加安全系数，施工企业可全面提高施工水平，取得可观的经济效益和社会效益。
本人在实习过程中多次进行梁、板、柱的配筋的核对工作，因此接触到大量的平法施工图，对梁、板、柱平法施工图的中各信息的表示有一定的认知；且后期进行梁、板、柱平法施工图的绘制，既在平法施工图上注写梁、板、柱的编号、尺寸、配筋等信息，对平法施工图中各种信息标注以及绘制规范有所领悟。
固查阅资料写下此篇报告，以总结本人在实习过程中对平法施工图中各信息的表示方法的学习成果。
建筑结构平法施工图的平面整体表示方法目录前言一、平法施工图概述1.1 平法施工图表示方法的概念和产生1.2 平法施工图表示方法与传统表示方法的区别和发展历程1.3 平法施工图基本内容二、平法施工图中梁的平面表示法2.1平面注写方式2.2截面注写方式三、平法施工图中板的平面表示法3.1 有梁楼盖板的平面表示法3.2 无梁楼盖板的平面表示法四、平法施工图中柱的平面表示法4.1 列表注写方式4.2 截面注写方式五、心得体会谢词参考文献一、平法施工图概述1.1 平法施工图表示方法的概念和产生平法就是用平面来表达结构尺寸、标高、配筋、构造等的绘图方法，是用在建筑里面的结构施工图。

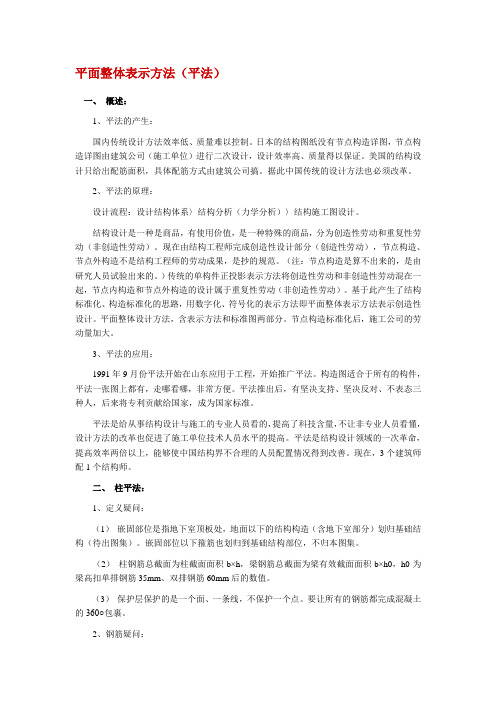

平面整体表示方法（平法）一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。
日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。
美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。
据此中国传统的设计方法也必须改革。
2、平法的原理：设计流程：设计结构体系〉结构分析（力学分析）〉结构施工图设计。
结构设计是一种是商品，有使用价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。
现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。
（注：节点构造是算不出来的，是由研究人员试验出来的。
）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。
基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。
平面整体设计方法，含表示方法和标准图两部分。
节点构造标准化后，施工公司的劳动量加大。
3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。
构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。
平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。
平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。
平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。
现在，3个建筑师配1个结构师。
二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。
嵌固部位以下箍筋也划归到基础结构部位，不归本图集。
（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。

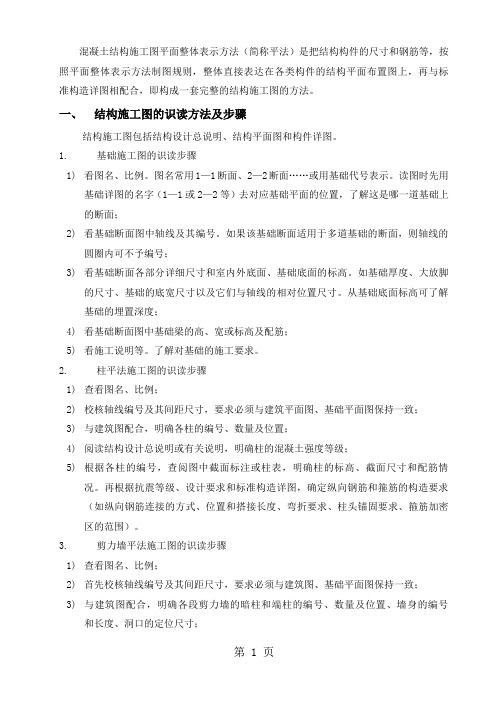

混凝土结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。
一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。
1.基础施工图的识读步骤1)看图名、比例。
图名常用1—1断面、2—2断面……或用基础代号表示。
读图时先用基础详图的名字（1—1或2—2等）去对应基础平面的位置，了解这是哪一道基础上的断面；2)看基础断面图中轴线及其编号。
如果该基础断面适用于多道基础的断面，则轴线的圆圈内可不予编号；3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。
如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。
从基础底面标高可了解基础的埋置深度；4)看基础断面图中基础梁的高、宽或标高及配筋；5)看施工说明等。
了解对基础的施工要求。
2.柱平法施工图的识读步骤1)查看图名、比例；2)校核轴线编号及其间距尺寸，要求必须与建筑平面图、基础平面图保持一致；3)与建筑图配合，明确各柱的编号、数量及位置；4)阅读结构设计总说明或有关说明，明确柱的混凝土强度等级；5)根据各柱的编号，查阅图中截面标注或柱表，明确柱的标高、截面尺寸和配筋情况。
再根据抗震等级、设计要求和标准构造详图，确定纵向钢筋和箍筋的构造要求（如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围）。
3.剪力墙平法施工图的识读步骤1)查看图名、比例；2)首先校核轴线编号及其间距尺寸，要求必须与建筑图、基础平面图保持一致；3)与建筑图配合，明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸；4)阅读结构设计总说明或有关说明，明确剪力墙的混凝土强度等级；5)所有洞口的上方必须设置连梁，如剪力墙洞口编号，连梁的编号应与剪力墙洞口编号相对应。
