零序电流互感器设计选型参考手册一、概述保定众邦公司开发生产的零序电流互感器是用于电力电缆上的一种互感器，它的一次绕组为穿过互感器内孔的三相一次导体电缆（或是单相电缆），它的一次电流是一次三相电流的矢量和（在三相平衡时为0），当发生系统单相接地时或三相平衡时，矢量和不为0，零序电流互感器的二次有电流输出，可以供给保护装置，实现保护和监控。
由于电缆自身绝缘，零序电流互感器外壳也是绝缘的，所以零序电流互感器可以使用在任一电压等级的电缆上。
二、不需要精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
2.1 小电流接地选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时，二次≥1A，没有严格的变比关系。
2.2 与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ （K）□A型零序电流互感器是其配套产品，二次电流60MA时，零序电流互感器一次电流≤4A。
2.3 与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ（K）□B型零序电流互感器是其配套产品，二次电流0.2A时，零序电流互感器一次电流≤10A。
零序电流互感器设计选型一、概述零序电流互感器是用于电力电缆上的一种互感器，它的一次绕组为穿过互感器内孔的三相一次导体电缆（或是单相电缆），它的一次电流是一次三相电流的矢量和（在三相平衡时为0），当发生系统单相接地时或三相平衡时，矢量和不为0，零序电流互感器的二次有电流输出，可以供给保护装置，实现保护和监控。
由于电缆自身绝缘，零序电流互感器外壳也是绝缘的，所以零序电流互感器可以使用在任一电压等级的电缆上。
二、不需要精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
2.1 小电流接地选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA 左右，一次40A 时，二次≥1A，没有严格的变比关系。
2.2 与DD11/60 型继电器配套使用的零序电流互感器DD11/60 型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ（K）□A 型零序电流互感器是其配套产品，二次电流60MA 时，零序电流互感器一次电流≤4A。
2.3 与DL11/0.2 型继电器配套使用的零序电流互感器DL11/0.2 型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ZB—LJ（K）□B 型零序电流互感器是其配套产品，二次电流0.2A 时，零序电流互感器一次电流≤10A。
ZB-LJK/LXK系列零序电流互感器详细说明书保定众邦电气有限公司BAODING ZHONGBANG ELECTIC CO.,LTD一、概述保定众邦电气有限公司是高新技术企业， 有长期的零序电流互感器的生产经验，质量优于国标GBl208—1997《电流互感器》。
产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点，该产品已用于国家许多重点工程。
我公司生产ZB-LJ(X)K 系列、孔径φ40mm ～φ300mm 的零序电流互感器(电缆型)，用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作实现保护或监控。
互感器采用ABS 工程塑料外壳，全密封树脂浇注而成，外形美观、安装方便、节省安装空间。
有各种容量、变比、准确限值系数的高精度零序电流互感器，产品分整体式和组合式两类，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式(中性点接地、中性点不接地、大电流接地、小电流接地、消弧线圈接地)的需要。
二、型号说明三、使用条件1、环境温度： －10℃~60℃ ,日平均气温不超过+40℃。
2、海拔不超过1000m (高原使用时定货时要注明)。
3、相对湿度 < 85％。
4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
四、安装1、整体式零序电流互感器要在敷设电缆前进行安装，电缆安装时穿过互感器。
2、开口式互感器安装可以随时进行，具体安装方法如下： （1）拆下互感器“ K1 ”、“ K2 ”的联接压片。
X ）注：（K ）--组合式 (开口式)； LXK:圆形开口（2）将互感器顶部两条内六角螺栓松开拆下，互感器分成两部分。
（3）将互感器套在电缆上，把两个接触面擦干净，涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
（4）将联接片固定在“ K1 ”、“ K2 ”上。
（5）同一个开口式互感器上下两部分不可与其他互感器互换。
LCH-LJF（Y）型零序电流互感器使用说明书保定市力成电气有限公司LCH－LJF（Y）K系列零序电流互感器使用说明一、概述保定市力成电气有限公司是河北省高新技术科技企业，有多年零序电流互感器的生产经验，质量优于国标GBl208—1997《电流互感器》，并通过了电力工业部电气设备质量检测中心型式试验(武高所)。
产品已用于国家许多重点工程，如天安门广场、天津新港、厦门航空工业区、东莞500KV站等，产品销往北京、天津、上海、广东、福建、山西、河北、云南等二十几个省市。
我公司生产的LCH系列零序电流互感器是电缆型,采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷切割工艺，有效避免了互感器在长期使用过程中的锈蚀。
绝缘性能好，外形美观。
具有灵敏度高、线性度好、运行可靠、安装方便等特点。
其性能优于一般的零序电流互感器，产品按外形分有方形和Ω形，按结构分整体式和组合式。
产品使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。
用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相适应的零序电流互感器。
二、型号说明LCH-LJFK XX JLCH-LJYK XX保定市力成电气有限公司保护用大容量零序电流互感器内径外形（JFK为方形，JYK为Ω形）三、使用条件1、环境温度：最高温度+60℃日平均气温不超过+40℃最低气温-20℃；2、海拔不超过2000m (高原使用时特殊定货)；3、相对湿度< 85％。
四、产品类别及主要数据1、交流电压0.4KV以上（电缆）；2、电网频率50Hz；3、同名端：一次由“L1”侧穿入，二次为“K1”；4、型号及数据、外形尺寸见图表。
五、安装1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器不受电缆敷设与否的限制，具体方法如下：（1）拆下互感器“K１ˊ”、“K２ˊ”的联接压片（Ω形互感器无此项要求）。
（2）将互感器顶部两个内六角螺栓松开拆下（Ω形互感器是将两侧的紧固螺丝松开拆下），互感器便分为两部分。
零序电流互感器选型手册零序电流互感器选型手册ISO9001国际质量认证企业零序电流互感器选型手册保定市伊诺尔电气设备有限公司零序电流互感器设计选型参考手册一、概述保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT，它的一次绕组为穿过CT内孔的三相一次导体电缆，它的一次电流是一次三相电流的向量和（在正常、三相平衡时为0），当发生一次系统单相接地时三相平衡关系被打破，这时零序电流互感器的二次就有电流输出，供给保护装置，实现保护和监控。
零序电流互感器的一次绝缘就是电缆自身绝缘，所以这种零序电流互感器可以套在任一电压等级的电缆上。
二、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。
1、小电流选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA 这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时二次≥1A，没有严格的变比关系。
2、与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COS Φ=0.8，我公司生产的ENR—LJ（K）××A型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤4A。
3、与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COS Φ=0.8，我公司生产的ENR—LJ（K）××B型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤10A。
ISO9001国际质量认证企业零序电流互感器选型手册保定市伊诺尔电气设备有限公司零序电流互感器设计选型参考手册一、概述保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT，它的一次绕组为穿过CT内孔的三相一次导体电缆，它的一次电流是一次三相电流的向量和（在正常、三相平衡时为0），当发生一次系统单相接地时三相平衡关系被打破，这时零序电流互感器的二次就有电流输出，供给保护装置，实现保护和监控。
零序电流互感器的一次绝缘就是电缆自身绝缘，所以这种零序电流互感器可以套在任一电压等级的电缆上。
二、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。
1、小电流选线装置用零序电流互感器小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A 时二次≥1A，没有严格的变比关系。
2、与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ENR—LJ（K）××A 型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤4A。
3、与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ENR—LJ（K）××B 型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤10A。
零序电流互感器的选型1 零序电流互感器的特性及分类1.1 零序电流互感器及其特性零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
1.2 零序电流互感器的分类按安装方式分：整体式和开合式按结构形式分：母线式和电缆式按配合保护分：小电流接地选线装置用、继电器用、微机保护用2零序电流互感器的选型2.1安装方式从检修和安装方面考虑，尽量选用开合式的零序电流互感器。
2.2产品结构方面根据实际用途相应选用。
一般大部分使用的都是电缆式，极少数场合使用分母线式，例如发电机出口的零序保护。
2.3配合保护方面根据配合使用的保护装置相应选用。
根据保护装置的不同，分为以下几种a)与小电流接地选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器要有一定的输出，来满足装置启动，进行接地选线或进行相应的线路跳闸。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右。
这种零序电流互感器一般可选用无变比型，一次零序电流1～40A，二次电流0.02～1A左右。
b)与DD11/60型接地继电器配套使用的零序电流互感器DD11/60型接地继电器线圈并联阻抗为10Ω，其动作整定电流为0.03A；这种零序电流互感器一般可选用无变比型，一次零序电流2～4A，二次电流0.03～0.06A左右。
LBD-LCT型零序电流互感器精心整理编写：精心整理精心整理目录1.2.3.4. 外型及安装尺寸（所有互感器均提供整体式和开口式两种规格） (7)5. 安装使用说明 (18)6. 注意事项 (18)精心整理7. 现场电缆与互感器规格选择参数 (18)精心整理1.简介具有精Array绝缘性3.3同名端：一次由互感器正面“L1”侧穿入，二次为“K1”。
3.4型号及数据、外型尺寸详见后续图表。
3.5 普通零序电流互感器零序电流：一次侧输入电流1A～36A（36A以上定做），二次侧输出电流20mA～300mA，提供4个接线端子可选。
精心整理3.6二次负荷电阻：≤1.0Ω4.外型及安装尺寸（所有互感器均提供整体式和开精心整理精心整理精心整理精心整理备注：内径260mm及以上的普通零序电流互感器外型和安装尺寸订货时以图纸为准。
4.2特制零序电流互感器为适应电力行业电网扩容需要，我公司还生产各种大电流零序互感器，主要配合我公司MLN98微机小电流接地选线装置使用，应用范围较普通零序产品有显著扩大。
其性能、型号及尺寸如下:精心整理精心整理方形：单位：毫米精心整理精心整理精心整理精心整理1、产品型号、内孔直径；2、一次零序电流、二次零序电流（或电流比）；注：Ø8.5孔为通孔，可做为水平安装用。
圆形互感器外形尺寸图精心整理注：圆形互感器根据技术参数提供四位接线端子（K1、K2、K3、K4）和两位接线端子（K1、K2）两种规格。
5.安装使用说明5.1零序电流互感器要远离其它较强磁场或导磁体以防干扰造成影响。
5.25.7在安装6.1精心整理精心整理精心整理。
LH零序电流互感器1. 概述LH 系列零序电流互感器是我公司针对电力系统零序电流产生的特点，研制生产的一种性能稳定，安全可靠的电缆型电流互感器。
可满足电力系统各种运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）的需要。
本公司作为专业零序电流互感器生产厂家，根据电力系统特点生产的系列零序电流互感器除满足一般要求外，还能满足一些场合的特殊要求，每只互感器可以同时满足三个变比要求，同时具备公司常规产品的优良性能及特点。
该系列产品已广泛在电力、冶金、煤炭、石化、建材等行业的供（配）电系统中大量使用。
2. 特点（1）安装方便。
提供整体式和两半圆开启式两种。
开启式可在不断开电缆情况下使用。
（ 2）品种多样。
内径Φ80mm 、Φ100mm 、Φ120mm 、Φ140mm 、Φ160m 、Φ180mm 、Φ200mm 、Φ220mm 、Φ240mm 可任意选择。
（ 3）外形美观。
外壳为 ABS 工程塑料，内部为环氧树脂浇注，全密封、高绝缘。
（4）性能可靠。
产品通过了电力工业部电气设备质量检验测试中心的检测试验。
线性度好、准确度高。
3. 型号说明L H D /T ——X X4. 技术参数（1 ）交流电压： 0.38-66KV（2 ）电网频率： 50Hz（3）同名端：一次由互感器正面“ L1（或 P1）”侧穿入，二次侧为“ K1（或 S1）” 等端子。
（4）型号，数据及外形尺寸详见图表。
5. 安装方法（1）整体式互感器要在接好电缆头以前安装，电缆穿过互感器。
（2）开启式互感器可随时安装，方法如下：<1> 拆下互感器 K1' 、K2'（或 S1' 、S2' ）连接片及互感器内六角螺栓。
<2> 将打开的互感器两个接触面擦净，涂上少许防锈油。
<3> 仔细对齐两个接触面，拧紧内六角螺栓，在 K1' 、K2' （或 S1' 、S2' ）上固定紧连接片。
零序互感器的选择零序电流互感器设计选型参考1、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
1．1 小电流接地选线装置用零序电流互感器小电流接地先线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流接地选线装置配套的零序电流互感器选用：变比：150/5 容量：5VA 或变比：40/1 容量：2.5VA这两种零序电流互感器在负载阻抗2.5Ω时，二次输出在20mA 左右，一次零序电流40A时，二次电流≥1A，没有严格的变比关系。
1.2 与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω，COSφ=0.8，我公司生产的BCH-LJ（K）××A型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤5A。
1.3 与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω，COSφ=0.8，我公司生产的BCH-LJ（K）××B型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤5A。
2、有变比、容量、精度要求的零序电流互感器。
2.1 国家标准GB1208-1997国标中规定，保护用电流互感器误差限值。
准确级额定一次电流下的电流误差% 额定一次电流下的相位差±(′)在额定准确限值一次电流下的复合误差%5P ±1±60 510P ±3——102.2 精度与容量（额定负荷）的关系国标中规定：“在额定频率及额定负荷下，电流误差，相位差和复合误差不超过上表所列限值。
北京一二科技有限公司电力智能终端系列使用说明书电力智能终端系列ER-LH系列零序电流互感器使用说明书北京一二科技有限公司北京市海淀区上地信息路1# （国际科技创业园）2#楼1102 电话：010 - 8289 3855 • 8289 3856 传真：010 - 8289 3556邮政编码：100 085网址：版权所有2004ERS10.100 003.01重要提示：版权本使用说明书包含的所有内容均受版权法的保护，未经北京一二科技有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书或其部分内容进行复制和转载。
商标二科技有限公司的商标和徽标，本说明书中提及到的其它商标和徽标由拥有该商标和徽标的机构所有，一二科技并无拥有其它商标或徽标的权利。
目录1. 概述 (1)2. 型号说明 (1)3. 使用条件 (1)4. 技术参数 (1)5. 安装 (1)6. 定制 (2)7. 订货须知 (2)8．附录 (3)ER-LH系列零序电流互感器（高灵敏度）参数表 (3)ER-LH系列零序电流互感器(高精度)参数表 (4)ER-LH XX Y系列圆形零序电流互感器参数表 (8)ER-LH系列零序电流互感器选型参考 (8)ER-LH系列零序电流互感器重量参考 (8)ER-LH 系列零序电流互感器说明书ERS10.100 003.0111 . 概述北京一二科技有限公司是北京市高新技术企业，有多年零序电流互感器的专业生产经验，产品质量优于国标GB1208-1997《电流互感器》，并通过了电力工业部电气设备质量检测中心型式试验。
产品已广泛用于电力、冶金、化工、煤炭、建材等行业，并有大量产品出口。
ER-LH 系列零序电流互感器（电缆型）有各种容量、变比、准确级、准确限值系数的高精度零序电流互感器，还有与小电流接地选线等装置、各种继电器等配套的高灵敏度零序电流互感器，分一体式和组合式两类。
采用ABS 工程塑料外壳、树脂浇注而成，具有全密封、绝缘性能好、外形美观、灵敏度高、线性度好、运行可靠、安装方便等特点，规格品种多，适应各种继电器、各种装置的需要，也适应电力系统各种运行方式（中性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）的需要。
110kv零序线路零序电流互感器下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、 110kv零序线路零序电流互感器的应用和意义。

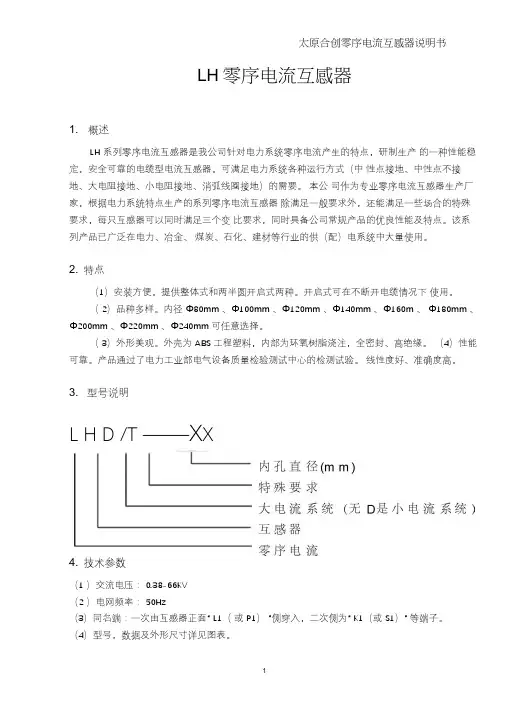

LH 零序电流互感器1.概述LH 系列零序电流互感器是我公司针对电力系统零序电流产生的特点，研制生产 的一种性能稳定，安全可靠的电缆型电流互感器。
可满足电力系统各种运行方式（中 性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）的需要。
本公 司作为专业零序电流互感器生产厂家，根据电力系统特点生产的系列零序电流互感器 除满足一般要求外，还能满足一些场合的特殊要求，每只互感器可以同时满足三个变 比要求，同时具备公司常规产品的优良性能及特点。
该系列产品已广泛在电力、冶金、 煤炭、石化、建材等行业的供（配）电系统中大量使用。
2.特点（1）安装方便。
提供整体式和两半圆开启式两种。
开启式可在不断开电缆情况下 使用。
（2）品种多样。
内径 Φ80mm 、Φ100mm 、Φ120mm 、Φ140mm 、Φ160m 、 Φ180mm 、Φ200mm 、Φ220mm 、Φ240mm 可任意选择。
（3）外形美观。
外壳为 ABS 工程塑料，内部为环氧树脂浇注，全密封、高绝缘。
（4）性能可靠。
产品通过了电力工业部电气设备质量检验测试中心的检测试验。
线性度好、准确度高。
3. 型号说明内孔直径特殊要求大电流系统（无是小电流系统）互感器零序电流(m m )D L H D /T ——X X4.技术参数（1）交流电压：0.38-66KV（2）电网频率：50Hz（3）同名端：一次由互感器正面“L1(或P1)”侧穿入，二次侧为“K1（或S1）”等端子。
（4）型号，数据及外形尺寸详见图表。
5.安装方法（1）整体式互感器要在接好电缆头以前安装，电缆穿过互感器。
（2）开启式互感器可随时安装，方法如下：<1>拆下互感器K1'、K2'（或S1'、S2'）连接片及互感器内六角螺栓。
<2>将打开的互感器两个接触面擦净，涂上少许防锈油。
<3>仔细对齐两个接触面，拧紧内六角螺栓，在K1'、K2'（或S1'、S2'）上固定紧连接片。
LH 零序电流互感器1.概述LH 系列零序电流互感器是我公司针对电力系统零序电流产生的特点，研制生产 的一种性能稳定，安全可靠的电缆型电流互感器。
可满足电力系统各种运行方式（中 性点接地、中性点不接地、大电阻接地、小电阻接地、消弧线圈接地）的需要。
本公 司作为专业零序电流互感器生产厂家，根据电力系统特点生产的系列零序电流互感器 除满足一般要求外，还能满足一些场合的特殊要求，每只互感器可以同时满足三个变 比要求，同时具备公司常规产品的优良性能及特点。
该系列产品已广泛在电力、冶金、 煤炭、石化、建材等行业的供（配）电系统中大量使用。
2.特点（1）安装方便。
提供整体式和两半圆开启式两种。
开启式可在不断开电缆情况下 使用。
（2）品种多样。
内径 Φ80mm 、Φ100mm 、Φ120mm 、Φ140mm 、Φ160m 、 Φ180mm 、Φ200mm 、Φ220mm 、Φ240mm 可任意选择。
（3）外形美观。
外壳为 ABS 工程塑料，内部为环氧树脂浇注，全密封、高绝缘。
（4）性能可靠。
产品通过了电力工业部电气设备质量检验测试中心的检测试验。
线性度好、准确度高。
3. 型号说明内孔直径特殊要求大电流系统（无是小电流系统）互感器零序电流(m m )D L H D /T ——X X4.技术参数（1）交流电压：0.38-66KV（2）电网频率：50Hz（3）同名端：一次由互感器正面“L1(或P1)”侧穿入，二次侧为“K1（或S1）”等端子。
（4）型号，数据及外形尺寸详见图表。
5.安装方法（1）整体式互感器要在接好电缆头以前安装，电缆穿过互感器。
（2）开启式互感器可随时安装，方法如下：<1>拆下互感器K1'、K2'（或S1'、S2'）连接片及互感器内六角螺栓。
<2>将打开的互感器两个接触面擦净，涂上少许防锈油。
<3>仔细对齐两个接触面，拧紧内六角螺栓，在K1'、K2'（或S1'、S2'）上固定紧连接片。
ENR-LJ(K)系列零序电流互感器一、概 述在供用电的线路中，电流大小相差悬殊，从几安培到几万安培不等。
为便于仪器、仪表的测量，需要转换为比较统一的电流，另外供用电线路上的电压都比较高，如直接测量对仪器、仪表和人都是非常危险的。
为此电力系统中一般采用电流互感器来测量一次电流，可以起到变流和电气隔离的双重作用。
保定市伊诺尔电气设备有限公司生产的ENR-LJ(K)系列零序电流互感器经电力工业部电气设备质量检测中心检测，质量优于国标GB1208-1997《电流互感器》，具有精度高，线性度好，运行可靠，安装方便，外型美观等特点。
孔径Ф40～Ф360的零序电流互感器（电缆型），有各种容量、变比、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。
产品分整体式和组合式两类。
互感器采用工程塑料外壳、树脂浇注全密封；外型美观、安装方便、节省安装空间、规格品种多，可适用各种保护装置和电力系统各种运行方式（中性点接地，中性点不接地，大电阻接地，小电阻接地和消弧线圈接地）的需要。
二、型号含义空格：用于小电流接地选线装置 A ：与DD11/60型继电器配合使用 J ：用于微机型继电保护 B ：与DL11/0.2型继电器配合使用三、使用条件1、环境温度：最高温度+60℃，日平均气温不超过+40℃，最低气温-5℃；2、海拔：不超过1000m （高原使用时特殊定货）；3、相对湿度：＜85%；4、交流电压0.4KV 以上(电缆)；5、电网频率50Hz 。
保定市伊诺尔电气设备有限公司ENR-L J (K) XX □. J.A. B类别 内孔直径 组合式 电流互感器四、工作原理零序电流互感器的工作原理与电流互感器相同，由二次线圈、铁心、绝缘支撑及出线端子等组成，是一种零序电流过滤器，它的二次侧反应一次系统的零序电流。
这种电流互感器将三相的导体（母线或电缆）用一个铁芯包围住，二次绕组绕在同一个封闭的铁芯上。
零序电流互感器参数随着电力系统的不断发展和完善，对电力设备的要求也越来越高。
零序电流互感器作为电力系统中的一种重要设备，其参数的选取和计算显得尤为重要。
一、零序电流互感器概述零序电流互感器是一种用来检测电力系统中的零序电流的设备。
在三相电力系统中，如果三相电流不平衡，就会产生零序电流，这会对电力设备和系统带来很大的影响。
因此，为了及时检测和处理这种情况，需要使用零序电流互感器来进行监测。
二、零序电流互感器参数选取1. 额定电流零序电流互感器的额定电流是指其能够承受的最大电流值。
在选取额定电流时，需要考虑电力系统中的电流变化范围，以及设备的安全性和稳定性。
2. 额定负荷零序电流互感器的额定负荷是指其能够承受的最大负载能力。
在选取额定负荷时，需要考虑电力系统中的负荷变化范围，以及设备的稳定性和寿命。
3. 准确度等级零序电流互感器的准确度等级是指其测量值与实际值之间的误差范围。
在选取准确度等级时，需要考虑电力系统中的精度要求，以及设备的可靠性和精度。
4. 额定频率零序电流互感器的额定频率是指其能够承受的最大频率范围。
在选取额定频率时，需要考虑电力系统中的频率变化范围，以及设备的稳定性和精度。
5. 额定输出零序电流互感器的额定输出是指其输出信号的大小和类型。
在选取额定输出时，需要考虑电力系统中的信号传输要求，以及设备的稳定性和精度。
6. 隔离电压零序电流互感器的隔离电压是指其能够承受的最大电压范围。
在选取隔离电压时，需要考虑电力系统中的电压变化范围，以及设备的安全性和稳定性。
三、零序电流互感器的应用零序电流互感器广泛应用于电力系统的各个领域，如发电厂、变电站、输电线路等。
其主要作用是检测电力系统中的零序电流，保证电力系统的安全稳定运行。
四、零序电流互感器的维护零序电流互感器的维护是保证其正常运行的关键。
在维护过程中，需要注意以下几点：1. 定期检查零序电流互感器的外观和内部结构，确保其无损坏和漏电现象。
电流互感器设计选型参考手册
保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT，它的一次绕组为穿过CT内孔的三相一次导体电缆，它的一次电流是一次三相电流的向量和（在正常、三相平衡时为0），当发生一次系统单相接地时三相平衡关系被打破，这时零序电流互感器的二次就有电流输出，供给保护装置，实现保护和监控。
零序电流互感器的一次绝缘就是电缆自身绝缘，所以这种零序电流互感器可以套在任一电压等级的电缆上。
这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。
1、小电流选线装置用零序电流互感器
小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：
变比：150/5 容量：5VA
或变比：40/1 容量：2.5VA
这两种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时二次≥1A，没有严格的变比关系。
2、与DD11/60型继电器配套使用的零序电流互感器
DD11/60型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ENR—LJ（K）××A 型零序电流互感器是其配套产品，二次电流60mA时零序电流互感器一次电流≤4A。
3、与DL11/0.2型继电器配套使用的零序电流互感器
DL11/0.2型继电器线圈并联阻抗为10Ω，COSΦ=0.8，我公司生产的ENR—LJ（K）××B 型零序电流互感器是其配套产品，二次电流0.2A时零序电流互感器一次电流≤10A。
国家标准GB1208—1997
2、精度与容量（额定负荷）的关系
国标中规定：“在额定频率及额定负荷下，电流误差，相位差和复合误差不超过上表所列限值。
”所以所选零序电流互感器的容量要与二次回路（装置及回路）阻抗匹配，才能达到上表精度，如所选容量大时零序电流互感器在使用时将出现正误差，反之则出现负误差。
3、容量与二次阻抗的关系
Z=S/I2或S=I2×Z
式中S：容量（额定负荷）用“VA”表示
I：二次额定电流，（5A或1A）用“A”表示
Z：二次所接仪器或继电器的阻抗和二次联结线路阻抗之和，用“Ω”表示。
例如：变比100/5 容量：5VA、Z=S/I2=5/52=0.2（Ω）
变比150/5 容量：10A、Z=S/I2=10/52=0.4（Ω）
变比100/1 容量：2.5VA Z=S/I2=2.5/12=2.5（Ω）
变比50/1 容量：1VA Z=S/I2=1/12=1（Ω）
根据例子可以看出二次电流为1A的所需容量较小，所以建议优先使用二次额定电流为1A的零序电流互感器。
1、变比：额定一次电流与额定二次电流之比
零序电流互感器的应用一般都选用较小变比，常用的如：50/5、75/5、100/5、150/5、200/5、20/1、50/1、100/1、150/1、200/1等，因为只有发生一次接地故障时，零序电流互感器才有输出。
人们不会让接地电流很大时才使保护动作。
（不用考虑躲过负荷电流）可是由于一次绕组是电力电缆，仅有一匝，这样，50/5的零序电流互感器的二次额定匝数，仅10匝，所以50/5的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不
一致时将会出现较大的误差，而且在低于额定电流时误差也会加大，所以在允许的情况下尽量选用大一些的变比。
2、已有保护整定值时变比选择
已有保护定值，变比就很容易选择了。
如定值是一次电流80A时保护动作，可靠国标选100/5 或100/1。
3、电阻接地系统变比的选择
电阻接地系统接地点电流由两个分量组成，一个是电容电流，另一个是中性点电阻电流，两者相差90º。
故障回路的零序电流等于接地点电流与本线路接地电容电流向量差，即等于所有非故障线路接地电容电流与电阻性电流向量和的负值。
如：电阻接地系统（I R=1—1.5I C）
建议零序电流互感器变比选用：50/1 100/1 150/1 200/1 100/5 200/5
4、中性点不接地和消弧线圈接地系统用零序电流互感器变比的选择。
这种系统接地电流较大时，或保护最小启动电流较小时，可选用大一些变比的零序电流互感器，如50/1；100/1；100/5；150/5及以上。
可是有的中性点不接地系统一般不允许接地电流超过10A，所以一般10A以下保护就要动作。
消弧线圈接地系统由于电感电流和电容电流的中和后，一般也不会有超过10A的接地电流（一般都是过补偿，实际接地电流已是电感电流）由于使用的综合保护（不用综合保护的有时用高灵敏度零序电流互感器，和与其配套的继电器，见2）。
就要求有整定值，一般定值≤10A，如整定值一次电流为5A，可考虑100/5A或20/1A ，一次电流5A时，二次电流0.25A，一般已超过综合保护的启动电流。
如综合保护最小启动电流>0.25A也只好选用75/5；50/5；15/1；10/1的变比，这些变比的零序电流互感器最好选用整体式的，否则精度要差一些。
5、大电流接地系统变比的选择
中性点接地系统单相接地就是单相短路。
变比可以选大一些，如：150/5、150/1以上的变比，不要太小，否则躲不过不平衡电流。
注意零线（N）不要穿过CT。
6、零序电流互感器二次额定电流的选择
国标规定有1A、2A、5A。
考虑到零序电流互感器一般都是小变比，所以尽量选用1A 的，来提高带负载能力。
但是有些综合保护设定1A或5A时是用菜单选择，这时零序电流互感器的二次额定电流就要服从主CT二次额定电流值。
容量要与保护装置阻抗（含电缆阻抗）匹配，才能保证其精度（见3）
1、综合保护等电子型保护的容量
这种保护如就地安装（开关柜上），回路阻抗可以不计，一般在0.2～0.4Ω。
二次额定电流5A的零序电流互感器选5VA，二次额定电流1A的零序电流互感器0.2～0.4VA。
如电缆连接回路较长，要考虑回路阻抗，加大容量。
2、与继电器配套的零序电流互感器容量
根据阻抗和零序电流互感器的额定二次电流可计算出零序电流互感器的容量。
3、二次回路电缆电阻表：
交联聚乙烯绝缘聚乙烯护套电力电缆
1、起始阶段0-1,零序电流互感器一次电流较小，由于其中一部分用于激磁，所以二次电流也较小，高灵敏度的零序电流互感器一般都工作在这个阶段。
2、1-2，直线部分，一次电流与二次电流成比例，零序电流互感器工作在线性区，有变比和精度要求的零序电流互感器一般都工作在这个阶段。
3、2-3，过了2这点互感器进入饱和区。
4、准确限值系数越大2这一点越高，进入饱和区越晚。
额定准确限值一次电流与额定一次电流之比。
例如：变比100/5 10P5
10 P 5
↓↓↓
复合误差保护级准确限值系数
也就是说一次电流500A时，二次电流为25A左右，他的复合误差≤10%，准确限值系数在零序电流互感器应用较少，因为我们要尽可能的使零序电流互感器工作在额定一次电流和额定二次电流时，以获得较高的精度。
动稳定电流是一次电流很大时产生的电动力不会使电流互感器机械损坏，电缆型零序电流互感器一次绕组为电力电缆故没有动稳定电流的要求。
热稳定电流是指在二次绕组短路的情况下，电流互感器在一秒内能成承受住，且无损伤的最大一次电流方均根值，（用“KA/S”）表示。
我公司零序电流互感器一般都在大于5KA/1秒上，所以均能满足客户要求，如有特殊要求可提出。
为了方便安装和便于改造工程，我公司型号中带“K”为分体式（开合式）用M8—M12内六角螺丝将两部分组在一起。
这种零序电流互感器由于螺丝的松紧影响其精度所以只能做到“10P”级。
整体式零序电流互感器，可以检测精度后再浇注，故也能做到“5P”级或更高至测量级。
利用互感器下面两个内螺栓孔（M8—M12）安装，也可以利用互感器正面4个ф8的孔安装，但这四条螺丝不能上的太紧，否则会把开口式互感器连接处拉开影响精度，建议使用M6的螺丝安装。
由于互感器为浇注后切开，所以四孔尺寸有±3mm误差。
1、线性好的零序电流互感器
有的用户要求零序电流互感器线性好，我公司可制作5%-100%额定电流区间误差为±3%的零序电流互感器。
变比为50/1、100/1、150/1、200/1及以上。
2、多变比的零序电流互感器
我公司生产两个绕组三个变比的零序电流互感器
3、户外零序电流互感器
户外安装时我公司给接线端子加防水盒，但只能做整体式。
4、长圆孔零序电流互感器
为了方便使用和安装，而且高度不增加时我公司可制造长圆孔互感器如100×200；100×300；200×200；200×300等单位（mm）。
