一文看懂电流互感器选型原则和方法及使用方法

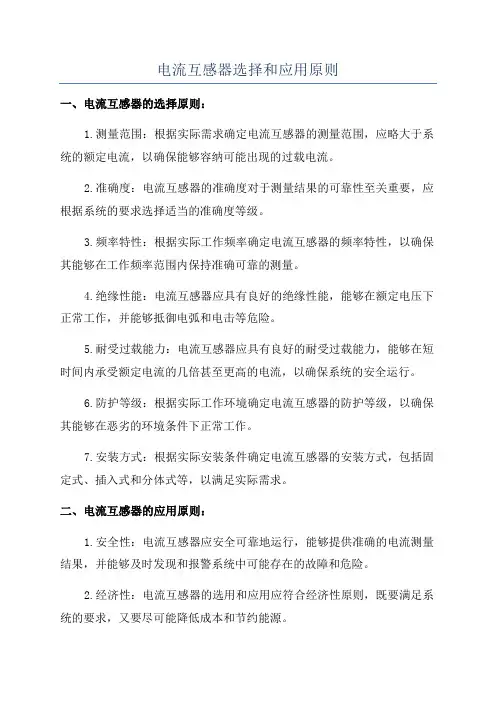

电流互感器选择和应用原则一、电流互感器的选择原则：1.测量范围：根据实际需求确定电流互感器的测量范围，应略大于系统的额定电流，以确保能够容纳可能出现的过载电流。

2.准确度：电流互感器的准确度对于测量结果的可靠性至关重要，应根据系统的要求选择适当的准确度等级。

3.频率特性：根据实际工作频率确定电流互感器的频率特性，以确保其能够在工作频率范围内保持准确可靠的测量。

4.绝缘性能：电流互感器应具有良好的绝缘性能，能够在额定电压下正常工作，并能够抵御电弧和电击等危险。

5.耐受过载能力：电流互感器应具有良好的耐受过载能力，能够在短时间内承受额定电流的几倍甚至更高的电流，以确保系统的安全运行。

6.防护等级：根据实际工作环境确定电流互感器的防护等级，以确保其能够在恶劣的环境条件下正常工作。

7.安装方式：根据实际安装条件确定电流互感器的安装方式，包括固定式、插入式和分体式等，以满足实际需求。

二、电流互感器的应用原则：1.安全性：电流互感器应安全可靠地运行，能够提供准确的电流测量结果，并能够及时发现和报警系统中可能存在的故障和危险。

2.经济性：电流互感器的选用和应用应符合经济性原则，既要满足系统的要求，又要尽可能降低成本和节约能源。

3.稳定性：电流互感器应具有良好的稳定性，能够在长期运行中保持准确可靠的测量，不受环境因素和时间变化的影响。

4.适配性：电流互感器的选用和应用应与系统的其他设备和元件相适应，能够与其正常配合运行，并能够满足系统的整体要求。

5.可维护性：电流互感器应具有良好的可维护性，能够方便地进行检修和维护，并能够及时替换故障部件，以确保其长期的可靠运行。

电流互感器的选择和应用原则是为了确保其能够满足系统的要求，并能够准确、可靠地测量电流。

通过合理选择电流互感器的测量范围、准确度、频率特性、绝缘性能、耐受过载能力、防护等级和安装方式等，以及合理应用电流互感器的安全性、经济性、稳定性、适配性和可维护性等原则，能够提高系统的运行效率和安全性，降低故障率和维护成本，从而保障电力系统的稳定运行和电能计量的准确性。

电流电压互感器的正确选择和使用电流电压互感器是一种用于测量电流和电压的设备，广泛应用于电力系统中。

正确选择和使用电流电压互感器对于电力系统的正常运行和安全性至关重要。

下面将从选择互感器类型、额定参数、安装位置和使用注意事项等方面进行详细介绍。

一、选择互感器类型1.电流互感器类型选择：根据测量电流的大小，选择合适的电流互感器类型。

一般分为小电流互感器和大电流互感器两种类型。

小电流互感器适用于测量小电流，具有较高的精度和灵敏度。

大电流互感器适用于测量大电流，具有较高的额定电流和耐受能力。

2.电压互感器类型选择：根据测量电压的大小和电力系统的要求，选择合适的电压互感器类型。

一般分为带绝缘套管和不带绝缘套管两种类型。

带绝缘套管的电压互感器适用于高电压系统，能够提供良好的绝缘性能。

不带绝缘套管的电压互感器适用于低电压系统，具有较高的测量精度。

二、额定参数选择1.电流互感器额定电流选择：根据电力系统的负荷特点和测量需求，选择合适的电流互感器额定电流。

额定电流应略大于系统最大负荷电流，以确保测量精度和设备的安全性。

2.电压互感器额定电压选择：根据电力系统的电压等级和测量需求，选择合适的电压互感器额定电压。

额定电压应略大于系统最高电压，以确保测量精度和设备的安全性。

三、安装位置选择1.电流互感器安装位置选择：电流互感器应安装在电力系统中的主要电流回路上，以保证对整个电流的准确测量。

一般选择在电源侧或负载侧的主要电缆上安装。

2.电压互感器安装位置选择：电压互感器应安装在电力系统中的主要电压回路上，以保证对整个电压的准确测量。

一般选择在电源侧或负载侧的主要开关设备上安装。

四、使用注意事项1.定期检查和校验：定期检查和校验互感器的工作状态和准确度，以确保测量结果的可靠性和准确性。

2.防止过载：互感器在使用过程中应避免超过其额定电流或电压，以防止设备的损坏和测量结果的失真。

3.防止温度过高：互感器在使用过程中应避免长时间高温工作，以保证设备的安全性和寿命。

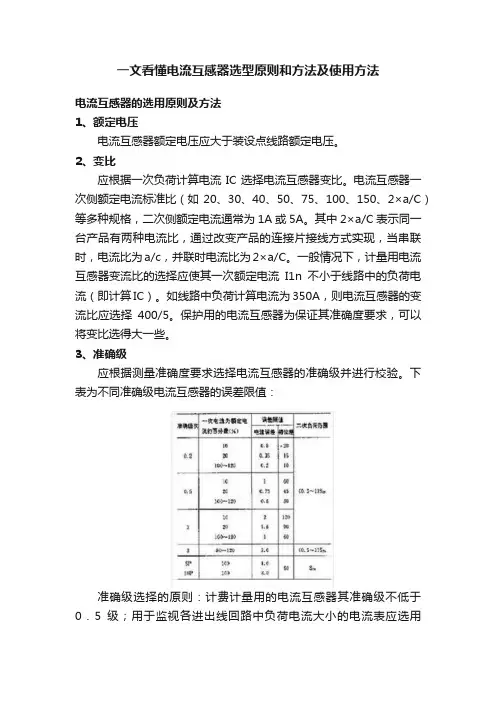

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。

2、变比应根据一次负荷计算电流IC选择电流互感器变比。

电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。

其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。

一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。

如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。

下表为不同准确级电流互感器的误差限值：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值，一般还校验电流互感器二次负荷（伏安），互感器二次负荷S2不大于额定负荷S2n，所选准确度才能得到保证。

准确度校验公式：S2≤S2n。

二次回路的负荷l：取决于二次回路的阻抗Z2的值，则：S2=I2n2︱Z2︱≈I2n2（∑︱Zi︱+RWl+RXC）或S2V1≈∑Si+I2n2（RWl+RXC）式中，Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗，RXC为二次回路中所有接头、触点的接触电阻，一般取0．1Ω，RWL为二次回路导线电阻，计算公式化为：RWL=LC/（r×S）。

式中，r为导线的导电率，铜线r=53m/（Ωmm2），铝线r=32m（Ωmm2），S为导线截面积（mm2），LC为导线的计算长度（m）。

设互感器到仪表单向长度为L1，则：L1互感器为星形接LC=L1两相V形接线2L1一相式接线继电保护用的电流互感器的准确度常用的有5P和l0P。

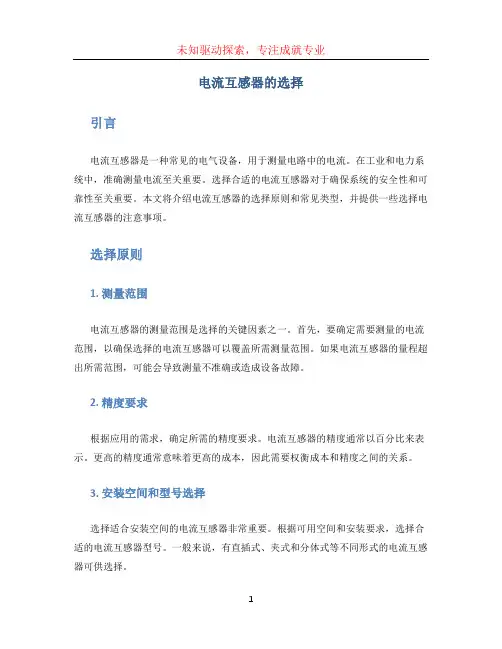

电流互感器的选择引言电流互感器是一种常见的电气设备，用于测量电路中的电流。

在工业和电力系统中，准确测量电流至关重要。

选择合适的电流互感器对于确保系统的安全性和可靠性至关重要。

本文将介绍电流互感器的选择原则和常见类型，并提供一些选择电流互感器的注意事项。

选择原则1. 测量范围电流互感器的测量范围是选择的关键因素之一。

首先，要确定需要测量的电流范围，以确保选择的电流互感器可以覆盖所需测量范围。

如果电流互感器的量程超出所需范围，可能会导致测量不准确或造成设备故障。

2. 精度要求根据应用的需求，确定所需的精度要求。

电流互感器的精度通常以百分比来表示。

更高的精度通常意味着更高的成本，因此需要权衡成本和精度之间的关系。

3. 安装空间和型号选择选择适合安装空间的电流互感器非常重要。

根据可用空间和安装要求，选择合适的电流互感器型号。

一般来说，有直插式、夹式和分体式等不同形式的电流互感器可供选择。

4. 额定电流和负载能力根据电路的负载要求和额定电流，选择电流互感器的负载能力。

负载能力是指电流互感器能够承受的最大负载电流。

如果负载能力不足，可能会导致电流互感器过载并损坏。

5. 耐久性和环境要求考虑应用环境对电流互感器的影响。

有些应用环境可能存在高温、高湿度、腐蚀等问题，需要选择具有适当耐久性的电流互感器。

常见类型1. 开口式电流互感器开口式电流互感器是一种非接触式电流互感器，通过将电流导线通过电流互感器的开口中来测量电流。

开口式电流互感器具有安装方便、无需破坏电路和高安全性的特点，常用于电力系统中进行电流测量。

2. 分体式电流互感器分体式电流互感器由两部分组成：一部分是电流变送器，另一部分是电流互感器。

电流变送器可以远离电流互感器，将测量信号传输到其他位置进行分析和控制。

这种类型的电流互感器常用于需要远程信号传输的应用。

3. 夹式电流互感器夹式电流互感器是一种用夹子形式直接夹在测量电缆上的形式。

夹式电流互感器具有简单、便携和易于安装的特点，广泛应用于检修和维护现场。

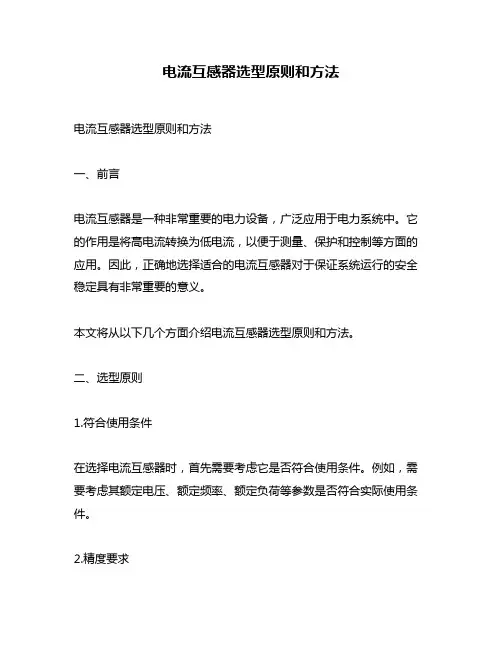

电流互感器选型原则和方法电流互感器选型原则和方法一、前言电流互感器是一种非常重要的电力设备，广泛应用于电力系统中。

它的作用是将高电流转换为低电流，以便于测量、保护和控制等方面的应用。

因此，正确地选择适合的电流互感器对于保证系统运行的安全稳定具有非常重要的意义。

本文将从以下几个方面介绍电流互感器选型原则和方法。

二、选型原则1.符合使用条件在选择电流互感器时，首先需要考虑它是否符合使用条件。

例如，需要考虑其额定电压、额定频率、额定负荷等参数是否符合实际使用条件。

2.精度要求在选择电流互感器时，需要根据实际需求来确定其精度要求。

一般来说，精度越高的电流互感器价格越贵。

因此，在保证测量精度的前提下，应尽可能选择价格适中的产品。

3.安装方式在选择电流互感器时，需要考虑其安装方式。

一般来说，有固定式和插入式两种安装方式。

固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。

4.环境条件在选择电流互感器时，需要考虑其工作环境。

例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。

5.品牌和质量在选择电流互感器时，需要考虑其品牌和质量。

一般来说，知名品牌的产品质量相对较高，因此应尽可能选择知名品牌的产品。

三、选型方法1.确定额定电流在选择电流互感器时，首先需要确定其额定电流。

一般来说，应根据实际需求来确定额定电流。

例如，在测量小电流时可以选择额定电流较小的产品，在测量大电流时可以选择额定电流较大的产品。

2.确定精度等级在确定额定电流后，需要根据实际需求来确定精度等级。

一般来说，有0.5、1、3等精度等级可供选择。

应根据实际需求来确定最佳精度等级。

3.确定安装方式在确定精度等级后，需要考虑安装方式。

一般来说，固定式适用于较小的负荷，在大型变压器等设备上使用插入式更为方便。

4.确定环境条件在确定安装方式后，需要考虑环境条件。

例如，需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。

5.选择品牌和质量在确定环境条件后，需要选择品牌和质量。

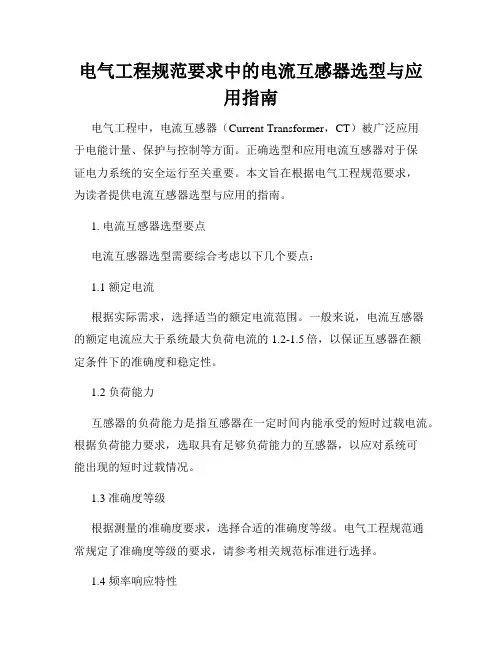

电气工程规范要求中的电流互感器选型与应用指南电气工程中，电流互感器（Current Transformer，CT）被广泛应用于电能计量、保护与控制等方面。

正确选型和应用电流互感器对于保证电力系统的安全运行至关重要。

本文旨在根据电气工程规范要求，为读者提供电流互感器选型与应用的指南。

1. 电流互感器选型要点电流互感器选型需要综合考虑以下几个要点：1.1 额定电流根据实际需求，选择适当的额定电流范围。

一般来说，电流互感器的额定电流应大于系统最大负荷电流的1.2-1.5倍，以保证互感器在额定条件下的准确度和稳定性。

1.2 负荷能力互感器的负荷能力是指互感器在一定时间内能承受的短时过载电流。

根据负荷能力要求，选取具有足够负荷能力的互感器，以应对系统可能出现的短时过载情况。

1.3 准确度等级根据测量的准确度要求，选择合适的准确度等级。

电气工程规范通常规定了准确度等级的要求，请参考相关规范标准进行选择。

1.4 频率响应特性电流互感器的频率响应特性应与实际应用系统的频率要求相匹配，以保证测量的准确性。

2. 电流互感器应用指南电流互感器在电力系统中的应用具有重要意义，以下是电流互感器的应用指南：2.1 安装位置电流互感器应安装在电力系统中电流变化较小的位置，以获得准确的测量结果。

一般建议在负荷侧主线中安装电流互感器。

2.2 联结方式电流互感器一般采用窄口安装，并与电流回路并联连接。

联结方式包括螺栓联结和焊接联结，应根据实际情况选择合适的方式。

2.3 防护措施电流互感器应采取适当的防护措施，以保证其运行的可靠性和安全性。

常见的防护措施包括绝缘罩、过压保护和电磁兼容设计等。

2.4 定期检测和维护为了保证电流互感器的准确度和稳定性，应定期进行检测和维护工作。

检测项目包括互感器的绝缘电阻、绝缘强度等，维护工作包括清洁互感器表面和紧固联结件等。

3. 总结与展望本文针对电气工程规范要求中的电流互感器选型与应用问题，提供了相应的指南。

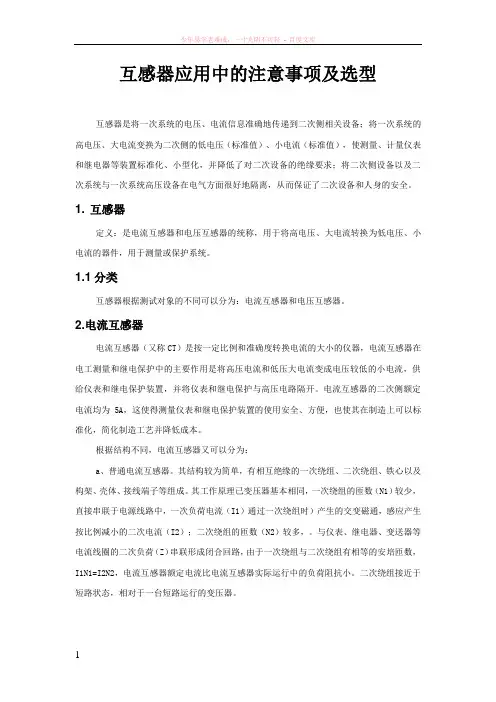

互感器应用中的注意事项及选型互感器是将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

1. 互感器定义：是电流互感器和电压互感器的统称，用于将高电压、大电流转换为低电压、小电流的器件，用于测量或保护系统。

1.1分类互感器根据测试对象的不同可以分为：电流互感器和电压互感器。

2.电流互感器电流互感器（又称CT）是按一定比例和准确度转换电流的大小的仪器，电流互感器在电工测量和继电保护中的主要作用是将高压电流和低压大电流变成电压较低的小电流，供给仪表和继电保护装置，并将仪表和继电保护与高压电路隔开。

电流互感器的二次侧额定电流均为5A，这使得测量仪表和继电保护装置的使用安全、方便，也使其在制造上可以标准化，简化制造工艺并降低成本。

根据结构不同，电流互感器又可以分为：a、普通电流互感器。

其结构较为简单，有相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。

其工作原理已变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时）产生的交变磁通，感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，。

与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中的负荷阻抗小。

二次绕组接近于短路状态，相对于一台短路运行的变压器。

图 1 普通电流互感器b、穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形或其它形状的铁心起一次绕组作用。

二次绕组直接均匀缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。

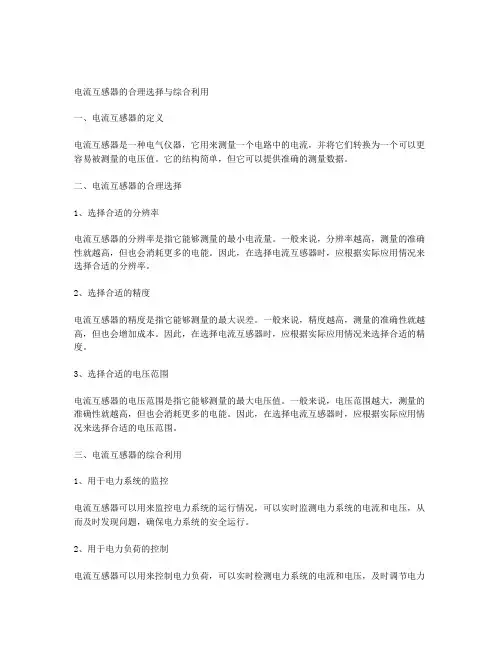

电流互感器的合理选择与综合利用一、电流互感器的定义电流互感器是一种电气仪器，它用来测量一个电路中的电流，并将它们转换为一个可以更容易被测量的电压值。

它的结构简单，但它可以提供准确的测量数据。

二、电流互感器的合理选择1、选择合适的分辨率电流互感器的分辨率是指它能够测量的最小电流量。

一般来说，分辨率越高，测量的准确性就越高，但也会消耗更多的电能。

因此，在选择电流互感器时，应根据实际应用情况来选择合适的分辨率。

2、选择合适的精度电流互感器的精度是指它能够测量的最大误差。

一般来说，精度越高，测量的准确性就越高，但也会增加成本。

因此，在选择电流互感器时，应根据实际应用情况来选择合适的精度。

3、选择合适的电压范围电流互感器的电压范围是指它能够测量的最大电压值。

一般来说，电压范围越大，测量的准确性就越高，但也会消耗更多的电能。

因此，在选择电流互感器时，应根据实际应用情况来选择合适的电压范围。

三、电流互感器的综合利用1、用于电力系统的监控电流互感器可以用来监控电力系统的运行情况，可以实时监测电力系统的电流和电压，从而及时发现问题，确保电力系统的安全运行。

2、用于电力负荷的控制电流互感器可以用来控制电力负荷，可以实时检测电力系统的电流和电压，及时调节电力负荷，从而达到节能减排的目的。

3、用于电力设备的保护电流互感器可以用来保护电力设备，可以实时检测电力系统的电流和电压，及时发现故障，从而及时保护电力设备免受损害。

四、总结电流互感器是一种电气仪器，它可以用来测量一个电路中的电流，并将它们转换为一个可以更容易被测量的电压值。

在选择电流互感器时，应根据实际应用情况来选择合适的分辨率、精度和电压范围。

此外，电流互感器还可以用于电力系统的监控、电力负荷的控制以及电力设备的保护。

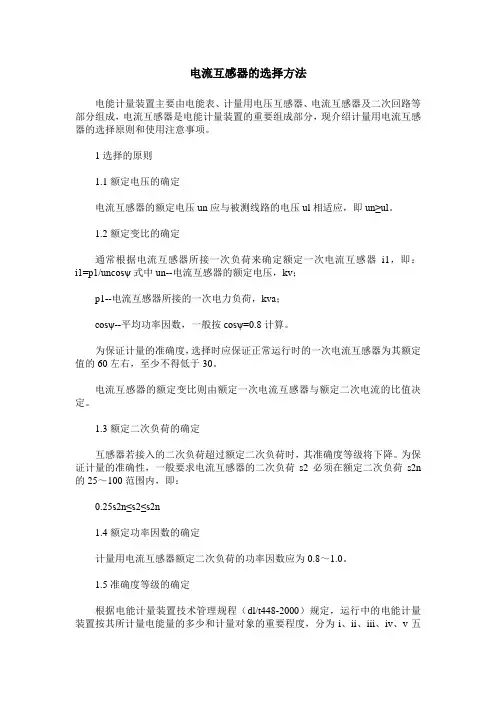

电流互感器的选择方法电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是电能计量装置的重要组成部分，现介绍计量用电流互感器的选择原则和使用注意事项。

1选择的原则1.1额定电压的确定电流互感器的额定电压un应与被测线路的电压ul相适应，即un≥ul。

1.2额定变比的确定通常根据电流互感器所接一次负荷来确定额定一次电流互感器i1，即：i1=p1/uncosψ式中un--电流互感器的额定电压，kv；p1--电流互感器所接的一次电力负荷，kva；co sψ--平均功率因数，一般按cosψ=0.8计算。

为保证计量的准确度，选择时应保证正常运行时的一次电流互感器为其额定值的60左右，至少不得低于30。

电流互感器的额定变比则由额定一次电流互感器与额定二次电流的比值决定。

1.3额定二次负荷的确定互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。

为保证计量的准确性，一般要求电流互感器的二次负荷s2必须在额定二次负荷s2n 的25～100范围内，即：0.25s2n≤s2≤s2n1.4额定功率因数的确定计量用电流互感器额定二次负荷的功率因数应为0.8～1.0。

1.5准确度等级的确定根据电能计量装置技术管理规程（dl/t448-2000）规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为i、ii、iii、iv、v五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同。

1.6互感器的接线方式计量用电流互感器接线方式的选择，与电网中性点的接地方式有关，当为非有效接地系统时，应采用两相电流互感器，当为有效接地系统时，应采用三相电流互感器，一般地，作为计费用的电能计量装置的电流互感器应接成分相接线（即采用二相四线或三相六线的接线方式），作为非计费用的电能计量装置的电流互感器可采用二相三线或三相线的接线方式.1.7互感器二次回路导线的确定由于电流互感器二次回路导线的阻抗是二次负荷阻抗的一部分，直接影响着电流互感器的误差，因而哪二次回路连接导线的长度一定时，其截面积需要进行计算确定。

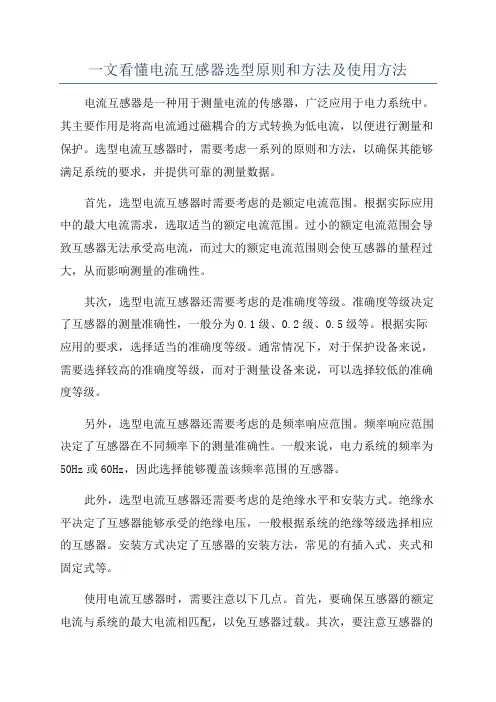

一文看懂电流互感器选型原则和方法及使用方法电流互感器是一种用于测量电流的传感器，广泛应用于电力系统中。

其主要作用是将高电流通过磁耦合的方式转换为低电流，以便进行测量和保护。

选型电流互感器时，需要考虑一系列的原则和方法，以确保其能够满足系统的要求，并提供可靠的测量数据。

首先，选型电流互感器时需要考虑的是额定电流范围。

根据实际应用中的最大电流需求，选取适当的额定电流范围。

过小的额定电流范围会导致互感器无法承受高电流，而过大的额定电流范围则会使互感器的量程过大，从而影响测量的准确性。

其次，选型电流互感器还需要考虑的是准确度等级。

准确度等级决定了互感器的测量准确性，一般分为0.1级、0.2级、0.5级等。

根据实际应用的要求，选择适当的准确度等级。

通常情况下，对于保护设备来说，需要选择较高的准确度等级，而对于测量设备来说，可以选择较低的准确度等级。

另外，选型电流互感器还需要考虑的是频率响应范围。

频率响应范围决定了互感器在不同频率下的测量准确性。

一般来说，电力系统的频率为50Hz或60Hz，因此选择能够覆盖该频率范围的互感器。

此外，选型电流互感器还需要考虑的是绝缘水平和安装方式。

绝缘水平决定了互感器能够承受的绝缘电压，一般根据系统的绝缘等级选择相应的互感器。

安装方式决定了互感器的安装方法，常见的有插入式、夹式和固定式等。

使用电流互感器时，需要注意以下几点。

首先，要确保互感器的额定电流与系统的最大电流相匹配，以免互感器过载。

其次，要注意互感器的接线方式，确保正确连接。

另外，要定期检测互感器的准确度，以确保测量结果的可靠性。

此外，要注意互感器的维护和保养，定期清洁和检查互感器，确保其正常工作。

综上所述，电流互感器的选型原则和方法包括考虑额定电流范围、准确度等级、频率响应范围、绝缘水平和安装方式等因素。

在使用电流互感器时，需要注意互感器的额定电流、接线方式、准确度检测以及维护保养等方面。

只有选择适合的互感器并正确使用，才能确保测量的准确性和可靠性。

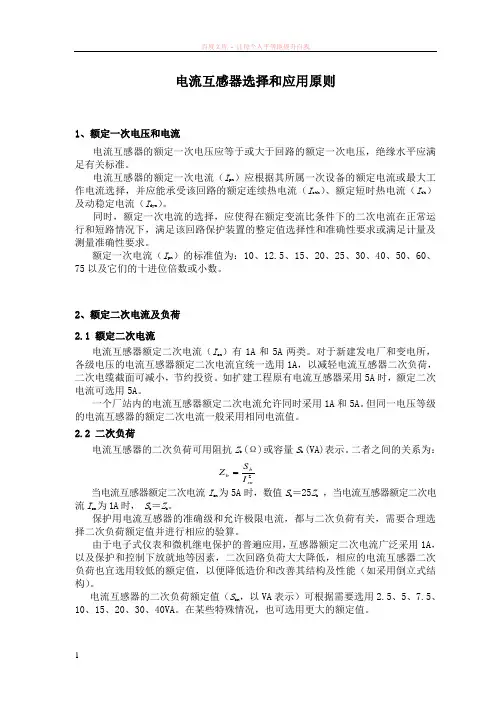

电流互感器选择和应用原则1、额定一次电压和电流电流互感器的额定一次电压应等于或大于回路的额定一次电压，绝缘水平应满足有关标准。

电流互感器的额定一次电流（I pn ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（I cth ）、额定短时热电流（I th ）及动稳定电流（I dyn ）。

同时，额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。

额定一次电流（I pn ）的标准值为：10、12.5、15、20、25、30、40、50、60、75以及它们的十进位倍数或小数。

2、额定二次电流及负荷 2.1 额定二次电流电流互感器额定二次电流（I sn ）有1A 和5A 两类。

对于新建发电厂和变电所，各级电压的电流互感器额定二次电流宜统一选用1A ，以减轻电流互感器二次负荷，二次电缆截面可减小，节约投资。

如扩建工程原有电流互感器采用5A 时，额定二次电流可选用5A 。

一个厂站内的电流互感器额定二次电流允许同时采用1A 和5A 。

但同一电压等级的电流互感器的额定二次电流一般采用相同电流值。

2.2 二次负荷电流互感器的二次负荷可用阻抗Z b (Ω)或容量S b (VA)表示。

二者之间的关系为：当电流互感器额定二次电流I sn 为5A 时，数值S b ＝25Z b ，当电流互感器额定二次电流I sn 为1A 时， S b ＝Z b 。

保护用电流互感器的准确级和允许极限电流，都与二次负荷有关，需要合理选择二次负荷额定值并进行相应的验算。

由于电子式仪表和微机继电保护的普遍应用，互感器额定二次电流广泛采用1A ，以及保护和控制下放就地等因素，二次回路负荷大大降低，相应的电流互感器二次负荷也宜选用较低的额定值，以便降低造价和改善其结构及性能（如采用倒立式结构）。

电流互感器的二次负荷额定值（S bn ，以VA 表示）可根据需要选用2.5、5、7.5、10、15、20、30、40VA 。

计量用电流互感器的选择及使用电能计量装置主要由电能表、计量用电压互感器、电流互感器及二次回路等部分组成，电流互感器是能计量装置的重要组成部分，现介绍计量用电流互感器的选择原则和使用注意事项。

1 选择的原则1.1额定电压的确定电流互感器的额定电压UN应与被测线路的电压UL相适应，即UN≥UL。

1.2额定变比的确定通常根据电流互感器所接一次负荷来确定额定一次电流I1，即: I1=P1/UNcosψ式中UN——电流互感器的额定电压，kV;P1——电流互感器所接的一次电力负荷，kVA;cosψ——平均功率因数，一般按cosψ=0.8计算。

为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。

电流互感器的额定变比则由额定一次电流与额定二次电流的比值决定。

1.3额定二次负荷的确定互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。

为保证计量的准确性，一般要求电流互感器的二次负荷S2必须在额定二次负荷S2N的25%~100%范围内，即:0.25S2N≤S2≤S2N1.4额定功率因数的确定计量用电流互感器额定二次负荷的功率因数应为0.8~1.0。

1.5准确度等级的确定根据电能计量装置技术管理规程（DL/T448-2000）规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为I、II、III、IV、V五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同，详见下表:电流互感器的配置保护用电流互感器准确级选择的探讨1 问题的提出保护用电流互感器(TA)主要与继电保护装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，保护电力系统的安全。

它的工作条件与测量用互感器完全不同，后者正常一次电流工作范围有合适的准确度即可，当通过故障短路电流时，希望互感器尽早饱和，以保护测量仪表不受短路电流损害。

而前者在比正常电流大几倍或几十倍电流时才开始工作，其误差(电流和相位误差)要求在误差曲线范围内，而同时考核电流误差和相位差时用复合误差。

电流互感器的选择与使用随着电力系统的不断发展和电能质量的要求提高，电流互感器作为一种重要的电力测量装置，在电力系统中起着关键的作用。

正确选择和使用电流互感器可以确保电能计量的准确性、电力系统的安全稳定运行。

本文将从电流互感器的选择和使用两个方面进行论述。

一、电流互感器的选择电流互感器的选择应综合考虑以下几点：1. 额定电流和准确等级：根据所测量电路的额定电流范围确定电流互感器的额定电流。

同时，根据电能计量的准确性要求，确定电流互感器的准确等级。

一般来说，电流互感器的额定电流应略大于所测量电路的最大电流，以保证测量的准确性。

2. 工作频率：根据所测量电路的工作频率确定电流互感器的额定频率。

在选择电流互感器时，应确保其额定频率能够适应所测量电路的工作频率范围。

3. 负荷能力：根据所测量电路的负荷电流和短时过载电流确定电流互感器的负荷能力。

负荷能力应大于所测量电路的负荷电流和短时过载电流，以确保电流互感器能够承受电路的额定负荷和瞬时过载。

4. 绝缘水平：根据所测量电路的绝缘水平确定电流互感器的额定绝缘水平。

在选择电流互感器时，应确保其额定绝缘水平能够满足电路的绝缘要求，防止绝缘击穿和漏电现象的发生。

5. 精度等级：根据所测量电路的精度要求确定电流互感器的精度等级。

在选择电流互感器时，应根据电能计量的准确性要求，并参考国家或行业标准，选择精度等级合适的电流互感器。

二、电流互感器的使用电流互感器在使用过程中，需要注意以下几点：1. 安装位置：电流互感器应安装在电路中合适的位置。

一般来说，电流互感器应尽量靠近被测电路，以减小测量误差。

2. 安装方式：电流互感器的安装方式应符合其设计要求，并保证安装牢固、接线正确。

在安装过程中，应注意保持电流互感器与其他器件之间的绝缘，防止绝缘击穿和漏电现象的发生。

3. 检查和校验：电流互感器在使用前应进行检查和校验，确保其性能符合要求。

定期检查和校验电流互感器，以确保其测量准确性和稳定性。

电流互感器选用技巧
电流互感器是一种用于测量电流的传感器，常用于电力系统中的电流监测和保护。

选用电流互感器时，需要考虑以下几个方面：
1. 额定电流：电流互感器的额定电流应与被测电路的额定电流相匹配，一般选择略大于被测电流的额定电流。

2. 精度等级：根据实际需要选择电流互感器的精度等级，一般有 0.2、0.5、1.0 等精度等级可供选择。

3. 一次侧绕组匝数：一次侧绕组匝数越多，电流互感器的灵敏度越高，但同时也会增加误差。

4. 二次侧负载：电流互感器的二次侧负载应小于其额定负载，以保证测量精度。

5. 安装方式：根据实际安装环境选择电流互感器的安装方式，如固定式、插入式、母线式等。

6. 绝缘等级：根据使用环境的电压等级选择电流互感器的绝缘等级，以保证安全可靠。

7. 品牌和价格：选择知名品牌的电流互感器，以保证质量和售后服务。

同时，也要考虑价格因素，选择性价比较高的产品。

总之，选用电流互感器时需要综合考虑以上因素，根据实际情况进行选择。

如果有特殊要求，还可以向厂家咨询定制。

电流互感器选择引言电流互感器是一种常用的电力测量设备，广泛应用于电力系统、工业控制和电气设备中。

其主要功能是将高电流通过电流互感器转化为低电流，以便进行测量和监测。

本文将介绍电流互感器的工作原理、分类和选择方法，帮助读者了解如何选择合适的电流互感器。

一、工作原理电流互感器的工作原理基于法拉第电磁感应定律，即当一条电流通过导线时，周围会产生一个磁场。

当另一条导线靠近这个磁场时，磁场中的磁通量会穿过导线，并在导线中感应出电动势，从而产生电流。

电流互感器利用这一原理，通过将高电流线圈和低电流线圈绕制在一个铁芯上，将高电流的信号转化为低电流输出。

二、分类根据电流互感器的结构和工作原理，可以将其分为以下几种类型：1.常规型电流互感器：常规型电流互感器适用于一般的电流测量和监测，具有较高的准确度和稳定性。

常见的常规型电流互感器有磁芯式和带式两种。

2.分闸型电流互感器：分闸型电流互感器用于断路器或负荷开关的分闸检测，其特点是具有较高的抗震性能和快速响应能力。

3.变频型电流互感器：变频型电流互感器适用于需要频率变换的场合，通过内置的变频器将高频率的电流信号变换为低频率输出。

4.转换型电流互感器：转换型电流互感器可以将直流电流或直流信号转换为交流信号，广泛应用于直流电能计量和控制系统。

三、选择方法选择适合的电流互感器是确保测量准确性和系统稳定性的关键。

在选择电流互感器时，需要考虑以下几个因素：1.电流范围：首先需要确定测量的电流范围，确保电流互感器的额定电流适用于实际需求。

2.精度和准确性：根据应用场景的要求选择合适的精度等级和准确性。

3.频率响应：对于需要测量高频或变频电流的场合，需要选择具有良好频率响应的电流互感器。

4.安装方式：根据实际情况选择合适的安装方式，如固定式、分闸式或便携式。

5.环境条件：考虑电流互感器所处的环境条件，如温度、湿度和电磁干扰等因素。

6.质量和可靠性：选择具有良好质量和可靠性的电流互感器品牌，以确保长期稳定的运行。
