全自动动脉硬化检测技术参数

动脉硬化检测仪检查操作规范Newly compiled on November 23, 2020（一）操作方法：让病人戴好上臂箍带、脚踝箍带、心电图夹子和心音图传感器注意：将箍带裹在裸露的或只穿了薄衣服的上臂上。

裹在厚衣服上，或将衣袖向上卷，都会引起大的测量误差。

1）上臂箍带的施用正确的箍带位置1．将动脉位置标志对准动脉。

2．为了确定箍带上下的位置，将肘关节标志对准肘关节线3．裹好箍带：定位线要超过箭头所指的范围线。

4．箍带松紧要合适，箍带和上臂之间应能伸入两根手指。

2）脚踝箍带的施用注意：脚踝箍带上有一只传感器箍带，用于检测脉搏，裹箍带时，要使传感器箍带接触到脚踝处的胫后动脉。

注意：脚踝箍带可以测量的踝围为23-33 cm。

如通过箍带窗口可以看见定位线，则可以进行测量。

正确的箍带位置1．脱去袜子。

有左踝箍带和右踝箍带，要正确选择。

将软管区置于脚踝内侧。

2．裹箍带时，使内侧脚踝尖距箍带有两指宽的距离。

3．扣好脚踝一端的尼龙搭扣（箭头①），不留空隙。

如果扣得不紧，就测不到脉搏，因为传感器在脚踝这一端。

4．扣好小腿肚一端的尼龙搭扣（箭头②），松紧以能伸入一根手指为度。

3）ECG（心电图）夹子的施用施用心电图夹子按下夹子侧面的按钮，将一个电极塞入右ECG夹子。

松开按钮，将电极固定到此夹子上。

同样方法塞入左边电极。

揭去3个电极上的保护层。

只能使用Ag/AgCl型电极。

右心电图夹子（带一个电极）左心电图夹子（带两个电极）施用ECG夹子⏹必要时准备好设备表面。

⏹有两个电极的传感器放置在左侧。

⏹将电极放在小臂的内侧⏹确保电极附着牢固。

注意：⏹有可能无法检查STI，因为如果病人使用起搏器的话，就检测不好Q波。

⏹有可能无法正确地检查PWV和STI，因为如果病人有心律不齐病史的话，就不能正确解读波形。

⏹电极和应用部件的连接器，包括中性电极的导性部件，不能接触其它的导性部件，包括地面。

4）PCG（心音图）的施用PCG的准备将胶垫加到PCG传感器上：2．揭去胶垫一侧的覆盖层。

VBP-9A血压脉搏测量装置配置清单---台式版备注：带*配件以实际发货为准，保证性能不低于所列型号。

VBP-9系列血压脉搏测量装置技术参数型号：VBP—9A产地：北京生产商：北京悦琦创通科技有限公司功能简介:国内首家无创多功能血压脉搏测量装置VBP—9A是北京悦琦创通科技有限公司经过多年的研究，在近年发展起来的动脉脉搏波波谱理论基础上，开发出了动脉僵硬度检测和动脉阻塞程度的检测设备，该设备的面世具有划时代的意义。

它可以提供用于心脑血管、糖尿病等重大疾病的早期检查和治疗的临床数据，是综合全面的筛查及预后评估设备。

该产品应用示波法技术，使用高精度袖带，在检测心电图和心音图的同时，测量四肢血压和脉搏波波形，并测得ABI、BAI和PWV等数值。

该设备具有检测速度快、无创伤、准确灵敏、操作便捷、不受操作者影响，检测费用低廉等特点。

1、测量参数1.1、★在同一心动周期内，四肢血压同步测量SBP(收缩压)、DBP(舒张压)、MBP(平均动脉压)、PP(脉压差)；1.2、★PWV(脉搏波传导速度)、ABI(踝臂指数)、BAI(臂踝指数)；1.3、PVR(脉搏体积记录)；1.4、HR(心率)；1.7、UT(脉搏波上升时间）；1.8、%MAP(平均动脉压)；1.9、AI(反射波增强指数)；1.10、BMI（体格指数）；1.11、心脏STI(收缩时间间隔)；1.12、ET(射血时间)；1.13、PEP(射血前期)；1.14、ET/PEP(射血指数)。

2、技术指标2.1、显示部分2.1.1、显示方法：高分辨率大屏幕彩色液晶显示屏；2.1.2、曲线表示：ECG1、PCG1、PVR4；2.1.3、描记速度：ECG、PCG、PVR：25mm/s和50mm/s两档。

2.2、脉搏波部分2.2.1、测定方法：空气容积脉博法；2.2.2、脉博数测量范围：35～185bpm；2.2.3、脉搏精度：±2次/分。

2.2.4、增益：手动5档x1/4、x1/2、x1、x2、x4。

第一包：动脉硬化检测仪一．基本要求：设备总体要求：能提供安全、准确、舒适的无创伤检测方法，提供血管健康咨询管理，为测试者提供独立的健康分析数据，为预防心脑血管疾病提供检测依据。

1.设备名称：动脉硬化检测仪2.数量：1台*3.品牌：原装进口二．动脉硬化检测仪技术参数（一）、技术规格和配置要求1. 产品通过美国FDA(需提供资质证明材料)。

2. PWV：（BaPWV）国际公认的动脉硬化指数，能测量分段的PWV。

*3. ABI:踝臂指数,通过下肢动脉闭塞程度,来预防脑血栓、心肌梗塞4. 可做运动负荷试验，进一步确诊ABI值在0.9附近的并伴有跛行症状的患者*5. 国内用户量200家以上，省内用户量在三家以上的（含三家）使用名单（必须附客户表及联系方式）。

6. 国家十一五“冠心病早期诊断和综合治疗技术体系的研究”项目推荐使用设备，中华医学会健康管理学分会“动脉硬化无创检测与血管健康评估”多中心科研项目推荐使用设备或中华人民共和国卫生部及中华医学会健康管理学分会推荐使用设备。

7. PVR:(脉搏体积记录)8. STI:(收缩时间间隔)9. HR:心率10. PEP:(射血前期)11. ET:(射血时间)12. ET/PEP:(射血指数)13. ECG:心电14. PCG:心音15. SYS:舒张压(一个心动周期内的四肢同步测量结果)16. DIA:收缩压(一个心动周期内的四肢同步测量结果)17. MAP:平均压(一个心动周期内的四肢同步测量结果)18. PP:脉压(一个心动周期内的四肢同步测量结果)19. UT:波形上升时间（二）、显示部分1. 中文彩色液晶显示屏2. 曲线表示：ECG1•PCG1•PVR4ECG:25mm/秒3. 描记速度PCG:25mm/秒PVR:25mm/秒（三）、无创血压测定部分1 测定原理：动脉搏动描记法2 压力测定：半导体压力感应器3 压力显示范围：10-300mmHg4 脉搏数显示范围：30-180bpm5 精度：±3mmHg（静态时）6 标准偏差：＜8mmHg（动态时）（四）、心电部分1 诱导：第1诱导2 定时：1.5秒3 脉搏数测定范围：30-260bpm4 频响特性：1～25HZ(+0.4dB,-3dB)5 心率精度：±1bpm或±1%两者取大者6 扫描速度：25mm/s，误差不大于±10％7 输入阻抗：大于5MΩ8 时间常数：应大于0.3s（五）、心音部分1 测定方法：空气传导型麦克风2 滤芯特性：L（六）、PVR测定部分1 测定方法：空气容积脉搏法2 波长特性：0.26-30Hz（七）、打印机1 20种以上中文报告（八）、存储及数据格式1 无限量存储病历（九）、要求免费建立健康检测工作站并免费与医院PACS系统联网三、资质认证要求：﹡1、投标商必须具备中华人民共和国组织结构代码复印件、医疗器械注册证复印件、医疗器械生产企业许可证复印件、企业法人营业执照复印件、税务登记证复印件、售后服务承诺书、授权书复印件，工商税务登记证明复印件、身份证复印件等证件（相关证件必须加盖鲜章）。

1.6*搏动变化图：表示各个腕带采取的搏动变化的图，含同期线，升压上线，测定精度，最高血压值，刻度仪，外框等信息以进一步确定测试精度及操作的规范化。
1.7 R-R间隔检查 R-R间隔标准差、R-R间隔平均值、HR平均值、CVRR、对比曲线图，趋势曲线图，判断心血管自主神经功能
技术要求
技术要求
2.1*同一心动周期内四肢同步检测 能够四肢同步测量ABI、baPWV和血压等参数
市场情况
*用户
3.6请提供本省内多家三甲医院的名单详细使用科室
请附加客户表
售后支持
培训
3.7.1 现场免费进行培训
*质量保证
3.7.2 保修一年，终身维护，并提供本设备使用年限最长的用户10家以上
3.0 图形及画面显示 3.0.1 可显示心电图和心音图及四肢脉搏波波形图 3.0.2 可显示不同年龄、性别的PWV标准曲线 3.0.3 8.4英寸中文彩色触摸液晶显示屏
标准附件
3.1.1 心音探头1个，ECG感应夹1对，上臂标准袖带1组，脚踝标准双层袖带1组
3.1.2 心音探头加重物1个，使用说明书1册
hbPWV（左）hbPWV（右）
1.2 ABI：踝臂指数,检测下肢动脉闭塞程度,以评估心脑血管发病风险
1.3 AI：反射波增强指数
1.4 ECG(心电)、PCG(心音)、收缩压、舒张压、平均压、PVR、STI、HR、PEP、ET、ET/PEP:射血指数等40多项参数
1.5 脉波形信息的定量化参数： MAP%、UT
2.6 运动负荷试验模式软件 设备带有独特的运动负荷试验软件，并生成专业报告，以便进一步确诊ABI处于临界状态或间歇性跛行的人群是否存在下肢动脉疾病
2.7 网络连接 可实现联网功能，使检测数据多科室、多单位网络化共享

欧姆龙动脉硬化检测装置正确操作规范测量前的注意事项●检查室的温度保持在22-25O C●请受测者配合不要抽烟●测量前休息五分钟以上（受测者以仰卧姿式）●受测者穿着毛衣等厚重衣物时请其脱掉，只留一件薄衣●穿着袜子时请他脱下，脱至露出脚后跟的程度●第一次体验下肢血压测量时患者容易紧张，请说明测量方法等来缓和受测者的心情●请对受测者说明：测量中请勿移动身体并暂时不要说话，不要紧张动脉硬化检查的世界先驱●注册号：国食药监械（进）字2008第2210099号●欧姆龙动脉硬化检测装置是无创检测血管硬弹性与阻塞程度的仪器（一）操作方法：让病人戴好上臂箍带、脚踝箍带、心电图夹子和心音图传感器注意：将箍带裹在裸露的或只穿了薄衣服的上臂上。

裹在厚衣服上，或将衣袖向上卷，都会引起大的测量误差。

1）上臂箍带的施用正确的箍带位置1．将动脉位置标志对准动脉。

2．为了确定箍带上下的位置，将肘关节标志对准肘关节线3．裹好箍带：定位线要超过箭头所指的范围线。

4．箍带松紧要合适，箍带和上臂之间应能伸入两根手指。

2）脚踝箍带的施用注意：脚踝箍带上有一只传感器箍带，用于检测脉搏，裹箍带时，要使传感器箍带接触到脚踝处的胫后动脉。

注意：脚踝箍带可以测量的踝围为23-33 cm。

如通过箍带窗口可以看见定位线，则可以进行测量。

正确的箍带位置1．脱去袜子。

有左踝箍带和右踝箍带，要正确选择。

将软管区置于脚踝内侧。

2．裹箍带时，使内侧脚踝尖距箍带有两指宽的距离。

3．扣好脚踝一端的尼龙搭扣（箭头①），不留空隙。

如果扣得不紧，就测不到脉搏，因为传感器在脚踝这一端。

4．扣好小腿肚一端的尼龙搭扣（箭头②），松紧以能伸入一根手指为度。

3）ECG（心电图）夹子的施用施用心电图夹子按下夹子侧面的按钮，将一个电极塞入右ECG夹子。

松开按钮，将电极固定到此夹子上。

同样方法塞入左边电极。

揭去3个电极上的保护层。

只能使用Ag/AgCl型电极。

施用ECG夹子⏹必要时准备好设备表面。

无创外周动脉血管检测
主要内容：
一、动脉硬化的危害 二、动脉硬化检测仪的临床价值 三、动脉硬化检测的意义 四、操作流程 五、检测参数及其意义 六、PWV/ABI的检测的适用人群
一、动脉硬化的危害
据估计，我国心脑血管病〔包括冠心病、脑卒中、心 衰、高血压〕目前患者人数约为2.3亿，每10个成年人 中就有2个人是血管病患者。而我国每年死于心血管病 约有350万人，占总死亡率的41%。
四、操作流程图
装好袖带,心音,心电传 感器
录入身高年龄等信息,按开始键即可
注：正在使用起搏器的患者，如果无法检测到正确的R波，就不能进行检测了。
检测报告图样
五、检测参数及其意义
主要参数：baPWV〔臂踝脉搏传导速度〕、A BI〔踝臂指数〕、BAI〔臂踝指数〕
其他参数：ECG〔心电波形〕、PCG〔心音波 形〕、SDP〔收缩压〕、DBP〔舒张压〕、MA P〔平均动脉压〕、PP〔脉压〕、ET〔射血时 间〕、PEP〔射血前期〕、ET/PEP〔射血指 数〕、UT〔波形上升时间〕、%MAP〔平均脉 压百分比〕
PP的测量检测血压的波动性，PP可以间接 反映大动脉功能，PP增大可以表示大动脉 弹性降低，僵硬度增加。
引起脉压过大的常见疾病：主动脉瓣关闭 不全、主动脉硬化、甲亢、严重贫血、风 湿性心脏病、高血压心脏病等。
引起脉压减小的常见疾病：心包大量积液、 严重的二尖瓣狭窄、主动脉瓣狭窄以及由 于肥胖、血液粘稠度增高或合并糖尿病、 高脂血症等
机体内部整体大动脉功能状况，全面评估机体“动脉枢
纽〞系统功能。
动脉硬化检测适用领域
动脉硬化的早期诊断 心血管疾病的预后判
断 心血管疾病患者支架、
造影、用药后的康复、 疗效评估 心血管药物疗效评估

动脉硬化检测数值范围动脉硬化是一种常见的心血管疾病，它会导致血管壁变厚、弹性降低，甚至形成斑块，从而影响血液流通。

因此，动脉硬化的检测对于预防心血管疾病具有重要意义。

本文将介绍动脉硬化检测数值范围。

一、动脉硬化检测方法1.超声检查：超声检查是目前最常用的动脉硬化检测方法之一。

通过超声探头对颈部或股部等部位的动脉进行扫描，可以观察到血管壁的厚度、斑块等情况。

2.计算机断层扫描（CT）：CT可以提供更为精细的图像信息，能够显示出血管内部和外部的情况。

通过CT扫描可以得到钙化指数（calcium score），该指数可以反映出心血管疾病的风险。

3.核磁共振成像（MRI）：MRI可以提供高清晰度、多方位、多参数信息，能够显示出血管内外侧壁情况及斑块等信息。

二、动脉硬化检测数值范围1.颈动脉内膜厚度（CIMT）：CIMT是超声检查中常用的指标之一。

正常人的CIMT一般在0.6mm以下，大于1.0mm则可被认为是动脉硬化的表现。

2.钙化指数（calcium score）：钙化指数可以通过CT扫描得到。

正常人的钙化指数一般在0-10之间，10-100之间则被认为是轻度钙化，100-400之间为中度钙化，大于400则为重度钙化。

3.斑块负荷量（carotid plaque burden）：斑块负荷量是对颈部动脉内斑块数量和大小进行评估的指标。

一般认为斑块负荷量大于40%时，存在明显的动脉硬化。

4.弹性模量（elastic modulus）：弹性模量是对血管壁弹性进行评估的指标。

正常人的弹性模量一般在100kPa以下，大于200kPa则表明血管壁已经变硬。

5.血管流速（blood flow velocity）：血管流速可以通过超声检查得到。

正常人的血管流速一般在50-80cm/s之间，低于50cm/s则表明血管狭窄，高于80cm/s则表明血管壁硬化。

三、动脉硬化检测结果的意义动脉硬化检测的结果可以反映出个体心血管疾病的风险。

●检测原理采用国际惯用的方法学测量项目为标准的PWV值，保证了检测结果的可读性及可比性
●心电、心音的检测保证了数据的高度可靠性
●作为辅助诊断依据及治疗过程中疗效的定量评估
●完善的数据库功能可记录约一万人次的检测结果，提供检索、管理及历史检测结果趋势图
表，并可使用刻录光盘进行数据备份。
●可连接医院管理系统
5、全面的检测数据、详尽的分析报告
a)主动脉、上肢动脉及下肢动脉各自的PWV值
b)身体各段动脉硬化的状况（主动脉、上肢动脉及下肢动脉）
c)下肢动脉阻塞指数（ABI）
d)搏动容积记录中位值百分比（%MPVR）
e)变异系数（%CV）
f)各主要血管疾病的风险因子分析
g)佛莱明汉风险分析
h)动脉年龄的估算
i)完善的数据库功能并可和医院管理系统连接主机重量Fra bibliotek70kg
操作系统配置
CPU
Celeron 1.7GHz（或以上）
内存
256M（或以上）
硬盘
40GB（或以上）
CD刻录机
20（RW）×10（W）×40（R）（或以上）
显示器
15英寸彩色液晶TFT（或以上）
打印机
彩色喷墨打印机（或以上）
心音扩音器
750W（或以上）
AD转换
分辨率：12bit
取样率：200KS /S

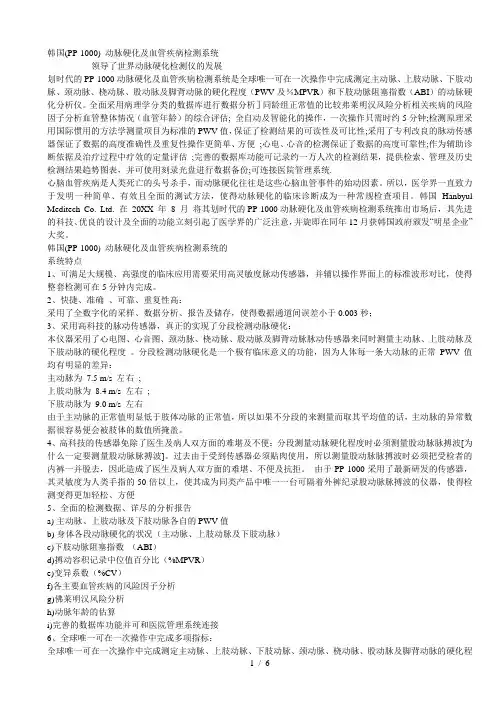

3、采用高科技的脉动传感器，真正的实现了分段检测动脉硬化：
本仪器采用了心电图、心音图、颈动脉、桡动脉、股动脉及脚背动脉脉动传感器来同时测量主动脉、上肢动脉及下肢动脉的硬化程度。分段检测动脉硬化是一个极有临床意义的功能，因为人体每一条大动脉的正常PWV值均有明显的差异：酽锕极額閉镇桧猪訣锥顧荭钯。

VBP-9系列血压脉搏测量装置技术参数型号：VBP—9T/9B产地：北京生产商：北京悦琦创通科技有限公司功能简介:国内首家无创多功能血压脉搏测量装置VBP—9T是北京悦琦创通科技有限公司经过多年的研究，在近年发展起来的动脉脉搏波波谱理论基础上，开发出了动脉僵硬度检测和动脉阻塞程度的检测设备，该设备的面世具有划时代的意义。

它可以提供用于心脑血管、糖尿病等重大疾病的早期检查和治疗的临床数据，是综合全面的筛查及预后评估设备。

该产品应用示波法技术，使用高精度袖带，在检测心电图和心音图的同时，测量四肢血压和脉搏波波形，并测得ABI、BAI、TBI和PWV等数值。

该设备具有检测速度快、无创伤、准确灵敏、操作便捷、不受操作者影响，检测费用低廉等特点。

1、测量参数1.1、★在同一心动周期内，四肢血压同步测量SBP(收缩压)、DBP(舒张压)、MBP(平均动脉压)、PP(脉压差)；1.2、★PWV(脉搏波传导速度)、ABI(踝臂指数)、BAI(臂踝指数)、TBI(趾臂指数）；1.3、PVR(脉搏体积记录)；1.4、HR(心率)；1.5、ECG(心电波形)；1.6、PCG(心音波形)；1.7、UT(脉搏波上升时间）；1.8、%MAP(平均动脉压)；1.9、AI(反射波增强指数)；1.10、BMI（体格指数）；1.11、心脏STI(收缩时间间隔)；1.12、ET(射血时间)；1.13、PEP(射血前期)；1.14、ET/PEP(射血指数)。

2、技术指标2.1、显示部分2.1.1、显示方法：高分辨率大屏幕彩色液晶显示屏；2.1.2、曲线表示：ECG1、PCG1、PVR4；2.1.3、描记速度：ECG、PCG、PVR：25mm/s和50mm/s两档。

2.2、心电部分2.2.1、导联：第I导联2.2.2、心率测量范围：30~300bpm。

2.2.3、心率测量误差：±1次/分或±5%取最大值。

2.3、脉搏波部分2.3.1、测定方法：空气容积脉博法；2.3.2、脉博数测量范围：35～185bpm；2.3.3、脉搏精度：±2次/分。

性别
男性动脉硬化患病率高于女性，检测数值可能偏高。
血脂与血压
血脂
高胆固醇、高甘油三酯等血脂异常可能加速动脉硬化进程， 检测数值可能偏高。
高血压
长期高血压导致血管壁受损，可能引发动脉硬化，检测数值 可能偏高。
血糖与肥胖
血糖
糖尿病患者发生动脉硬化的风险较高，检测数值可能偏高。
肥胖
肥胖人群存在代谢紊乱，增加动脉硬化患病风险，检测数值可能偏高。
冠心病患者的动脉硬化检测数值通常会比正常人高，因此冠 心病患者需要密切关注动脉硬化进展，并积极采取措施进行 预防和治疗。
脑梗塞
脑梗塞是动脉硬化在脑血管的表现，其发生与脑血管狭窄 和血小板聚集有关。
脑梗塞患者的动脉硬化检测数值通常会比正常人高，因此 脑梗塞患者需要密切关注动脉硬化进展，并积极采取措施 进行预防和治疗。
02
当动脉硬化检测数值超出正常范围时，即为异常范围。异常范围可能预示着动 脉硬化的风险增加，需要进一步检查和治疗。
03
不同年龄、性别、身体状况和疾病状况的人的正常范围和异常范围可能存在差 异。因此，在评估动脉硬化程度时需要综合考虑个体情况。
02
动脉硬化检测数值范围影响因素
年龄与性别
年龄
随着年龄增长，动脉硬化风险逐渐增加，检测数值可能偏高。
心电图异常
动脉硬化检测数值偏高，心电图显示异常，如T波倒置、ST段压低等。
其他判断标准
血脂水平
动脉硬化检测数值偏高，血脂水平可能异常，如胆固醇、甘 油三酯等升高。
身体状况
动脉硬化检测数值异常，患者可能伴有肥胖、糖尿病、吸烟 等不良生活习惯。
04
动脉硬化检测数值范围临床意义
预防心血管疾病
了解血管功能状态

全自动血凝分析仪技术参数数量：1台带★为必须满足条件。

1 自动化：自动加反应杯、进样、吸样、温育、吸试剂、分析检测；连锁筛选、自动再检2 PT速度：≥180测试/小时,D-D检测速度≥90测试/小时3 ★检测通道：≥10个4 ★样本位：≥50个5 独立的试剂针和样本针6 检测波长：340nm,405nm,575nm,660nm、800nm7 新型光学智能监测＋多波长检测双重保障高抗干扰能力(HIL)8 ※自身抗凝物分析：有MDA（多点稀释平行生物抗性分析）功能9 急诊位：≥5个10 进样器：自动连续进样、随时追加样本11 ★检测方法：具有凝固法、发色底物法、免疫法、聚集法四种方法学，四种方法学可同时检测12 试剂位：≥45个，有冷藏，可移动13 ★试剂冷藏位温度10℃14 试剂开放：所有检测程序可自由设定修改，可随意选择试剂、随意开展项目15 试剂条形码扫描&试剂容量监测功能16 Fbg检测：仪器同时拥有PT演算Fbg与Clauss法实测Fbg两种方法17 ★反应杯：独立无需磁珠、自动添加18 ★试剂针：液面感应和瞬间加热到37℃功能19 质控：三种质控方法可选:-x、L-J、Westgard20 ★实时在线质控21 数据传输：有RS232接口22 可选功能：条码扫描、盖帽穿刺23 检测系统封闭24 整机质保1年，质保期后终身免费维修（更换配件除外），4小时内响应，48内到达现场进行服务，厂家专业人员进行维修服务。

小儿正压通气系统（CPAP）系统技术性能参数数量：15台要求：1、系统结构紧密，主机、医用电热湿化器、医用空气压缩机（选配）一体化设计，最有效节约空间；2、内置式空氧混合器，氧浓度连续可调，无需计算或者参照对照表；3、流量和氧浓度分开独立调节，互不影响；4、实时监测氧浓度，双重保证用氧安全；5、CPAP调节精确度高，结合系统压力监测和安全阀充分保证了患者的安全；6、主机为无源产品，无需电源，配置万向机械吊臂；7、选配医用空气压缩机采用进口机芯，水分少，超低噪音；8、配备电控加温湿化器，保证系统的最佳湿化状态；轻质的管路和鼻塞，起到降低呼吸管路阻力，减少患者呼吸功的作用，配合系统的固定装置，减少了对患者头、面部的压迫和鼻中隔的损伤；9、适用于儿科PIICU、NICU、PICU及急救室。

目录第1章仪器概述……………………………………………………………… 2页1.1概述……………………………………………………………………………2页1.2仪器使用范围…………………………………………………………………2页1.3型号与命名………………………………………………………………2页1.4工作、使用环境条件………………………………………………………2页1.5平安……………………………………………………………………………2页第2 章仪器技术特性……………………………………………………………5页2.1主要技术指标………………………………………………………………5页2.2仪器特点………………………………………………………………………5页2.3构造特征与工作原理………………………………………………………6页第3章仪器操作………………………………………………………………… 7页3.1系统安装………………………………………………………………………7页3.2系统启动………………………………………………………………………8页3.3脉搏波形的采集与处理…………………………………………………… 10页3.4 血压的采集与处理…………………………………………………………13页3.5心血管风险的测定………………………………………………………… 14页3.6病例管理及打印病例……………………………………………………… 14页第4章使用本卷须知…………………………………………………………18页4.1主机本卷须知………………………………………………………………18页4.2消毒及保养…………………………………………………………………20页4.3可持续部件的更换…………………………………………………………23页第5章禁忌症…………………………………………………………………23页第6章故障分析与排除………………………………………………………23页第7章运输、贮存……………………………………………………………24页第8章其他…………………………………………………………………24页附录……………………………………………………………………………26页第1章仪器概述1.1概述在动脉脉搏波波谱理论根底上，开发出了动脉僵硬度检测和动脉阻塞程度的检测设备。

全自动动脉硬化检测技术参数功能简介:国内首家无创多功能血压脉搏测量装置经过多年的研究，在近年发展起来的动脉脉搏波波谱理论基础上，开发出了动脉僵硬度检测和动脉阻塞程度的检测设备，该设备的面世具有划时代的意义。

它可以提供用于心脑血管、糖尿病等重大疾病的早期检查和治疗的临床数据，是综合全面的筛查及预后评估设备。

该产品应用示波法技术，使用高精度袖带，测量四肢血压和脉搏波波形，并测得ABI、BAI和PWV等数值。

该设备具有检测速度快、无创伤、准确灵敏、操作便捷、不受操作者影响，检测费用低廉等特点。

1、测量参数1.1、★在同一心动周期内，四肢血压同步测量SBP(收缩压)、DBP(舒张压)、MBP(平均动脉压)、PP(脉压差)；1.2、★PWV(脉搏波传导速度)、ABI(踝臂指数)、BAI(臂踝指数）；1.3、PVR(脉搏体积记录)；1.4、UT(脉搏波上升时间）；1.5、%MAP(平均动脉压)；1.6、AI(反射波增强指数)；1.7、BMI(体格指数）；1. 8、Vs(收缩期峰流速)；Vd(舒张末期流速)；Vm(平均流速)；1. 9、PI(搏动指数)；RI(阻力指数)；S/D(收缩/舒张)；2、技术指标2.1、显示部分2.1.1、显示方法：高分辨率大屏幕彩色液晶显示屏；2.2、脉搏波部分2.2.1、测定方法：空气容积脉博法；2.2.2、脉博数测量范围：35～185bpm；2.2.3、脉搏精度：±2次/分。

2.2.4、增益：手动5档x1/4、x1/2、x1、x2、x4。

2.3、无创血压测量部分2.3.1、示波法（单肢、单侧、四肢同步测量）；2.3.2、加压方法：气泵自动加压；2.3.3、排气方法：自动减压排气，具有断电后自动放气功能；2.3.4、静态血压测量范围：0mmHg～300mmHg, 误差：±4mmHg；2.3.5、显示分辨率：1mmHg；2.3.6、压力精度：± 3 mmHg；2.3.7、安全装置：可自行设定最高控制压力，自定义测量最高可测300mmHg。

动脉硬化早期检测临床研究章志玲;刘秋玲;王云霞;吴志婷;葛郁芝【摘要】目的研究评价动脉硬化的指标臂踝脉搏波传导速度(baPWV)和踝臂血压指数(ABI)与心血管疾病发生及其危险因素间的关系,探讨其作为冠心病,颈动脉粥样硬化斑块等心血管疾病预测指标的临床价值以及硝酸甘油对ABI和baPWV的影响.方法以本院门诊和住院患者1000例为研究对象,男性713例,女性287例,年龄(69.51±15.18)岁,采用VP-1000全自动动脉硬化测定仪检测患者双侧baPWV和ABI.其中150例疑为冠心病者行冠状动脉造影检查,154例行颈动脉超声多普勒检测颈动脉粥样硬化斑块情况.结果①baPWV与高血压直接相关(OR =6.528,95％CI=3.137 ～12.763,P＜0.05),与吸烟(OR=6.446,95％CI=2.411～17.235)、高脂血症(OR =4.694,95％CI=2.200～10.014)、性别(男性)(OR =3.100,95％CI=1.106～8.687)和冠心病(OR=1.795,95％0=1.020～3.894)密切相关(P＜0.05).随着心血管疾病危险因素聚集,动脉硬化的发生率明显增加.②baPWV在评估冠心病中的价值:冠状动脉造影阳性组与冠脉造影阴性组比较,baPWV＞ 1700 cm/s,敏感性83.33％、准确性84.00％,Kappa值0.61.③颈动脉粥样硬化斑块与baPWV 的关系:颈动脉粥样硬化斑块与年龄、baPWV、吸烟史、脉压相关(P＜0.05);随着baPWV的升高,颈动脉粥样硬化斑块的OR值增加.④含服硝酸甘油对baPWV与ABI的影响:服药后所有受试对象的baPWV值均减小(P＜0.01),baPWV变化与用药前的收缩压和年龄呈正相关.服药后所有受试对象的ABI值均减小(P＜0.01),ABI 的变化与用药前心率呈负相关,与用药后的心率呈正相关.结论①baPWV值可能是冠心病、颈动脉粥样硬化斑块发生的独立预测因子.②硝酸甘油可改善ABI和baPWV测量值,其临床意义有待进一步探讨.【期刊名称】《中国心血管病研究》【年(卷),期】2014(012)002【总页数】5页(P125-129)【关键词】动脉硬化;踝臂血压指数;臂踝脉搏波传导速度;冠状动脉粥样硬化性疾病;硝酸甘油【作者】章志玲;刘秋玲;王云霞;吴志婷;葛郁芝【作者单位】330006 南昌市,江西省人民医院干心血管一科;江西省心血管病研究所;江西省心血管病研究所;江西省心血管病研究所;江西省心血管病研究所【正文语种】中文【中图分类】R541.4臂踝脉搏波传导速度（brachial-ankle pulse wave velocity，baPWV）和踝臂血压指数（anklebrachial index，ABI）用来检测动脉血管结构与功能，方法简便，重复性好，实用性强。

项目名称：动脉硬化检测仪1台主要技术参数：1、技术性能：1.1检测方法：无创伤检测，≥8通道同时同步检测脉搏波传导速度和心率变异性。

1.2操作方便：≤5分钟内能完成检测，检测不需触摸动脉搏动点。

1.3检测部位：全身6个以上部位可以同时同步检测。

1.4动脉硬化程度评价方法：采用脉搏波形分析指数评价。

1.5脉搏波检测方式：PPG脉波检测。

1.6脉搏波形分析方法：加速度脉搏分析。

1.7检测主要指标：脉搏波传导速度，脉搏波传导时间，心电图信息，心率变异性，加速度脉搏。

1.8检测通道：≥8通道同步采集。

1.9操作主界面：全中文操作界面。

1.10心电图：I导联，心率检测。

2、动脉硬化分析工作站配置要求2.1电源220V 50H。

2.2心电信息检测部分：肢体导联。

2.3内嵌动脉硬化分析工作站。

2.4打印机：高分辨彩色激光打印机。

2.5数据存储：≥80G硬盘存储。

2.6动脉硬化分析系统：具有脉搏波传导速度指数分析功能，心率变异性分析功能，动脉狭窄分析功能，精神压力和自主神经功能，身体活性和大脑活性分析功能。

2.7检测报告：彩色图文报告，有指导性建议方案。

2.8免费提供软件升级服务。

3、配置清单：3.1主机（包括≥17’液晶显示器、高分辨率彩色激光打印机）1台，3.2采集盒1套，3.3隔离电源1个，3.4脉速测定传感器6条，3.5电位器1套，3.6支架1个，3.7心电电极2个，3.8动脉硬化程度及心率变异性分析软件1套，3.9中文说明书1套及操作手册及资料1套。

动脉硬化无创检测仪的标准操作程序一、目的：加强筛查与早期诊断动脉硬化病变是提高心血管病防治水平的关键环节，我们利用无创性手段检测动脉结构与功能异常，加强动脉疾病的早期筛查与检测，深入细致的了解动脉病变的严重程度，提高动脉硬化性疾病的防治水平。

二、适用范围：所有人群三、定义：1、脉搏波传导速度（PWV）：心脏每次向大动脉射血约70ml，从心脏射出血液的冲击作为波动向末梢传出，这种波动叫脉搏波。

脉搏波在动脉壁的传导速度即为PWV。

其数值可通过测量脉搏波传导时间和两个记录部位的距离求得，计算公式为：PWV(mm/s)=L/t。

传播时间（t）为两个波形的时间差，距离L是两个探头间的距离。

目前多采用测定颈动脉-股动脉（cfPWV）和肱-踝动脉（baPWV）的脉搏波传导速度。

2、反射波增强指数（AI）：血液从中心动脉流向外周的过程中，因遇到阻力形成反射波，该反射波在收缩晚期形成增强压。

通过对外周或颈动脉收缩晚期的波形进行分析，可以计算出能够反应动脉弹性的指标AI。

3、动脉的可扩张性和顺应性：实用超声成像技术，可以检测浅表动脉如颈动脉、股动脉、肱动脉的腔径从舒张期到收缩期的变化，此即扩张幅度。

根据该扩张幅度可以计算出血管横截面积的变化，该变化除以脉搏压即为顺应性系数，再除以舒张末期横截面积则为可扩张系数。

4、踝臂指数（ABI）：ABI是指胫后动脉或足背动脉的收缩压和肱动脉收缩压的比值。

5、动脉内中膜厚度（IMT）：动脉IMT是指采用高频B型超声探头测定的动脉腔-内膜界面与中膜-外膜界面之间的距离。

虽然应用超声技术可以检测身体多部位浅表动脉IMT,但在临床上多经颈总动脉采样测量。

四、职责：规定齐宁宁负责本SOP的编写与修订规定董军梅负责本SOP的培训规定刘雪梅负责本SOP的执行五、程序：1.测量前注意事项：⑴检查室的温度保持在22-25O C⑵请受测者配合不要抽烟⑶测量前休息五分钟以上（受测者以仰卧姿式）⑷受测者穿着毛衣等厚重衣物时请其脱掉，只留一件薄衣⑸穿着袜子时请他脱下，脱至露出脚后跟的程度⑹第一次体验下肢血压测量时患者容易紧张，请说明测量方法等来缓和受测者的心情⑺请对受测者说明：测量中请勿移动身体并暂时不要说话，不要紧张2.操作流程：让病人戴好上臂箍带、脚踝箍带、心电图夹子和心音图传感器注意：将箍带裹在裸露的或只穿了薄衣服的上臂上。

血压脉搏测量装置组成：由主机、附件、软件光盘组成。

其中附件包含弧形袖带、通用肢体夹、三线制心电导联线、心音探头、吸球。

适用范围：该产品适合对患者检测血压、脉搏、心电、心音信号，临床用于分析心肌功能，动脉弹性及下肢血管的血流障碍程度参数；踝壁指数（ABI）、脉搏波速度（PWV）、心脏收缩时间间隔（STI）..产品型号/规格及其划分说明1.1 产品型号：MB30001.2 产品划分说明：1.3 产品组成1.3.1产品组成由主机、附件、软件光盘组成。

其中附件包含弧形袖带、通用肢体夹、三线制心电导联线、心音探头、吸球。

1.3.2软件组件a）软件组件名称：MB3000血压脉搏测量装置应用软件b) 软件组件型号/规格：ABIPWVc) 软件组件发布版本：V2d) 版本命名规则软件版本命名规则为X.Y.Z。

2. 性能指标2.1 工作环境条件.环境温度：5-40℃.相对湿度：≤80%.大气压力：800hPa～1060hPa.电源：A.C.220V±22V、50Hz±1Hz2.2 血压测量2.2.1设备标识应符合YY 0670-2008《无创自动测量血压计》中4.2.1的要求。

2.2.2说明书应符合YY 0670-2008《无创自动测量血压计》中4.2.3的要求。

2.2.3部件标识a) 部件更换：应符合YY 0670-2008《无创自动测量血压计》中4.2.4.1的要求。

b) 交流电源供电的设备的标识：应符合YY 0670-2008《无创自动测量血压计》中4.2.4.2的要求。

c) 电池供电设备的标识：应符合YY 0670-2008《无创自动测量血压计》中4.2.4.3的要求d) 袖带标识：应符合YY 0670-2008《无创自动测量血压计》中4.2.4.4的要求。

2.2.4寿命应符合YY 0670-2008《无创自动测量血压计》中4.3的要求。

2.2.5最大袖带压当袖带内压力值超过40kPa (300mmHg），控制阀应泄放气压；袖带内压力处于2kPa（15 mmHg）以上的时间应不超过3min。
