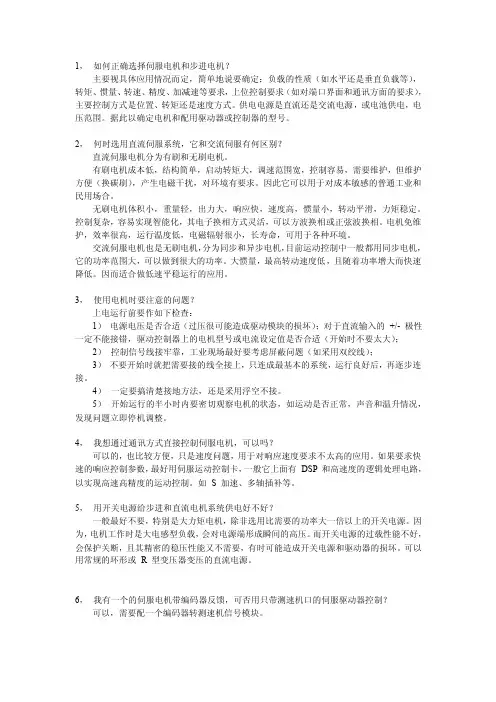

伺服电机教程解读

1，如何正确选择伺服电机和步进电机？主要视具体应用情况而定，简单地说要确定：负载的性质（如水平还是垂直负载等），转矩、惯量、转速、精度、加减速等要求，上位控制要求（如对端口界面和通讯方面的要求），主要控制方式是位置、转矩还是速度方式。

供电电源是直流还是交流电源，或电池供电，电压范围。

据此以确定电机和配用驱动器或控制器的型号。

2，何时选用直流伺服系统，它和交流伺服有何区别？直流伺服电机分为有刷和无刷电机。

有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。

因此它可以用于对成本敏感的普通工业和民用场合。

无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。

控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。

电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。

交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。

大惯量，最高转动速度低，且随着功率增大而快速降低。

因而适合做低速平稳运行的应用。

3，使用电机时要注意的问题？上电运行前要作如下检查：1）电源电压是否合适（过压很可能造成驱动模块的损坏）；对于直流输入的+/- 极性一定不能接错，驱动控制器上的电机型号或电流设定值是否合适（开始时不要太大）；2）控制信号线接牢靠，工业现场最好要考虑屏蔽问题（如采用双绞线）；3）不要开始时就把需要接的线全接上，只连成最基本的系统，运行良好后，再逐步连接。

4）一定要搞清楚接地方法，还是采用浮空不接。

5）开始运行的半小时内要密切观察电机的状态，如运动是否正常，声音和温升情况，发现问题立即停机调整。

4，我想通过通讯方式直接控制伺服电机，可以吗？可以的，也比较方便，只是速度问题，用于对响应速度要求不太高的应用。

如果要求快速的响应控制参数，最好用伺服运动控制卡，一般它上面有DSP和高速度的逻辑处理电路，以实现高速高精度的运动控制。

伺服电机工作原理与接线图讲解
1. 伺服电机工作原理
伺服电机是一种能够实现精确定位和高速控制的电动机。

其工作原理主要基于
反馈控制系统。

在伺服电机中，通常包括一个电机、一个传感器、一个控制器以及一台驱动器。

电机通过控制器接收一定的输入信号，然后传感器不断监测电机的运动状态，并将信息反馈至控制器。

控制器根据反馈信息调整输出信号，从而使电机按照预定轨迹运动，实现精确的位置控制。

伺服电机的工作原理可以简单概括为：输入信号 -> 控制器 -> 驱动器 -> 电机 -> 运动 -> 反馈信号 -> 控制器调节。

2. 伺服电机接线图讲解
伺服电机的接线图通常包括电机本体和驱动器的连接方式。

下面给出一个常见
的伺服电机接线图：
伺服电机接线图示例：
- 电机信号线1 -> 驱动器信号输入1
- 电机信号线2 -> 驱动器信号输入2
- 电机信号线3 -> 驱动器信号输入3
- 电机供电正极 -> 驱动器电源正极
- 电机供电负极 -> 驱动器电源负极
- 地线连接
注：不同型号的伺服电机和驱动器接线方式可能有所差异，请根据具体设备手册进行连接。

通过正确接线，伺服电机和驱动器之间可以正确传递信号和功率，实现精确的
运动控制。

3. 总结
本文介绍了伺服电机的工作原理及接线图讲解。

通过了解伺服电机的工作原理，我们可以更好地理解其在自动化控制系统中的应用，实现精确控制和高效运动。

正确连接伺服电机和驱动器，也是确保系统正常运行和精确控制的关键步骤。

希望本文对读者有所帮助。

伺服电机控制程序讲解（原创版）目录1.伺服电机控制程序概述2.伺服电机控制程序的构成3.伺服电机控制程序的工作原理4.伺服电机控制程序的应用实例5.伺服电机控制程序的未来发展趋势正文【伺服电机控制程序概述】伺服电机是一种将电脉冲转换为角位移的电机，它可以通过控制脉冲的数量和频率来精确地控制旋转速度和位置。

伺服电机控制程序则是指用于控制伺服电机的计算机程序，通常由上位机或嵌入式系统执行。

本文将详细讲解伺服电机控制程序的原理和应用，并探讨其未来发展趋势。

【伺服电机控制程序的构成】一个典型的伺服电机控制程序主要包括以下几个部分：1.控制算法：根据给定的指令和实际反馈信号，计算出需要发送给伺服电机的脉冲数量和频率。

2.脉冲发生器：将控制算法计算出的脉冲数量和频率转换为实际的脉冲信号，以便驱动伺服电机。

3.通信接口：将脉冲信号发送给伺服电机的驱动器，并从驱动器接收反馈信号，如转速和位置等。

4.错误处理：对通信异常、电机故障等情况进行检测和处理，确保控制系统的稳定性和可靠性。

【伺服电机控制程序的工作原理】伺服电机控制程序的工作原理可以概括为以下几个步骤：1.接收指令：程序接收来自上位机或其他设备的指令，包括目标位置、速度等信息。

2.计算脉冲：根据指令和实时反馈信号，控制算法计算出需要发送给伺服电机的脉冲数量和频率。

3.发送脉冲：将计算出的脉冲数量和频率转换为实际的脉冲信号，并通过通信接口发送给伺服电机的驱动器。

4.反馈控制：根据伺服电机的实时反馈信号（如转速、位置等），对脉冲信号进行调整，以实现精确的控制。

5.错误处理：对通信异常、电机故障等情况进行检测和处理，确保控制系统的稳定性和可靠性。

【伺服电机控制程序的应用实例】伺服电机控制程序广泛应用于各种工业自动化设备和机器人系统中，如数控机床、自动化生产线、机器人手臂等。

例如，在数控机床中，伺服电机控制程序可以精确地控制刀具的移动速度和位置，实现高精度的加工。

伺服电机的使用方法
伺服电机是一种具有闭环控制的电机，广泛应用于机械设备、自动化系统以及工业机械领域。

使用伺服电机可以实现精确的位置控制和速度控制，其特点是稳定性高、控制精度高。

以下是伺服电机的使用方法：
1. 安装：首先需要将伺服电机正确安装在相应的机械结构上，确保电机与机械系统之间的连接稳固可靠。

根据实际需求，调整电机的位置和角度。

2. 连接电源和控制器：将伺服电机与电源连接，并确保电源稳定可靠。

同时，将伺服电机与相应的控制器连接，确保控制信号的传输畅通。

3. 参数设置：在使用伺服电机之前，需要对控制器进行参数设置。

根据具体的应用需求，设置控制器的参数，如速度、加速度、位置误差等。

4. 控制信号输入：根据需要，可以通过数字控制信号或模拟控制信号来控制伺服电机。

通常情况下，使用脉冲/方向信号或脉冲/模拟信号来控制伺服电机。

5. 状态监测：使用伺服电机时，应定期监测其工作状态。

可以通过连接相应的传感器来监测电机的位置、速度和负载等参数，以确保正常运行。

6. 维护保养：伺服电机在长时间运行后，需要适时进行维护保养。

清洁电机表面，定期检查连接部件和电源线路是否松动，以确保伺服电机的正常工作和寿命。

总结起来，伺服电机的使用方法包括安装、连接电源和控制器、参数设置、控制信号输入、状态监测以及维护保养等步骤。

正确使用伺服电机可以提高工作效率和精度，为机械系统的运行提供稳定可靠的动力支持。

伺服电机操作流程
按钮定义：
1：机械臂手动负方向移动
2：机械臂手动正方向移动
3：机械臂自动移动到原点
4：重设机械臂原点
框内可拖动按钮定义：
Tipp-Speed：机械臂手动移动时的速度调节，单位：毫米每分钟。

注意不可调的过大。

Feedrate-Override：机械臂自动动移运行时的速度调节，单位：最大速度的百分比
操作注意点：
1.将钥匙打到setting档
2.按需求动作，注意在动作前要观察机械臂运动时是否会与旁边碰撞，特别是让机械臂自动做Home时（例如：做X轴Home时要考虑Y轴
方向上面是否有碰撞）
下例主要讲述做零位的校准。

1， 把设备打到可设置状态。

2， 手动移动手臂靠近当前零位位置，并监控当前值，为正的5-7cm 时注意并停止移动。

按下ref 按钮
3， 放慢速度并继续移动，同时监控零位传感器，当该传感器状态改变时，那么就是新的零位。

再按下 ref 按钮。

4， 图示为OP60-30 的抓手Z 轴的零位传感器
具体位置调整详见以下文件
G:\DPM\Segment electronics\04_Production Maintenance\03_EBS\04_MOD 1\training Items\MOD-1 伺服培训.doc
零位传感器。
