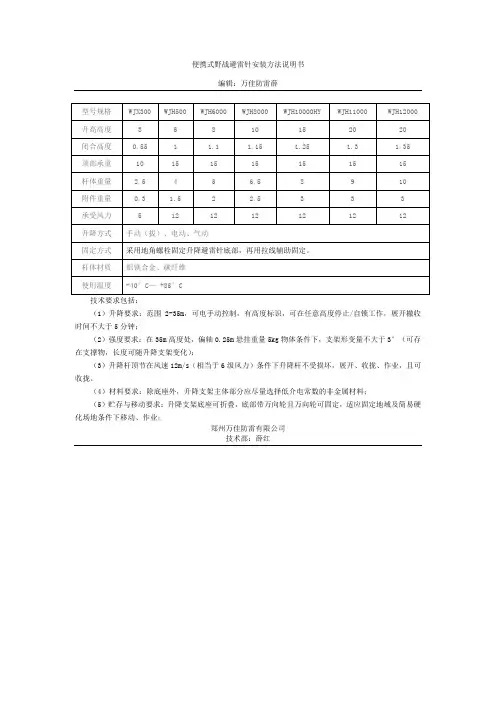

便携式野战避雷针安装方法说明书
编辑：万佳防雷薛
技术要求包括：
（1）升降要求：范围2-35m，可电手动控制，有高度标识，可在任意高度停止/自锁工作，展开撤收时间不大于5分钟；
（2）强度要求：在35m高度处，偏轴0.25m悬挂重量5kg物体条件下，支架形变量不大于3°（可存在支撑物，长度可随升降支架变化）；
（3）升降杆顶节在风速12m/s（相当于6级风力）条件下升降杆不受损坏，展开、收拢、作业，且可收拢。
（4）材料要求：除底座外，升降支架主体部分应尽量选择低介电常数的非金属材料；
（5）贮存与移动要求：升降支架底座可折叠，底部带万向轮且万向轮可固定，适应固定地域及简易硬化场地条件下移动、作业；
郑州万佳防雷有限公司
技术部：薛红。

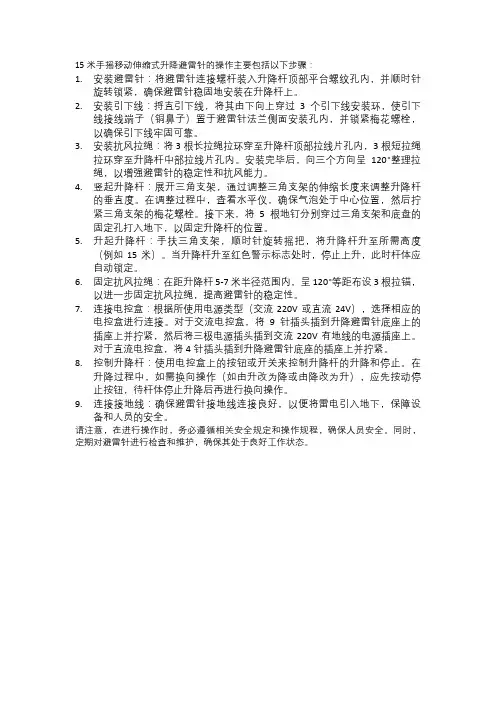

15米手摇移动伸缩式升降避雷针的操作主要包括以下步骤：1.安装避雷针：将避雷针连接螺杆装入升降杆顶部平台螺纹孔内，并顺时针旋转锁紧，确保避雷针稳固地安装在升降杆上。
2.安装引下线：捋直引下线，将其由下向上穿过3个引下线安装环，使引下线接线端子（铜鼻子）置于避雷针法兰侧面安装孔内，并锁紧梅花螺栓，以确保引下线牢固可靠。
3.安装抗风拉绳：将3根长拉绳拉环穿至升降杆顶部拉线片孔内，3根短拉绳拉环穿至升降杆中部拉线片孔内。
安装完毕后，向三个方向呈120°整理拉绳，以增强避雷针的稳定性和抗风能力。
4.竖起升降杆：展开三角支架，通过调整三角支架的伸缩长度来调整升降杆的垂直度。
在调整过程中，查看水平仪，确保气泡处于中心位置，然后拧紧三角支架的梅花螺栓。
接下来，将5根地钉分别穿过三角支架和底盘的固定孔打入地下，以固定升降杆的位置。
5.升起升降杆：手扶三角支架，顺时针旋转摇把，将升降杆升至所需高度（例如15米）。
当升降杆升至红色警示标志处时，停止上升，此时杆体应自动锁定。
6.固定抗风拉绳：在距升降杆5-7米半径范围内，呈120°等距布设3根拉锚，以进一步固定抗风拉绳，提高避雷针的稳定性。
7.连接电控盒：根据所使用电源类型（交流220V或直流24V），选择相应的电控盒进行连接。
对于交流电控盒，将9针插头插到升降避雷针底座上的插座上并拧紧，然后将三极电源插头插到交流220V有地线的电源插座上。
对于直流电控盒，将4针插头插到升降避雷针底座的插座上并拧紧。
8.控制升降杆：使用电控盒上的按钮或开关来控制升降杆的升降和停止。
在升降过程中，如需换向操作（如由升改为降或由降改为升），应先按动停止按钮，待杆体停止升降后再进行换向操作。
9.连接接地线：确保避雷针接地线连接良好，以便将雷电引入地下，保障设备和人员的安全。
请注意，在进行操作时，务必遵循相关安全规定和操作规程，确保人员安全。
同时，定期对避雷针进行检查和维护，确保其处于良好工作状态。

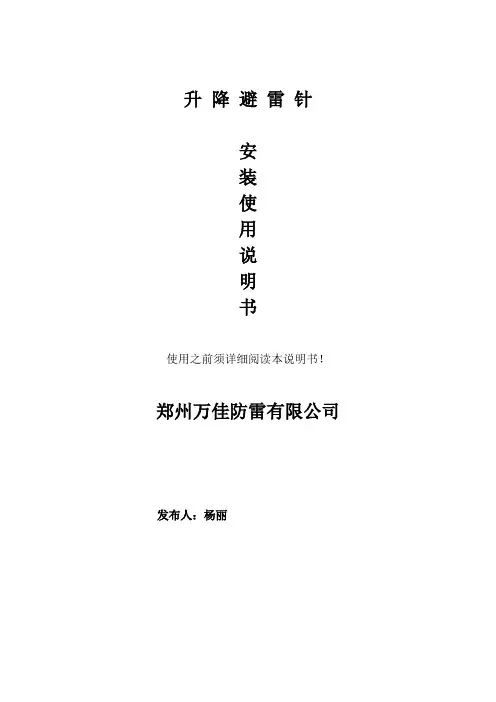

升降避雷针安装使用说明书使用之前须详细阅读本说明书！郑州万佳防雷有限公司发布人：杨丽升降避雷针一、升降避雷针的适用范围作为各种设备如帐篷、变电站、加油站、空旷场地、建筑物、人员的防雷接闪，也适用各种特种车辆的防雷配备使用。
二、升降避雷针的使用环境工作以及储存温度±55℃，平坦坚实地面最大抗风8-10级（安装基础牢固和拉线状态），5000米以下海拔。
三、结构特征及工作原理3.1 结构紧凑，由手动/电动升降杆、提前放电避雷针、户外支撑架、手摇把、拉线组成，木箱包装，杆体用高强度铝镁合金。
3.2 采用“倍伸机构”，即各节活动杆同时升降，速度快，升起后可见钢丝绳外露，可在任意高度位置自锁，不下滑。
升降避雷针装箱清单四、对升降避雷针架设要求4.1 升降避雷针必须安装在平坦、坚硬的的基础上，保证承重后不下沉，不倾斜。
4.2 手动便携式避雷针的装载不允许超过规定重量，装载要作用在杆体轴线上，禁止远离轴线的不对称负载致使手动便携式避雷针倾斜、弯曲。
4.3 升降避雷针升起之前必须用拉线固定在垂直位置，允许倾斜不大于0.5°。
4.4 风速超过14m/S时，架设或升降必须有拉线。
4.5升降避雷针只能垂直使用，严禁放倒水平升降！严禁倾斜升降！严禁倒立倒置升降！严禁抽拉或旋转每节管体！严禁抽拉或旋转每节管体！如果在升降过程中出现卡顿、弯曲等情况禁止蛮力，卡顿应查找出原因后再升降，出现弯曲不垂直的情况时、应用拉线调整至垂直后升降，或升降联系厂家沟通处理。
4.6升降前检查：如果顶部有固定锁扣，必须先松开再进行操作。
每节钢丝绳是否在涡轮槽中，如果不在，禁止操作，避免钢丝绳脱离涡轮槽导致断裂。
五、升降避雷针地面架设、升起与拉线5.1 选择好平整开阔场地，周边能满足拉线钉地钉要求，安装场地半径须大于或等于避雷针高度。
5.2 从包装箱取出升降杆，将避雷针安装在升降杆顶部，垂直立于地面，若是选购配备三脚架打开三脚架固定（10米以下平式三脚架、10米以上立式三脚架），安装于土地地面并且无购配三脚架的可挖深坑，将升降杆底部法兰埋入20cm并将地钉砸入法兰孔内固定，此为第一次固定。

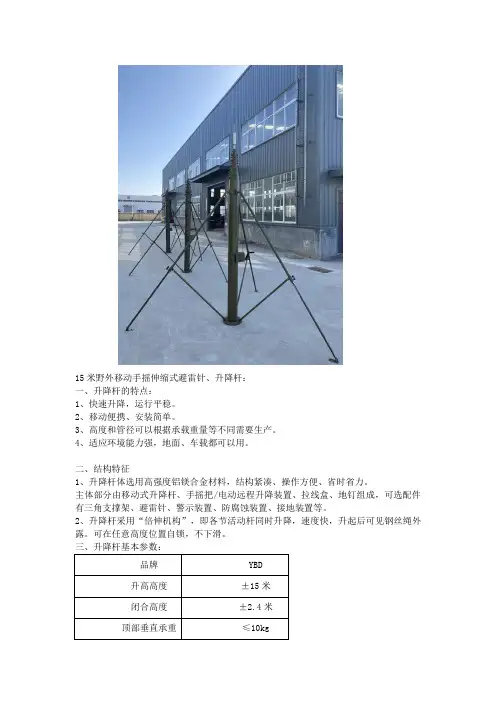

15米野外移动手摇伸缩式避雷针、升降杆：
一、升降杆的特点：
1、快速升降，运行平稳。
2、移动便携、安装简单。
3、高度和管径可以根据承载重量等不同需要生产。
4、适应环境能力强，地面、车载都可以用。
二、结构特征
1、升降杆体选用高强度铝镁合金材料，结构紧凑、操作方便、省时省力。
主体部分由移动式升降杆、手摇把/电动远程升降装置、拉线盒、地钉组成，可选配件有三角支撑架、避雷针、警示装置、防腐蚀装置、接地装置等。
2、升降杆采用“倍伸机构”，即各节活动杆同时升降，速度快，升起后可见钢丝绳外露。
可在任意高度位置自锁，不下滑。
三、升降杆基本参数：。

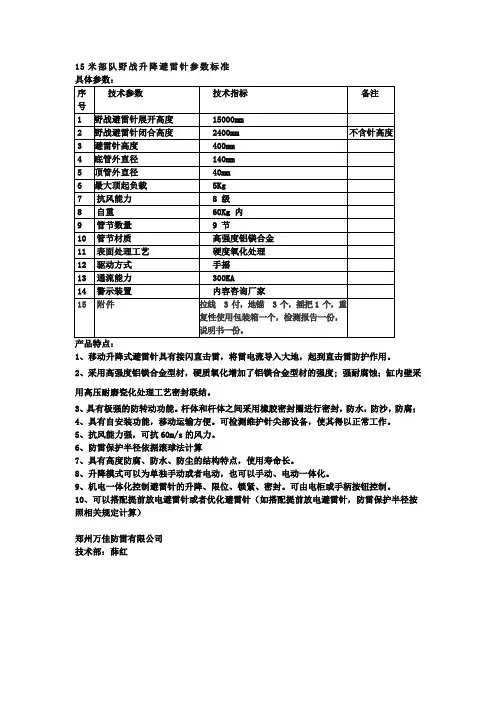

15米部队野战升降避雷针参数标准
2、采用高强度铝镁合金型材，硬质氧化增加了铝镁合金型材的强度; 强耐腐蚀；缸内壁采用高压耐磨瓷化处理工艺密封联结。
3、具有极强的防转动功能。
杆体和杆体之间采用橡胶密封圈进行密封，防水，防沙，防腐；
4、具有自安装功能，移动运输方便。
可检测维护针尖部设备，使其得以正常工作。
5、抗风能力强，可抗60m/s的风力。
6、防雷保护半径依据滚球法计算
7、具有高度防腐、防水、防尘的结构特点，使用寿命长。
8、升降模式可以为单独手动或者电动，也可以手动、电动一体化。
9、机电一体化控制避雷针的升降、限位、锁紧、密封。
可由电柜或手柄按钮控制。
10、可以搭配提前放电避雷针或者优化避雷针（如搭配提前放电避雷针，防雷保护半径按照相关规定计算）
郑州万佳防雷有限公司
技术部：薛红。

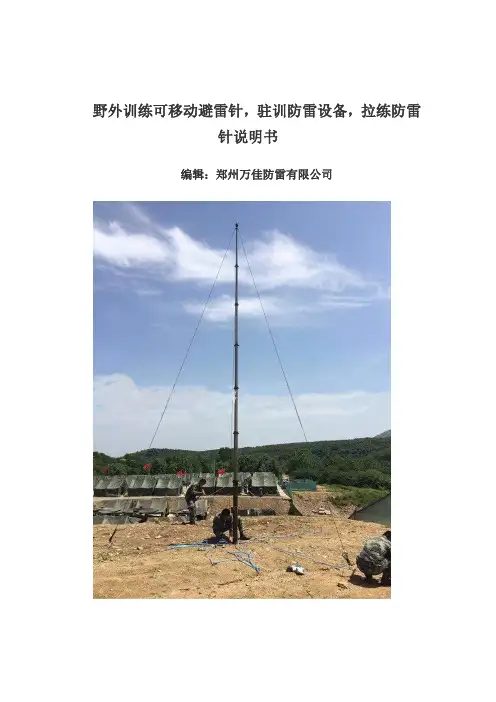

野外训练可移动避雷针，驻训防雷设备，拉练防雷针说明书编辑：郑州万佳防雷有限公司升降避雷针的内置式设计这种内置式升降杆要求当天线升起后,钢丝绳不裸露在外。
这就要求设计时,在杆与杆之间有限的空间内合理安排钢丝绳的缠绕方式。
首先,升降杆的管材截面采用正方形截面。
这是因为(1)杆内壁要安装滑轮,需要大的安装平面,若选用圆管,它的内壁不好安装滑轮;(2)相同壁厚和截面积的管子,方形比圆形的抗弯截面系数大。
第二,天线升降杆的钢丝绳与杆件之间的缠绕形式如前面的结构简图(图1)所示。
主动钢丝绳的安装平面在杆2的中间平面内,从动钢丝绳的安装平面在杆3的中间平面内,且与主动钢丝绳安装平面垂直。
这种形式可以避免两根钢丝绳在同一平面内相互交叉碰闯。
第三,滑轮安装关键在于减小摩擦。
前面的原理受力计算过程忽略了摩擦力,但钢丝绳在滑轮上滚动时产生的摩擦力是实际存在的,而且如果设计考虑不周,摩擦力将很大,直接影响能否提起各级杆以及钢丝绳的粗细。
因此在设计时滑轮内安装滚动轴承。
一、升降避雷针制造步骤与要求◆步骤：①根据图纸要求在土建进行升降避雷针基础施工时,预埋好地脚螺栓等。
②按设计要求的材料所需的长度分上、中、下三节进行下料。
如果升降避雷针的针尖采用钢管制作，先将上节钢管一端锯成锯齿形，用手锤收尖后进行焊缝磨尖、涮锡，然后将另一端与中、下两节找直焊好。
◆要求：①所有升降避雷针的金属部件必须镀锌，操作时注意保护镀锌层。
②采用镀锌钢管管制作针尖，管壁厚度不得小于3mm,针尖刷锡长度不得小于70mm③升降避雷针应垂直安装牢固。
垂直度允许偏差为3/1000。
④焊接要求焊接应采用搭接焊，其搭接长度必须符合下列规定：⑤扁钢为其宽度的2倍(且至少3个棱边焊接)。
⑥圆钢为其直径的6倍。
⑦圆钢与扁钢连接时，其长度为圆钢直径的6倍。
※升降避雷针一般采用圆钢或钢管制成，其直径不应小于下列数值：a.独立升降避雷针一般采用直径为19mm镀锌圆钢。
b.屋面上的升降避雷针采用直径25mm镀锌钢管。

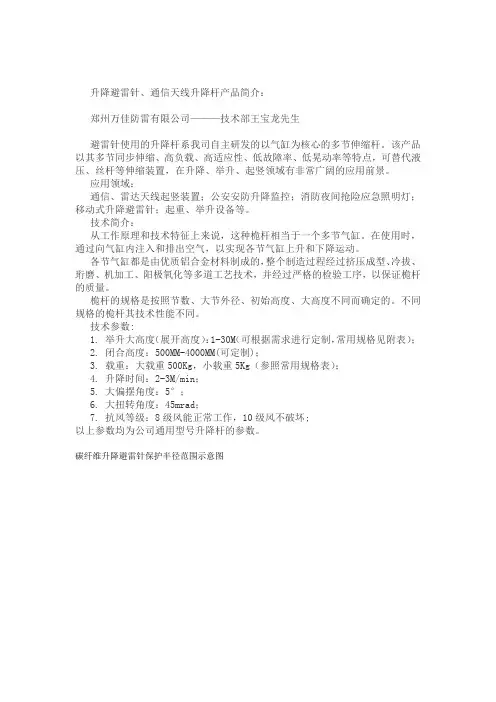

升降避雷针、通信天线升降杆产品简介：
郑州万佳防雷有限公司———技术部王宝龙先生
避雷针使用的升降杆系我司自主研发的以气缸为核心的多节伸缩杆。
该产品以其多节同步伸缩、高负载、高适应性、低故障率、低晃动率等特点，可替代液压、丝杆等伸缩装置，在升降、举升、起竖领域有非常广阔的应用前景。
应用领域：
通信、雷达天线起竖装置；公安安防升降监控；消防夜间抢险应急照明灯；移动式升降避雷针；起重、举升设备等。
技术简介：
从工作原理和技术特征上来说，这种桅杆相当于一个多节气缸。
在使用时，通过向气缸内注入和排出空气，以实现各节气缸上升和下降运动。
各节气缸都是由优质铝合金材料制成的，整个制造过程经过挤压成型、冷拔、珩磨、机加工、阳极氧化等多道工艺技术，并经过严格的检验工序，以保证桅杆的质量。
桅杆的规格是按照节数、大节外径、初始高度、大高度不同而确定的。
不同规格的桅杆其技术性能不同。
技术参数:
1. 举升大高度（展开高度）：1-30M（可根据需求进行定制，常用规格见附表）；
2. 闭合高度：500MM-4000MM(可定制)；
3. 载重：大载重500Kg，小载重5Kg（参照常用规格表）；
4. 升降时间：2-3M/min；
5. 大偏摆角度：5°；
6. 大扭转角度：45mrad；
7. 抗风等级：8级风能正常工作，10级风不破坏;
以上参数均为公司通用型号升降杆的参数。
碳纤维升降避雷针保护半径范围示意图。

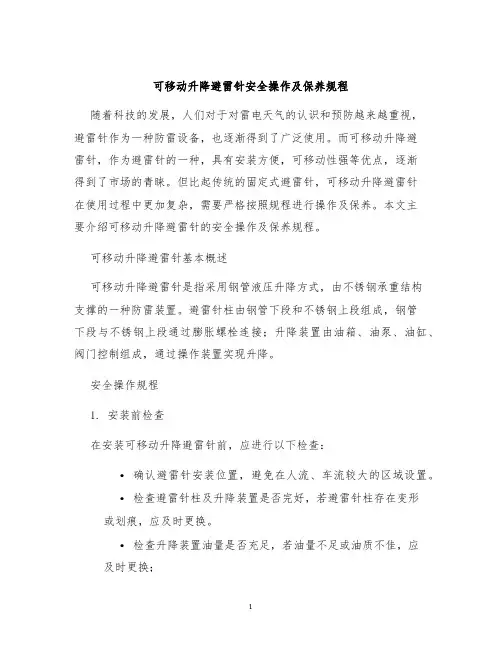

可移动升降避雷针安全操作及保养规程随着科技的发展，人们对于对雷电天气的认识和预防越来越重视，避雷针作为一种防雷设备，也逐渐得到了广泛使用。
而可移动升降避雷针，作为避雷针的一种，具有安装方便，可移动性强等优点，逐渐得到了市场的青睐。
但比起传统的固定式避雷针，可移动升降避雷针在使用过程中更加复杂，需要严格按照规程进行操作及保养。
本文主要介绍可移动升降避雷针的安全操作及保养规程。
可移动升降避雷针基本概述可移动升降避雷针是指采用钢管液压升降方式，由不锈钢承重结构支撑的一种防雷装置。
避雷针柱由钢管下段和不锈钢上段组成，钢管下段与不锈钢上段通过膨胀螺栓连接；升降装置由油箱、油泵、油缸、阀门控制组成，通过操作装置实现升降。
安全操作规程1. 安装前检查在安装可移动升降避雷针前，应进行以下检查：•确认避雷针安装位置，避免在人流、车流较大的区域设置。
•检查避雷针柱及升降装置是否完好，若避雷针柱存在变形或划痕，应及时更换。
•检查升降装置油量是否充足，若油量不足或油质不佳，应及时更换；•检查升降装置控制器是否正常运作。
2. 操作步骤在对可移动升降避雷针进行操作时，应按照以下步骤进行：1.将控制器上的控制面板按下开关，启动升降装置。
2.操作控制器，将避雷针柱升至所需高度，途中要注意避免撞击其他物品或人员。
3.避雷针升至安装高度后，通过控制器停止升降。
3. 操作注意事项在操作可移动升降避雷针时，需要注意以下事项：1.禁止在升降过程中增加或减少荷载。
2.禁止在风速大于6级的环境下进行升降操作。
3.避雷针柱升降过程中，不得随意离开升降装置。
4.对于升降装置异常情况，如电力不足、油量不足等，应及时停止操作。
保养规程1. 定期检查为保证可移动升降避雷针的正常使用，应定期进行检查。
•每月检查避雷针柱是否有锈蚀或麻点，是否存在渗漏现象。
•每6个月检查升降装置油标的油面是否达到标准，油的质量是否达标。
•每年检查升降装置的各个组件是否完好，管路连接是否牢固。

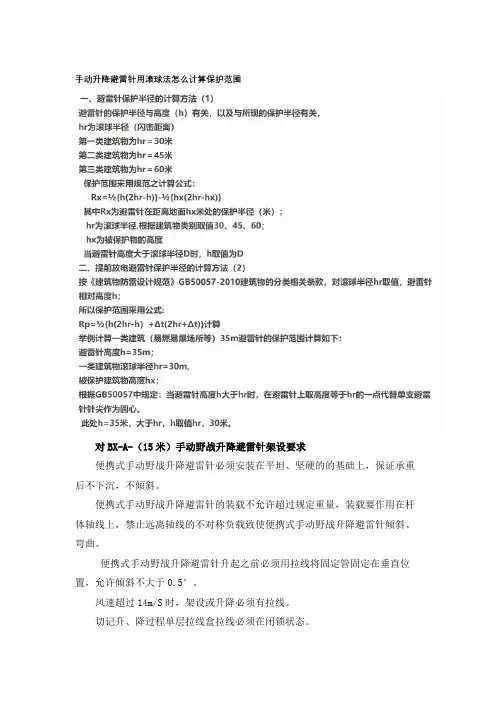

手动升降避雷针用滚球法怎么计算保护范围
对BX-A-（15米）手动野战升降避雷针架设要求
便携式手动野战升降避雷针必须安装在平坦、坚硬的的基础上，保证承重后不下沉，不倾斜。
便携式手动野战升降避雷针的装载不允许超过规定重量，装载要作用在杆体轴线上，禁止远离轴线的不对称负载致使便携式手动野战升降避雷针倾斜、弯曲。
便携式手动野战升降避雷针升起之前必须用拉线将固定管固定在垂直位置，允许倾斜不大于0.5°。
风速超过14m/S时，架设或升降必须有拉线。
切记升、降过程单层拉线盒拉线必须在闭锁状态。
便携式手动野战升降避雷针只能垂直使用，禁止水平状态或倒置使用。
便携式手动野战升降避雷针升起前必须将上数第一节管箍挂上拉线，以备当降下时，上数第二节活动管外面钢索松弛时（上数第一节活动管不下降），拽拉线拉下上数第一节活动管使钢索绷紧。
计算方法如下图所示：
更多详情请咨询河南邦信防腐材料有限公司。
15米快速移动变电站升降避雷针
使
用
维
保
书
河南汇龙合金材料有限公司
2019年正版
HL-A系列车载式避雷针防雷装置与同类产品相比，具有升降速度快、可靠性高、耐久性强、安全稳定、重量轻、闭合高度小、携带方便等特点。
升降方式分手动和电动、自动三种，车载升降式避雷针防雷装置可升高高度为3—30米，闭合高度在1.2-5米，主杆重量15Kg-200Kg。
广泛适用于、环保、公安、移动、消防、水利、铁路、电力、建筑、野外施工、大型文体活动、抗灾救灾等应急的雷电防护。
使用自动升降式避雷针，能使野外工作更加方便与安全。
车载自动升降式防雷装置系统，由车载避雷针和接地装置组成，避雷针包括：竖直固定于车上的绝缘外套，固封在该外套腔体内的绝缘内套、封装在该内套中缠绕于绝缘棒上的彼此呈反向螺旋、且为并联的一对无感应绕组，固连于该绕组上端头的接闪器，固连于该绕组下端头的引下线接头座；接地装置包括：行车状态中，与避雷针引下线接头座连接的引下线接地电缆，该电缆高级与引下线接头座连接、而底端为多分枝的接地导綫；停车状态，与避雷针引下线接头座连接的引下线接地电缆，其高级与引下线接头座连接、底端与固定在地面上的金属接地桩连接，接地电阻应符合GB50057-2010规范要求；优点是结构简单、能有效抑制雷电的电磁感应，避免遭受雷击，提高了车辆及装备对雷电的防护能力。
自动升降避雷针,自动升降杆性能特点?
1、接闪直击雷，将雷电流导入大地，起到直击雷防护作用。
2、采用304不锈钢，强耐腐蚀。
3、具有极强的防转动功能。
4、移动运输方便，方便检测及维护针尖部设备。
5、抗风能力强，可抗60m/s的风力。
6、防雷保护半径依据GB50057-2010滚球法计算。
7、具有高度防腐、防水、防尘的结构特点，使用寿命长。
8、升降模式可以为单独手动或者电动，也可以手动、电动一体化遥控。
9、机电一体化控制避雷针的升降、限位、锁紧、密封。
可由计算机或手柄按钮控制。
10、可以搭配提前放电避雷针或者优化避雷针（如搭配提前放电避雷针，防雷保护半径按照国家相关规定计算）
自动升降避雷针,自动升降杆安装场所?
★用于大型建筑物及高层建筑?
★野外临时工作区
★露天广场、机场
★车载、船用
★移动、、电力、矿山等场所
自动升降避雷针,自动升降杆,升降避雷针安装图
河南汇龙合金材料有限公司
河南汇龙合金材料有限公司
气动升降杆、手动升降杆、电动升降杆、各种升降便携避雷针、天线升降杆、通讯升降杆、自动升降杆、通讯升降天线杆、升降桅杆、机动性避雷针、车载升降避雷针、拖挂式应急通信基站、移动通信基站、通讯升降塔桅杆等产品的专业厂家河南汇龙合金材料有限公司欢迎您！河南汇龙合金材料有限公司拥有气动升降杆、手动升降避雷针、电动升降避雷针等产品的先进技术和生产设备，经过多年的发展，拥有一支专业的技术队伍和完整科学的质量管理体系。
诚信、实力和产品质量获得业界的认可。
【产品介绍】
河南汇龙合金材料有限公司，专业生产一种新型的升降式避雷针支架。
升降式避雷针包括避雷针和避雷针塔及其附件。
升降式避雷针的特征在于避雷针塔上装有避雷针升降装置。
订购升降式避雷针支架找河南汇龙合金质优价廉售后好. 升降式避雷针，采用升降杆上架设避雷针，通过桅杆举升到一定高度，从而达到避雷的效果，高度可以任意定制。
针对安装的问题，我们设计了二种型号：HL-A型和HL-B型。
HL-A型，主要是采用固定安装方式，使用固定安装底座，可装配车上、固定地面等，其特点是：稳定性好、在电源充足的情况下，可使用全自动升降系统；HL-B型，主要是采用三角架底座安装方式，此型号是为了满足一些临时机动性的架设避雷需求，其特点是：移动性强，哪里需要避雷，收起就可以搬到需要的地方。
架设也方便，通常手动即可完成架设工作。
适合电力、军事、通信等应急避雷需求。
快装式避雷针铝合金天线升降杆的维护：
说明：铝合金天线升降杆，是一种杆体为铝镁合金材质，摇把、摇把盒、拉线、拉线盒、地钉等，为钢制。
杆体为铝镁合金材质，外喷漆，所以相对耐腐蚀，摇把、摇把盒、拉线、拉线盒、地钉等，为钢制，需要定期进行保养，否则会因为保养不当，甚至不保养，造成铝合金天线升降杆寿命缩短，造成财产损失。
维护细则：
1 ：铝合金天线升降杆淋雨使用之后，在降下呈闭合状态之前，应晾干，再降至闭合状态。
2 ：铝合金天线升降杆如果长期不使用时，在雨季每间隔半个月升起晾干一次；非雨季每间隔一个月升起晾干一次。
3：停用一个月以上再次使用时，应仔细检查天线升降杆的各构件是否联接好，检查密封件是否损坏，并进行缓慢手动操作无异常后，再进行升降操作
4 ：在野外长期架设的铝合金天线升降杆，在大风之后或每间隔一个月检查铝合金天线升降杆的架设情况，杆体不应倾斜、变形，不允许拉线松弛，发现问题及时排除。
5：禁止用户自行拆卸，如出现故障应及时通知生产单位河南汇龙合金材料有限公司进行处理。
6：每个月对铝合金天线升降杆的易损耗配件进行维护保养，包括对节重叠部分
的除沙尘、涂抹黄油或润滑油，对摇把、摇把盒、拉线、拉线盒、地钉涂抹黄油或润滑油和清洁工作，并登记在册，形成保养手册，内容不限于维护保养日期、维护保养内容、维护保养人员签字，方便日后查阅。
质保说明：
在保修期内，下列情况为收费修理。
(1)不能出示购买凭证或没准确、完整地写上须填写的事项(例:购买日期、商品名称)。
(2)购买后，由于携带、运输或保管不妥所引起的故障。
(3)由于使用不当所引起的故障。
(4)由于接触化学药品、雨水所引起的变形、变色、破损。
(5)非正规修理、拆装引起的故障和损失。
（6）消耗品(如提升拉线、拉线盒、摇把、地钉、螺丝、木箱)的更换，不属于免费保修范围。
（7）不能提供保养手册的，视为没有进行维护保养，生产单位有权进行拒绝维修。
（8）杆体严重损坏变形，无维修价值的，生产单位有权郑州万佳防雷有限公司进行拒绝维修。
