变电站开关断口防雷保护及避雷器的选用详细版

避雷器如何正确选择适合的避雷器避雷器是一种非常重要的电力设备，它可用于保护各种电气设备和电力系统中的电路。

在选择适合的避雷器时，需要考虑许多因素，包括电气参数、应用需求和环境条件等。

下面将详细介绍如何正确选择适合的避雷器。

一、避雷器的分类按照使用场合的不同，避雷器可以分为低压避雷器、中压避雷器和高压避雷器，其中低压避雷器用于家庭电路和小型工商业用电，中压避雷器用于中压电力线路，而高压避雷器则用于高压输电线路的保护。

按照动作原理的不同，避雷器可以分为气体放电避雷器和压敏电阻避雷器两种类型。

气体放电避雷器是应用气体放电原理制作而成，内部充填着惰性气体。

当系统电压升高到一定程度时，避雷器内的气氛会被激发成等离子体，以达到放电保护的作用。

压敏电阻避雷器是应用陶瓷材料的电学特性制作而成，当系统电压上升到一定值时，避雷器内的压敏电阻将发生负阻特性，起到消耗过电压的能量的作用。

二、避雷器的参数选择适合的避雷器，需要考虑以下参数：1.额定电压：额定电压是避雷器能够承受的最高电压值，必须与电力系统中的额定电压匹配。

2.击穿电压：击穿电压是避雷器放电的电压值，也就是保护作用启动的电压值。

3.额定放电电流：额定放电电流是避雷器在击穿电压作用下的放电电流值。

4.容量：容量是避雷器所能承受的过电压的能量大小，必须与所保护的设备或电路的容量匹配。

三、选择适合的避雷器选择适合的避雷器需要考虑以下因素：1.电气参数的匹配：必须满足避雷器的电气参数与实际使用环境的需求相匹配。

2.环境条件的考虑：根据实际环境条件选择合适的避雷器，如避雷器应采用防水、防尘等防护措施，以便确保设备的正常运转。

3.使用寿命的要求：不同种类的避雷器有不同的使用寿命，应根据实际使用寿命的需求选择合适的避雷器。

4.价格和性价比：在满足性能的前提下，应根据自身需求和实际预算选择性价比较高的避雷器产品。

四、安装和使用正确的安装和使用是保证避雷器正常工作的关键。

在安装时，必须遵循厂家的安装说明书并严格按照图纸要求接线。

变电所防雷保护措施及避雷器的选择变电所防雷保护措施及避雷器的选择，抑制大气过电压的防雷措施，分析了雷电的危害，防止感应雷的措施，防止直击雷的措施，以及避雷器与避雷针的选择要求等。

变电所防雷保护措施一、变电所防雷保护电力及供电系统中，各种电气设备都有肯定的绝缘强度。

假如超过了设备所能承受的程度，绝缘就会击穿。

引起电气设备绝缘击穿的电压叫过电压。

引起过电压的原因有两种：①是操作过电压，也叫内部过电压；②是大气过电压，也叫外部过电压。

操作过电压产生的原因有很多种，如弧光接地，切断电感或电容都会产生过电压。

大气过电压的产生是由雷电现象引起。

【变电所防雷保护措施及避雷器的选择】因此，要抑制大气过电压，防雷措施就显得非常紧要。

1雷电的危害雷电的形成伴随着巨大的电流和极高的电压，在它放电的过程中产生极大的破坏力，雷电的危害重要是以下几个方面：1.1雷电的热效应雷电产生强大的热能使金属熔化，烧断输电导线，摧毁用电设备，甚至引起火灾和爆炸。

【变电所防雷保护措施及避雷器的选择】1.2雷电的机械效应雷电强大的电动力可以击毁杆塔，破坏建筑物，人畜已不能幸免。

1.3雷电的闪络放电雷电产生的高电压会引起绝缘子烧坏，断路器跳闸，导致供电线路停电。

2、雷电过电压雷电过电压又称为大气过电压它是由于内的设备或构筑受到直接雷击或雷电感应而产生的过电压。

由于引起这种过电压的能量来源于外界，固有成为外部过电压。

雷电过电压产生的雷电冲击波，其电压幅值。

可高达108V，其电流幅值可高达几十万安，因此对电力系统危害极大，必需实行有效措施加以防护。

二、雷电过电压的基本形式2.1雷击过电压（直击雷）雷电直接击中电气设备，线路或建筑物，强大的雷电流作用，通过该物体泄入大地，在该物体上产生较高的电位差，成为直击雷过电压。

雷电流通过被击物体时，将产生破坏作用的热效应和机械效应，相伴的还有电磁效应和对相近物体的闪络放电。

2.2感应过电压（感应雷）当雷云在架空线路上方时，由于雷云先导作用，使架空线路上感应出与先导通道符号相反的电荷。

避雷器的选择方法如何选择避雷器（1）按额定电压选择：避雷器的额定电压应与系统的额定电压一致。

（2）检查最大允许电压：检查避雷器安装处导线对地的最高电压是否不超过避雷器的最高工作电压。

导线对地最高电压与系统中性点是否接地和系统参数有关①中性点不接地系统：导体对地最高电压为系统电压的1.1倍，一般不存在问题。

②一般情况下，避雷器的最大工作电压等于线路电压。

③中性点直接接地系统：国内避雷器中性点直接接地系统中，最大工作电压为系统电压的0.8倍，按额定电压选择无问题。

（3）检查工频放电电压：①在中性点绝缘或阻抗接地系统中，工频放电电压应大于相电压的3.5倍。

中性点的放电电压应大于中性点电压的3倍。

②工频放电电压应大于最大工作电压的1.8倍。

避雷器又称避雷器、浪涌保护器、浪涌保护器、过电压保护器，主要包括电源防雷器和信号防雷器。

防雷装置通过现代电气等技术，可以防止雷电对设备的损坏。

避雷器中雷电的能量吸收主要是氧化锌压敏电阻和气体放电管。

1.在防雷装置保护达到理想效果的基础上，要注意“在正确的地方合理安装合适的避雷器”，避雷器的选择非常重要。

2.进入建筑物的各种设施之间的雷电流分配情况如下:约有50%的雷电流经外部防雷装置泄放入地，另有50%的雷电流将在整个系统的金属物质内进行分配。

这个*估模式用于估算在LPAOA区、LPZOB区和LPZ1区交界处作等电位连接的防雷器的通流能力和金属导线的规格。

该处的雷电流为10/35μs电流波形。

3.在各金属物质中雷电流的分配情况下:各部分雷电流幅值取决于各分配通道有的阻抗与感抗，分配通道是指可能被分配到雷电流的金属物质，如电力线、信号线、自来水管、金属构架等金属管级及其它接地，一般仅以各自的接地电阻值就可以大致估算。

在不能确定的情况下，可以认为接是电阻相等,即各金属管线平均分配电流。

2.在电力线架空引入，并且电力线可能被直击雷击中时，进入建筑物内保护区的雷电流取决于外引线路、防雷器放电支路和用户侧线路的阻抗和感抗。

一、选用避雷器必须满足的要求是：避雷器的VS特性、V A特性要分别与被保护设备的VS 特性和V A特性正确配合；避雷器的灭弧电压与安装地点的最高工频相电压应正确配合。

这样，即使在系统发生一相接地故障的情况下，避雷器也能可*地熄灭工频续流电弧，避免避雷器发生爆炸。

二、选择管型避雷器时应注意管型避雷器不能用作有绕组的电气设备的过电压保护，而只用于线路、发电厂和变电站进线的保护；管型避雷器遮断电流的上限应不小于安装处短路电流的最大值，下限不大于安装处短路电流的最小值。

三、阀型避雷器分普通型和磁吹型两大类，选择时应注意避雷器的保护比Kb数值大小要按照额定电压的大小来选择。

要注意校验避雷器的额定电压、工频放电电压、冲击放电电压及残压，要注意与被保护电气设备的距离。

四、选择氧化锌避雷器时，要计算或实测避雷器安装处长期的最大工作电压。

应使避雷器的额定电压大于或等于避雷器安装点的暂态工频过电压幅值。

注意残压与被保护设备绝缘水平的配合。

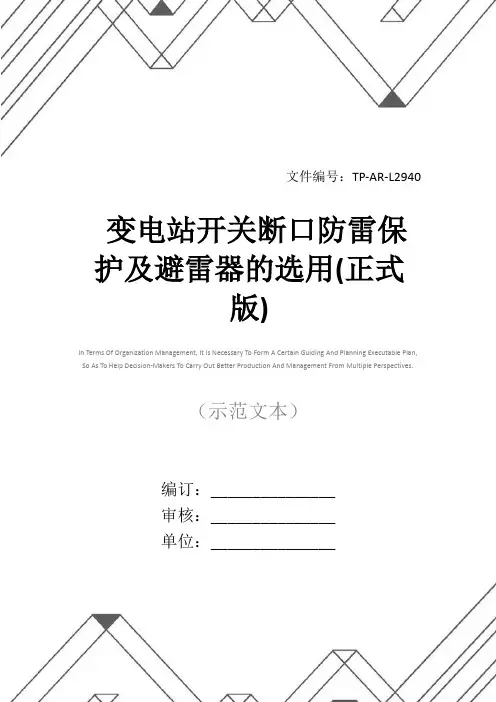

文件编号：TP-AR-L2940In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________变电站开关断口防雷保护及避雷器的选用(正式版)变电站开关断口防雷保护及避雷器的选用(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

自20xx年起，建德电网先后发生了5次雷电波侵入变电站的故障，虽未引起事故，但给电网安全运行带来了一定的影响，故障后检查发现：变电站内备用的35千伏开关柜设备均发生了不同程度的闪络，20xx年7月12日12时35千伏洋溪变尤为严重，开关柜内SF6开关外绝缘表面电弧烧损严重，SF6开关外绝缘（环氧树脂压铸成型）三相断口间及A、C相对地有短路现象；进线铜排、绝缘板等有多处放电痕迹。

经分析，这几起故障均发生在变电所进线断口处，变电所防雷设计完全符合设计规程要求，在进线侧均安装了避雷器，35千伏架空线也安装了避雷线。

一、变电站的雷电波入侵原因分析及采取的对策1．变电站进线产生断口的原因分析因雷电过电压、人为外力破坏、污闪、设备故障或保护误动等原因导致线路断路器跳闸，重合闸前断路器处于短时分闸状态；断路器分闸后重合不成功，不能马上恢复送电，又未做好安全措施（即拉开有关隔离开关，将线路两侧接地隔离开关合上），则在这段时间内断路器实际上处于分闸状态，对无人值守的变电站，尤其是雷暴天气时，后一种情况经常会遇到，且持续时间有时达数小时。

避雷器的选择方法避雷器如何选择1按额定电压选择:要求避雷器额定电压与系统额定电压一致;2校验最大允许电压:核对避雷器安装地点可能出现的导线对地最大电压,是否不超过避雷器的最大工作电压;导线对地最大电压与系统中性点是否接地及系统参数有关:①中性点不接地系统:导线对地最大电压为系统电压的1.1倍,所以一般没有问题;②中性点经消弧线圈或高阻抗接地系统:一般选择避雷器的最大工作电压等于线电压;③中性点直接接地系统:国产避雷器的中性点直接接地系统中其最大工作电压等于系统电压的0.8倍,所以按额定电压选择是没有问题的;3校验工频放电电压:①在中性点绝缘或经阻抗接地的系统中,工频放电电压应大于相电压的3.5倍;在中性点直接接地的系统中,工频放电电压应大于相电压的3倍;②工频放电电压应大于最大工作电压的1.8倍防雷器 ,又称避雷器、浪涌保护器、电涌保护器、过电压保护器等,主要包括电源防雷器和信号防雷器,防雷器是通过现代电学以及其它技术来防止被雷击中的设备的损坏;避雷器中的雷电能量吸收,主要是氧化锌压敏电阻和气体放电管;基于防雷器的防护想要取得理想的效果,应注重“在合适的地方合理地装设合适的防雷器”,防雷器的选择十分重要;⒈进入建筑物的各种设施之间的雷电流分配情况如下：约有50%的雷电流经外部防雷装置泄放入地,另有50%的雷电流将在整个系统的金属物质内进行分配;这个估模式用于估算在LPAOA区、LPZOB区和LPZ1区交界处作等电位连接的防雷器的通流能力和金属导线的规格;该处的雷电流为10/35μs电流波形;在各金属物质中雷电流的分配情况下：各部分雷电流幅值取决于各分配通道有的阻抗与感抗,分配通道是指可能被分配到雷电流的金属物质,如电力线、信号线、自来水管、金属构架等金属管级及其它接地,一般仅以各自的接地电阻值就可以大致估算;在不能确定的情况下,可以认为接是电阻相等,即各金属管线平均分配电流;⒉在电力线架空引入,并且电力线可能被直击雷击中时,进入建筑物内保护区的雷电流取决于外引线路、防雷器放电支路和用户侧线路的阻抗和感抗;如内外两端阻抗一致,则电力线被分配到一半的直击雷电流;在这种情况下必须采用具有防直击雷功能的防雷器;⒊后续的估模式用于估LPZ1区以后防护区交界处的雷电流分配情况;由于用户侧绝缘阻抗远远大于防雷器放电支路与外引线路的阻抗,进入后续防雷区的雷电流将减少,在数值上不需特别估算;一般要求用于后续防雷区的电源防雷器的通流能力在20kA8/20μs以下,不需采用大通流能力的防雷器;后续防雷区防雷器的选择应考虑各级之间的能量分配和电压配合,在许多因素难以确定时,采用串并式电源防雷器是个好的选择;串并式是根据现代雷电防护中许多应用场合、保护范围层次区分等特点提出的概念相对于传统的并式防雷器而言;其实质是经能量配合和电压分配的多级放电器与滤波器技术的有效结合;串并式防雷有如下特点：应用广泛;不但可以按常规进行应用,也适合保护区难以区别的场所;感生退耦器件在瞬态过电压下的分压、延迟作用,以帮助实现能量配合;减缓瞬态干扰的上升速率,以实现低残压与长寿命以及极快的响应时间;⒋防雷器的其它参数选择取决于各个被保护物所在防雷区的级别,其工作电压以安装在引电路中所有部件的额定电压为准;串并式防雷器还需注意其额定电流;⒌影响电子线雷电流分配的其它因素：变压器端接地电阻降低将使电子线中分配电流增大;供电线缆的长度的增加将使电力线中分配电流减少,并使几要导线中有平衡的电流分配;过短的电缆长度和过低的中性线阻抗将使电流不平衡,从而引起差模干扰;供电线缆并接多用户将降低有效阻抗,导致分配电流增大,在连成网状的供电状态下,雷临时性流主要流入电力线,这是多数雷损发生在电力线处的原因;;。

变电站防雷设计标准如下：
避雷针的使用：在变电站的建筑、变压器、电缆的周围都需要安装避雷针，避雷针的高度要超过被保护目标的高度。

接地网的设计：合理的接地设计可将雷击所带来的电流引导到地下，减小建筑物的损坏，同时还要保证稳定且足够的接地电阻。

避雷器的选择：针对变电站中的各个电气设备，应根据其等级和功能选择适合的避雷器，保证其对雷击的防范作用。

外壳和屏蔽的设计：采用防雷的材料制作建筑的外壳和各个电器设备的套管和外壳，起到屏蔽和消散雷击的作用。

防雷触媒的使用：可在变电站电缆附近的山地上设置防雷触媒，其作用是加强地面静电场的增强，吸收大量的闪电。

避雷引线的设置：设置避雷引线可以有效的分散雷电的电荷，降低雷击发生的可能性。

建筑物的设计：建筑物的设计应考虑到其在雷电天气下的安全系数，如建筑物不应是细长型或高耸而无抗风性质的建筑物。

如何正确选用防雷器概述随着现代社会的高速发展，人们对电力设施和电子设备的需求越来越高。

但同时，电力设施和电子设备也容易受到天气因素的影响，如雷电等，因此增加了选用防雷器的需求。

本文将会介绍如何正确选用防雷器。

防雷器的种类根据用途，对防雷器的种类可以分为以下几类：•接地式防雷器•非接地式防雷器•电缆防雷器•信号防雷器接地式防雷器接地式防雷器是指在室外使用的接地罩式和接地线式两种防雷器。

接地罩式防雷器相对简单、易维护，但适用范围有限，并难以确保整个设备的接地良好。

接地线式防雷器则性能更佳，但需专人负责管理。

非接地式防雷器非接地式防雷器可以分为过电压限制器和气体放电管防雷器两种。

过电压限制器安装方便，使用寿命长，并能够迅速确定故障点，可以减轻雷电对设备的影响。

气体放电管防雷器则具有灵敏、可靠和耐用等特点。

电缆防雷器电缆防雷器是更为特殊的一种防雷器，它是一种由压敏电阻、金属氧化物和电容器构成的防雷器元件，可以对高频突变电压进行有效保护。

信号防雷器信号防雷器则是一种专门用于保护电子设备中的信号系统的防雷器，可分为传感器类、开关类和菊花环类三种。

如何正确选用防雷器正确选用防雷器必须要考虑到以下因素：•防雷器的安装位置选用防雷器时必须考虑到防雷器的安装位置，特别是在室内的选用要细心。

•防雷器的防护等级防雷器的防护等级也需要考虑，如果安装在暴露空气的地方，防雷器能承受的压力就会变小，防雷器的防护等级就要满足标准要求。

•防雷器的限流能力限流能力也是选用防雷器时必须要考虑的一个因素，因为通过防雷器的电流是不能超过某个限度的。

•防雷器的保护距离和极差根据实际需要，在选择防雷器的时候还需要考虑到防雷器的保护距离以及极差。

•防雷器的安装防雷器的安装一般由专业技术人员完成，如果自己安装的话可能会对电器设备造成更大的损坏。

总结选用防雷器并不是一件简单的事情，它需要考虑到各种因素。

如果选用不当，不但无法达到保护电器设备的目的，反而会对电器设备造成更大的损害。

避雷器的选择在什么状况下应当使用避雷器？使用时应留意什么？避雷器的选择原则是什么？在什么状况下使用配电装置、发电站（z）、电容器（R）,电动机（d）、低压、线路型避雷器？避雷器实际上是一种过电压爱护装置。

常见的过电压有两种：一种是由外部过电压引起的，即雷击；另一种是由内部过电压引起的，即由内部系统通断引起的操作过电压。

真空断路器的固有特性打算了它在被切断时有一个切断值，而由切断值产生的操作过电压很大,一般可达额定电压的2-3倍,假如不加以抑制，会损坏电气设施。

因此，在使用真空断路器的状况下，有必要安装抑制操作过电压装置。

目前有两种装置：一种是氧化锌避雷器，另一种是电阻电容汲取装置。

氧化锌避雷器是一种过电压爱护装置，由于其良好的非线性特性和对雷电过电压的爱护，近十年来得到了广泛的应用。

电阻电容汲取装置因其体积大、功能单一、易击穿或发热等优点，渐渐被人们所抛弃。

但电容电压不能突然变化，抑制操作过电压提升的陡度优于氧化锌避雷器。

这两种过电压爱护元件主要用于抑制系统中的操作过电压，因此应安装在真空断路器的负载端。

氧化锌避雷器按其功能可分为多种类型，应依据不同的负载选择具有不同爱护功能的避雷器。

简洁地说，依据爱护对象的类型，选择对象的避雷器。

如爱护对象为高压电动机，馈线选用D型避雷器，电站型式选用S型避雷器，Z 型避雷器，一般安装在母线的PT柜上。

不用于抑制真空开关的操作过电压。

电源进线一般选用S型。

低压避雷器的选择与高压避雷器类似，但浪涌爱护器主要用于有计算机或要求较高的场合。

如上所述，真空开关一般都必需有因电流闭合而产生的工作过电压，假如有工作过电压，则必需有过电压爱护装置。

由于负荷不同，需要选择合适的避雷器，即得出如下结论：一。

有真空断路器，必需装有避雷器（或过电压爱护装置）。

二。

假如负载不同，应依据负载对象供应适当的避雷器。

三。

避雷器和阻容器对谐振过电压和高次谐波的过电压爱护效果不好，由于这些过电压不是瞬间的，而是持续时间长，能量也大，很简洁对上述两种过电压元件造成损坏。

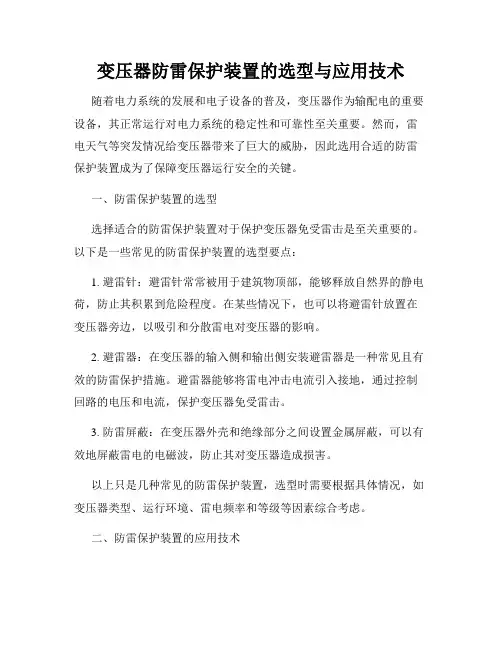

变压器防雷保护装置的选型与应用技术随着电力系统的发展和电子设备的普及，变压器作为输配电的重要设备，其正常运行对电力系统的稳定性和可靠性至关重要。

然而，雷电天气等突发情况给变压器带来了巨大的威胁，因此选用合适的防雷保护装置成为了保障变压器运行安全的关键。

一、防雷保护装置的选型选择适合的防雷保护装置对于保护变压器免受雷击是至关重要的。

以下是一些常见的防雷保护装置的选型要点：1. 避雷针：避雷针常常被用于建筑物顶部，能够释放自然界的静电荷，防止其积累到危险程度。

在某些情况下，也可以将避雷针放置在变压器旁边，以吸引和分散雷电对变压器的影响。

2. 避雷器：在变压器的输入侧和输出侧安装避雷器是一种常见且有效的防雷保护措施。

避雷器能够将雷电冲击电流引入接地，通过控制回路的电压和电流，保护变压器免受雷击。

3. 防雷屏蔽：在变压器外壳和绝缘部分之间设置金属屏蔽，可以有效地屏蔽雷电的电磁波，防止其对变压器造成损害。

以上只是几种常见的防雷保护装置，选型时需要根据具体情况，如变压器类型、运行环境、雷电频率和等级等因素综合考虑。

二、防雷保护装置的应用技术选好了合适的防雷保护装置后，还需要正确应用技术来确保其有效工作。

以下是几个值得注意的技术要点：1. 接地系统：良好的接地系统是防雷保护装置正常工作的基础。

确保变压器的接地电阻足够低，并定期检测和维护接地系统的连接，以保障其接地效果。

2. 防雷电位的均衡：将防雷保护装置的引线布置在合适的位置，使得保护装置和待保护设备具有相同的等电势，从而减少雷暴时的电流流入。

3. 监测系统：安装变压器防雷保护装置后，需要定期对装置进行监测和检测，确保其正常工作。

同时，可以添加报警装置，当保护装置受损或失效时，及时发出警报，以便及时维修或更换。

4. 分级保护：根据变压器的重要性和所处环境，可以对防雷保护装置进行分级保护。

对于重要性较高的变压器，可以采用多层保护，提高防雷能力，确保其安全运行。

浅谈35KV变电站电气设备选择与防雷保护[摘要]本文依据某高原铁路施工电力需求，作出了户外35kV变电站的设计。

通过施工环境及用电容量分析，对隔离开关、电流互感器、一次侧母体导线等主要高压电气元器件进行了选择与计算，此外还进行了防雷保护的设计和计算，以提高整个35KV变电站的安全性。

[关键词]变电站电气设备选择隔离开关电流互感器导线防雷保护1 引言本课题是某35KV变电站的电气设备选择及防雷保护，通过对变电站相关高压电气设备计算、设备配置及选型及防雷保护分析，确保整个变电站的安全稳定运行，杜绝因电气设备故障影响现场施工生产。

2 工程简述我公司参见的某高原铁路受现场条件制约，需单独建立35KV变电站供项目施工及生活用电。

隧道洞外施工用电采用35KV/0.4KV变压方式直接供电，洞内施工采用经35KV/10KV降压后，以10KV高压进洞再降压为0.4KV供电方案。

经计算，某隧道进口合计用电需求3600KVA，设置2台35/0.4kV1000kVA油浸式变压器；设置1座35/10kV1600kVA变电站（设两进两出10kV环网柜），为高压进洞提供10kV电源。

3高压电气设备选择3.1电气设备和载流导体选择的一般条件（1）额定电压：所选电气设备和电缆的最高允许工作电压，不得低于装设回路的最高运行电压U N≥U N s（2）额定电流：所选电气设备的额定电流I N，或载流导体的长期允许电流Iy，不得低于装设回路的最大持续工作电流Imax 。

计算回路的最大持续工作电流I max 时，应考虑回路在各种运行方式下的持续工作电流，选用最大者。

（3）热稳定校验：当短路电流通过被选择的电气设备和载流导体时，其热效应不应超过允许值，I t2t> Q k，校验电气设备及电缆热稳定时，短路持续时间一般采用后备保护动作时间加断路器全分闸时间。

（4）动稳定校验：I es＞I sh，用熔断器保护的电气设备和载流导体，可不校验热稳定；电缆不校验动稳定；3.2隔离开关的选择35kV侧进线侧隔离开关、变压器侧隔离开关和母线隔离开关的选择：最大的持续工作电流为：I max=S N/（√3*U N）=3600/（√3*35）=59.4A；额定电压选择：U N≥U NS=35KV；额定电流选择:I N≥I max=59.4A；选用型号为GW4-35/1250型户外式隔离开关，其技术参数如下。

变电站主要设备避雷器、电抗器、电抗器、避雷器选择与安装
1.7 限流电抗器
串接
在主变10kV进线回路中，主要用于限制短路电流的大小。

1.8 母线
变电站的母线主要是用于汇聚和传输电能，有支持式管母线、悬吊式管母线、软母线、跨路管母线、半绝缘铜管母线等5种。

1.6 避雷器
是一种能吸收过电压能量、限制过电压幅值的保护设备，保护各种电气设备免遭过电压的损坏。

1.6.1 避雷器的分类
按其阀片材料的不同可分为氧化锌避雷器和碳化硅阀式避雷器。

由于氧化锌材料具有十分优异的非线性伏安特性，目前变电站的避雷器均采用氧化锌避雷器。

从上图可以看出，这是一条对称的非线性曲线。

当外加电压较低时，流过的电流很小，氧化锌阀片呈高阻状态;当外加电压达到或超过Uc时，氧化锌阀片的阻值急剧下降并迅速导通，其工作电流会增加几个数量级，从而有效地保护电气设备免遭过电压损坏。

变电站开关断口防雷保护及避雷器的选用自2000年起，建德电网先后发生了5次雷电波侵入变电站的故障，虽未引起事故，但给电网安全运行带来了一定的影响，故障后检查发现：变电站内备用的35千伏开关柜设备均发生了不同程度的闪络，2005年7月12日12时35千伏洋溪变尤为严重，开关柜内SF6开关外绝缘表面电弧烧损严重，SF6开关外绝缘（环氧树脂压铸成型）三相断口间及A、C相对地有短路现象；进线铜排、绝缘板等有多处放电痕迹。

经分析，这几起故障均发生在变电所进线断口处，变电所防雷设计完全符合设计规程要求，在进线侧均安装了避雷器，35千伏架空线也安装了避雷线。

一、变电站的雷电波入侵原因分析及采取的对策1．变电站进线产生断口的原因分析因雷电过电压、人为外力破坏、污闪、设备故障或保护误动等原因导致线路断路器跳闸，重合闸前断路器处于短时分闸状态；断路器分闸后重合不成功，不能马上恢复送电，又未做好安全措施（即拉开有关隔离开关，将线路两侧接地隔离开关合上），则在这段时间内断路器实际上处于分闸状态，对无人值守的变电站，尤其是雷暴天气时，后一种情况经常会遇到，且持续时间有时达数小时。

根据雷电活动规律可知，雷云中可能同时存在着几个密集的电荷中心，当第一个电荷中心的主放电完成后，可能引起第二个、第三个电荷中心向第一个电荷中心形成的主放电通道放电。

因此雷电波通常是多重的，连续性的，二个波间隔时间仅仅是1/10~1/100秒。

第一重的雷电波引起断路器的跳闸，而断路器重合闸需要时间，存在着末重合闸成功前，第二重雷电波又入侵的可能性。

2．雷电波入侵的主要原因雷电波主要是从线路进线侧入侵的，由反击和绕击引起的线路断口雷电波入侵的概率并不大，因为变电站一般不会建在地形较特殊的环境中；变电站附近地区的杆塔接地电阻及避雷线的保护角较易做到标准规定要求；根据线路避雷器的保护范围有限及雷电波陡度大、在线路阻抗衰减极快的情况可知，只有雷击发生在离变电站很近的几个杆塔的情况下才有可能通过变电站内线路断口泄放。

金属氧化物避雷器的选择避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器，方能发挥其应有的防雷保护作用。

1、无间隙金属氧化物避雷器的选择选择的一般要求如下：(1)、应按照使用地区的气温、海拔、风速、污秽以与地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以与接地故障持续时间等条件确定避雷器的系统运行条件。

(2)、按照被保护的对象确定避雷器的类型。

(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。

(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。

(5)、估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。

(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。

(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值，线路放电耐受试验等级与能量吸收能力。

(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。

(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。

(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。

(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。

2、主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器，其Uc可按不低于系统最高相电压选取。
