变电站防雷措施

110kV变电站的防雷保护措施探讨随着电力系统的不断发展，变电站的重要性日益凸显。

而变电站的运行稳定与否直接关系到电网的安全运行和电力设备的可靠性。

在变电站运行中，雷击是一个不可忽视的危险因素。

一旦发生雷击，将会对变电站设备和运行产生严重影响，甚至导致事故发生。

对于110kV变电站的防雷保护措施的探讨是十分必要的。

110kV变电站的防雷保护措施主要包括设备的防雷设计、接地系统的设置、避雷针的安装、雷电监测系统的建设等方面。

下面将对这些方面逐一进行探讨。

一、设备的防雷设计110kV变电站中的各种设备，如变压器、开关设备、避雷器等，都需要进行防雷设计。

其目的是在雷暴天气中，尽可能减小雷电对设备产生损害的可能性，确保设备的安全运行。

防雷设计的主要措施包括采用耐雷电水平高的材料和结构设计、增强设备本身的绝缘水平、设置避雷器等。

避雷器是110kV变电站中最为重要的防雷设备之一，它能够在雷电冲击时将电流分流到地下，有效保护设备的安全。

二、接地系统的设置110kV变电站的接地系统起着非常重要的作用，它不仅是电气设备的安全设施，还是防雷的关键措施之一。

合理的接地系统能够有效地消除雷电对设备的影响，确保设备的安全运行。

接地系统的设置主要包括接地电阻的设计、接地网的布设、接地极的选择等方面。

通过合理的接地系统设置，可以有效降低雷电冲击对设备的损害。

三、避雷针的安装110kV变电站的避雷针是其防雷保护措施中不可或缺的部分。

避雷针能够将大气中的电击置于地下，降低雷击发生的概率，从而保护变电站设备的安全。

避雷针的高度和数量的设置应根据变电站的实际情况以及当地的气象条件来确定，以保证其防雷效果。

四、雷电监测系统的建设110kV变电站的雷电监测系统是对雷电天气进行监测和预警的重要手段，它可以实时监测大气中雷电的频率、强度等信息，及时发出预警信号，提醒变电站工作人员采取相应的防雷措施，为设备的安全运行提供保障。

雷电监测系统的建设应尽可能覆盖变电站周围的范围，并具备足够的灵敏度和准确性，确保其能够及时、准确地进行雷电监测与预警。

变电站防雷保护措施
变电站可是电力系统中超级重要的一部分呀！就像一个强大的心脏，为我们的生活源源不断地输送着电能。

但雷电这个家伙可不好惹，它就像一个调皮的捣蛋鬼，随时可能给变电站带来大麻烦呢！所以呀，变电站防雷保护措施那是必不可少的。

你想想看，雷电要是击中了变电站，那后果简直不堪设想！会造成设备损坏，影响供电的稳定性，这可怎么行呢？所以我们得像保护宝贝一样保护变电站呀！
我们可以在变电站周围安装避雷针，这就好比给变电站撑起了一把巨大的保护伞。

避雷针高高耸立，能够吸引雷电，然后将它安全地导入大地，让雷电的破坏力无处施展。

这多厉害呀！
还有避雷器，它就像一个忠诚的卫士，时刻守护着变电站的设备。

当雷电来袭时，避雷器能够迅速动作，将过高的电压限制在安全范围内，保护设备不受到损害。

接地装置也是至关重要的哦！它就像是一条通往安全的通道，能够将雷电产生的电流顺利地导入大地，避免对变电站造成危害。

我们可不能小看这些防雷保护措施呀，它们就像是一套坚固的铠甲，为变电站抵御着雷电的攻击。

如果没有它们，变电站岂不是会变得很脆弱？那我们的生活还能正常运转吗？
我们要精心设计和安装这些防雷保护措施，确保它们能够发挥出最大的作用。

要定期对它们进行检查和维护，就像我们要定期保养自己的爱车一样。

不能让它们出现任何问题呀！
总之，变电站防雷保护措施是非常非常重要的，我们一定要高度重视，不能有丝毫的马虎和懈怠。

让我们一起努力，为变电站打造一个安全可靠的防雷保护网，让我们的生活永远充满光明和温暖！。

电力变电站防雷防电安全知识培训
简介
本文档旨在为电力变电站工作人员提供有关防雷和防电安全的知识培训。

电力变电站是一个重要的设施，它将高压电力转换为低压电力以供分配和使用。

因此，了解如何正确操作和维护变电站以确保安全非常重要。

电力变电站的雷电防护
雷电是电力变电站面临的主要风险之一。

以下是一些常见的防雷措施：
1. 安装避雷针：在变电站周围安装足够数量的避雷针以吸引雷电，并将其安全地引导到地面。

2. 地线系统：建立有效的地线系统以确保雷电能够安全地释放到地面，而不会对设备和人员造成危害。

3. 金属屏蔽：在关键设备和电缆周围使用金属屏蔽以减少雷击的危险。

电力变电站的电击防护
电击是另一个潜在的危险，以下是一些建议的电击防护方法：
1. 保护装置：使用合适的保护装置，如绝缘手套和绝缘工具，以防止电流通过身体流过。

2. 安全距离：在与高压设备操作时，要保持安全距离，避免直接接触电源。

如果需要接近设备，请确保先切断电源。

3. 合适的接地：确保电力变电站的设备和接地电线都是正确接地的，以防止漏电和电击。

常见安全注意事项
在进行电力变电站操作和维护时，请记住以下安全注意事项：
1. 定期检查设备：定期检查设备的状态和工作性能，确保其正常运行。

2. 危险警示标识：在变电站内外明显位置标识危险区域，并提供必要的安全警示标识。

3. 安全培训：确保所有工作人员都接受过适当的安全培训，了解操作变电站时需要采取的安全措施。

请将这些内容与变电站工作人员分享，以提高他们的防雷和防电安全意识，并确保他们清楚如何正确应对潜在的危险。

变电所的防雷保护措施由于变电所和架空线直接相连接，而线路的绝缘水平又比变电所内的电气设备高，因此沿着线路侵入到变电所的雷电波的幅值很高。

如果没有相应的保护措施，就有可能使变电所内的主变压器或其他电气设备的绝缘损坏。

而变电所一旦发生雷击事故，将使设备损坏，造成大面积停电，给工农业生产和人们的日常生活带来重大损失和严重影响。

所以，对于变电所而言，必须采取有效的措施，防止雷电的危害。

变电所的防雷保护措施如下。

1．装设避雷针装设避雷针保护整个变电所建筑物免受直接雷击。

避雷针可以防护直击雷。

避雷针可以单独立杆，也可以利用户外配电装置的构架或投光灯的杆塔；但变压器的门型构架不能用来装设避雷针，以防止雷击产生的过电压对变压器发生闪络放电。

选择独立避雷针的安装地点时，避雷针及其接地装置与配电装置之间应保持合适距离：在地上，由独立避雷针到配电装置的导电部分之间．以及到变电所电气设备与构架接地部分之间的空气隙一般不小于5m。

在地下，由独立避雷针本身的接地装置与变电所接地网间最近的地中距离一般不小于3m。

2．装设架空避雷线及其他避雷装置装设架空避雷线及其他避雷装置作为变电所进出线段的防雷保护，主要是用来保护主变压器，以免雷电冲击波沿高压线路侵入变电所损坏了主变电所的这一关键设备。

为此要求避雷器应尽量靠近主变压器安装。

35kV电力线路，一般不采用全线装设架空避雷线的方法来防直击雷，但为防止变电所附近线路上受到雷击时雷电沿线路侵入变电所破坏设备，需在变电所进出线l-2km段内装设架空避雷线作为保护，使该段线路免遭直接雷击。

为使上项保护段以外的线路受雷击时侵入变电所内的过电压有所限制，一般可在架空避雷线的两端装设管型避雷器，其接地电阻不得大于10Ω。

对于电压35kV、容量3200kVA以下的一般负荷变电所，可采用简化的进出线段保护接线方式。

对于10kV以下的高压配电线路进出线段的防雷保护，可以只装设FZ型或FS型阀型避雷器，以保护线路断路器及隔离开关。

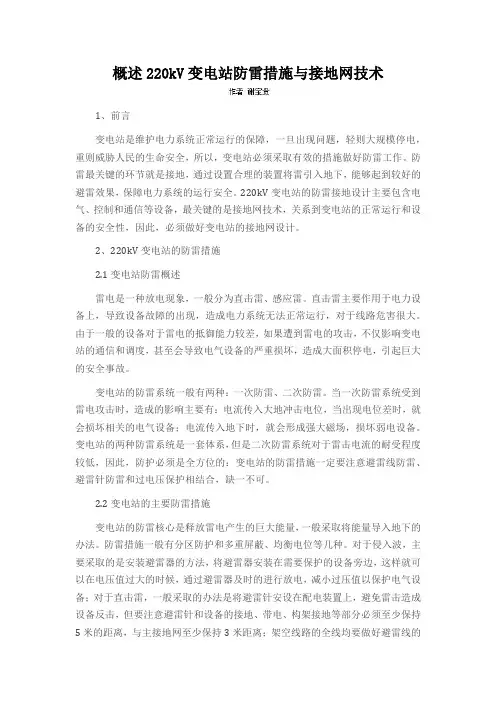

概述220kV变电站防雷措施与接地网技术1、前言变电站是维护电力系统正常运行的保障，一旦出现问题，轻则大规模停电，重则威胁人民的生命安全，所以，变电站必须采取有效的措施做好防雷工作。

防雷最关键的环节就是接地，通过设置合理的装置将雷引入地下，能够起到较好的避雷效果，保障电力系统的运行安全。

220kV变电站的防雷接地设计主要包含电气、控制和通信等设备，最关键的是接地网技术，关系到变电站的正常运行和设备的安全性，因此，必须做好变电站的接地网设计。

2、220kV变电站的防雷措施2.1变电站防雷概述雷电是一种放电现象，一般分为直击雷、感应雷。

直击雷主要作用于电力设备上，导致设备故障的出现，造成电力系统无法正常运行，对于线路危害很大。

由于一般的设备对于雷电的抵御能力较差，如果遭到雷电的攻击，不仅影响变电站的通信和调度，甚至会导致电气设备的严重损坏，造成大面积停电，引起巨大的安全事故。

变电站的防雷系统一般有两种：一次防雷、二次防雷。

当一次防雷系统受到雷电攻击时，造成的影响主要有：电流传入大地冲击电位，当出现电位差时，就会损坏相关的电气设备；电流传入地下时，就会形成强大磁场，损坏弱电设备。

变电站的两种防雷系统是一套体系，但是二次防雷系统对于雷击电流的耐受程度较低，因此，防护必须是全方位的：变电站的防雷措施一定要注意避雷线防雷、避雷针防雷和过电压保护相结合，缺一不可。

2.2变电站的主要防雷措施变电站的防雷核心是释放雷电产生的巨大能量，一般采取将能量导入地下的办法。

防雷措施一般有分区防护和多重屏蔽、均衡电位等几种。

对于侵入波，主要采取的是安装避雷器的方法，将避雷器安装在需要保护的设备旁边，这样就可以在电压值过大的时候，通过避雷器及时的进行放电，减小过压值以保护电气设备；对于直击雷，一般采取的办法是将避雷针安设在配电装置上，避免雷击造成设备反击，但要注意避雷针和设备的接地、带电、构架接地等部分必须至少保持5米的距离，与主接地网至少保持3米距离；架空线路的全线均要做好避雷线的架设，并保证其保护角的度数值在20度到30度之间；对于进线段，在架空线连接部分和电缆之间必须安装避雷器，并保证后者的金属外壳和接地端实现连接；对于变压器，必须将避雷器安设在其附近，避免雷电波对绝缘设备造成损坏；为了尽量降低雷击对于二次设备的干扰，就必须要注意多分接地下线的使用和泄放系统结构的优化、屏蔽设备的改进、屏蔽电缆的使用；在做好雷击防护之后，必须针对实际情况，进行接地网的敷设，以保障变电站的运行安全。

变电站的防雷接地技术变电站作为电力系统中的重要组成部分，其正常运行对于电力系统的稳定供电具有重要意义。

而雷电是导致电力设备损坏和电力系统故障的主要原因之一，因此，在变电站的设计和建设过程中，防雷接地技术是至关重要的。

一、防雷接地的基本概念和作用防雷接地是指通过合理布置接地设施，在雷电侵袭时迅速引导雷电流入地下，减少雷电对设备和系统的损害。

其主要作用有以下几个方面：1. 接地安全：良好的接地系统可以防止雷电对设备和人员的危害，保证安全运行。

2. 电气设备的保护：合理的接地系统可以将雷电流迅速引到地下，避免雷击对设备造成直接或间接的损害。

3. 系统可靠性：优良的接地系统可以提高系统的可靠性，减少故障发生的可能性。

二、变电站防雷接地技术1. 接地系统的设计变电站的接地系统主要由接地电阻、接地极、接地网和接地体等组成。

（1）接地电阻：接地电阻是指将接地极与大地相连的电阻。

它的主要作用是限制接地系统的电流在合理范围内，在雷击时减少对设备的伤害。

接地电阻的设计要根据变电站的场地情况和工程要求灵活选择。

（2）接地极：接地极是将接地电阻埋设在地下的部分。

它的选择要考虑土壤的导电性、外部介质的腐蚀性以及可靠性等因素。

常用的接地极有水平接地极、竖直接地极和涂铜接地极等。

（3）接地网：接地网是由多个接地极和导线连接而成的网状结构。

它通过增大接地面积，降低接地电阻，提高接地的可靠性和稳定性。

接地网的布置要根据变电站的场地和设备的要求进行合理设计。

（4）接地体：接地体是指其他与接地系统有关的构造物，如金属结构、设备等。

接地体的选择和设计要根据具体的变电站情况和设备要求进行合理布置。

2. 接地材料的选择接地材料的选择要考虑其导电性能、耐腐蚀性能和可靠性等因素。

常用的接地材料有裸铜导线、镀锌钢导线、铜包钢导线和铜排等。

其中，裸铜导线具有良好的导电性能和耐腐蚀性能，是较为理想的接地材料。

3. 接地设施的布置变电站的接地设施要合理布置，使得接地系统的电流均匀分布、电势降低，并减少相互干扰。

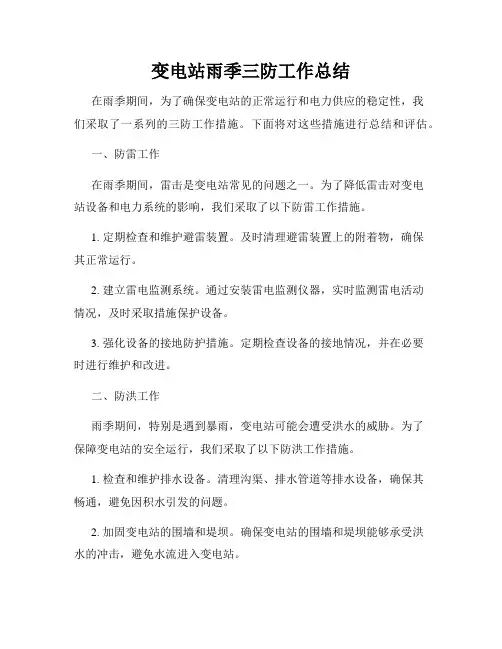

变电站雨季三防工作总结在雨季期间，为了确保变电站的正常运行和电力供应的稳定性，我们采取了一系列的三防工作措施。

下面将对这些措施进行总结和评估。

一、防雷工作在雨季期间，雷击是变电站常见的问题之一。

为了降低雷击对变电站设备和电力系统的影响，我们采取了以下防雷工作措施。

1. 定期检查和维护避雷装置。

及时清理避雷装置上的附着物，确保其正常运行。

2. 建立雷电监测系统。

通过安装雷电监测仪器，实时监测雷电活动情况，及时采取措施保护设备。

3. 强化设备的接地防护措施。

定期检查设备的接地情况，并在必要时进行维护和改进。

二、防洪工作雨季期间，特别是遇到暴雨，变电站可能会遭受洪水的威胁。

为了保障变电站的安全运行，我们采取了以下防洪工作措施。

1. 检查和维护排水设备。

清理沟渠、排水管道等排水设备，确保其畅通，避免因积水引发的问题。

2. 加固变电站的围墙和堤坝。

确保变电站的围墙和堤坝能够承受洪水的冲击，避免水流进入变电站。

3. 提前制定应急预案。

针对可能出现的洪水情况，制定详细的应急预案，并进行演练和培训，确保能够及时有效地应对。

三、防腐工作雨季期间，潮湿的气候容易导致设备的腐蚀。

为了防止设备因腐蚀而影响正常运行，我们采取了以下防腐工作措施。

1. 定期进行设备的清洗和防腐处理。

清洗设备表面的污垢，涂刷防腐漆等材料，保护设备免受潮湿环境的侵蚀。

2. 加强设备的绝缘防护。

特别是对那些容易受潮的设备，进行绝缘处理，减少湿气对设备的损害。

3. 提高设备的通风性能。

安装通风设备，增强设备的通风功能，减少潮湿空气对设备的影响。

综上所述，通过我们在雨季期间的三防工作，变电站的安全运行得到有效保障。

但同时也发现了一些问题和不足之处，需要进一步加以改进和完善。

未来，我们会继续加强对雨季三防工作的重视，确保变电站的安全稳定运行。

（以上总结仅供参考，具体情况还需根据实际工作进行详细总结。

）。

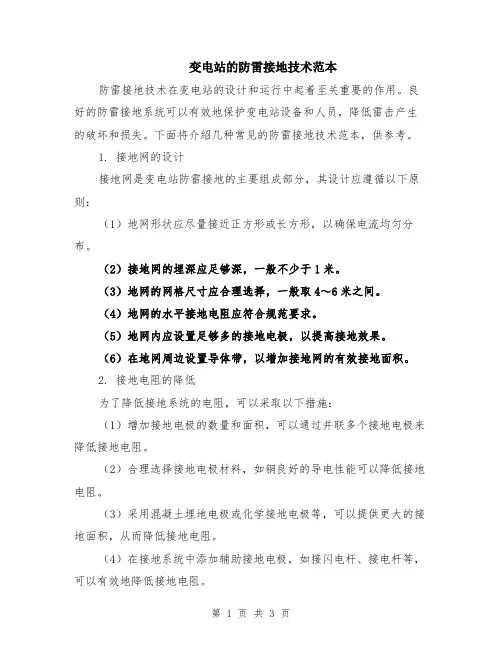

变电站的防雷接地技术范本防雷接地技术在变电站的设计和运行中起着至关重要的作用。

良好的防雷接地系统可以有效地保护变电站设备和人员，降低雷击产生的破坏和损失。

下面将介绍几种常见的防雷接地技术范本，供参考。

1. 接地网的设计接地网是变电站防雷接地的主要组成部分，其设计应遵循以下原则：（1）地网形状应尽量接近正方形或长方形，以确保电流均匀分布。

（2）接地网的埋深应足够深，一般不少于1米。

（3）地网的网格尺寸应合理选择，一般取4～6米之间。

（4）地网的水平接地电阻应符合规范要求。

（5）地网内应设置足够多的接地电极，以提高接地效果。

（6）在地网周边设置导体带，以增加接地网的有效接地面积。

2. 接地电阻的降低为了降低接地系统的电阻，可以采取以下措施：（1）增加接地电极的数量和面积，可以通过并联多个接地电极来降低接地电阻。

（2）合理选择接地电极材料，如铜良好的导电性能可以降低接地电阻。

（3）采用混凝土埋地电极或化学接地电极等，可以提供更大的接地面积，从而降低接地电阻。

（4）在接地系统中添加辅助接地电极，如接闪电杆、接电杆等，可以有效地降低接地电阻。

3. 防雷设备的选择和安装防雷设备是变电站防雷接地系统的重要组成部分，正确选择和安装防雷设备可以有效地保护变电站设备和人员。

以下是几种常见的防雷设备和安装要点：（1）避雷针：应选择高效的避雷针，并安装在变电站的高处，如变压器、断路器、电缆等设备的周围。

（2）避雷器：应根据变电站设备的电压等级选择合适的避雷器，并正确安装在电力系统的进出口位置。

（3）避雷阻抗器：应选择合适的避雷阻抗器，并正确接入电力系统，以限制过电压的传播。

（4）接闪装置：应根据变电站设备的特点和雷击频率选择合适的接闪装置，并正确安装在设备上，以保护设备免受雷击的损害。

（5）接地引线：应选择导电性能良好的材料，并正确安装在设备上，以确保设备能够有效地接地。

4. 定期检测和维护为了保证接地系统的正常运行和安全性，需要定期进行接地系统的检测和维护。

变电站防雷设计标准如下：
避雷针的使用：在变电站的建筑、变压器、电缆的周围都需要安装避雷针，避雷针的高度要超过被保护目标的高度。

接地网的设计：合理的接地设计可将雷击所带来的电流引导到地下，减小建筑物的损坏，同时还要保证稳定且足够的接地电阻。

避雷器的选择：针对变电站中的各个电气设备，应根据其等级和功能选择适合的避雷器，保证其对雷击的防范作用。

外壳和屏蔽的设计：采用防雷的材料制作建筑的外壳和各个电器设备的套管和外壳，起到屏蔽和消散雷击的作用。

防雷触媒的使用：可在变电站电缆附近的山地上设置防雷触媒，其作用是加强地面静电场的增强，吸收大量的闪电。

避雷引线的设置：设置避雷引线可以有效的分散雷电的电荷，降低雷击发生的可能性。

建筑物的设计：建筑物的设计应考虑到其在雷电天气下的安全系数，如建筑物不应是细长型或高耸而无抗风性质的建筑物。

特高压变电站的防雷保护特高压变电站是负责输电的重要设施，其稳定运行与安全操作至关重要。

雷电是特高压变电站运行中必须防范的自然现象之一，如果不采取有效的防雷保护措施，将会给变电站造成严重的损失。

因此，特高压变电站的防雷保护措施十分重要。

一、防雷保护的基本原理防雷保护的基本原理是采取一定的防护措施，使雷电电流在安全的通道上流动，保护特高压变电设施和相关设备，避免雷电直接击中变电站从而造成设备的损坏和人员的伤亡。

1. 建造避雷针：特高压变电站上方需要建造一定高度的避雷针，使其成为电气系统的最高点，引导雷电电流沿路排放，形成安全的通道。

2. 接地网：在特高压变电站周围铺设接地网，将雷电过电压与大地直接接触，保护变电站不受到雷电的损害。

3. 屏蔽和接地：在特高压设备周围设置防雷屏蔽，有效防止雷电直接击中电气设备。

4. 安装避雷器：在特高压变电站安装避雷器能有效保护电器设备，避免雷电过压对设备造成损害。

5. 特别地面处理：特高压变电站周围的地面需要进行特别的处理，以防止地面反射雷电。

特高压变电站的防雷保护方案的制定是十分关键的，下面介绍几个方案应该获得重点关注。

对于架空线路电缆的防雷保护，主要是通过在高杆上建造避雷针进行防护和按规定距离安装避雷器来达到防雷的目的。

2. 金属屏蔽试验3. 天线防护策略天线是特高压变电站所必须安装的重要设备，防护其又尤为重要。

天线防护策略主要采用金属线圈的方式来实现，这可以有效地抵抗雷电对天线的破坏。

四、总结特高压变电站的防雷保护对于保障电力的稳定和安全至关重要。

在制定防雷保护方案时，需要充分考虑变电站周围的环境和设备，采取针对性的措施，确保有效的防护。

需要指出的是，特高压变电站防雷保护是一项复杂的工程，需要专业人员在工程设计和建设中进行全方位、细致的考虑和措施。

变电站的防雷保护措施变电站是电力系统中重要的设备，也是较为脆弱的环节。

雷电是造成电力设备损坏的主要原因之一，因此对于变电站的防雷保护措施非常重要。

以下是变电站常用的几种防雷措施：1.接闪器的安装：接闪器是变电站中常用的防雷设备，它主要通过对雷电电流进行导引，将雷电电流引入地下，保护变电设备。

在变电站的高处，如厂房屋顶、铁塔等地方安装接闪器，以确保变电站安全。

2.金属屋顶和金属网的应用：在变电站的建筑物周围，可采用金属板覆盖屋顶以及安装金属网，它们可以起到导电、接地的作用，将雷电电荷集中引向地下。

金属屋顶和金属网是一种比较传统的防雷方法，在变电站中仍然被广泛使用。

3.外部接地系统的建设：外部接地系统是变电站防雷措施中非常关键的一环，它可以将变电站系统中的雷电电荷引入地下，从而保护变电设备。

这要求变电站建设时，考虑到土壤的特性和变电设备的类型，合理设计外部接地系统，确保接地电阻低于规定标准。

4.防雷装置的使用：变电站内部设备中常常使用一些防雷装置，如避雷器、过压限流器等。

避雷器是一种能够快速放电吸收过电压能量的装置，它可以保护变电设备免受雷击。

过压限流器可以通过限制过压电流，保护变电设备不受损坏。

5.设备的绝缘：绝缘是保护变电设备免受雷击的重要手段之一、在变电站中，应合理选择绝缘材料，对设备进行绝缘处理，从而减少雷电对设备的影响。

6.监测系统的建设：变电站防雷措施的有效性需要通过监测系统进行实时监测与分析。

通过安装合适的监测设备，及时发现可能存在的雷电威胁，并采取相应的处理措施，可以有效降低雷电对变电站的影响。

总结起来，变电站的防雷保护措施主要包括接闪器的安装、金属屋顶和金属网的应用、外部接地系统的建设、防雷装置的使用、设备的绝缘以及监测系统的建设等。

通过综合应用这些措施，可以有效保护变电站设备免受雷电的侵害，确保电力系统的正常运行。

变电站二次系统防雷措施分析及防护措施研究现代电网系统是社会经济发展的重要基础设施，保障其稳定运行对于维护国家经济安全和社会稳定具有重要意义。

其中，变电站作为电力系统的重要组成部分，负责输电、变电及配电等任务，具有特殊的地位和重要的功能。

然而，变电站二次系统常常容易受到雷电的威胁，导致系统故障，严重时甚至会造成火灾、爆炸等灾难性事故。

因此，对变电站二次系统的防雷措施进行分析和研究，制定科学合理的防护措施，对保障电力系统的安全稳定运行具有重要的现实意义。

一、变电站二次系统防雷措施分析1.防雷观念的重视：变电站管理部门应高度重视防雷观念的建立和推广，加强员工的安全防范意识，培养大家的科学防雷意识。

2.防雷设施的建设：变电站二次系统的防雷设施包括避雷针、避雷针引下线、避雷带等。

这些设施的合理布置和使用对于减少雷电对系统的冲击有着重要的作用。

3.电缆连接模式的选择：在变电站二次系统中，电缆的连接方式应尽量选择突入式连续引下线的方式，减少雷电对系统设备的损害。

4.地线的设置：变电站二次系统的地线设置是防雷的重要环节。

地线应按照一定的排布规则进行设置，以确保系统在雷电冲击下有一个有效的地雷保护路径。

5.大地电位提升系统的安装和使用：大地电位提升系统是变电站二次系统防雷的重要手段之一、通过引入外界地电位提高系统的大地电位，减少雷击地电流对设备和系统的影响。

1.防护设备的优化选择：在变电站二次系统中，防护设备的选择是防护措施的关键。

通过对设备的优化选择，提高其防雷性能和安全可靠性。

2.监测与预警系统的建设：建立完善的雷电监测与预警系统，能够提前掌握雷电的情况，并及时采取相应的防护措施，避免雷电对二次系统造成的损害。

3.定期检测和维护：定期对变电站二次系统的防护设施进行检测和维护，及时发现问题并加以修复，确保设备处于良好的工作状态。

4.防护措施的完善性：防护措施不仅仅是对设备的保护，还应考虑到对人员的保护。

通过完善的操作规程和培训，增强员工的应对能力，降低雷电对人员安全的威胁。

特高压变电站的防雷保护特高压变电站的防雷保护必须具备足够的可靠性和高效性，以确保设备和人员的安全。

特高压变电站在防雷保护方面要求高于普通变电站，因为其电压更高、设备更复杂、经济效益更大，一旦发生雷电灾害，对设备的破坏将会更加严重，影响也更显著。

特高压变电站的防雷保护措施主要包括建筑结构、接地系统、避雷设施和电气保护。

下面分别进行介绍。

一、建筑结构特高压变电站的建筑结构对其防雷能力有重要影响。

建筑结构需要满足下列要求：1. 对雷电冲击有足够的抵抗力，避免直接击中建筑物；2. 保证与接地系统良好接触，避免偏电位；3. 增强建筑物抗外部电磁环境扰动的能力；4. 保证建筑物内部通风、隔声、隔热等性能。

建筑结构应该采用钢筋混凝土或钢结构，确保抗震、防风、防火等性能。

同时，建筑物顶部应安装避雷针或避雷带，提高其防雷能力。

二、接地系统接地系统是特高压变电站防雷保护的重要组成部分，接地系统的质量和可靠性对防护效果有很大的影响。

接地系统应满足以下要求：1. 接地电阻要小于等于1欧姆，保证接地系统良好接触；2. 接地体要进行良好的埋设，避免与地表距离过大；3. 保证接地系统的连通性和可靠性，避免接地系统出现断路或高阻抗现象；4. 对接地系统进行定期检查和维护，发现问题及时处理。

接地体材料应根据地质、土壤电阻率、倾斜度、潜水层等因素综合考虑，选用良好的导电性能材料。

接地体的大小和数量应根据防护要求和站点的土质情况进行合理布局，采用合适的接地方式，提高接地系统的接口良好接触性和电气性能。

三、避雷设施避雷设施是特高压变电站防雷保护的关键。

避雷设施包括避雷针、避雷线、接闪器等。

为了确保特高压变电站的防雷能力，必须在建设之前进行合理的雷电风险评估。

根据不同的雷电风险等级，选择合适的防护措施。

避雷设施应满足以下要求：1. 避雷针、避雷线等引闪装置安装位置、数量等应根据建筑物高度、周边环境情况等合理设置；2. 接闪器应合理配置，对侵入建筑的感应电压和电流进行限制，保证建筑物内部不受到雷击损害；3. 避雷线、接闪器等设施应定期检查，发现问题及时处理。

变电站防雷
变电站防雷是指通过采取一系列防雷措施，以减轻或防止
雷电对变电站设备的损坏和人员的伤害。

以下是一些常见
的变电站防雷措施：
1. 地线系统：构建完备的地线系统，将变电站设备与地面
良好连接，使雷电能够通过地线系统快速、安全地流入地下。

2. 避雷针：在变电站周围设置避雷针，既能吸引雷电击中，又能通过导线将雷电释放到地下。

3. 避雷网：在变电站设备周围设置金属网或铜排，形成密
集的网状结构，能够在一定程度上分散雷电的能量。

4. 避雷器：安装避雷器用以吸收雷电的能量，保护变电设
备免受雷击。

5. 绝缘措施：对于变电设备和线路，应采用合适的绝缘材
料和绝缘结构，以防止雷电直接接触设备导致损坏。

6. 接地保护：对于设备的导体部分，应进行良好的接地保护，以保证设备接地不会引起雷电冲击。

7. 雷电监测系统：安装雷电监测设备，实时监测变电站附
近的雷电活动，及时采取措施防止损害。

8. 维护和检查：定期进行设备的维护和检查，确保防雷措
施的有效性，及时发现和修复可能存在的问题。

总之，变电站防雷需要综合考虑各种因素，采取多种措施，以提高变电站的雷电防护水平，保证设备和人员的安全。
