COGNEX®DataMan® 100快速参考指南DataMan 100COGNEX产品概览3719.55522.122.743.54222.122.742M3 x 515°1233456DataMan 可以在三种距离范围内操作。
设置焦距：取下螺丝和镜头盖。
设置焦距。
装回镜头盖和螺丝。
设置焦距COGNEX123USB通过会显示为USB 串行注：此连接类型必须安装DataMan PC 软件！USB 键盘注：采用这种连接类型，无法使用RS-232通过标准的 DataMan 100DM100-PATCH-000RS-232 串行有关设置波特率和其他参数的代码，参见第 27 IOIOIO输入接线实例多端口连接使用多端口连接将多个设备）。
由于配置有很多可能性，因此相反，您还必须自己制作符合系统配置要求的电缆。
8-1-偶校验8-1-无115,200波特率9600 波特率COG NEXCOG NEXCOG NEXSensorView 示教盒用户指南介绍了如何将 SensorView 示教盒连至 DataMan 100。
i读码器控制代码将读码器重置为出厂默认值重新启动读码器版权 © 2011 Cognex Corporation 保留所有权利。
未得到 Cognex Corporation 书面许可，任何人不能复制本文档，也不得将其转让给任何其他媒体或翻译为其他语言。
硬件和本文档中描述的部分软件可能受一个或多个美国专利保护，具体内容参与Cognex 网站 /patents.asp。
其他美国和国外专利尚在申请中。
Cognex、Cognex 徽标和 DataMan 是 Cognex Corporation 的商标或注册商标。

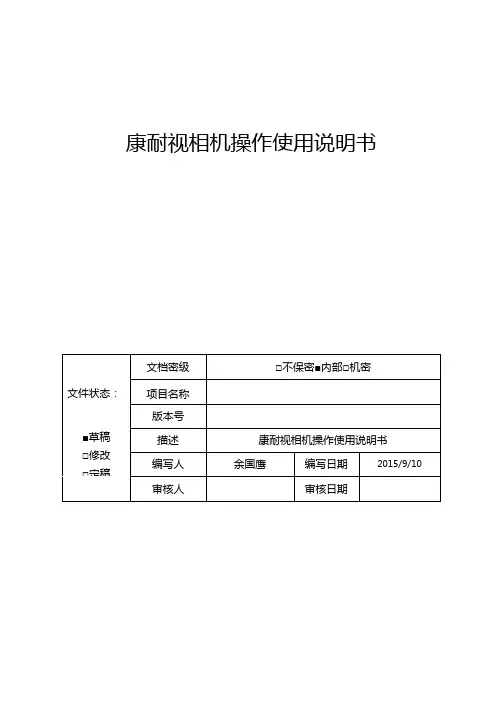

康耐视相机操作使用说明书目录_、康耐视相机具体设置1.1软件安装双击康耐视相机软件，按照步骤一步步安装即可。
1.2流程编辑1•设置电脑本地连接IPV4地址为（设置为39段即可）。
2.双击康耐视In-Sight浏览器软件进入相机设置界面，软件会自动搜索连接的相机设备，如下图所示。
◎ In-Sight 浏览器・admin文件担）编辑d）查看辺亲统①）窗口⑪帮助⑩,73.双击图4.在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程；> 开始单击“开始”中“已连接”，如下图所示，可以进行连接设备、断开设备、刷新、添加等操作。
图单击“开始”中的“设置图像”，如下图所示。
在“采集/加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。
图在“编辑采集设置”对话框中，设置一系列相机参数，根据具体需要进行调节> 设置工具单击“设置工具”中“定位部件”按钮，对检测模型进行定位，作为识别的模型进行对比；单击“设置工具”中“检测部件”按钮，对模型进行编辑操作。
在“定位部件”的设置对话框中，如卞图所示，合格阀值：每次拍照之后的得分如果人于阀值，则拍照成功，否则失败；旋转公差：检测部件能够旋转的角度范I韦I,如呆在范围之类则会拍照成功，否则会失败> 配置结果单击“配置结果”中“通信”按钮，进行通讯设置操作，如下图所示。
新时达机器人视觉通信采用的TCP/IP通讯方式，单击“TCP/IP”，如下图所示，在“TCP/IP 设置”对话框中，“服务器主机名”设为（机器人控制器IP地址），“端I I”设置与CodeSys 中相同，本例中设为9876, “超时时间”设为15000, “结束符”设为字符串（CR13）。
单击''格式化输出字符串”，进行输出操作，如下图所示。
勾选“使用分隔符”，表示在输出之间用逗号分隔符进行隔开，方便进行数据处理操作；单击“添加”按钮，可以输出很多数据，这里只需要输出4个数据，“失败”、“定位器.X”、“定位器.Y”、“定位器. 角度”；输出数据说明：均为7个字节宽度，除图案•失败是整形外，其它数据均为浮点型，小数点位数为2位。
康耐视dm260说明书
DataMan150/260系列功能
对于1D线性条形码、高密度2D矩阵代码或直接部分标记（DPM）代码，DataMan150/260系列固定安装基于图像的条形码读卡器提供前所未有的性能、灵活性和易用性。
实现高读取率
DataMan150/260系列固定安装条形码读卡器凭借运行最新Cognex算法的高速双核处理引擎实现了尽可能高的读取速率。
1DMax带有Hotbars和2DMax，带有PowerGrid技术解码损坏或打印不良的1D和2D代码，尽管代码质量、打印方法或表面都标有代码，甚至可以读取没有可见周长或安静区域的2D代码。
简化在狭小空间中的安装
DataMan150/260系列车型提供直角或右角配置，以适应最紧的空间。
内联和九十度配置无需重新设计设备，以及带后视镜的复杂布线或光学路径。
减少安装时间和所有权成本
模块化照明和光学设备可轻松更改DataMan150和260系列阅读器镜头和现场照明。
这不仅减少了安装时间和资源，而且通过简化每个应用程序的性能并适应未来的流程变化，从而保护条形码读卡器的投资。
康耐视读码器调试教程1.双击打开调试软件
2.点击“刷新”，发现连接的读码器，双击所连接的读码器。
3.等待连接完成
4.进入调试画面。
5.进入设置---快速设置---实时，出现读码头视野画面，观察读码头的视野，进行调整位置，使二维码尽量在视野正中心。
如果读码效果不好，单击协调，读码器自动调整。
6. 等待自动协调完成。
7.点击测试，查看读取率，在70%以上效果比较理想，否则重复上步骤重新协调。
8.最后点击系统---保存设置到读码器。
注：
读码器的读取效果与二维码的质量、光照强度、视觉范围、视觉角度、焦距、协调参数等有关。
读码器在协调过程和参数写入过程中请不要断开连接和断电，否则会导致读码器损坏！。
康耐视dm8050E说明书一、安装InsightExplorer450复制光盘的软件至PC硬盘，根据安装向导完成安装软件，安装成功，桌面出现Explorer450图标。
二、设置相机和PC在同一网段1、双击软件，在菜单栏选择“系统”--“将传感器、设备添加至网络”。
2、双击相机设备（红色椭圆内设备图标），进入相机编辑界面。
3、在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程。
（1）开始单击“开始”中“已连接”，可以进行连接设备、断开设备、刷新、添加等操作。
（2）单击“开始”中的“设置图像”。
（3）在“采集、加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。
（4）在“编辑采集设置”对话框中，设置一系列相机参数，根据具体需要进行调节。
（5）设置工具单击“设置工具”中“定位部件”按钮，对检测模型进行定位，作为识别的模型进行对比：单击“设置工具”中“检测部件”按钮，对模型进行编辑操作。
（6）在“定位部件”的设置对话框中：合格阀值：每次拍照之后的得分如果大于阀值，则拍照成功，否则失败。
旋转公差：检测部件能够旋转的角度范围，如果在范围之类则会拍照成功，否则会失败。
4、配置结果单击“配置结果”中“通信”按钮，进行通讯设置操作。
新时达机器人视觉通信采用的TCPAP通讯方式，单击“TCPIP”，在“TCPAP设置”对话框中，“服务器主机名”设为（机器人控制器IP地址），“端口”设置与Codes vs中相同，本例中设为9876，“超时时间”设为15000，“结束符”设为字符串（CR13）。
5、单击“格式化输出字符串”，进行输出操作，勾选“使用分隔符”，表示在输出之间用逗号分隔符进行隔开，方便进行数据处理操作。
单击“添加”按钮，可以输出很多数据，这里只需要输出4个数据，“失败”“定位器X”“定位器Y”“定位器角度”。
康耐视相机操作使用说明书目录一、康耐视相机具体设置31.1软件安装错误!未定义书签。
1.2流程编辑31.3C ODESYS通信注意事项6二、相机标定72.1相机校准72.2绝对坐标实现92.3相对坐标实现10三、示教器示例程序113.1绝对坐标实现范例113.2相对坐标实现范例11四、CODESYS逻辑开发134.1S OCKET通信开发134.2外部点数据处理14五、细节说明17一、康耐视相机具体设置1.1软件安装双击康耐视相机软件Cognex_In-Sight_Software_4.8.1，按照步骤一步步安装即可。
1.2流程编辑1. 设置电脑本地连接IPV4地址为192.168.39.12（设置为39段即可）。
2. 双击康耐视In-Sight浏览器软件进入相机设置界面，软件会自动搜索连接的相机设备，如下图1.1所示。
图1.13. 双击相机设备（红色椭圆内设备图标），进入相机编辑界面，如下图1.2所示。
图1.24. 在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程；➢开始单击“开始”中“已连接”，如下图1.3所示，可以进行连接设备、断开设备、刷新、添加等操作。
图1.3单击“开始”中的“设置图像”，如下图1.4所示。
在“采集/加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。
图1.4在“编辑采集设置”对话框中，设置一系列相机参数，根据具体需要进行调节➢设置工具单击“设置工具”中“定位部件”按钮，对检测模型进行定位，作为识别的模型进行对比；单击“设置工具”中“检测部件”按钮，对模型进行编辑操作。
在“定位部件”的设置对话框中，如下图1.5所示，合格阀值：每次拍照之后的得分如果大于阀值，则拍照成功，否则失败；旋转公差：检测部件能够旋转的角度范围，如果在范围之类则会拍照成功，否则会失败图1.5➢配置结果单击“配置结果”中“通信”按钮，进行通讯设置操作，如下图1.6所示。
COGNEX®DataMan®8000 系列快速参考指南使用入门关于 DataMan 8000 • DataMan 8000 配件•读码器和基站的物理布局第 4 页1DataMan 8000 软件设置读码器概述•安装 DataMan 8000 软件•启动设置工具•使用设置工具菜单栏第 10 页2连接选项通过以太网连接•排除以太网连接故障•通过 RS-232 连接•键盘仿真•通过 USB 连接3使用 DataMan 8000 系列无线读码器连接至无线 DataMan 8000 •基站路由功能•缓冲数据•充电•更换电池4工业协议、符合性信息、警告和通告工业协议• DataMan 8000 读码器和基站规格•激光信息•机构符合性声明6使用 DataMan 8000 读取代码视野和读码距离•触发类型5第 16 页第 26 页第 41 页第 45 页以太网 RS-232 USBDataMan 8000 读码器使用无线通讯模块时，还提供智能基站。
基站扮演读码器与计算机或网络之间的路由器角色。
激光瞄准器UltraLight（仅限于DataMan 8500挂绳钩指示灯触发器（按住读码）••RS-232以太网（可选配3 级电源插头（最大 13W）备用电池充电器状态指示灯备用电池充电器通信模块插入点以太网 RS-232 USB连接相应的电缆线路。
接通设备的电源。
读码历史记录连接状态/信号强度电池电量指示灯两颗螺钉的位置启用 DHCP将读码器重置为出厂默认值两颗螺钉的位置21. 6VDC 电源 (DM100-PWR-000)毫米 x2.12. VCC = 2.5 米电缆 +6.0VVCC = 5 米电缆RS-232 电缆的供电由 D-SUB 的第使用。
键盘适配器连接至未接通电源PS/2 键盘适配器。
使用无线读码器，扫描基站 PS/2开始菜单找到读码器配置代码文档）。
也可以使用一对 RP 代码切换读码器和基站两者的 USB 模式（CDC 或 HID）。
