条形码识别器的识别原理
条形码识别器是一种常见的自动识别技术，可以识别商品等物品上的条形码信息。
其识别原理主要包括以下几个步骤：
1. 光电传感器采集图像：条形码识别器内置的光电传感器可以采集商品条形码的图像，将其转化为数字信号进行处理。
2. 图像预处理：识别器会对采集的图像进行预处理，包括去除杂质、调整图像亮度和对比度等操作，以提高后续识别的准确率。
3. 分析条形码结构：将预处理后的图像进行分析，找出条形码的起始标识和终止标识，并计算条码的宽度和间距。
4. 解码条形码信息：根据条码的宽度和间距，识别器可以将条形码信息解码为数字或字母，以及相应的校验码。
5. 输出识别结果：最后，识别器会将识别结果输出到计算机或其他设备中，以完成条形码的自动识别。
总之，条形码识别器的识别原理是通过光电传感器采集图像、预处理图像、分析条形码结构、解码条形码信息和输出识别结果等步骤，实现对商品条形码的自动识别。
- 1 -。
一维条形码生成与识别技术一、引言条形码（简称条码）技术是集条码理论、光电技术、计算机技术、通信技术、条码印制技术于一体的一种自动识别技术。
条形码是由宽度不同、反射率不同的条（黑色）和空（白色），按照一定的编码规则编制而成，用以表达一组数字或字母符号信息的图形标识符。
条形码符号也可印成其它颜色，但两种颜色对光必须有不同的反射率，保证有足够的对比度。
条码技术具有速度快、准确率高、可靠性强、寿命长、成本低廉等特点，因而广泛应用于商品流通、工业生产、图书管理、仓储标证管理、信息服务等领域。
二、EAN-13条形码简介一维条码主要有EAN和UPC两种，其中EAN码是我国主要采取的编码标准。
EAN是欧洲物品条码（European Article Number Bar Code）的英文缩写，是以消费资料为使用对象的国际统一商品代码。
只要用条形码阅读器扫描该条码，便可以了解该商品的名称、型号、规格、生产厂商、所属国家或地区等丰富信息。
EAN通用商品条码是模块组合型条码，模块是组成条码的最基本宽度单位，每个模块的宽度为毫米。
在条码符号中，表示数字的每个条码字符均由两个条和两个空组成，它是多值符号码的一种，即在一个字符中有多种宽度的条和空参与编码。
条和空分别由1~4个同一宽度的深、浅颜色的模块组成，一个模块的条表示二进制的“1”，一个模块的空表示二进制的“0”，每个条码字符共有7个模块。
即一个条码字符条空宽度之和为单位元素的7倍，每个字符含条或空个数各为2，相邻元素如果相同，则从外观上合并为一个条或空，并规定每个字符在外观上包含的条和空的个数必须各为2个，所以EAN码是一种(7，2)码。
EAN条码字符包括0~9共10个数字字符，但对应的每个数字字符有三种编码形式，左侧数据符奇排列、左侧数据符偶排列以及右侧数据符偶排列。
这样十个数字将有30种编码，数据字符的编码图案也有三十种，至于从这30个数据字符中选哪十个字符要视具体情况而定。
条码扫描仪原理一、光学原理：光学原理是条码扫描仪的核心工作原理之一。
条码扫描仪内置了一种激光光源或LED光源，通过发射出的光束照射到待扫描的条码上。
条码上的黑白条纹会吸收或反射光线，形成不同的光反射率。
扫描仪将扫描到的光线反射率信息转化为电信号，并通过图像传感器获取条码的图像信息。
然后，使用图像处理算法将条码的图像信息处理成数字信号，再通过解码技术将数字信号转化为条码含义。
二、图像处理原理：图像处理原理是条码扫描仪内置的另一个重要原理。
图像处理是指将获取到的条码图像进行处理、分析和识别的过程。
扫描仪内置的图像传感器会将所获取到的条码图像信息转化为数字信号，并通过特定算法进行图像处理。
通过对图像进行增强、二值化、去噪、边缘提取等处理，可以得到清晰的条码图像信息，从而提高识别的准确性和可靠性。
三、解码原理：解码原理是将图像处理得到的数字信号进一步解码成条码含义的过程。
扫描仪内置的解码技术，可以将数字信号解析为具体的条码数据。
解码原理主要包括解码算法和解码库。
解码算法根据不同的条码格式，采用不同的解码算法。
解码库则是存储了多种条码格式的解码规则和算法，用于识别各种常见的条码类型，如一维码、二维码等。
通过解码原理，条码扫描仪可以准确地将数字信号解码为条码含义，并输出给用户。
四、传输原理：传输原理是指条码扫描仪将解码后的条码信息传输给计算机或其他设备的过程。
条码扫描仪通过USB、蓝牙、无线等传输方式，将解码后的条码信息发送给计算机或其他终端设备。
传输原理保证了条码扫描仪与计算机之间的数据交互，实现了条码信息的传输和处理。
通过光学原理、图像处理原理、解码原理和传输原理的共同作用，条码扫描仪可以准确地获取、处理和识别条码信息，实现条码的自动识别和数据采集。

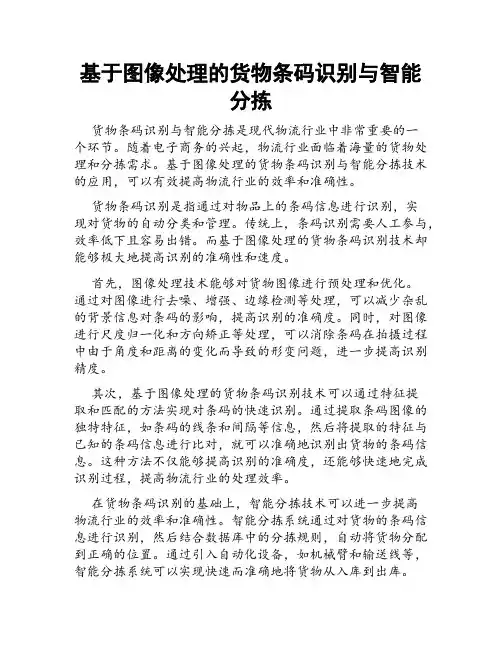

基于图像处理的货物条码识别与智能分拣货物条码识别与智能分拣是现代物流行业中非常重要的一个环节。
随着电子商务的兴起，物流行业面临着海量的货物处理和分拣需求。
基于图像处理的货物条码识别与智能分拣技术的应用，可以有效提高物流行业的效率和准确性。
货物条码识别是指通过对物品上的条码信息进行识别，实现对货物的自动分类和管理。
传统上，条码识别需要人工参与，效率低下且容易出错。
而基于图像处理的货物条码识别技术却能够极大地提高识别的准确性和速度。
首先，图像处理技术能够对货物图像进行预处理和优化。
通过对图像进行去噪、增强、边缘检测等处理，可以减少杂乱的背景信息对条码的影响，提高识别的准确度。
同时，对图像进行尺度归一化和方向矫正等处理，可以消除条码在拍摄过程中由于角度和距离的变化而导致的形变问题，进一步提高识别精度。
其次，基于图像处理的货物条码识别技术可以通过特征提取和匹配的方法实现对条码的快速识别。
通过提取条码图像的独特特征，如条码的线条和间隔等信息，然后将提取的特征与已知的条码信息进行比对，就可以准确地识别出货物的条码信息。
这种方法不仅能够提高识别的准确度，还能够快速地完成识别过程，提高物流行业的处理效率。
在货物条码识别的基础上，智能分拣技术可以进一步提高物流行业的效率和准确性。
智能分拣系统通过对货物的条码信息进行识别，然后结合数据库中的分拣规则，自动将货物分配到正确的位置。
通过引入自动化设备，如机械臂和输送线等，智能分拣系统可以实现快速而准确地将货物从入库到出库。
基于图像处理的货物条码识别与智能分拣技术在物流行业的应用前景广阔。
通过引入这种技术，物流公司可以大大提高货物处理和分拣的速度和准确性。
同时，智能分拣系统的引入可以减少人工参与，降低人力成本，提高自动化程度。
然而，基于图像处理的货物条码识别与智能分拣技术也面临一些挑战。
首先，图像处理技术的准确性和稳定性需要不断提升，尤其是在复杂背景和低照度环境下的条码识别。

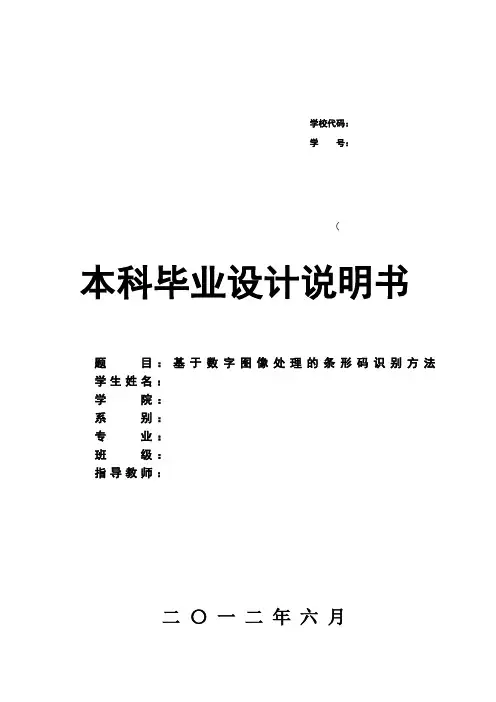

（本科毕业设计说明书题目：基于数字图像处理的条形码识别方法学生姓名：学院：系别：专业：班级：指导教师：二〇一二年六月摘要条码技术是如今应用最广泛的识别和输入技术之一，由于其包含的信息量大，识别错误率低而在各个方面得到很大的重视。
它发展迅速并被广泛应用于于工业、商业、图书出版、医疗卫生等各行各业。
由我国目前发展现状来看，条码的正常使用受到条形码印刷质量和商品运输过程的影响，并且传统的条码识读方式是采用光电识读器，条码图像对光的不同反射效果也必然会对条码的识读产生影响。
不同的条码有着不同的识读过程。
本文研究的是一种基于图像处理方式的识读方法，该方法是采用摄像头采集条码图像，一次性采集条码图像的方法避免了线性扫描器逐行扫描所产生的问题，同时简化了扫描条码图像的操作。
然后通过一定的数字图像处理算法处理进行译码。
译码算法主要分为两部分：第一部分首先对采集的条码图像进行预处理，这将为后面实现正确译码打下基础；第二部分就是对预处理后的条码图像进行译码，利用统计方法、根据相似边距离来判别条码字符，再通过译码、校验、纠错处理来识读条码，得到条码所表示的文本信息。
软件译码具有更大的灵活性和较低的成本，因此具有很大的发展潜力。
本设计在MATLAB软件语言环境下实现。
关键词：图像处理；条码识别；相似边距离；MATLABAbstractBar code technology is now one of the most widely applied to identify and one of input technology, because it contains large amount of information, the error rate is low and recognition in all respects, got a lot of attention. It developed rapidly and widely used in the industrial, commercial, and book publishing, medical and health, and other industries. The present development situation of our, bar code by the normal use of the bar code printing quality and goods transportation influence, and the traditional way with barcode is adopting photoelectric device to read, barcode image of different light reflection effects also will affect the barcode to read.Different codes have different reading process. This paper is a study of the mode recognition method based on image processing, the method is to use a camera image acquisition bar code, one-time acquisition barcode image method avoided the linear scanner manufacture progressive-scan generated and, at the same time, simplify the bar code image scanning operation. Then through certain digital image processing algorithm processing decode. Decoding algorithm are divided into two parts: the first part of the first image preprocessing collection bar code, this will lay the foundation behind achieve correct decoding; The second part is the bar code image after pretreatment decoding, the use of statistical methods, according to a similar edge distance to distinguish bar code characters through decoding, calibration, error correction processing to reading the bar code, get the barcode said information of text. The software decoding for greater flexibility and lower costs, and therefore has great potential for development. This design in the MATLAB software realizes the language environment.Keywords: Image processing; Barcode identification; Similar edge distance; MATLAB目录第一章绪论 (1)1.1 条码技术概述 (1)1.2 本文的研究意义及内容 (3)1.2.1 研究意义 (3)1.2.2 本文的组织安排 (4)第二章一维条码技术 (5)2.1 一维条码简述 (5)2.2 一维条码符号的结构 (5)2.3 EAN码简述 (6)2.4 EAN-13码符号的特征 (7)2.4.1 EAN-13码字符集 (8)2.4.2 EAN-13码符号结构 (9)2.5 EAN-13码的校验 (11)第三章 EAN-13码的识读 (13)3.1 MATLAB数字图象处理技术简介 (13)3.2 条码图像处理 (14)3.2.1 条码图像预处理 (14)3.2.2 预处理结果与分析 (16)3.3 EAN-13码译码的原理 (18)3.3.1 条码译码原理 (18)3.3.2 条码译码方法 (18)3.3.3 译码结果与分析 (24)结论 (28)参考文献 (29)附录 (30)致谢 ................................................. 错误!未定义书签。
条码识读器的原理和应用条码识读器是一种电子装置，它能够通过读取和解码条形码上的信息来获取商品的相关数据。
条码识读器的原理是利用光电转换技术和数字图像处理技术，将条形码的黑白条纹转化为数字信号，并识别出存储在条码中的信息。
它通常由光源、光电传感器、解码器和接口电路等部分组成。
首先，条码识读器通过发射特定波长的光线照射在条码上。
光线被条码中的黑白条纹反射，经过光电传感器感知到，并把光线转化成电信号。
黑白条纹的反射程度不同，能够产生不同强度的光信号。
然后，光电传感器将接收到的光信号转换为模拟电压信号，再经过模数转换器转换成数字信号。
接下来，解码器对数字信号进行解码处理。
解码器内部嵌入了条码编码规则和字符识别算法，通过与内部的特定编码规则相匹配，可以识别条码所代表的具体信息。
解码器将解码结果以文本或数字的形式输出，并将信息传输给计算机或其他设备。
条码识读器的应用非常广泛。
其中最常见的应用是在零售行业，用于商品的管理和销售。
商店使用条码识读器快速扫描商品上的条码，获取商品名称、价格、库存等信息，实现快速结账和库存管理。
此外，条码识读器也广泛应用于快递物流行业，用于物流信息的追踪和管理。
顾客可以通过扫描快递单上的条码，获取包裹的运输状态和位置信息。
在医疗领域，条码识读器被广泛应用于药品管理和医疗器械的追踪。
医院药房使用条码识读器扫描药品的条码，确保患者用药的准确性和安全性。
医疗器械生产商也会在产品上附加条码，以便追踪产品的生命周期和维护情况。
此外，条码识读器也被应用于车辆管理、图书管理、仓储管理、生产流程控制等领域。
在车辆管理中，条码识读器用于识别车辆的车牌号码或条码标签，以实现车辆进出管理和停车计费。
图书管理系统中，图书上的条码可以被识别器扫描，并与图书馆资料库中的信息进行匹配，以实现图书的借还和库存管理。
总之，条码识读器通过光电传感器和解码器的工作原理，能够准确快速地读取和解码条形码上的信息。
它的应用涉及零售、物流、医疗、车辆管理等多个领域，能够提高工作效率和信息管理的准确性。
条码图像的特征提取与识别算法研究条码是现代商品流通中最重要的标识方式之一。
条形码、二维码等不同类型的条码已经广泛应用于物流、零售等领域，并且随着物联网技术的不断发展，条码已经成为实现物品追溯、实时监控等功能的重要工具。
而对于条码图像的特征提取与识别算法研究则是实现条码自动识别的基础。
一、条码图像的特征提取方法条码图像的特征提取是条码识别领域中最关键的环节之一。
目前，常用的条码图像特征提取方法主要有以下几种：1、边缘检测边缘检测是指在条码图像中提取边缘信息，找到条码边缘的像素点。
边缘检测可通过Canny算法等多种方法实现，该方法能够有效提取出条码图像中的条形或二维码的边缘信息，从而便于后续的识别。
2、灰度共生矩阵灰度共生矩阵是一种常用的图像特征提取方法，它描述了图像中像素灰度值的频率分布情况。
通过灰度共生矩阵的计算，可以提取出条码图像中的纹理信息，应用于条形码的定位和识别。
3、Zernike矩Zernike矩是一种特征描述符，能够对图像进行全局的分析和描述。
Zernike矩在条码图像中的应用主要是为了提取条码的旋转不变性特征，能够将条形码的信息进行归一化，应用于条码的定位和识别。
二、条码图像的识别算法目前，条码图像的识别算法主要包括：1、模板匹配算法模板匹配算法是指将参考模板投影到待识别图像中，在相似度最大处定位出条码位置。
该算法的特点是简单易懂，但存在对光照变化、噪声等干扰较为敏感的缺点。
2、图像识别算法图像识别算法是指通过建模、特征提取、分类等步骤，自动识别出条码图像中的编码信息。
该算法通常需要结合机器学习、神经网络等技术，并通过不断迭代优化模型，提高识别精度。
三、条码图像的识别算法性能评价针对条码图像的识别算法，通常采用精度、召回率、F1值等指标进行性能评价。
其中，精度是指正确识别出条码数量与实际数量的比率；召回率是指正确识别出条码数量与待识别条码数量的比率；F1值是精度与召回率的加权平均值，是综合考虑两者表现的一个指标。
条形码识别原理引言条形码是一种用于表示商品信息的图形编码，它在商业领域得到了广泛应用。
条形码识别技术是指将条形码图像转化为可读的数字或字符信息的过程。
本文将深入探讨条形码识别的原理，包括条形码的结构和编码方式，以及常用的条形码识别算法和技术。
条形码的结构和编码方式条形码由一组粗细不同的黑白条纹组成，其中黑条代表数字“1”，白条代表数字“0”。
条形码通常包括起始符、数据字符、校验字符和结束符等部分。
起始符起始符用于标识条形码的开始位置，通常由一组特定的条纹组成。
不同的条形码类型有不同的起始符。
数据字符数据字符是条形码中用于表示实际数据信息的部分。
不同的条形码类型使用不同的编码方式，常见的编码方式包括EAN-13、UPC、Code 39等。
校验字符校验字符用于验证条形码的正确性，一般根据一定的算法计算得出。
校验字符的存在可以提高条形码的识别准确性。
结束符结束符用于标识条形码的结束位置，通常由一组特定的条纹组成。
不同的条形码类型有不同的结束符。
条形码识别算法和技术条形码识别算法是指将条形码图像转化为可读的数字或字符信息的过程。
下面介绍几种常用的条形码识别算法和技术。
基于灰度图像的条形码识别该算法通过将彩色图像转化为灰度图像，然后进行图像分割和特征提取，最后利用分类器判断条形码的类型和内容。
1.图像分割：将灰度图像中的条纹和背景进行分离，常用的方法有阈值分割、边缘检测等。
2.特征提取：提取条纹的宽度、间距等特征，用于后续的识别过程。
3.分类器：利用机器学习算法或模式匹配算法对提取到的特征进行分类，从而判断条形码的类型和内容。
基于模板匹配的条形码识别该算法通过事先准备好的条形码模板，将模板与待识别图像进行匹配，从而实现条形码的识别。
1.模板生成：根据不同的条形码类型，生成相应的条形码模板。
2.图像匹配：将待识别图像与模板进行匹配，计算匹配度，选取匹配度最高的模板作为识别结果。
基于深度学习的条形码识别近年来，深度学习技术在图像识别领域取得了显著的进展，条形码识别也不例外。

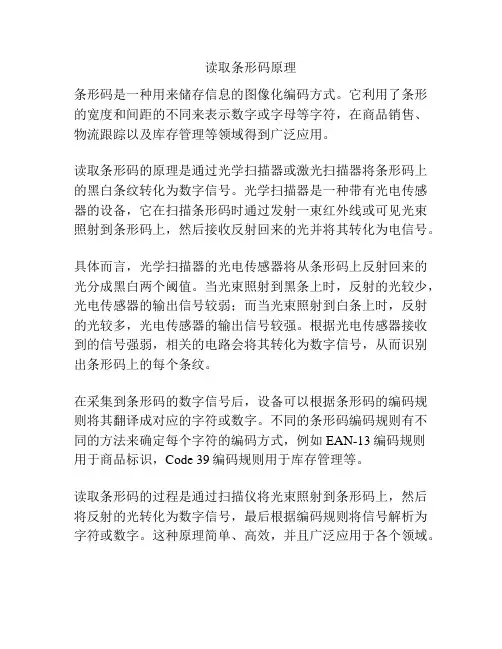

读取条形码原理
条形码是一种用来储存信息的图像化编码方式。
它利用了条形的宽度和间距的不同来表示数字或字母等字符，在商品销售、物流跟踪以及库存管理等领域得到广泛应用。
读取条形码的原理是通过光学扫描器或激光扫描器将条形码上的黑白条纹转化为数字信号。
光学扫描器是一种带有光电传感器的设备，它在扫描条形码时通过发射一束红外线或可见光束照射到条形码上，然后接收反射回来的光并将其转化为电信号。
具体而言，光学扫描器的光电传感器将从条形码上反射回来的光分成黑白两个阈值。
当光束照射到黑条上时，反射的光较少，光电传感器的输出信号较弱；而当光束照射到白条上时，反射的光较多，光电传感器的输出信号较强。
根据光电传感器接收到的信号强弱，相关的电路会将其转化为数字信号，从而识别出条形码上的每个条纹。
在采集到条形码的数字信号后，设备可以根据条形码的编码规则将其翻译成对应的字符或数字。
不同的条形码编码规则有不同的方法来确定每个字符的编码方式，例如EAN-13编码规则
用于商品标识，Code 39编码规则用于库存管理等。
读取条形码的过程是通过扫描仪将光束照射到条形码上，然后将反射的光转化为数字信号，最后根据编码规则将信号解析为字符或数字。
这种原理简单、高效，并且广泛应用于各个领域。
