(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920568656.1(22)申请日 2019.04.24(73)专利权人 深圳市泰达机器人有限公司地址 518055 广东省深圳市南山区西丽街道朗山路28号华晶园区8号孵化器3A、3D(72)发明人 陈大立　(74)专利代理机构 深圳市科冠知识产权代理有限公司 44355代理人 王海骏(51)Int.Cl.B24B 19/00(2006.01)B24B 29/00(2006.01)B24B 41/02(2006.01)B24B 47/04(2006.01)B25J 11/00(2006.01)(54)实用新型名称一种打磨抛光装置(57)摘要本实用新型涉及一种打磨抛光装置，包括打磨抛光机器人、纵移机构和横移机构；横移机构包括安装底座；安装底座上固设有横向导轨；横向导轨上滑设有第一安装板；第一安装板的上表面固设有第一凸起；第一凸起上固设有安装纵移机构的底板；横向导轨的上方设有第一防尘板；底板的下表面与第一安装板的上表面之间具有供第一防尘板穿过的第一间隙；横移机构还包括第一驱动组件；通过纵移机构带动打磨抛光机器人纵向移动，通过横移机构带动纵移机构横向移动从而带动打磨抛光机器人横向移动，增大了工作范围；利用第一防尘板对横向导轨进行防护，防止打磨过程中产生的灰尘落在横向导轨上，延长了横向导轨的寿命。

权利要求书2页 说明书6页 附图5页CN 210209808 U 2020.03.31C N 210209808U权　利　要　求　书1/2页CN 210209808 U1.一种打磨抛光装置，其特征在于，包括打磨抛光机器人、带动所述打磨抛光机器人纵向移动的纵移机构和带动所述纵移机构横向移动的横移机构；所述横移机构包括安装底座；所述安装底座上固设有横向导轨；所述横向导轨上滑设有第一安装板；所述第一安装板的上表面固设有第一凸起；所述第一凸起上固设有安装所述纵移机构的底板；所述横向导轨的上方设有第一防尘板；所述底板的下表面与所述第一安装板的上表面之间具有供所述第一防尘板穿过的第一间隙；所述横移机构还包括带动所述第一安装板沿所述横向导轨移动的第一驱动组件。

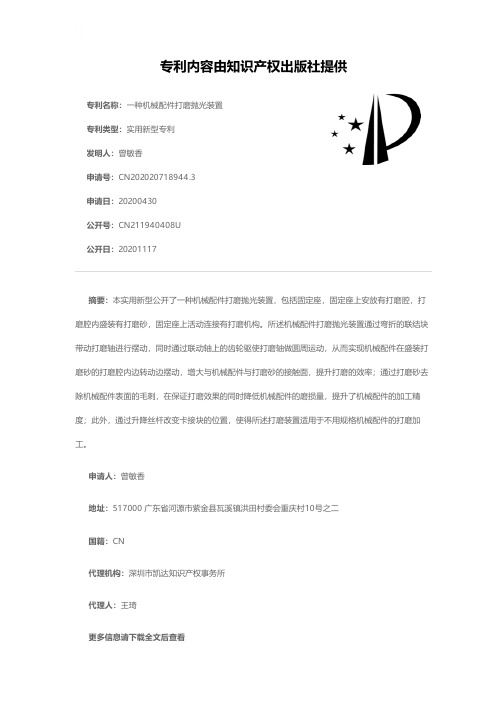

专利名称：一种机械配件打磨抛光装置专利类型：实用新型专利
发明人：曾敏香
申请号：CN202020718944.3
申请日：20200430
公开号：CN211940408U
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种机械配件打磨抛光装置，包括固定座，固定座上安放有打磨腔，打磨腔内盛装有打磨砂，固定座上活动连接有打磨机构。

所述机械配件打磨抛光装置通过弯折的联结块带动打磨轴进行摆动，同时通过联动轴上的齿轮驱使打磨轴做圆周运动，从而实现机械配件在盛装打磨砂的打磨腔内边转动边摆动，增大与机械配件与打磨砂的接触面，提升打磨的效率；通过打磨砂去除机械配件表面的毛刺，在保证打磨效果的同时降低机械配件的磨损量，提升了机械配件的加工精度；此外，通过升降丝杆改变卡接块的位置，使得所述打磨装置适用于不用规格机械配件的打磨加工。

申请人：曾敏香
地址：517000 广东省河源市紫金县瓦溪镇洪田村委会重庆村10号之二
国籍：CN
代理机构：深圳市凯达知识产权事务所
代理人：王琦
更多信息请下载全文后查看。

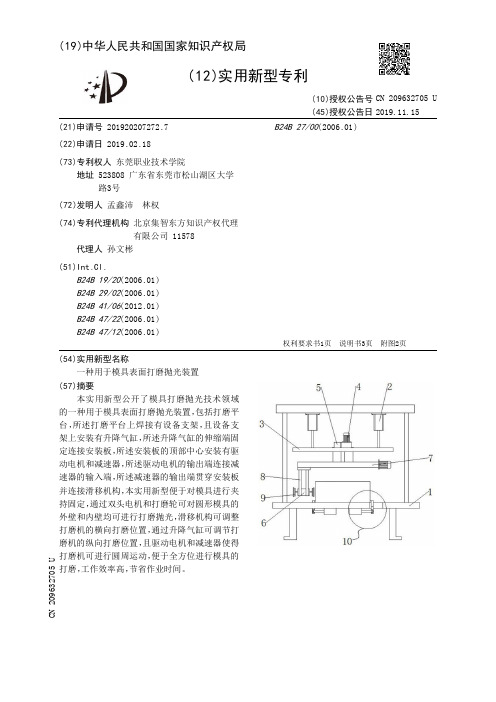

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920207272.7(22)申请日 2019.02.18(73)专利权人 东莞职业技术学院地址 523808 广东省东莞市松山湖区大学路3号(72)发明人 孟鑫沛　林权　(74)专利代理机构 北京集智东方知识产权代理有限公司 11578代理人 孙文彬(51)Int.Cl.B24B 19/20(2006.01)B24B 29/02(2006.01)B24B 41/06(2012.01)B24B 47/22(2006.01)B24B 47/12(2006.01)B24B 27/00(2006.01)(54)实用新型名称一种用于模具表面打磨抛光装置(57)摘要本实用新型公开了模具打磨抛光技术领域的一种用于模具表面打磨抛光装置，包括打磨平台，所述打磨平台上焊接有设备支架，且设备支架上安装有升降气缸，所述升降气缸的伸缩端固定连接安装板，所述安装板的顶部中心安装有驱动电机和减速器，所述驱动电机的输出端连接减速器的输入端，所述减速器的输出端贯穿安装板并连接滑移机构，本实用新型便于对模具进行夹持固定，通过双头电机和打磨轮可对圆形模具的外壁和内壁均可进行打磨抛光，滑移机构可调整打磨机的横向打磨位置，通过升降气缸可调节打磨机的纵向打磨位置，且驱动电机和减速器使得打磨机可进行圆周运动，便于全方位进行模具的打磨，工作效率高，节省作业时间。

权利要求书1页 说明书3页 附图2页CN 209632705 U 2019.11.15C N 209632705U权　利　要　求　书1/1页CN 209632705 U1.一种用于模具表面打磨抛光装置，包括打磨平台(1)，其特征在于：所述打磨平台(1)上焊接有设备支架，且设备支架上安装有升降气缸(2)，所述升降气缸(2)的伸缩端固定连接安装板(3)，所述安装板(3)的顶部中心安装有驱动电机(4)和减速器(5)，所述驱动电机(4)的输出端连接减速器(5)的输入端，所述减速器(5)的输出端贯穿安装板(3)并连接滑移机构(7)，所述滑移机构(7)包括外壳体(701)、滑动块(704)以及传动设备，所述滑移机构(7)的滑动块(704)底部通过连接架(8)连接打磨机(6)，模具放置在打磨平台(1)上，且通过固定夹具(10)进行固定，所述打磨机(6)可对模具的内壁和外壁进行圆周打磨。

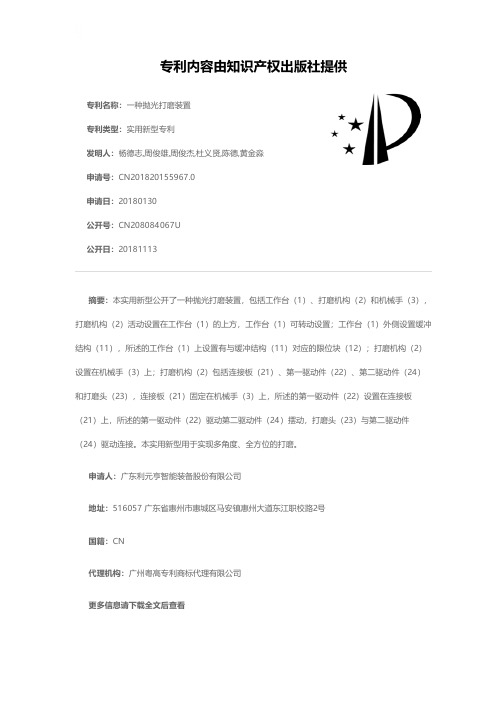

专利名称：一种抛光打磨装置
专利类型：实用新型专利
发明人：杨德志,周俊雄,周俊杰,杜义贤,陈德,黄金淼申请号：CN201820155967.0
申请日：20180130
公开号：CN208084067U
公开日：
20181113
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种抛光打磨装置，包括工作台（1）、打磨机构（2）和机械手（3），打磨机构（2）活动设置在工作台（1）的上方，工作台（1）可转动设置；工作台（1）外侧设置缓冲结构（11），所述的工作台（1）上设置有与缓冲结构（11）对应的限位块（12）；打磨机构（2）设置在机械手（3）上；打磨机构（2）包括连接板（21）、第一驱动件（22）、第二驱动件（24）和打磨头（23），连接板（21）固定在机械手（3）上，所述的第一驱动件（22）设置在连接板（21）上，所述的第一驱动件（22）驱动第二驱动件（24）摆动，打磨头（23）与第二驱动件（24）驱动连接。

本实用新型用于实现多角度、全方位的打磨。

申请人：广东利元亨智能装备股份有限公司
地址：516057 广东省惠州市惠城区马安镇惠州大道东江职校路2号
国籍：CN
代理机构：广州粤高专利商标代理有限公司
更多信息请下载全文后查看。

专利名称：一种抛光打磨装置专利类型：实用新型专利
发明人：刘俊
申请号：CN201721453355.1申请日：20171103
公开号：CN207480323U
公开日：
20180612
专利内容由知识产权出版社提供
摘要：本实用新型涉及产品表面处理技术领域，尤其是一种抛光打磨装置，其具有底座及安装在底座上的打磨机构和工作台，打磨机构具有安装座、第一工作臂、第二工作臂及第三工作臂，安装座通过安装部组装到底座上的XY轴直线运动系上；所述安装座、第一工作臂、第二工作臂和第三工作臂逐级连接并可相对转动，第三工作臂上组装转动座，转动座上组装驱动末端打磨抛光工具的第四伺服电机。

工作台位于打磨机构下方，工作台具有旋转盘，该旋转盘按可转动的安装在分割器上，分割器旋转的角度适配旋转盘上的多个工位交替换位。

本实用新型利用打磨机构和工作台的协调配合，实现连续性抛光打磨加工作业，符合机器化、自动化生产，适用面广，生产效率高。

申请人：重庆椿本智能科技有限公司
地址：402360 重庆市大足区高新技术产业开发区
国籍：CN
代理机构：东莞市创益专利事务所
代理人：许彬
更多信息请下载全文后查看。

专利名称：一种模具抛光打磨装置专利类型：实用新型专利
发明人：陈双双
申请号：CN201820633486.6
申请日：20180428
公开号：CN208438118U
公开日：
20190129
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种模具抛光打磨装置，包括床身，所述床身的前端外表面固定安装有电器按钮板与工作台移动速度控制按钮，且电器按钮板位于工作台移动速度控制按钮的一侧，所述电器按钮板与工作台移动速度控制按钮之间设置有磨具垂直进给手轮，所述床身的一侧外表面活动安装有开关罩；设置滤网与废弃物处理桶，可以过滤切削液里的固态颗粒，防止固态颗粒划伤模具的外表面，通过可以收集磨具打磨时产生的废料，从而有效防止废料四处飞溅，保持工厂整洁卫生，带来更好的使用前景。

申请人：广州雪崎制冷设备有限公司
地址：511400 广东省广州市番禺区大龙街傍江东村青龙路1号301
国籍：CN
更多信息请下载全文后查看。

专利名称：一种玩具套装金属零件用打磨装置专利类型：实用新型专利
发明人：廖倩怡,陈国源,袁志刚
申请号：CN201922302980.1
申请日：20191219
公开号：CN211103233U
公开日：
20200728
专利内容由知识产权出版社提供
摘要：本实用新型提供一种玩具套装金属零件用打磨装置，包括第一固定螺杆、套轴、调节横杆、打磨砂带、定位螺栓、主动轮、延伸杆、电动马达以及转动辊，稳定底座上端面装配有电动马达，电动马达前端面安装有转动辊，转动辊环形侧面卡装有主动轮，主动轮环形侧面卷绕有打磨砂带，定位盘前端面上侧安装有调节横杆，调节横杆前端面左侧安装有定位螺栓，转动轮内环形侧面卡装有套轴，套轴内环形侧面卡装有延伸杆，套轴前端面安装有第一固定螺杆，该设计解决了原有打磨装置打磨效果欠佳，不方便调节打磨角度的问题，本实用新型结构合理，打磨效果好，方便调节打磨角度，实用性强。

申请人：富宝来塑胶五金制品(深圳)有限公司
地址：518000 广东省深圳市坪山区坑梓街道金沙社区第二工业区5号一栋101、201、301、6号一栋101、201、301
国籍：CN
代理机构：深圳市汇信知识产权代理有限公司
代理人：张志凯
更多信息请下载全文后查看。

专利名称：一种全自动儿童玩具去边打磨装置专利类型：实用新型专利
发明人：温志超,王小华,刘建强
申请号：CN201921679591.4
申请日：20191009
公开号：CN210790318U
公开日：
20200619
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种全自动儿童玩具去边打磨装置，包括防尘罩、限位架和底柜，所述底柜的顶部焊接有防尘罩，所述防尘罩的内部底部通过安装座安装有调节座，所述调节座的顶部通过螺栓安装有限位架，所述防尘罩内部的顶部通过螺栓安装有调节架，所述调节架的内部活动安装有两组丝套，所述丝套的底部通过电动杆安装有安装板，所述底柜的内部通过螺栓安装有集尘管。

本实用新型通过在调节杆的一端安装有转轴，通过转轴可便于转动卡架，同时可带动儿童玩具进行转动，使其可根据玩具的不同角度进行打磨，而不需要工作人员取下儿童玩具进行位置调节，减少了工作人员的工作量，提高了装置的工作效率。

申请人：乳源瑶族自治县旭荣玩具有限公司
地址：512700 广东省韶关市乳源县乳城镇民族工业园韶关市新新塑料有限公司办公综合楼国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920595644.8(22)申请日 2019.04.28(73)专利权人 青阳县吉祥塑胶有限公司地址 247000 安徽省池州市青阳县杜村乡街道(72)发明人 刘祥鹏　(74)专利代理机构 合肥中博知信知识产权代理有限公司 34142代理人 吴栋杰(51)Int.Cl.B24B 9/20(2006.01)B24B 41/02(2006.01)B24B 47/22(2006.01)B24B 47/04(2006.01)B24B 55/00(2006.01)(54)实用新型名称一种塑胶件打磨装置(57)摘要本实用新型属于塑胶技术领域，尤其是一种塑胶件打磨装置，包括打磨台，所述打磨台的表面固定连接有支撑柱，两个所述支撑柱以打磨台的轴线为中心呈对称分布，所述支撑柱的表面固定连接安装板，所述安装板的表面固定安装有第一电机，所述支撑柱的表面固定安装有固定轴承，所述固定轴承的内圈固定连接有第一螺纹杆，所述第一螺纹杆的一端延伸至支撑柱的表面，所述第一螺纹杆的一端通过联轴器与第一电机输出轴固定连接。

该塑胶件打磨装置，通过设置调节装置，在使用时，转动螺纹管，调节第二螺纹杆在螺纹管内的长度，控制安装管的倾斜角度，控制打磨轮的打磨角度，从而解决了对塑胶件不同角度打磨的问题。

权利要求书1页 说明书3页 附图2页CN 209831198 U 2019.12.24C N 209831198U权　利　要　求　书1/1页CN 209831198 U1.一种塑胶件打磨装置，包括打磨台(1)，其特征在于：所述打磨台(1)的表面固定连接有支撑柱(2)，两个所述支撑柱(2)以打磨台(1)的轴线为中心呈对称分布，所述支撑柱(2)的表面固定连接安装板(3)，所述安装板(3)的表面固定安装有第一电机(4)，所述支撑柱(2)的表面固定安装有固定轴承(5)，所述固定轴承(5)的内圈固定连接有第一螺纹杆(6)，所述第一螺纹杆(6)的一端延伸至支撑柱(2)的表面，所述第一螺纹杆(6)的一端通过联轴器与第一电机(4)输出轴固定连接；所述第一螺纹杆(6)的表面螺纹连接有安装管(7)，所述安装管(7)的内壁固定连接有第二电机(8)，所述第二电机(8)的输出轴延伸至安装管(7)的表面，所述第二电机(8)的输出轴通过联轴器固定连接有转轴(9)，所述转轴(9)的一端固定连接有打磨轮(10)；所述打磨台(1)的表面固定连接有固定柱(11)，两个所述固定柱(11)以打磨台(1)的轴线为中心呈对称分布，所述固定柱(11)的表面固定连接有调节装置，所述调节装置包括滑杆(12)，所述滑杆(12)的两端均与固定柱(11)的表面固定连接。
