钢筋种类及符号

钢筋符号大全般钢筋的表示方法常用构件代号 （部分〕名称 代号 名称 代号 板 R開架 町 屋面板 WB框架 KJ 楼梯板 TB 钢架 GJ |?||扳或沟Πl nHiGB支架 ZJQR柱 Z梁L 框架柱KZKLJWLZH①标注钢筋的根数、育径和等级 ②标注钢筋的等级、宜径和相邻钢筋中心距 3Φ20:Φβ S 200 :3：表示钢筋的很数Φ :表示钢筋等缭直径符号 20=表示钢筋直轻Φ:表示钢径符号8：表示钢筋直径相等中心距符号200=相邻钢筋的中心距（⅜0（⅛n ）DL梯TQL YP.过架GL阳台YT连系梁LL预埋井4钢筋混凝土构件图示方法中钢筋的标注：一般采用引岀线的方法，具体有以下两种标注方法：1。

标注钢筋的根数、直径和等级：3Φ20（钢筋的符号）3 :表示钢筋的根数①：表示钢筋等级直径符号（钢筋的符号）20 :表示钢筋直径2。

标注钢筋的等级、直径和相邻钢筋中心距Φ8 @ 200 :（钢筋的符号）①：表示钢筋等级直径符号8 :表示钢筋直径@ :相等中心距符号200 :相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1. 梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线 "/"分隔 ;当梁箍筋为同一种间距及肢数时，则不需用斜线 ;当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次 ;箍筋肢数应写在括号内。

例：A10-100/200⑷，表示箍筋为I级钢筋，直径φ10,加密区间距为100 ,非加密区间距为 200 , 均为四肢箍。

A8-100(4)∕150(2),表示箍筋为I级钢筋，直径φ8加密区间距为100 ,四肢箍，非加密区间距为150 , 两肢箍。

需要注意的是此处表示间距不是用 "@" ，而是用 "-"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/" 将其分隔开来。

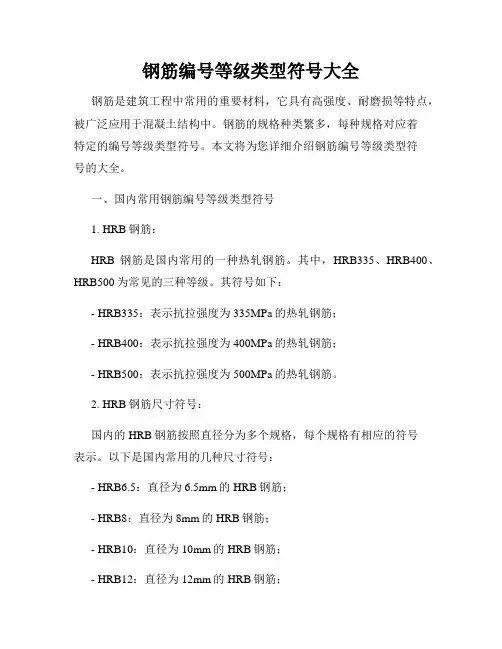

钢筋编号等级类型符号大全钢筋是建筑工程中常用的重要材料，它具有高强度、耐磨损等特点，被广泛应用于混凝土结构中。

钢筋的规格种类繁多，每种规格对应着特定的编号等级类型符号。

本文将为您详细介绍钢筋编号等级类型符号的大全。

一、国内常用钢筋编号等级类型符号1. HRB钢筋：HRB钢筋是国内常用的一种热轧钢筋。

其中，HRB335、HRB400、HRB500为常见的三种等级。

其符号如下：- HRB335：表示抗拉强度为335MPa的热轧钢筋；- HRB400：表示抗拉强度为400MPa的热轧钢筋；- HRB500：表示抗拉强度为500MPa的热轧钢筋。

2. HRB钢筋尺寸符号：国内的HRB钢筋按照直径分为多个规格，每个规格有相应的符号表示。

以下是国内常用的几种尺寸符号：- HRB6.5：直径为6.5mm的HRB钢筋；- HRB8：直径为8mm的HRB钢筋；- HRB10：直径为10mm的HRB钢筋；- HRB12：直径为12mm的HRB钢筋；- HRB14：直径为14mm的HRB钢筋；- HRB16：直径为16mm的HRB钢筋；- HRB18：直径为18mm的HRB钢筋。

3. RB钢筋：RB钢筋是国内另一种常用的热轧钢筋。

与HRB钢筋相比，RB钢筋的技术指标略有不同。

以下是RB钢筋的几种常见规格及符号：- RB400：表示抗拉强度为400MPa的热轧钢筋；- RB500：表示抗拉强度为500MPa的热轧钢筋。

4. HPB钢筋：HPB钢筋是国内一种冷拔钢筋，也是常用的一种类型。

HPB钢筋的等级及符号如下：- HPB300：表示抗拉强度为300MPa的冷拔钢筋；- HPB400：表示抗拉强度为400MPa的冷拔钢筋；- HPB500：表示抗拉强度为500MPa的冷拔钢筋。

二、国际常用钢筋编号等级类型符号1. SD钢筋：SD钢筋是国际上常用的一种钢筋类型。

其中，SD295、SD390、SD490为常见的三种等级。

其符号如下：- SD295：表示抗拉强度为295MPa的钢筋；- SD390：表示抗拉强度为390MPa的钢筋；- SD490：表示抗拉强度为490MPa的钢筋。

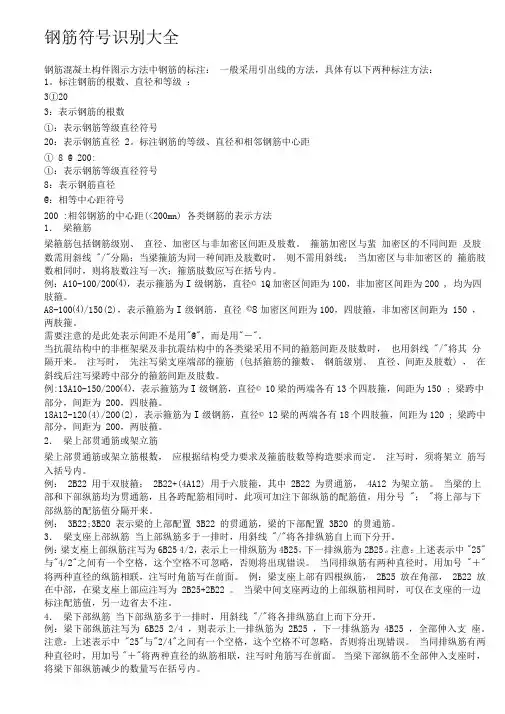

钢筋符号识别大全钢筋混凝土构件图示方法中钢筋的标注：一般采用引出线的方法，具体有以下两种标注方法：1。

标注钢筋的根数、直径和等级：3①203：表示钢筋的根数①：表示钢筋等级直径符号20：表示钢筋直径 2。

标注钢筋的等级、直径和相邻钢筋中心距① 8 @ 200:①：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200 :相邻钢筋的中心距(<200mn) 各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线 "/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200⑷，表示箍筋为I级钢筋，直径© 1Q加密区间距为100，非加密区间距为200 , 均为四肢箍。

A8-100⑷/150(2)，表示箍筋为I级钢筋，直径©8加密区间距为100，四肢箍，非加密区间距为 150 ，两肢箍。

需要注意的是此处表示间距不是用"@"，而是用"―"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线 "/"将其分隔开来。

注写时，先注写梁支座端部的箍筋 (包括箍筋的箍数、钢筋级别、直径、间距及肢数) ，在斜线后注写梁跨中部分的箍筋间距及肢数。

例:13A10-150/200⑷，表示箍筋为I级钢筋，直径© 10梁的两端各有13个四肢箍，间距为150 ; 梁跨中部分，间距为 200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为I级钢筋，直径© 12梁的两端各有18个四肢箍，间距为120 ; 梁跨中部分，间距为 200，两肢箍。

2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

钢筋种类及相关符号一、钢筋种类及相关符号HPB300 —（一级钢）热轧光圆钢筋强度级别300MPaHPB 是热扎光圆钢筋的英文（Hot rolled Plain Bars) 缩写。

300 表示屈服强度为 300MPa 。

HRB335 —（二级钢）热轧带肋钢筋强度级别335MPaHRB 是热扎带肋钢筋的英文（Hot rolled Ribbed Bars) 缩写。

335表示屈服强度为335MPa 。

HRBF335 —（二级钢）细晶粒热轧带肋钢筋强度级别335MPaHRBF 是热扎带肋钢筋的英文缩写后面加“细”的英文（ Fine ）首位字母。

335 表示屈服强度为 335MPa 。

HRB400 —（三级钢）热轧带肋钢筋强度级别400MPaHRBF400 —（三级钢）细晶粒热轧带肋钢筋强度级别400MPa RRB400 —（三级钢）余热处理带肋钢筋强度级别400MPa RRB 是余热处理带肋钢筋（Remained heat treatment Ribbed Steel Bars ）缩写。

钢筋（ Bars ）HRB400E —（三级钢）有较高抗震性能的普通热轧带肋钢筋强度级别 400MPaHRB500--（四级钢）普通热轧带肋钢筋强度级别500MPaHRBF 500 —（四级钢）细粒热轧带肋钢筋强度级别500MPaH、P、R、B、F、E 分别为热轧（ Hotrolled ）、光圆（ Plain ）、带肋（ Ribbed ）、钢筋（ Bars ）、细粒（ Fine ）、地震（ Earthquake ） 5 个词的英文首位字母。

后面的数代表屈服强度为 *** Mpa二、钢筋混凝土构件图示方法中钢筋的标注一般采用引出线的方法，具体有以下两种标注方法：1、标注钢筋的根数、直径和等级：例如： 3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2、标注钢筋的等级、直径和相邻钢筋中心距例如：Ф 8 @ 200 ：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）3、梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
