梁模板支架计算1

梁模板碗扣钢管高支撑架计算书计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)。

计算参数:模板支架搭设高度为3.6m ，梁截面 B ×D=300mm ×600mm ，立杆的纵距(跨度方向) l=1.20m ，立杆的步距 h=1.50m ， 梁底增加3道承重立杆。

面板厚度15mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方90×90mm,木方剪切强度1.3N/mm 2，抗弯强度13.0N/mm 2，弹性模量9000.0N/mm 2。

梁底支撑顶托梁长度 1.00m 。

梁顶托采用80×80mm 木方。

梁底按照均匀布置承重杆3根计算。

模板自重0.50kN/m 2，混凝土钢筋自重25.50kN/m 3，施工活荷载4.50kN/m 2。

扣件计算折减系数取1.00。

360图1 梁模板支撑架立面简图采用的钢管类型为48×3.5。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照多跨连续梁计算。

作用荷载包括梁与模板自重荷载，施工活荷载等。

1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q 1 = 25.500×0.600×1.200=18.360kN/m(2)模板的自重线荷载(kN/m)：q 2 = 0.500×1.200×(2×0.600+0.300)/0.300=3.000kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)：经计算得到，活荷载标准值 P 1 = (2.500+2.000)×0.300×1.200=1.620kN均布荷载 q = 1.20×18.360+1.20×3.000=25.632kN/m 集中荷载 P = 1.40×1.620=2.268kN面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 45.00cm 3； 截面惯性矩 I = 33.75cm 4；A计算简图0.0004.98变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：21.36kN/mA变形计算受力图经过计算得到从左到右各支座力分别为 N 1=4.979kN N 2=4.979kN最大弯矩 M = 0.458kN.m 最大变形 V = 1.095mm (1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.458×1000×1000/45000=10.178N/mm 2 面板的抗弯强度设计值 [f]，取15.00N/mm 2； 面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算面板最大挠度计算值 v = 1.095mm面板的最大挠度小于300.0/250,满足要求!二、梁底支撑木方的计算 （一）梁底木方计算按照简支梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载 q = 4.979/1.200=4.149kN/m最大弯矩 M = 0.125ql 2=0.125×4.15×1.20×1.20=0.747kN.m 最大剪力 Q=0.5×1.200×4.149=2.489kN 最大支座力 N=1.0×1.200×4.149=4.979kN木方的截面力学参数为本算例中，截面惯性矩I 和截面抵抗矩W 分别为: 截面抵抗矩 W = 121.50cm 3； 截面惯性矩 I = 546.75cm 4；(1)木方抗弯强度计算抗弯计算强度 f=0.747×106/121500.0=6.15N/mm 2 木方的抗弯计算强度小于13.0N/mm 2,满足要求!(2)木方挠度计算均布荷载通过上面变形受力图计算的最大支座力除以跨度得到2.670kN/m最大变形 v =5/3.84×2.670×1200.04/(100×9000.00×5467500.0)=1.465mm 木方的最大挠度小于1200.0/250,满足要求!三、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。

现浇混凝土梁模板、支架施工计算全解概述现浇混凝土梁是建筑施工中常用的一种框架结构，在其施工过程中，模板和支架的搭设是关键步骤。

本文将从模板和支架的材料选用、计算方法等方面进行详细介绍，以帮助读者全面了解现浇混凝土梁模板、支架施工计算的全过程。

模板材料模板是现浇混凝土梁施工中十分关键的一部分，不仅影响梁的质量，而且还直接影响施工进度。

因此，在选择模板材料时需要根据实际情况进行评估和选择。

常用的模板材料主要包括木质模板、钢模板、塑料模板和橡胶模板等。

以下分别介绍这四种模板材料的使用情况：木质模板木质模板是目前建筑施工中使用最为广泛的模板材料之一。

它的优点是价格低廉，易加工，方便搭建。

但木质模板的使用寿命较短，而且易受潮、变形等问题影响。

钢模板钢模板是一种优质的模板材料，使用寿命长，耐用性好，并且易于清洗。

不过，钢模板的价格相对比较高，而且比较重，搬运上相对困难。

塑料模板塑料模板是近年来兴起的模板材料，具有重量轻、易搬运、使用寿命长、防潮、不易变形等优点。

不过，塑料模板的价格相对较高，并且在加工时需注意避免低温影响其易碎性。

橡胶模板橡胶模板主要用于特殊情况下的现浇混凝土梁施工。

由于其柔韧性好，可以方便地钉在弯曲的梁上，因此在一些弯曲混凝土梁的施工中使用较多。

支架材料与模板不同，支架并非是必须要搭设的，但是在现浇混凝土梁施工过程中，它往往起到了相当关键的作用。

支架主要是为了固定模板位置，使混凝土在浇筑过程中能够保持一定的形状。

常用的支架材料有以下几种：钢管支架钢管支架是常用的一种支架材料，由于它的优良性能，在建筑施工中使用较为广泛。

它主要由普通钢管、扣件、支架等多种构件组成，支架协调灵活，调整范围大，安装起来比较简单方便。

钢撑杆支架钢撑杆支架主要由钢撑杆、螺母、钢板等多种构件组成，其具有承载力大、稳定性好、施工速度快等优点，是钢管支架的替代品，常见于某些较小的混凝土梁的施工中。

木工支架木工支架是传统的支架材料之一，它常用于地面、平台等小高度混凝土梁的施工。

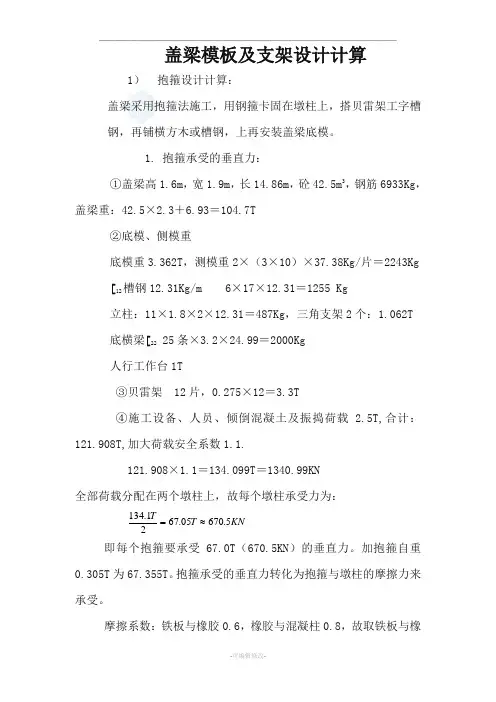

盖梁模板及支架设计计算1） 抱箍设计计算：盖梁采用抱箍法施工，用钢箍卡固在墩柱上，搭贝雷架工字槽钢，再铺横方木或槽钢，上再安装盖梁底模。

1. 抱箍承受的垂直力：①盖梁高1.6m ，宽1.9m ，长14.86m ，砼42.5m 3，钢筋6933Kg ，盖梁重：42.5×2.3＋6.93＝104.7T②底模、侧模重底模重3.362T ，测模重2×（3×10）×37.38Kg/片＝2243Kg[12槽钢12.31Kg/m 6×17×12.31＝1255 Kg立柱：11×1.8×2×12.31＝487Kg ，三角支架2个：1.062T底横梁[22 25条×3.2×24.99＝2000Kg人行工作台1T③贝雷架 12片，0.275×12＝3.3T④施工设备、人员、倾倒混凝土及振捣荷载 2.5T,合计：121.908T,加大荷载安全系数1.1.121.908×1.1＝134.099T ＝1340.99KN全部荷载分配在两个墩柱上，故每个墩柱承受力为：KN T T 5.67005.6721.134≈= 即每个抱箍要承受67.0T （670.5KN ）的垂直力。

加抱箍自重0.305T 为67.355T 。

抱箍承受的垂直力转化为抱箍与墩柱的摩擦力来承受。

摩擦系数：铁板与橡胶0.6，橡胶与混凝柱0.8，故取铁板与橡胶的摩擦系数0.6故需要的正压力673.55KN/0.6＝1122.6KN ，采用d 24螺栓，每个螺栓允许拉力262KN最小螺栓个数1122.6KN/262KN ＝4.28个螺栓。

采用12个螺栓，其安全系数为12/4.28＝2.8可施工时每个螺栓的最小拉力：1122.6KN/12＝93.55KN每个螺栓的最小拧扭矩：tc ＝K ×PC ×dtc －扭矩 K －钢与钢的摩擦系数，0.15～0.2取0.2.d －螺栓外径 PC －螺栓拉力tc ＝0.2×93.55×0.024＝0.4490KN*m为了保证螺栓不至于损坏，拧扭矩不要过大，最大扭矩为：tc ＝K ×P ×d ，这时K 取0.15，tc ＝0.15×262×0.024＝0.9432建议施工时取其中值：m KN .6961.029432.04490.0=+ 2）贝雷架梁的应力验算：总重量134.099T （见前页），盖梁长14.86m ，柱间距离8.46m ，（高良桥9＃～14＃墩为8.65m ）柱间均布荷载估算：m T /024.986.14099.134= 贝雷架：[12 Ix ＝388.5cm 4，A ＝15.65cm 29.024T/m 2[123.1 8.65m 3.1XX1.5m贝雷架截面惯性矩： 0.687mIx ＝4×388.5＋4×15.69×68.72 [12＝1554＋296208＝297762cm 2cm Kg m T ql M .104.84.4.8465.8024.98181522⨯==⨯⨯== （按简支梁计算偏安全）MPa cm Kg I yM 2.106/93.10621097762.22104.8475255==⨯⨯⨯⨯=＝σ 3）灌砼前风力引起的模板倾覆稳定计算1、受力如图下图，9.755T 0.1794T/m 2抱箍支承点1.42m①查抱箍计算单模板支架等重9.7551宽：1.3＋0.12＝1.42m②抱箍支承点距离：墩柱直径＋贝雷架2③模板高1.8m④风压强度，查全国基本风压分布图：广宁为W0＝100Kg/m2＝0.1T/m2风载体系数：方型为K1＝1.3风压高度变化系数：K2=1.2，(26m高)地形地理条件系数：K3＝1.15，（山岭、峡谷、风口区）风载强度：W＝K1×K2×K3×W0=1.3×1.2×1.15×0.1T/m2＝0.1794 T/m2⑤风力：受风面积承风压强：17×1.9×0.1794＝5.490T风力重心高1.8m/2＝0.9m，风力倾覆弯矩5.490T×0.9m＝4.941T*m抗倾覆弯矩：9.755T×1.42/2m＝6.926T*m安全系数6.926/4.941＝1.40可4)贝雷架也可用三层I28工字钢代用，使用时两层工字钢必须焊接在一起，共同受力。
