绝缘油色谱分析的注意事项摘要：电力体系调配了各区域内的电能，在最大范围内维持了常态的送电。
在电力系统中，绝缘油随时调节了各构件现存的状态，且增设了外在的绝缘保护。
绝缘油防控了异常形态的外在干扰，选取优良的绝缘油是应当注重的。
针对绝缘油，采纳了色谱分析以此来探测油液的色谱特性，提升绝缘油本身的质量。
关键词：绝缘油色谱；分析方式；注意事项一、绝缘油的价值电力体系含有内在多类设备，可综合调度某一区段的电能，维持了长久的输电供电。
在送电线路内不可缺失绝缘油，耗电设备也留存了这种油液。
电力系统配有日常可选用的绝缘油，这种油液被留存至指定好的用电设备。
从总体来看，绝缘油可确保常规的电力构件性能，防控缓慢的装置磨损。
由此可见，电力绝缘油拥有自身的必要价值。
首先，作为绝缘材料，电力绝缘油首先可用作绝缘，防控电荷的伤害。
从绝缘特性看，运转状态下的各类设备都会附带电荷。
添加了绝缘油，是为防控某一时点的电流及电压击打因而损毁外在表层。
这是由于，电力设备有着本身较高的运转负荷，绝缘油含有优良的绝缘特性以此来妥善防控外在的流通电流。
这样做，防控了过载态势的设备被损毁，有序保护系统。
高峰耗电期内，若突发了某一故障则会减低总体架构内的绝缘特性，减弱根本的内在性能。
涂抹绝缘油液以后，额外负荷即可被减低，由此也避免故障。
其次，绝缘油可用作冷却。
电力体系预设了高低温彼此的互换，针对这种流程增添绝缘油品，冷却了原本的电力体系。
经过油液的冷却，慎重防控了超标情形的设备运转，限定了最合适的温度。
润滑油添加了某比值的抗氧剂，依照设定好的比例着手调配了油液。
这种混合油品可用作设备介质，导出了构件冗余的内在热能以此来制冷。
遇有较高温度，扩散形态下的油液也可增设绝缘；与之相比，低温油液还可防控凝结，发挥绝缘的更高价值。
第三，绝缘油也可减低本体的损耗，带有稳定的作用。
在给定电场内，油液维持了较长的稳定，减低损耗的总体油液。
绝缘油有着抵抗氧化这类的优良特质，可以保持稳定。
绝缘油中溶解气体色谱分析一、未严格按规定进行检测对绝缘油中溶解气体的色谱分析，按《导则》规定，新投运的设备及大修后的设备，投运前至少应作一次检测。
如果在现场进行感应耐压和局部放电试验，则应在试验后再作一次检测。
在投运后的第4、10、30天，应各做一次检测。
若无异常，可转为定期检测。
但对容量在120MVA及以上的发电厂升压变压器，还应在投运后的第一天增加一次。
《规程》中只对新投运的设备作了上述规定，但对大修后的设备本作规定。
对发电厂的升压变压器也未作投运后第一天增加一次检测的规定。
但却增加了对500kV设备在投运后第一天增加一次检测的规定）。
对运行中的变压器和电抗器，《规程》中规定：330kV 及以上的变压器和电抗器（《导则》中还包括容量240MVA 及以上，以及所有发电厂的升压变压器）3个月检测一次；220kV变压器和120MVA及以上的发电厂主变压器6个月检测一次；其余8MVA及以上的变压器（《导则》中还包括66kV 及以上的变压器）1年检测一次。
在我们所进行过安全性评价的单位中，没有一个单位认真执行了上述的所有规定。
如新投运和大修后的变压器，在投运后大都未在第4、10、30天各做一次检测。
一般只是在投运后3个月或6个月，或1年时才进行检测。
二、绝缘油中溶解气体超标（1）绝缘油中出现溶解气体超标不及时进行处理。
《规程》规定，运行设备绝缘油中溶解气体含量超过下列数值时应引起注意：变压器为：总烃>150ppm，氢>150ppm或乙炔＞5ppm（330kV及以上的变压器为1ppm）；套管为：氢>500ppm，甲烷>100ppm，对110kV及以下的套管，乙炔＞2ppm，220~500kV的套管，乙炔>1ppm。
某发电厂一台220kV启动变压器，A相套管绝缘油中含氢量达1010.5ppm，超标一倍多，乙炔含量达1806ppm，超标近千倍，未及时进行处理。
有的单位的主变压器，上述三项指标均有不同程度的超标。

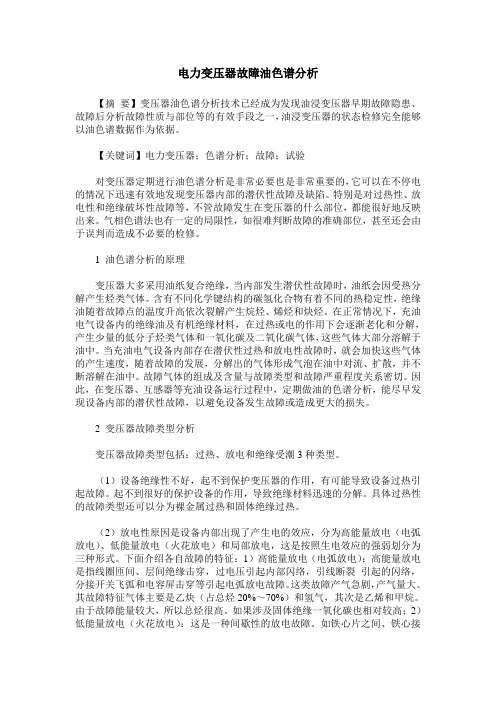

电力变压器故障油色谱分析【摘要】变压器油色谱分析技术已经成为发现油浸变压器早期故障隐患、故障后分析故障性质与部位等的有效手段之一，油浸变压器的状态检修完全能够以油色谱数据作为依据。
【关键词】电力变压器；色谱分析；故障；试验对变压器定期进行油色谱分析是非常必要也是非常重要的，它可以在不停电的情况下迅速有效地发现变压器内部的潜伏性故障及缺陷。
特别是对过热性、放电性和绝缘破坏性故障等，不管故障发生在变压器的什么部位，都能很好地反映出来。
气相色谱法也有一定的局限性，如很难判断故障的准确部位，甚至还会由于误判而造成不必要的检修。
1 油色谱分析的原理变压器大多采用油纸复合绝缘，当内部发生潜伏性故障时，油纸会因受热分解产生烃类气体。
含有不同化学键结构的碳氢化合物有着不同的热稳定性，绝缘油随着故障点的温度升高依次裂解产生烷烃、烯烃和炔烃。
在正常情况下，充油电气设备内的绝缘油及有机绝缘材料，在过热或电的作用下会逐渐老化和分解，产生少量的低分子烃类气体和一氧化碳及二氧化碳气体，这些气体大部分溶解于油中。
当充油电气设备内部存在潜伏性过热和放电性故障时，就会加快这些气体的产生速度，随着故障的发展，分解出的气体形成气泡在油中对流、扩散，并不断溶解在油中。
故障气体的组成及含量与故障类型和故障严重程度关系密切。
因此，在变压器、互感器等充油设备运行过程中，定期做油的色谱分析，能尽早发现设备内部的潜伏性故障，以避免设备发生故障或造成更大的损失。
2 变压器故障类型分析变压器故障类型包括：过热、放电和绝缘受潮3种类型。
（1）设备绝缘性不好，起不到保护变压器的作用，有可能导致设备过热引起故障。
起不到很好的保护设备的作用，导致绝缘材料迅速的分解。
具体过热性的故障类型还可以分为裸金属过热和固体绝缘过热。
（2）放电性原因是设备内部出现了产生电的效应，分为高能量放电（电弧放电）、低能量放电（火花放电）和局部放电，这是按照生电效应的强弱划分为三种形式。
绝缘油色谱试验判断变压器故障梁晋发布时间：2021-08-04T16:00:29.070Z 来源：《基层建设》2021年第13期作者：梁晋[导读] 摘要：针对变压器故障，采用绝缘油色谱试验来诊断，能够准确的判断隐藏故障，有着较强的应用效果。
国网山西省电力公司运城供电公司山西省运城市 044000摘要：针对变压器故障，采用绝缘油色谱试验来诊断，能够准确的判断隐藏故障，有着较强的应用效果。
基于绝缘油色谱分析，从变压器异常情况分析，制定设备检修方案，进而避免发生重大安全事故。
在实际应用的过程中，需要结合实际情况，进行问题分析，准确的判断气体含量与组分等，及时排除变压器故障。
关键词：绝缘油；色谱试验；变压器；运行故障随着智能电网快速发展，使得变压器被广泛的应用，其作为核心部件，若发生运行故障，则会影响电力系统运行的安全性与可靠性。
基于此，加强变压器故障检测研究，有着必要性。
从故障检测实际效果来看，绝缘油色谱试验技术的应用，能够准确的分析故障，避免设备被损坏。
1.变压器故障类型从电网运行故障来看，变压器故障主要包括过热故障、放电故障等，变压器发生运行故障后，会产生各类气体，放电故障发生后，主要产生甲烷与乙烯等气体，变压器过热故障可以通过分析CO与CO2，进行故障类型诊断。
变压器故障主要特征气体为氢气，利用绝缘油色谱试验，能够准确的判断故障情况。
2.绝缘油色谱试验在变压器故障诊断中的意义根据变压器绝缘油色谱分析的原理，可以深入了解变压器的工作状态，确保变压器处于正常工作状态，并保证变压器的良好运行。
基于对变压器绝缘油色谱分析运行条件的了解，可以评估异常情况，提前发现可能的故障，并在故障影响和损失之前进行相应的处理和预防。
在问题发生之前加以预防，减少故障的发生率，并减少由于故障引起的其他损失。
3绝缘油色谱试验诊断变压器故障3.1油色谱分析原理电力系统中设置的变压器，多数为油浸变压器，若设备存在隐藏故障，则油纸会出现烃类气体，若变压器故障，则绝缘油会产生局部放电，加之热作用，使得变压油被分解，形成不同气体，溶解于变压器油内。
电力变压器绝缘油色谱分析流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电力变压器绝缘油色谱分析流程。
1. 采样，从变压器油箱中抽取一定量的油样，装入密封的采样瓶中。

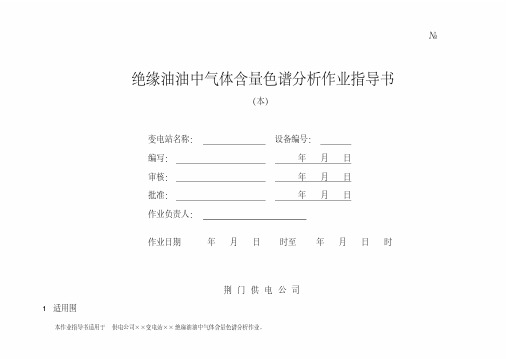

A/O Q/JMGD.ZY.BD.SY.YQ03-08-2005№绝缘油油中气体含量色谱分析作业指导书（范本）变电站名称：设备编号：编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时荆门供电公司Q/JMGD.ZY.BD.SY.YQ03-08-2005A/O1适用范围本作业指导书适用于荆门供电公司××变电站×× 绝缘油油中气体含量色谱分析作业。
2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
GB／T 17623 —1998《绝缘油中溶解气体组分含量测定法（气相色谱法）》GB 7597-87《电力用油（变压器油、汽轮机油）取样方法》GB 7595— 2000《运行中变压器油质量标准》DL/ T722 — 2000《变压器油中溶解气体分析和判断导则》3试验前准备工作安排3．1 准备工作安排√序号内容标准责任人备注1准备好试验所需的工、器具，各器具应符合试验要求工、器具状况良好2组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项不缺项、漏项3.2 作业条件√序号内容责任人备注1实验室及其周围不宜有火源、震源、强大磁场和电场、电火花、易燃易爆的腐蚀性物质等存在A/O Q/JMGD.ZY.BD.SY.YQ03-08-20052室内温度最好在10℃～ 35℃，相对湿度在80%以下3室内空气含尘量应尽量低，经常保持仪器和室内清洁4室内严禁烟火，并有防火防爆的安全措施5贮气室最好与实验室分开设置，氢气与氧气应分开贮放，以免发生爆炸危险3．3 人员要求√序号内容责任人备注1操作人员 1～ 2 人，其中有一人持有油、气检验员岗位合格证（油分析）。
电力绝缘油色谱分析注意事项
作者：汪霞
来源：《中国新技术新产品》2016年第13期
摘要：经济进步之中的电力体系拥有不可缺失的价值，电力体系调配了各区域内的电能，在最大范围内维持了常态的送电。
在电力系统中，绝缘油随时调节了各构件现存的状态，且增设了外在的绝缘保护。
绝缘油防控了异常形态的外在干扰，选取优良的绝缘油是应当注重的。
针对绝缘油，采纳了色谱分析以此来探测油液的色谱特性，提升绝缘油本身的质量。
关键词：电力绝缘油色谱；分析方式；注意事项
中图分类号：TM205 文献标识码：A
构建电网内含多样的操控步骤，各环节都设定了高水准的操控要求。
解析绝缘油表现出来的色谱状态，慎重把控了油液本体的特性。
在这种基础上，操作者应能精确予以调配油液，发挥了最佳范围内的绝缘实效。
绝缘油拥有冷却及绝缘的多样性能，解析这些性能，依循设定好的标准流程予以完善。
调配各阶段内消耗的绝缘油都应依照规程，不应忽视细微的分析事项。
一、绝缘油的价值
电力体系含有内在多类设备，可综合调度某一区段的电能，维持了长久的输电供电。
在送电线路内不可缺失绝缘油，耗电设备也留存了这种油液。
电力系统配有日常可选用的绝缘油，这种油液被留存至指定好的用电设备。
从总体来看，绝缘油可确保常规的电力构件性能，防控缓慢的装置磨损。
由此可见，电力绝缘油拥有自身的必要价值。
首先，作为绝缘材料，电力绝缘油首先可用作绝缘，防控电荷的伤害。
从绝缘特性看，运转状态下的各类设备都会附带电荷。
添加了绝缘油，是为防控某一时点的电流及电压击打因而损毁外在表层。
这是由于，电力设备有着本身较高的运转负荷，绝缘油含有优良的绝缘特性以此来妥善防控外在的流通电流。
这样做，防控了过载态势的设备被损毁，有序保护系统。
高峰耗电期内，若突发了某一故障则会减低总体架构内的绝缘特性，减弱根本的内在性能。
涂抹绝缘油液以后，额外负荷即可被减低，由此也避免故障。
其次，绝缘油可用作冷却。
电力体系预设了高低温彼此的互换，针对这种流程增添绝缘油品，冷却了原本的电力体系。
经过油液的冷却，慎重防控了超标情形的设备运转，限定了最合适的温度。
润滑油添加了某比值的抗氧剂，依照设定好的比例着手调配了油液。
这种混合油品可用作设备介质，导出了构件冗余的内在热能以此来制冷。
遇有较高温度，扩散形态下的油液也可增设绝缘；与之相比，低温油液还可防控凝结，发挥绝缘的更高价值。
第三，绝缘油也可减低本体的损耗，带有稳定的作用。
在给定电场内，油液维持了较长的稳定，减低损耗的总体油液。
绝缘油有着抵抗氧化这类的优良特质，可以保持稳定。
随着技术
进步，调配绝缘油可选的若干技术都日渐更新，配置新式绝缘油且提升了更高的稳定性。
经过了改进后，绝缘材质延长了原本的可运转年限，改善绝缘属性。
二、色谱分析选用的方式
采纳色谱法调配了不同样态及特质的油液，针对混合状态的固定相物质设定了流动相的洗脱。
经过洗脱步骤，不同速率流动着的各类物质将会流向固定相，这样即可分离双重的固液相。
20世纪初创设了色谱法，历经快速的进步，现今色谱法可归入独立的色谱学。
科技调研可选取常见的这种探析方法，色谱法可选取的配套仪器也趋向于完整。
测定绝缘特性时，色谱法拥有必要的价值，可迅捷测定油液浓度、内含的多成分。
色谱解析得出的数值也可用作后续参照。
色谱分析依循的机理为：洗脱液相及固相两类的物质，这种基础上可以分离不同特质的油液。
这种洗脱利用了不等的液体流动速率。
历经多年的进展，现今色谱仪整合了敏锐及自动的特性，更加稳定且可用作多样的测定流程。
从分类视角看，色谱仪含有液相、气相及凝胶性的仪器。
针对化学产品，色谱仪可测定某一高分子材质，解析内在的多成分。
此外，测定某一成分内含的分布状态、内在分子量等可选取凝胶色谱。
电力配备的绝缘油可采纳色谱分析，这种途径已被采纳并推广。
例如：气相色谱辨析了可溶解的内在气体，识别了油液内含的若干成分。
针对充油设备，测定内在显现的某一故障点。
监测充油状态下的配套设备，是现今检测进展的总体趋向。
充油设备可承载某规格的绝缘油，借助色谱辨析了装置潜在隐患，从而妥善予以消除。
由此可知，色谱解析可测定潜在的细微故障，反映了装置设定的某类构件故障。
三、解析注意事项
电力系统设定了绝缘，绝缘油被广泛用作电力类装置的绝缘。
可选色谱分析，这类分析流程依循了根本的色谱原理。
在科学指引下，解析了绝缘油常态的性能。
色谱分析可协助电力人员以便于确保衔接着的电力设备是完备且安全的，调控稳定态势下的电力运转。
从现存进展看，色谱分析日渐完善了可用的仪器、装置性能等，但仍存有潜在的弊病有待于整改。
慎重把控细节，确保绝缘特质的油液可被有序调用。
分析绝缘油呈现的色谱时，尤为注重如下的事项：
（一）初期筛选样本
色谱分析针对选定的绝缘油，为此先要妥善选样。
选取了样本后，再去进入测定环节。
解析绝缘油可得的数据要吻合给出来的数据指标，可筛选适量的油液当成调研对象。
调配绝缘油、进行后续分离，也都要顾及不同特质的物质形态。
若筛选的绝缘油本身拥有独特的某类属性，那么真正去解析以前还应增设处理环节。
为了便利操控，抽检筛选的样本应能搭设自动调控依托的平台，最好设定自动平台。
（二）选取探测的必要装置
色谱分析借助了色谱仪，顺利展开后续解析。
色谱分析必备配套的仪器，这些仪器辨析了绝缘油呈现出来的理化特性，反映油液本身的各类特质。
这样做，在根本上反映了绝缘油属性，测定信息应是客观且完备的。
筛选色谱仪时，要慎重辨别型号规格、装置的精度、可操控的属性等。
针对选取时的细节尤为注重，不可忽视细节。
从现存市面看，常见气相的、液相及凝胶3类的色谱仪。
真正去选用时还应衡量真实的检测现状，适当予以选取。
（三）录入精准的数值
做好数值解析，录入至系统架构内的数值将表现出多样的色谱解析影响，为此还应把控录入的环节。
掌控油液的性质，先要予以量化的解析，这就不可缺失针对数值的调取及解析。
如果录入至数据库之内的数值含有偏差，将会干扰接续的测定。
减低人为偏差，在各个时点都应录入屏幕之中的数据，记下精准的信息。
记录应当充分，提升了解析得出的精确数值。
信息化状态下，可搭设微机平台协助下的数据库以此来存储关联的数据，确保随时即可调取。
四、构建新式管理平台
技术快速进展下，色谱分析电力绝缘油日渐获得了提升。
然而，现有可调取的信息及数值仍旧趋向于短缺，利用资源的总成效并没能提升。
现有分析路径下，离线及在线状态的色谱解析仍没能分享各时点获得的数值，缺失了共享性。
书写出来的色谱报告有时没能吻合真实情形的绝缘油现状，二者没能精准对应。
此外，监测选用的各类装置也显出了较大的彼此差异，制备色谱仪选取了较多厂家，厂家拥有的现存水准并非一致，技术差异也是偏大。
这样的状态下，很难依循设定好的一致规格予以测试，数据缺失了可对比的特性。
由此可见，亟待增设统一调控及评价依托的新平台，负责校验色谱在线的装置。
色谱分析进展至较为先进的时期内，有必要搭设各省区配备的监测平台以此来查验信息、妥善调配测定的一切数值。
增设在线的这类查验系统，随时采集而后予以汇总。
这种基础上，预测得出了后续的分析趋向。
平台设有抽取典型样本、短信的报警、横向比对数值等。
借助新式平台，协助专门人员辨析了即时状态的绝缘油情况。
查出装置隐患，而后及时着手去解决。
故障诊断增添了可靠性，辨析故障也更为精准。
搜集并归纳了数值，对比了在线测得的实验数据。
经过整合及归纳，即可查验现存性能且提供了后续选购的根据。
例如：投入运转之后，监测平台识别了缓慢升高的烃类及乙炔总量，由此判别了绝缘油突发故障从而报警。
经过及早测定，修理电力体系因此规避了断电。
检测异常的色谱，辨析了变电站含有的各类缺陷。
结语
各区域配备的电力体系都整合了内在的较多构件，这些构件不可缺失绝缘油。
绝缘油拥有本身的冷却、灭弧及绝缘性能，可防控过压形态、过电流形态下的装置损毁。
新形势下的色谱
仪提升了原本的敏锐及自动性能，可用作测定电力装置内含的一切构件。
检测内在的若干故障，色谱分析提供了必要的检测参照，便于妥善调控电力系统，杜绝突发态势的供电故障。
参考文献
[1]叶技.油色谱分析在变压器故障诊断中的应用研究[J].中国电业（技术版），2012（7）：27-29.
[2]马玲.电力绝缘油色谱分析的注意事项[J].科技风，2012（18）：37+46.
[3]方君叶，高林芳.电力绝缘油色谱分析注意事项探讨[J].技术与市场，2014（11）：139.
[4]王伟，韩金华，王晓辉，等.绝缘油色谱监测管理平台的构建与应用[J].变压器，2011（12）：72-73.
[5]葛孝苓.主变压器绝缘油色谱异常及故障处理探讨[J].科技传播，2015（17）：39+32.。
