桥形状和结构

《桥的形状和结构》【教材简析】：《桥的形状和结构》是教科版小学科学六年级上册“形状与结构”单元的第7课。

教材安排了以下几个活动：1.观察比较各式各样的拱桥。

2.了解大跨度的钢索桥。

3.“观察研究我们家乡的桥”。

本课的活动设计意在带领学生了解多种多样的桥梁结构，加深和拓宽各种结构的知识，让学生深入地感受科学技术对社会进步的贡献，为下一课用纸造一座“桥”培养兴趣和开阔视野。

本课还隐含着这样的一条隐性的线索：桥梁形状与结构不断发展的背后蕴藏着人类针对“跨越江河、湖海、山涧……等障碍的主要建筑——桥梁”的不足而进行改进和创造的历史，桥梁的科学史在本课教学中是一个不容忽视的重要内容。

【学生分析】：学生通过生活中所见的桥，特别是江河上的桥，已经有一定的认识。

但这些认识只停留在桥的模样，部分同学能从材料上简单区分桥，少部分同学能区分桥的不同功能。

从结构上区分，是学生的难点，特别是拱桥的不同，学生更是没有留意过。

即使学生平时看到过，但也只是看到过，没有认识到这两种拱桥的不同。

而对于现代化的钢索桥更是没有唤起注意，这些感受只有在比较，体会了后才能获得。

【教学目标】科学概念桥梁有多种不同结构，有的桥梁把多种结构合为一体。

桥的形状和结构与它的功能是相适应的。

过程与方法提高观察、比较、描述和评价的能力。

情感、态度、价值观体会科学技术对社会进步的作用。

感受和欣赏桥梁的形状结构之美。

【重难点】理解作用在拱桥、拉索桥上的力所产生的效果。

【器材准备】为小组准备：长竹片、粗线。

为全班准备：木板或瓦楞纸板、绳子。

教师自己准备：各种桥梁的图片或影像资料。

【教学过程】一、展示桥的初印象，渗透桥的功能通过对学生的简单提问，展示学生对生活中的桥的初印象，引出桥的概念。

使学生体会到桥的存在重要性。

1、提问：你在生活中见到过桥，你觉得什么是桥？预设：（1）架在河流上的建筑。

（2）横跨在大江上的建筑。

（3）连接两岸的建筑。

2、师小结：桥一种帮助我们跨越江河、峡谷、道路和其他障碍的建筑。

一、首先桥梁的形状有：
1、大跨度桥主要有四种类型：拱桥、悬索桥、斜拉桥、协作体系桥；
2、中小跨径桥主要有：拱桥、梁桥、拱梁组合体系桥、钢桁架桥..
3、其中梁桥又分：简支梁桥、连续梁桥、悬臂梁桥、刚架桥等等...
4、拱桥又分简单拱桥、桁拱桥、连拱桥.
5、梁拱组合体系桥又分：上承式桥、中承式桥(俗称飞鸟式)、下承式(俗称系杆拱).
还有桥型的各种组合以及各种不常见的怪桥如：升降桥、带拉桥等等...
二、桥梁的结构分为：
1、上部结构，极为桥垮结构；
2、下部结构，包括桥墩、桥台和基础；
3、支座；
4、附属设施，包括桥面铺装、排水防水系统、栏杆（或防撞栏杆）、伸缩缝及灯光照明等。

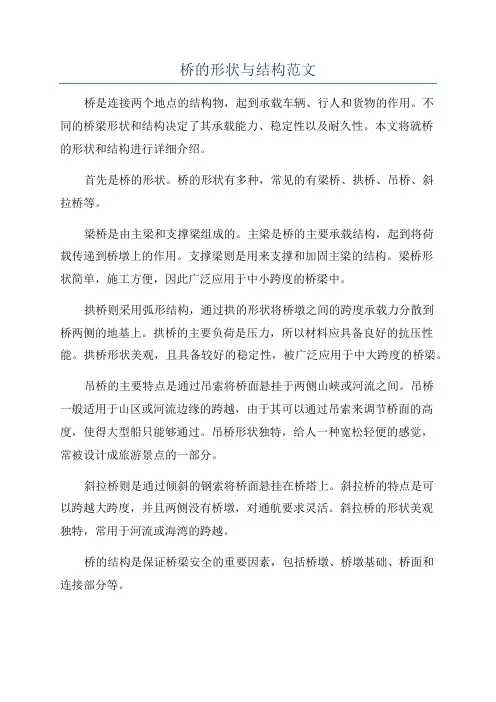

桥的形状与结构范文桥是连接两个地点的结构物，起到承载车辆、行人和货物的作用。

不同的桥梁形状和结构决定了其承载能力、稳定性以及耐久性。

本文将就桥的形状和结构进行详细介绍。

首先是桥的形状。

桥的形状有多种，常见的有梁桥、拱桥、吊桥、斜拉桥等。

梁桥是由主梁和支撑梁组成的。

主梁是桥的主要承载结构，起到将荷载传递到桥墩上的作用。

支撑梁则是用来支撑和加固主梁的结构。

梁桥形状简单，施工方便，因此广泛应用于中小跨度的桥梁中。

拱桥则采用弧形结构，通过拱的形状将桥墩之间的跨度承载力分散到桥两侧的地基上。

拱桥的主要负荷是压力，所以材料应具备良好的抗压性能。

拱桥形状美观，且具备较好的稳定性，被广泛应用于中大跨度的桥梁。

吊桥的主要特点是通过吊索将桥面悬挂于两侧山峡或河流之间。

吊桥一般适用于山区或河流边缘的跨越，由于其可以通过吊索来调节桥面的高度，使得大型船只能够通过。

吊桥形状独特，给人一种宽松轻便的感觉，常被设计成旅游景点的一部分。

斜拉桥则是通过倾斜的钢索将桥面悬挂在桥塔上。

斜拉桥的特点是可以跨越大跨度，并且两侧没有桥墩，对通航要求灵活。

斜拉桥的形状美观独特，常用于河流或海湾的跨越。

桥的结构是保证桥梁安全的重要因素，包括桥墩、桥墩基础、桥面和连接部分等。

桥墩是桥的支撑结构，它承受来自桥面和荷载的重力，并将这些力传递到地基或支撑结构上。

桥墩的形状和数量根据桥的设计需求和地理情况而定。

常见的桥墩形状有方形、圆形和多边形。

桥墩基础则是埋在地下，用来承受桥墩的荷载并分散到地基中。

桥面是桥的通行面，主要由上部结构和桥面铺装材料组成。

上部结构包括主梁和横梁，主要承载荷载并分散到桥墩上。

桥面铺装材料一般使用混凝土、沥青和铁路钢轨等。

连接部分则包括连接桥墩和桥面的结构，以及桥梁的膨胀缩小装置。

连接部分的设计要保证桥墩和桥面之间具有一定的可伸缩性，以适应因温度变化和荷载引起的结构变形。

此外，为了提高桥的耐久性和稳定性，常常采用加强措施，如设置挡风墙、安装桥面防滑装置、铺设伸缩缝等。

小学科学27桥梁的形状和结构桥梁是连接两个地点的重要构筑物，它起着承载人类和车辆的作用。

一个合适的桥梁设计需要考虑到许多因素，包括地理环境、交通需求、结构材料等等。

本文将介绍一些常见的桥梁形状和结构，以及它们的特点和用途。

首先，桥梁的形状是根据地理环境和交通需求而定的。

常见的桥梁形状包括梁桥、拱桥、斜拉桥和悬索桥等。

梁桥是最简单的桥梁形式，由一系列平行的梁连接两边的支墩组成。

梁桥结构简单，适用于跨度较小的场合。

梁桥通常用于公路和人行道上，但也有用于铁路和管道的梁桥。

拱桥是以拱形为基础的桥梁结构。

拱桥能够承受较大的重量，适用于跨度较大的场合。

在拱桥上跑马车象征着皇帝的尊严，因此拱桥常作为皇宫或重要场所的入口。

拱桥还常常用于风景区，增加景点的美观和观赏性。

斜拉桥是通过一系列斜拉索将桥面悬挂在空中的桥梁。

斜拉桥结构稳定，能够承受较大的荷载。

斜拉桥常常用于大型跨海和跨江的桥梁，具有较高的效率和经济性。

悬索桥是通过一系列悬挂在主塔和侧墩之间的钢缆支撑桥面的桥梁。

悬索桥是目前跨度最大的桥梁形式，能够承受重量大、跨度长的桥梁需求。

悬索桥常用于大型水域和山谷之间的桥梁，例如世界上著名的金门大桥和长江第七大桥。

除了桥梁的形状，桥梁的结构也是至关重要的。

桥梁的结构可以分为梁桥、板桥和桁架桥三种。

梁桥是由梁作为主要承载构件的桥梁结构。

梁桥结构简单，施工方便，是最常见的桥梁形式之一、梁桥可以是独孤梁、连续梁或钢筋混凝土梁桥。

板桥是由板作为主要承载构件的桥梁结构。

板桥的构造比梁桥复杂，但对材料的使用较为节省。

在板桥结构中，板可以是钢板、混凝土板等。

桁架桥是由桁架作为主要承载构件的桥梁结构。

桁架桥的构造比较复杂，但能够承受大的荷载。

在桁架桥结构中，桁架可以是钢构件或混凝土构件。

总之，桥梁的形状和结构是根据地理环境和交通需求而定的。

我们需要根据实际情况选择合适的桥梁形状和结构，以确保桥梁的稳定性和安全性。

通过了解不同形状和结构的桥梁，我们可以更好地理解桥梁的设计原理和应用。

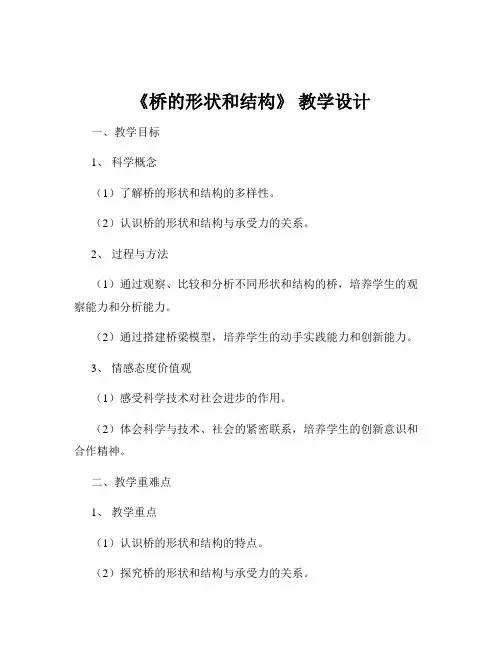

《桥的形状和结构》教学设计一、教学目标1、科学概念（1）了解桥的形状和结构的多样性。

（2）认识桥的形状和结构与承受力的关系。

2、过程与方法（1）通过观察、比较和分析不同形状和结构的桥，培养学生的观察能力和分析能力。

（2）通过搭建桥梁模型，培养学生的动手实践能力和创新能力。

3、情感态度价值观（1）感受科学技术对社会进步的作用。

（2）体会科学与技术、社会的紧密联系，培养学生的创新意识和合作精神。

二、教学重难点1、教学重点（1）认识桥的形状和结构的特点。

（2）探究桥的形状和结构与承受力的关系。

2、教学难点理解桥的形状和结构对承受力的影响，并能应用于实际的桥梁设计。

三、教学方法讲授法、讨论法、实验法、探究法四、教学准备1、教师准备（1）各种桥的图片和视频资料。

（2）实验材料：木板、卡纸、塑料板、绳子、钩码、桥墩等。

2、学生准备（1）每组准备剪刀、胶水、铅笔等工具。

（2）收集有关桥的资料。

五、教学过程（一）导入新课1、展示一些著名桥梁的图片，如赵州桥、南京长江大桥、港珠澳大桥等，引导学生观察并思考：这些桥有什么不同？2、提问：桥有哪些形状和结构？为什么桥要建成这样的形状和结构？（二）新课讲授1、桥的形状（1）展示不同形状的桥，如梁桥、拱桥、吊桥等，让学生观察并描述它们的形状特点。

（2）讲解梁桥是水平放置的梁板直接跨越河流或山谷，拱桥是拱形结构，吊桥则是通过悬挂的绳索或链条来支撑桥面。

2、桥的结构（1）介绍桥的主要结构部分，包括桥面、桥墩、桥台、桥梁等。

（2）以图片和实例讲解桥墩的作用是支撑桥梁，桥台连接桥梁和道路，桥梁承受桥面的重量。

3、桥的形状和结构与承受力的关系（1）提出问题：不同形状和结构的桥，承受力一样吗？（2）实验探究①分组实验：用相同的材料搭建梁桥、拱桥和吊桥模型，然后在桥面上逐渐增加钩码，观察哪种桥能承受更多的重量。

②记录实验结果，分析讨论不同形状和结构的桥承受力的差异。

（三）小组讨论1、组织学生分组讨论以下问题：（1）在实际生活中，为什么要根据不同的需求建造不同形状和结构的桥？（2）如果要在一条宽而深的河流上建桥，你会选择哪种形状和结构的桥？为什么？2、每个小组推选一名代表进行发言，分享小组讨论的结果。

桥的形状和结构特点以及承重一、拱桥拱桥是一种古老的桥型，由一系列拱形构件支撑着桥面。

拱桥的形状通常有几种，如圆形拱、椭圆形拱、等高拱等。

拱桥的结构特点是拱形构件能够将桥面的重量传递到桥墩上，从而支撑整个桥梁。

拱桥的承重能力较大，可以跨越较大的河流或峡谷。

拱桥的一些著名代表作包括意大利的斜塔、法国的新桥等。

二、梁桥梁桥是一种利用梁构件支撑桥面的桥型，梁桥的形状可以有梁桥、箱梁桥、悬索桥等。

梁桥的结构特点是梁构件能够将桥面的重量传递到桥墩和桥台上，从而支撑整个桥梁。

梁桥的承重能力较大，可以用于跨越河流、公路、铁路等不同的场合。

梁桥的一些著名代表作包括美国的金门大桥、中国的南京长江大桥等。

三、悬索桥悬索桥是一种利用悬索支撑桥面的桥型，悬索桥的形状通常是由主跨梁、悬索和桥墩构成。

悬索桥的结构特点是通过悬索将桥面的重量传递到桥塔上，从而支撑整个桥梁。

悬索桥的承重能力较大，可以用于跨越大型河流、山谷等场合。

悬索桥的一些著名代表作包括美国的布鲁克林大桥、日本的长崎大桥等。

四、拱梁桥拱梁桥是一种融合了拱桥和梁桥的特点的桥型，其形状通常是由梁构件和拱形构件共同支撑桥面。

拱梁桥的结构特点是通过梁构件和拱形构件将桥面的重量传递到桥墩上，从而支撑整个桥梁。

拱梁桥的承重能力较大，可以用于跨越中小型河流、山谷等场合。

拱梁桥的一些著名代表作包括西班牙的赫尔穆斯桥、加拿大的蒙特利尔大桥等。

五、管桩桥管桩桥是一种利用管桩支撑桥面的桥型，其形状通常是由管桩、桥面和桥墩构成。

管桩桥的结构特点是通过管桩将桥面的重量传递到地基上，从而支撑整个桥梁。

管桩桥的承重能力较大，可以用于跨越小型河流、湖泊等场合。

管桩桥的一些著名代表作包括中国的虎门大桥、新加坡的滨海湾大桥等。

总结：不同的桥型有不同的形状和结构特点，其中包括拱桥、梁桥、悬索桥、拱梁桥和管桩桥等。

这些桥型都具有较大的承重能力，可以用于不同的场合，如跨越河流、山谷、湖泊等。

在设计和建造桥梁时，需要根据具体的用途和地理条件来选择合适的桥型，以及确定合理的结构和施工方案，才能确保桥梁的安全使用。

《桥的形状和结构》【教材简析】：《桥的形状和结构》是教科版小学科学六年级上册“形状与结构”单元的第7课。

教材安排了以下几个活动：1.观察比较各式各样的拱桥。

2.了解大跨度的钢索桥。

3.“观察研究我们家乡的桥”。

本课的活动设计意在带领学生了解多种多样的桥梁结构，加深和拓宽各种结构的知识，让学生深入地感受科学技术对社会进步的贡献，为下一课用纸造一座“桥”培养兴趣和开阔视野。

本课还隐含着这样的一条隐性的线索：桥梁形状与结构不断发展的背后蕴藏着人类针对“跨越江河、湖海、山涧……等障碍的主要建筑——桥梁”的不足而进行改进和创造的历史，桥梁的科学史在本课教学中是一个不容忽视的重要内容。

【学生分析】：学生通过生活中所见的桥，特别是江河上的桥，已经有一定的认识。

但这些认识只停留在桥的模样，部分同学能从材料上简单区分桥，少部分同学能区分桥的不同功能。

从结构上区分，是学生的难点，特别是拱桥的不同，学生更是没有留意过。

即使学生平时看到过，但也只是看到过，没有认识到这两种拱桥的不同。

而对于现代化的钢索桥更是没有唤起注意，这些感受只有在比较，体会了后才能获得。

【教学目标】科学概念桥梁有多种不同结构，有的桥梁把多种结构合为一体。

桥的形状和结构与它的功能是相适应的。

过程与方法提高观察、比较、描述和评价的能力。

情感、态度、价值观体会科学技术对社会进步的作用。

感受和欣赏桥梁的形状结构之美。

【重难点】理解作用在拱桥、拉索桥上的力所产生的效果。

【器材准备】为小组准备：长竹片、粗线。

为全班准备：木板或瓦楞纸板、绳子。

教师自己准备：各种桥梁的图片或影像资料。

【教学过程】一、展示桥的初印象，渗透桥的功能通过对学生的简单提问，展示学生对生活中的桥的初印象，引出桥的概念。

使学生体会到桥的存在重要性。

1、提问：你在生活中见到过桥，你觉得什么是桥？预设：（1）架在河流上的建筑。

（2）横跨在大江上的建筑。

（3）连接两岸的建筑。

2、师小结：桥一种帮助我们跨越江河、峡谷、道路和其他障碍的建筑。

《桥的形状和结构》教案【教学目标】1.知识与技能（1）桥梁有多重不同结构,有的桥梁把多种结构合为一体；（2）桥的形状和结构与它的功能是相适应的。

2.过程与方法通过观察、比较不同性质和结构的桥梁,描述和评价其特点和原理。

3.情感态度和价值观（1）体会科学技术对社会进步的作用；（2）感受和欣赏桥梁的形状结构之美。

【教学重点】知道拱桥、钢索桥的特点是什么。

【教学难点】拱桥、钢索桥产生力的原理是什么。

【教学方法】实验探究法【课前准备】木板、绳子、粗线【课时安排】1课时【教学过程】一、情境导入播放歌曲《北京的桥》,歌曲中说明了桥的形状多种多样,多姿多彩。

出示苏州宝带桥、高架公路桥、南京长江大桥图片,说明桥能使我们跨越江河、峡谷、道路和其他障碍,是我们生活中常见的建筑。

观察这些桥是什么形状和结构的？今天我们就来认识桥的形状和结构。

二、新课学习通过观察,发现苏州宝带桥是拱形结构的桥梁；高架公路桥是条形结构的桥梁；南京长江大桥是钢铁框架结构的桥梁。

首先,让我们来认识一下拱形结构的桥梁。

（一）各式各样的拱桥出示西藏拉萨铁路大桥、法国加尔德桥、瘦西湖上“二十四桥和长江三峡中的钢筋水泥桥。

比较它们的相同点和不同点。

观察拱形桥,发现：桥面在拱的上方：桥下空间高,便于船的通行。

桥面在拱的下方：桥面低,与道路连接容易；桥面拉住拱足,能抵消拱的外推力。

做一个没有外推力的拱图示,有外推力和没有外推力的动画。

可以感受桥面在拱下方的桥的优点：桥板拉住了拱足,抵消拱向外的推力。

桥面被水平方向的力拉紧,还增加了桥面的抗弯曲能力。

（二）大跨度的钢索桥钢索桥的家史：很早很早以前,人们从缠绕在大树间的藤蔓得到启示,用藤蔓做成了吊桥,后来用铁链代替藤蔓建造出了铁索桥。

钢索桥有钢缆、桥塔和桥面组成。

钢缆是桥承重的主要构件,桥塔是支承钢缆的主要构件。

钢缆能承受巨大的拉力,人们用它建造钢索桥,大大增加了桥的跨越能力。

钢索桥主要包括悬索桥和斜拉桥：悬索桥,又名吊桥,指的是以通过索塔悬挂并锚固于两岸的缆索作为上部结构主要承重构件的桥梁。

《桥的形状和结构》【教材分析】：《桥的形状和结构》是教科版小学科学六上“形状与结构”单元的第7课。

教材安排了以下几个活动：1.观察比较各式各样的拱桥。

2.了解大跨度的钢索桥。

3.“观察研究我们家乡的桥”。

桥的形状结构明显外露，容易观察研究。

桥的形状结构变化反映了人类科学技术的进步和发展。

本课的活动设计意在带领学生了解多种多样的桥梁结构，加深和拓宽前面的知识，让学生深入地感受科学技术对社会进步的贡献，为下一课用纸造桥培养兴趣和开阔视野。

本课还隐含着这样的一条隐性的线索：桥梁形状与结构不断发展的背后蕴藏着人类针对“跨越江河、湖海、山涧……等障碍的主要建筑——桥梁”的不足而进行改进和创造的历史，科学史在本课教学中是一个不容忽视的重要内容。

【教学目标】科学概念● 桥梁有多种不同结构，有的桥梁把多种结构合为一体。

● 桥的形状和结构与它的功能是相适应的。

过程与方法● 提高观察、比较、描述和评价的能力。

情感、态度、价值观● 体会科学技术对社会进步的作用。

● 感受和欣赏桥梁的形状结构之美。

【教学准备】为小组准备：一次性筷子、拱桥塑料模块、课件：各种桥梁的图片。

【教学过程】（一）桥的雏形。

1．出示一条小河的图片：如果我们在河的这一边，想要到河对岸去，你们有哪些办法呢？2．可是在古时候，最原始、最简单的方法可能就是在河中间垫几块石头（出示课件）——尽管这很简单，但它已经实现了过河的功能，所以桥梁专家把这作为桥梁的雏形。

你觉得这有什么缺点呢？3．人们加以改进之后，做成了比较稳定的碇步（课件出示碇步），介绍仕水碇步。

（谢晋导演取名为“琴桥”。

）（反思：从过河这种最原始的任务，引发学生设身处地的思考；从用石块作“踏脚石”的缺点到“碇步”的出现，这样简单的方式，是人类为解决过河这一任务而出现最早的创造，这是桥的雏形。

增加这样的内容，既能一开始上课就激发学生兴趣，又能填补拱桥桥梁发展史上拱桥前的空白。

我觉得这也是这节课的亮点。
