第七课、桥的形状和结构

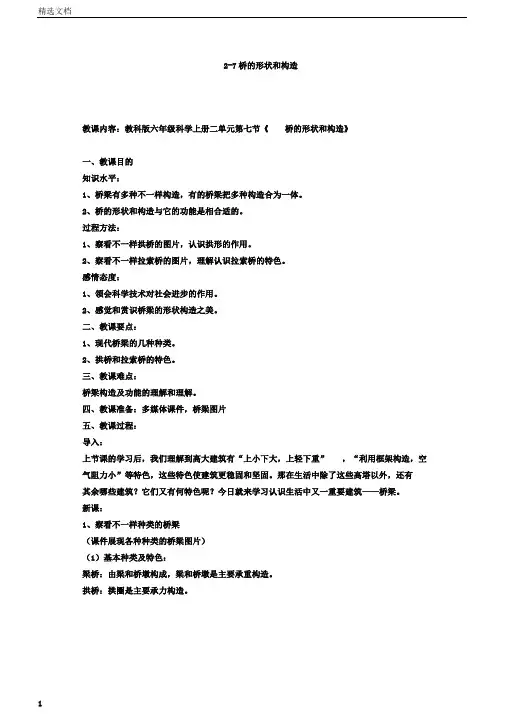

2-7桥的形状和构造教课内容：教科版六年级科学上册二单元第七节《桥的形状和构造》一、教课目的知识水平：1、桥梁有多种不一样构造，有的桥梁把多种构造合为一体。

2、桥的形状和构造与它的功能是相合适的。

过程方法：1、察看不一样拱桥的图片，认识拱形的作用。

2、察看不一样拉索桥的图片，理解认识拉索桥的特色。

感情态度：1、领会科学技术对社会进步的作用。

2、感觉和赏识桥梁的形状构造之美。

二、教课要点：1、现代桥梁的几种种类。

2、拱桥和拉索桥的特色。

三、教课难点：桥梁构造及功能的理解和理解。

四、教课准备：多媒体课件，桥梁图片五、教课过程：导入：上节课的学习后，我们理解到高大建筑有“上小下大，上轻下重”，“利用框架构造，空气阻力小”等特色，这些特色使建筑更稳固和坚固。

那在生活中除了这些高塔以外，还有其余哪些建筑？它们又有何特色呢？今日就来学习认识生活中又一重要建筑——桥梁。

新课：1、察看不一样种类的桥梁（课件展现各种种类的桥梁图片）（1）基本种类及特色：梁桥：由梁和桥墩构成，梁和桥墩是主要承重构造。

拱桥：拱圈是主要承力构造。

拉索桥：缆索承重，又分为悬索桥和斜拉索桥。

浮桥：利用水的浮力承载。

多为暂时性使用，主要用于军事和建筑工地。

（2）跟着科技发展，桥梁构造愈来愈多，组合构造桥梁也好多。

2、各式各种的拱桥（课件展现不一样种类的拱桥）（1）察看不一样的拱桥（2）对照不一样拱桥：桥面在拱的上方：有必定的坡度，过桥时较费劲，多为传统石拱桥。

桥面在拱的下方：桥面可抵消拱的外推力，同时使桥面更平展，如西藏拉萨铁路大桥。

（3）没有外推力的拱：（课件展现视频演示，加深对桥面在拱下方时的特色理解。

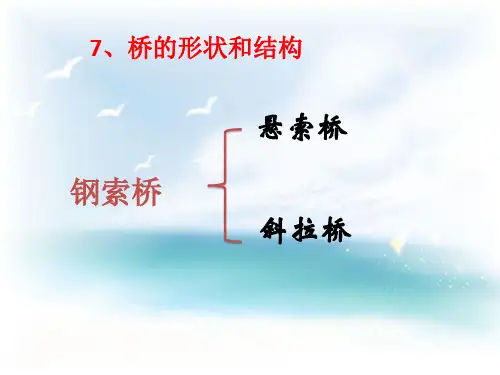

）3、钢索桥（课件展现不一样种类的钢索桥）（1）钢索桥的构造：主要由钢缆、桥塔和桥面构成。

（2）特色：桥面被钢缆吊起，跨度很大。

（3）江阴大桥介绍（课件展现详细资料）。

（4）桥塔的作用：修得高，可降低钢缆遇到的拉力。

4、小结：（1）旧金山金门大桥理解（课件展现）特色：采纳了多种构造，如框架、拱形、钢索等。

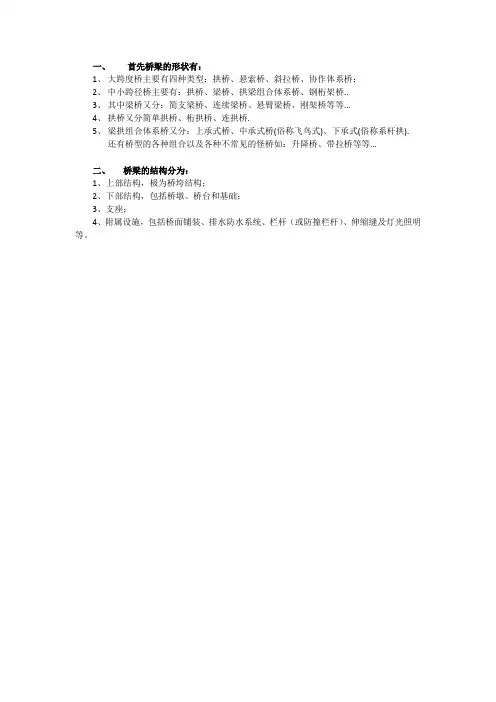

一、首先桥梁的形状有：
1、大跨度桥主要有四种类型：拱桥、悬索桥、斜拉桥、协作体系桥；
2、中小跨径桥主要有：拱桥、梁桥、拱梁组合体系桥、钢桁架桥..
3、其中梁桥又分：简支梁桥、连续梁桥、悬臂梁桥、刚架桥等等...
4、拱桥又分简单拱桥、桁拱桥、连拱桥.
5、梁拱组合体系桥又分：上承式桥、中承式桥(俗称飞鸟式)、下承式(俗称系杆拱).
还有桥型的各种组合以及各种不常见的怪桥如：升降桥、带拉桥等等...
二、桥梁的结构分为：
1、上部结构，极为桥垮结构；
2、下部结构，包括桥墩、桥台和基础；
3、支座；
4、附属设施，包括桥面铺装、排水防水系统、栏杆（或防撞栏杆）、伸缩缝及灯光照明等。

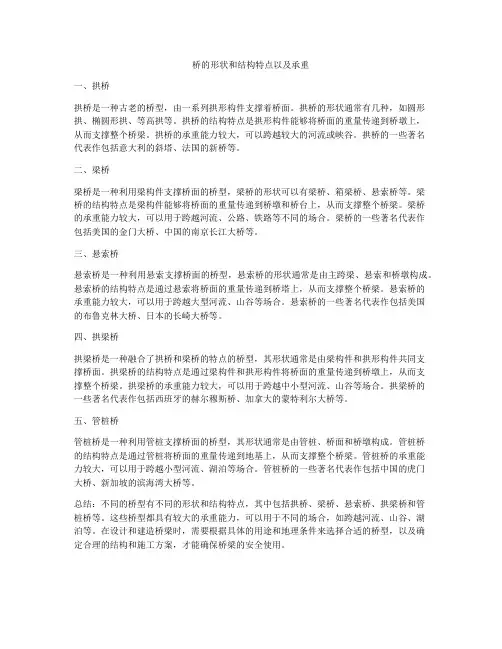

桥的形状和结构特点以及承重一、拱桥拱桥是一种古老的桥型，由一系列拱形构件支撑着桥面。

拱桥的形状通常有几种，如圆形拱、椭圆形拱、等高拱等。

拱桥的结构特点是拱形构件能够将桥面的重量传递到桥墩上，从而支撑整个桥梁。

拱桥的承重能力较大，可以跨越较大的河流或峡谷。

拱桥的一些著名代表作包括意大利的斜塔、法国的新桥等。

二、梁桥梁桥是一种利用梁构件支撑桥面的桥型，梁桥的形状可以有梁桥、箱梁桥、悬索桥等。

梁桥的结构特点是梁构件能够将桥面的重量传递到桥墩和桥台上，从而支撑整个桥梁。

梁桥的承重能力较大，可以用于跨越河流、公路、铁路等不同的场合。

梁桥的一些著名代表作包括美国的金门大桥、中国的南京长江大桥等。

三、悬索桥悬索桥是一种利用悬索支撑桥面的桥型，悬索桥的形状通常是由主跨梁、悬索和桥墩构成。

悬索桥的结构特点是通过悬索将桥面的重量传递到桥塔上，从而支撑整个桥梁。

悬索桥的承重能力较大，可以用于跨越大型河流、山谷等场合。

悬索桥的一些著名代表作包括美国的布鲁克林大桥、日本的长崎大桥等。

四、拱梁桥拱梁桥是一种融合了拱桥和梁桥的特点的桥型，其形状通常是由梁构件和拱形构件共同支撑桥面。

拱梁桥的结构特点是通过梁构件和拱形构件将桥面的重量传递到桥墩上，从而支撑整个桥梁。

拱梁桥的承重能力较大，可以用于跨越中小型河流、山谷等场合。

拱梁桥的一些著名代表作包括西班牙的赫尔穆斯桥、加拿大的蒙特利尔大桥等。

五、管桩桥管桩桥是一种利用管桩支撑桥面的桥型，其形状通常是由管桩、桥面和桥墩构成。

管桩桥的结构特点是通过管桩将桥面的重量传递到地基上，从而支撑整个桥梁。

管桩桥的承重能力较大，可以用于跨越小型河流、湖泊等场合。

管桩桥的一些著名代表作包括中国的虎门大桥、新加坡的滨海湾大桥等。

总结：不同的桥型有不同的形状和结构特点，其中包括拱桥、梁桥、悬索桥、拱梁桥和管桩桥等。

这些桥型都具有较大的承重能力，可以用于不同的场合，如跨越河流、山谷、湖泊等。

在设计和建造桥梁时，需要根据具体的用途和地理条件来选择合适的桥型，以及确定合理的结构和施工方案，才能确保桥梁的安全使用。

《桥的形状和结构》【教材简析】：《桥的形状和结构》是教科版小学科学六年级上册“形状与结构”单元的第7课。

教材安排了以下几个活动：1.观察比较各式各样的拱桥。

2.了解大跨度的钢索桥。

3.“观察研究我们家乡的桥”。

本课的活动设计意在带领学生了解多种多样的桥梁结构，加深和拓宽各种结构的知识，让学生深入地感受科学技术对社会进步的贡献，为下一课用纸造一座“桥”培养兴趣和开阔视野。

本课还隐含着这样的一条隐性的线索：桥梁形状与结构不断发展的背后蕴藏着人类针对“跨越江河、湖海、山涧……等障碍的主要建筑——桥梁”的不足而进行改进和创造的历史，桥梁的科学史在本课教学中是一个不容忽视的重要内容。

【学生分析】：学生通过生活中所见的桥，特别是江河上的桥，已经有一定的认识。

但这些认识只停留在桥的模样，部分同学能从材料上简单区分桥，少部分同学能区分桥的不同功能。

从结构上区分，是学生的难点，特别是拱桥的不同，学生更是没有留意过。

即使学生平时看到过，但也只是看到过，没有认识到这两种拱桥的不同。

而对于现代化的钢索桥更是没有唤起注意，这些感受只有在比较，体会了后才能获得。

【教学目标】科学概念桥梁有多种不同结构，有的桥梁把多种结构合为一体。

桥的形状和结构与它的功能是相适应的。

过程与方法提高观察、比较、描述和评价的能力。

情感、态度、价值观体会科学技术对社会进步的作用。

感受和欣赏桥梁的形状结构之美。

【重难点】理解作用在拱桥、拉索桥上的力所产生的效果。

【器材准备】为小组准备：长竹片、粗线。

为全班准备：木板或瓦楞纸板、绳子。

教师自己准备：各种桥梁的图片或影像资料。

【教学过程】一、展示桥的初印象，渗透桥的功能通过对学生的简单提问，展示学生对生活中的桥的初印象，引出桥的概念。

使学生体会到桥的存在重要性。

1、提问：你在生活中见到过桥，你觉得什么是桥？预设：（1）架在河流上的建筑。

（2）横跨在大江上的建筑。

（3）连接两岸的建筑。

2、师小结：桥一种帮助我们跨越江河、峡谷、道路和其他障碍的建筑。

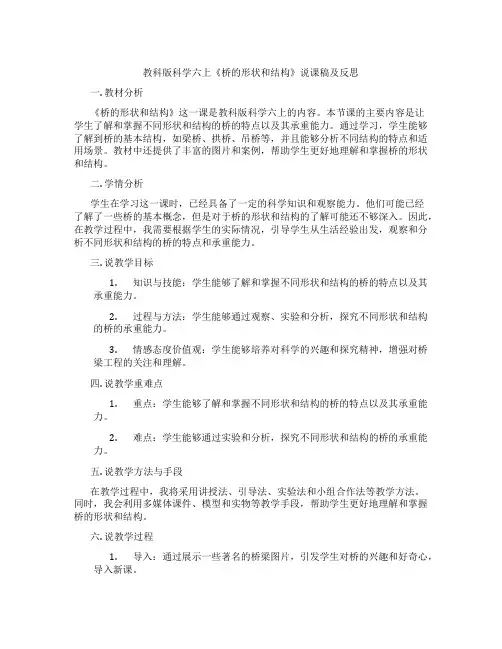

教科版科学六上《桥的形状和结构》说课稿及反思一. 教材分析《桥的形状和结构》这一课是教科版科学六上的内容。

本节课的主要内容是让学生了解和掌握不同形状和结构的桥的特点以及其承重能力。

通过学习，学生能够了解到桥的基本结构，如梁桥、拱桥、吊桥等，并且能够分析不同结构的特点和适用场景。

教材中还提供了丰富的图片和案例，帮助学生更好地理解和掌握桥的形状和结构。

二. 学情分析学生在学习这一课时，已经具备了一定的科学知识和观察能力。

他们可能已经了解了一些桥的基本概念，但是对于桥的形状和结构的了解可能还不够深入。

因此，在教学过程中，我需要根据学生的实际情况，引导学生从生活经验出发，观察和分析不同形状和结构的桥的特点和承重能力。

三. 说教学目标1.知识与技能：学生能够了解和掌握不同形状和结构的桥的特点以及其承重能力。

2.过程与方法：学生能够通过观察、实验和分析，探究不同形状和结构的桥的承重能力。

3.情感态度价值观：学生能够培养对科学的兴趣和探究精神，增强对桥梁工程的关注和理解。

四. 说教学重难点1.重点：学生能够了解和掌握不同形状和结构的桥的特点以及其承重能力。

2.难点：学生能够通过实验和分析，探究不同形状和结构的桥的承重能力。

五. 说教学方法与手段在教学过程中，我将采用讲授法、引导法、实验法和小组合作法等教学方法。

同时，我会利用多媒体课件、模型和实物等教学手段，帮助学生更好地理解和掌握桥的形状和结构。

六. 说教学过程1.导入：通过展示一些著名的桥梁图片，引发学生对桥的兴趣和好奇心，导入新课。

2.讲授：介绍桥的基本结构和形状，讲解不同形状和结构的桥的特点和适用场景。

3.实验：学生分组进行实验，观察和分析不同形状和结构的桥的承重能力。

4.分析：学生根据实验结果，分析不同形状和结构的桥的承重能力的原因。

5.总结：学生总结本节课所学的知识，教师进行点评和补充。

七. 说板书设计板书设计包括桥的形状、结构、特点和承重能力等关键词，以及不同形状和结构的桥的图片和示意图。

《桥的形状和结构》教案【教学目标】1.知识与技能（1）桥梁有多重不同结构,有的桥梁把多种结构合为一体；（2）桥的形状和结构与它的功能是相适应的。

2.过程与方法通过观察、比较不同性质和结构的桥梁,描述和评价其特点和原理。

3.情感态度和价值观（1）体会科学技术对社会进步的作用；（2）感受和欣赏桥梁的形状结构之美。

【教学重点】知道拱桥、钢索桥的特点是什么。

【教学难点】拱桥、钢索桥产生力的原理是什么。

【教学方法】实验探究法【课前准备】木板、绳子、粗线【课时安排】1课时【教学过程】一、情境导入播放歌曲《北京的桥》,歌曲中说明了桥的形状多种多样,多姿多彩。

出示苏州宝带桥、高架公路桥、南京长江大桥图片,说明桥能使我们跨越江河、峡谷、道路和其他障碍,是我们生活中常见的建筑。

观察这些桥是什么形状和结构的？今天我们就来认识桥的形状和结构。

二、新课学习通过观察,发现苏州宝带桥是拱形结构的桥梁；高架公路桥是条形结构的桥梁；南京长江大桥是钢铁框架结构的桥梁。

首先,让我们来认识一下拱形结构的桥梁。

（一）各式各样的拱桥出示西藏拉萨铁路大桥、法国加尔德桥、瘦西湖上“二十四桥和长江三峡中的钢筋水泥桥。

比较它们的相同点和不同点。

观察拱形桥,发现：桥面在拱的上方：桥下空间高,便于船的通行。

桥面在拱的下方：桥面低,与道路连接容易；桥面拉住拱足,能抵消拱的外推力。

做一个没有外推力的拱图示,有外推力和没有外推力的动画。

可以感受桥面在拱下方的桥的优点：桥板拉住了拱足,抵消拱向外的推力。

桥面被水平方向的力拉紧,还增加了桥面的抗弯曲能力。

（二）大跨度的钢索桥钢索桥的家史：很早很早以前,人们从缠绕在大树间的藤蔓得到启示,用藤蔓做成了吊桥,后来用铁链代替藤蔓建造出了铁索桥。

钢索桥有钢缆、桥塔和桥面组成。

钢缆是桥承重的主要构件,桥塔是支承钢缆的主要构件。

钢缆能承受巨大的拉力,人们用它建造钢索桥,大大增加了桥的跨越能力。

钢索桥主要包括悬索桥和斜拉桥：悬索桥,又名吊桥,指的是以通过索塔悬挂并锚固于两岸的缆索作为上部结构主要承重构件的桥梁。

《桥的形状和结构》导学案第一课时导学案《桥的形状和结构》一、导入大家好，今天我们要学习的主题是《桥的形状和结构》。

桥是连接两地的交通要道，而桥的形状和结构对于其承载能力和使用寿命起着至关重要的作用。

让我们一起来探索桥的奥秘吧！二、学习目标1. 了解不同形状的桥的特点和适用场景。

2. 了解桥的结构类型和特点。

3. 掌握桥的建造原理和设计要点。

三、学习过程1. 桥的形状- 拱桥：拱桥的形状呈现出弯曲的曲线，具有稳固性好，适用于跨度较小的场合。

例如，古代的石拱桥。

- 梁桥：梁桥的形状呈现出一座座平坦的梁板，适用于跨度较大的场合。

例如，高速公路上常见的梁桥。

- 斜拉桥：斜拉桥的形状呈现出大面积的倾斜拉索，具有美观大气的外观，适用于大跨度的场合。

例如，上海的南浦大桥。

2. 桥的结构- 框架结构：框架结构的桥梁由多个框架构成，具有承重能力大，适用于跨度大的场合。

例如，铁路桥常采用的框架结构。

- 悬索结构：悬索结构的桥梁由主塔、索塔和索链组成，具有跨度大、自重轻的优点，适用于大型跨海大桥等场合。

- 桁架结构：桁架结构的桥梁由多个桁架单元组成，具有构造简单、施工方便的优点，适用于短跨度的桥梁。

3. 桥的建造原理- 桥梁的建造原理包括力学原理、材料力学原理和结构力学原理。

力学原理指的是桥梁在受力时的静力平衡关系，材料力学原理指的是桥梁材料的强度和变形特性，结构力学原理指的是桥梁结构在受力时的变形和稳定性。

四、练习与反馈1. 请举例说明拱桥、梁桥和斜拉桥各自的优点和适用场景。

2. 分析桥梁结构对于桥的承载能力和使用寿命的影响。

3. 设计一座具有美观外观和大跨度的桥梁，选择合适的桥梁形状和结构。

五、总结与展望通过今天的学习，我们对桥的形状和结构有了更深入的了解，希望大家能够在未来的学习和工作中运用所学知识，创造更多美丽和实用的桥梁。

下节课我们将继续学习桥梁工程中的其他知识，敬请期待！六、课外拓展1. 请查阅相关资料，了解世界上著名的桥梁工程，如金门大桥、米尔豪斯大桥等。

《桥的形状和结构》【教材分析】：《桥的形状和结构》是教科版小学科学六上“形状与结构”单元的第7课。

教材安排了以下几个活动：1.观察比较各式各样的拱桥。

2.了解大跨度的钢索桥。

3.“观察研究我们家乡的桥”。

桥的形状结构明显外露，容易观察研究。

桥的形状结构变化反映了人类科学技术的进步和发展。

本课的活动设计意在带领学生了解多种多样的桥梁结构，加深和拓宽前面的知识，让学生深入地感受科学技术对社会进步的贡献，为下一课用纸造桥培养兴趣和开阔视野。

本课还隐含着这样的一条隐性的线索：桥梁形状与结构不断发展的背后蕴藏着人类针对“跨越江河、湖海、山涧……等障碍的主要建筑——桥梁”的不足而进行改进和创造的历史，科学史在本课教学中是一个不容忽视的重要内容。

【教学目标】科学概念● 桥梁有多种不同结构，有的桥梁把多种结构合为一体。

● 桥的形状和结构与它的功能是相适应的。

过程与方法● 提高观察、比较、描述和评价的能力。

情感、态度、价值观● 体会科学技术对社会进步的作用。

● 感受和欣赏桥梁的形状结构之美。

【教学准备】为小组准备：一次性筷子、拱桥塑料模块、课件：各种桥梁的图片。

【教学过程】（一）桥的雏形。

1．出示一条小河的图片：如果我们在河的这一边，想要到河对岸去，你们有哪些办法呢？2．可是在古时候，最原始、最简单的方法可能就是在河中间垫几块石头（出示课件）——尽管这很简单，但它已经实现了过河的功能，所以桥梁专家把这作为桥梁的雏形。

你觉得这有什么缺点呢？3．人们加以改进之后，做成了比较稳定的碇步（课件出示碇步），介绍仕水碇步。

（谢晋导演取名为“琴桥”。

）（反思：从过河这种最原始的任务，引发学生设身处地的思考；从用石块作“踏脚石”的缺点到“碇步”的出现，这样简单的方式，是人类为解决过河这一任务而出现最早的创造，这是桥的雏形。

增加这样的内容，既能一开始上课就激发学生兴趣，又能填补拱桥桥梁发展史上拱桥前的空白。

我觉得这也是这节课的亮点。
