火力发电厂基础知识介绍ABC of Coal-Fired Power Plant目录1 发电技术介绍 (1)1.1 什么是电能 (1)1.2 如何产生电能—发电 (1)1.3 如何发电—发电技术介绍 (2)1.4 中国发电构成 (4)2 火力发电厂生产过程 (4)2.1 传统发电方式 (5)2.2 火力发电生产过程 (7)2.3 燃气-蒸汽联合循环 (10)2.4 “热电冷” (10)3 火力发电厂风险分析 (11)3.1 火力发电厂的关键风险 (11)3.2 事故实例 (13)4 火力发电厂危险单位划分 (14)4.1 危险单位的理解要点 (14)4.2 火电厂的危险单位划分 (14)4.3 不同公司PML的比较........................... 错误！未定义书签。

1 发电技术介绍1.1 什么是电能电能，是指电以各种形式做功(即产生能量)的能力。

电能主要来自其它形式能量的转换，包括水能（水力发电）、热能（火力发电）、核能（原子能发电）、风能（风力发电）、化学能（电池）及光能（光电池、太阳能电池等）等。

电能的单位是「焦耳」，简称「焦」，以英文字母J 表示。

常用单位是“度”，物理学中又叫千瓦时（kW·h ），它们之间换算关系是1kW·h=3.6×106J 。

1.2 如何产生电能—发电发电都是基于法拉第电磁理论——导体置于变化着的磁场中或者在磁场中运动时切割磁力线，闭合导体内产生感应电流。

<发电机结构>发电机通常由定子、转子、端盖及轴承等部件构成。

由轴承及端盖将发电机的定子，转子连接组装起来，使转子能在定子中旋转，做切割磁力线的运动，从而产生感应电势，通过接线端子引出，接在回路中，便产生了电流。

<发电原理示意图><发电机>1.3 如何发电—发电技术介绍1.3.1 火力发电火力发电是把矿物燃料（煤、油、气）的化学能以热能的形式释放，再把热能转换成机械能，进一步转换成电能的过程。

火电厂专业基础知识一、电厂专业术语：1、发电机功率：是指发电机每小时连续发电量。

常用MW／h表示，1MW／h =0.1万kw／h，330MW/h =33万kw／h。

2、锅炉容量：是指锅炉每小时连续蒸发量。

常用吨表示，我厂锅炉蒸发量1020吨/小时。

锅炉(HG-1020／18.58-YM22)3、厂用电率：发电厂直接用于发电生产过程的自用电量占发电量的百分比。

厂用电率=辅机消耗的电量／发电机发电量。

4、机组补水率：是指机组每小时补水量（除盐水）与锅炉蒸汽流量之比。

5、发电水耗：是指每发一度电所消耗的水量。

冷却塔补水量多少，单位Kg/kW。

6、供电标准煤耗：是指向网上供1度电所消耗的标准煤的数量。

供电标准煤耗=上网电量／所消耗的标准煤。

单位g/kwh。

7、发电厂总效率：发电厂发出电能与所消耗总能量之比。

300MW机组总效率在38%左右。

发电厂总效率=锅炉效率×汽机效率×发电机效率。

二、鄂尔多斯电力有限责任公司#1至#4机简介：鄂尔多斯电力有限责任公司1至4号机组为4×330MW凝汽式燃煤汽轮发电机组，发电机出口额定电压20KV，#1、2机组分别经#1、2主变升压为220KV送至鄂绒总降变220KV母线，#3、4机组分别经#3、4主变升压为220kV送至棋盘井变电站220KV母线。

四台机组共装设2台启备变，#1启备变作为#1、2机组的启动备用电源，#2启备变作为#3、4机组的启动备用电源，启备变电源取自鄂绒总降变220KV母线， #1、2启备变共用一个断路器，分别通过一组分支隔离开关引至#1、2启备变。

鄂尔多斯电力有限责任公司1至4号发电机为北京重型电机厂引进法国阿尔斯通技术生产的QFSN330-2型汽轮发电机组，主要包括发电机、主变、高厂变、励磁变、脱硫变和短线路，发电机定子绕组共有54槽，静止机端并励，有刷励磁方式，定子采用双星形接线，发电机出口电压为20kV，定子引出线与主变压器、厂用变压器、脱硫变压器、励磁变压器及电压互感器采用封闭母线相连,封闭母线采用微正压装置充入干燥空气有效的防止绝缘受潮和发电机出口短路，发电机中性点经干式变压器接地以减小接地电流。

火电厂基础知识介绍培训资料一、火电厂概述火电厂是指利用煤、燃油、天然气等燃料，在发电厂内的锅炉中燃烧产生高温高压的蒸汽，然后将蒸汽压力代动转换为电能的一种发电方式。

火电厂是我国最主要的电力生产方式之一，具有装机容量大、运行稳定的特点。

二、火电厂的组成1. 燃料系统：主要包括煤场、燃煤系统、燃烧设备等，用于提供火电厂所需的燃料。

2. 锅炉系统：包括锅炉本体、给水系统、循环水系统、脱硫除尘系统等，用于产生蒸汽。

3. 蒸汽轮机与发电机：用于将锅炉产生的蒸汽能量转换为电能。

4. 辅助系统：包括烟气处理系统、冷却水系统、除盐系统等，用于保证火电厂的正常运行。

5. 控制系统：包括控制室、自动化系统等，用于对火电厂的整个生产过程进行监控和控制。

三、火电厂的工作原理火电厂的工作原理是利用燃料燃烧产生高温高压的蒸汽，然后将蒸汽压力代动转换为电能。

具体来说，火电厂的工作流程包括以下几个步骤：1. 燃烧燃料：燃料在炉内燃烧产生高温高压的烟气和灰渣。

2. 锅炉产生蒸汽：烟气通过锅炉燃烧室的热交换，使水变为蒸汽。

3. 蒸汽带动汽轮机：蒸汽进入汽轮机的高压缸，推动汽轮机转动。

4. 发电：汽轮机转动带动发电机发电。

5. 脱硫除尘：烟气经过脱硫除尘设备净化排放。

四、火电厂的优缺点1. 优点：火电厂装机容量大，运行稳定，可以在短时间内满足大规模电力需求。

2. 缺点：火电厂燃烧煤炭等化石燃料会产生大量二氧化碳等温室气体，对环境造成污染，同时煤炭等化石燃料资源有限，未来发展受到限制。

五、火电厂的安全管理1. 燃料安全：火电厂需要定期检查燃料的质量和供应，确保燃料的安全可靠。

2. 锅炉运行安全：要加强对火电厂锅炉设备的维护和检修，保证锅炉运行的安全稳定。

3. 蒸汽轮机安全：定期对汽轮机和发电机进行检修和保养，确保其安全运行。

4. 生产过程安全：严格遵守操作规程，加强设备的监控和巡视，保证火电厂的生产过程安全。

六、火电厂的发展趋势1. 节能环保：火电厂将向节能减排方向发展，采用先进的脱硫除尘技术和清洁燃烧技术，减少大气排放。

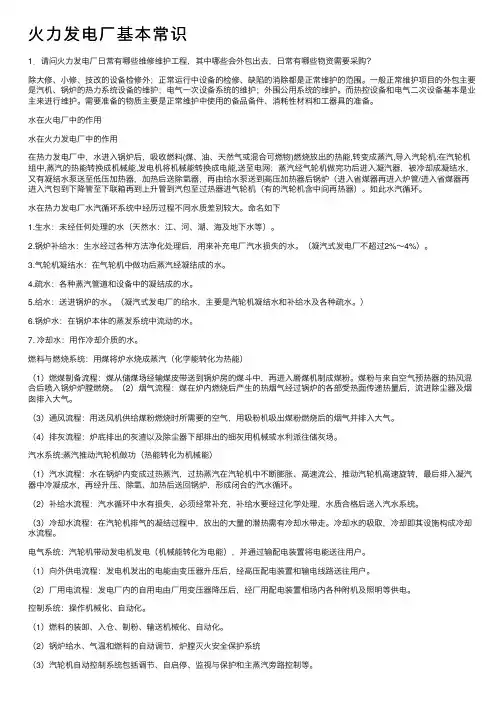

⽕⼒发电⼚基本常识1．请问⽕⼒发电⼚⽇常有哪些维修维护⼯程，其中哪些会外包出去，⽇常有哪些物资需要采购？除⼤修、⼩修、技改的设备检修外；正常运⾏中设备的检修、缺陷的消除都是正常维护的范围。

⼀般正常维护项⽬的外包主要是汽机、锅炉的热⼒系统设备的维护；电⽓⼀次设备系统的维护；外围公⽤系统的维护。

⽽热控设备和电⽓⼆次设备基本是业主来进⾏维护。

需要准备的物质主要是正常维护中使⽤的备品备件、消耗性材料和⼯器具的准备。

⽔在⽕电⼚中的作⽤⽔在⽕⼒发电⼚中的作⽤在热⼒发电⼚中，⽔进⼊锅炉后，吸收燃料(煤、油、天然⽓或混合可燃物)燃烧放出的热能,转变成蒸汽,导⼊汽轮机:在汽轮机组中,蒸汽的热能转换成机械能,发电机将机械能转换成电能,送⾄电⽹；蒸汽经⽓轮机做完功后进⼊凝汽器，被冷却成凝结⽔，⼜有凝结⽔泵送⾄低压加热器，加热后送除氧器，再由给⽔泵送到⾼压加热器后锅炉（进⼊省煤器再进⼊炉管/进⼊省煤器再进⼊汽包到下降管⾄下联箱再到上升管到汽包⾄过热器进⽓轮机（有的汽轮机含中间再热器）。

如此⽔汽循环。

⽔在热⼒发电⼚⽔汽循环系统中经历过程不同⽔质差别较⼤。

命名如下1.⽣⽔：未经任何处理的⽔（天然⽔：江、河、湖、海及地下⽔等）。

2.锅炉补给⽔：⽣⽔经过各种⽅法净化处理后，⽤来补充电⼚汽⽔损失的⽔。

（凝汽式发电⼚不超过2%～4%）。

3.⽓轮机凝结⽔：在⽓轮机中做功后蒸汽经凝结成的⽔。

4.疏⽔：各种蒸汽管道和设备中的凝结成的⽔。

5.给⽔：送进锅炉的⽔。

（凝汽式发电⼚的给⽔，主要是汽轮机凝结⽔和补给⽔及各种疏⽔。

）6.锅炉⽔：在锅炉本体的蒸发系统中流动的⽔。

7. 冷却⽔：⽤作冷却介质的⽔。

燃料与燃烧系统：⽤煤将炉⽔烧成蒸汽（化学能转化为热能）（1）燃煤制备流程：煤从储煤场经输煤⽪带送到锅炉房的煤⽃中，再进⼊磨煤机制成煤粉。

煤粉与来⾃空⽓预热器的热风混合后喷⼊锅炉炉膛燃烧。

（2）烟⽓流程：煤在炉内燃烧后产⽣的热烟⽓经过锅炉的各部受热⾯传递热量后，流进除尘器及烟囱排⼊⼤⽓。

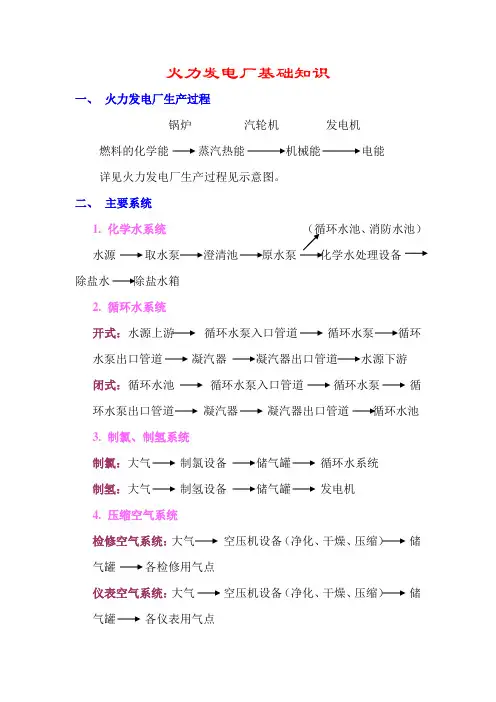

火力发电厂基础知识一、火力发电厂生产过程锅炉汽轮机发电机燃料的化学能蒸汽热能机械能电能详见火力发电厂生产过程见示意图。

二、主要系统1.化学水系统（循环水池、消防水池）水源取水泵澄清池原水泵化学水处理设备除盐水除盐水箱2.循环水系统开式：水源上游循环水泵入口管道循环水泵循环水泵出口管道凝汽器凝汽器出口管道水源下游闭式：循环水池循环水泵入口管道循环水泵循环水泵出口管道凝汽器凝汽器出口管道循环水池3.制氯、制氢系统制氯：大气制氯设备储气罐循环水系统制氢：大气制氢设备储气罐发电机4.压缩空气系统检修空气系统：大气空压机设备（净化、干燥、压缩）储气罐各检修用气点仪表空气系统：大气空压机设备（净化、干燥、压缩）储气罐各仪表用气点5.冷却水系统开式：工业水各冷却装置排地沟循环水增压泵各冷却装置排地沟闭式：6.主给水系统除盐水箱除盐水泵除氧器给水泵高压加热器省煤器汽包7.锅炉本体炉水系统汽包炉水集中下降管给水分配器水冷壁（前后左右）汽包8.主蒸汽系统汽包内饱和蒸汽顶棚过热器包墙过热器屏式过热器一、二级过热器高温过热器汽轮机高压缸9.再热蒸汽系统汽轮机高压缸排汽低温再热器入口母管低温再热器高温再热器高温再热器出口母管汽轮机中压缸10.凝结水系统汽轮机低压缸排汽凝汽器凝结水泵精处理低压加热器除氧器11.输煤系统火车来煤卸煤设备（翻车机）落煤槽输煤皮带干煤棚斗轮堆取料机输煤皮带原煤斗12.制粉系统原煤斗内的煤给煤机磨煤机粗粉分离器细煤粉仓排粉风机燃烧器炉膛燃烧13.燃烧系统热风煤粉仓煤粉给粉机给粉管燃烧器炉膛燃烧14.烟风系统磨煤机大气送风机空气预热器燃烧器烧烟气尾部烟井空气预热器除尘器引风机烟囱大气15.除灰除渣系统炉渣排渣装置排渣沟排渣池灰渣泵冲灰管灰渣场16.点火油系统火车（汽车）来油卸油泵储油罐供油泵燃烧器点火装置炉膛燃烧17.消防系统水消防系统：消防水池消防泵消防管网厂区各消防栓气体消防：1301（卤素气体）储罐分配站管网重点防火区（主控室等）泡沫消防：泡沫储罐泡沫发生器控制装置发射炮防火区（储油罐区）其他消防：灭火器18.电气系统送出系统：发电机主变压器电网厂用电系统：高压：电网高压厂用变压器6KV盘柜动力电缆各高压电机低压：电网低压厂用变压器400V盘柜低压电缆各就地低压电气设备应急电源：直流电源控制装置重点用电区（主控室照明等）逆变装置重点用电设备（如汽轮机油系统、盘车装置等）柴油发电机：柴油发电机组控制装置其他：全厂照明、通讯、火灾报警等。

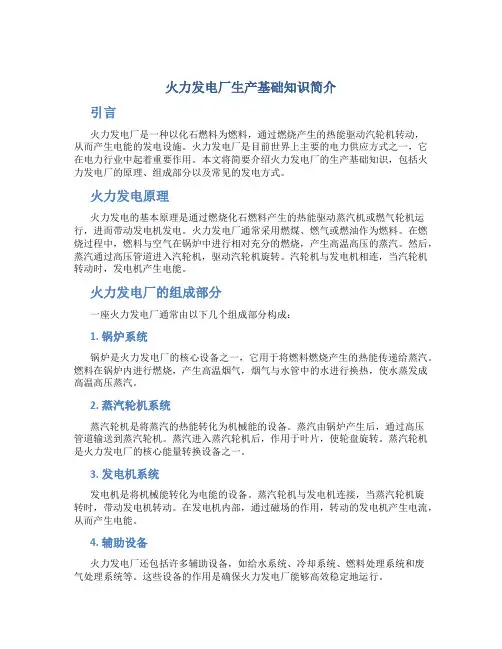

火力发电厂生产基础知识简介引言火力发电厂是一种以化石燃料为燃料，通过燃烧产生的热能驱动汽轮机转动，从而产生电能的发电设施。

火力发电厂是目前世界上主要的电力供应方式之一，它在电力行业中起着重要作用。

本文将简要介绍火力发电厂的生产基础知识，包括火力发电厂的原理、组成部分以及常见的发电方式。

火力发电原理火力发电的基本原理是通过燃烧化石燃料产生的热能驱动蒸汽机或燃气轮机运行，进而带动发电机发电。

火力发电厂通常采用燃煤、燃气或燃油作为燃料。

在燃烧过程中，燃料与空气在锅炉中进行相对充分的燃烧，产生高温高压的蒸汽。

然后，蒸汽通过高压管道进入汽轮机，驱动汽轮机旋转。

汽轮机与发电机相连，当汽轮机转动时，发电机产生电能。

火力发电厂的组成部分一座火力发电厂通常由以下几个组成部分构成：1. 锅炉系统锅炉是火力发电厂的核心设备之一，它用于将燃料燃烧产生的热能传递给蒸汽。

燃料在锅炉内进行燃烧，产生高温烟气，烟气与水管中的水进行换热，使水蒸发成高温高压蒸汽。

2. 蒸汽轮机系统蒸汽轮机是将蒸汽的热能转化为机械能的设备。

蒸汽由锅炉产生后，通过高压管道输送到蒸汽轮机。

蒸汽进入蒸汽轮机后，作用于叶片，使轮盘旋转。

蒸汽轮机是火力发电厂的核心能量转换设备之一。

3. 发电机系统发电机是将机械能转化为电能的设备。

蒸汽轮机与发电机连接，当蒸汽轮机旋转时，带动发电机转动。

在发电机内部，通过磁场的作用，转动的发电机产生电流，从而产生电能。

4. 辅助设备火力发电厂还包括许多辅助设备，如给水系统、冷却系统、燃料处理系统和废气处理系统等。

这些设备的作用是确保火力发电厂能够高效稳定地运行。

常见的火力发电方式1. 燃煤发电燃煤发电是目前世界上主要的火力发电方式之一。

通过燃烧煤炭产生的热能驱动汽轮机发电。

燃煤发电厂需要处理煤炭的破碎、磨煤、输送和燃烧等过程。

燃煤发电厂的优点是煤炭资源丰富，成本较低，但会产生大量的二氧化碳等污染物。

2. 燃气发电燃气发电利用天然气或液化石油气等作为燃料，通过燃烧产生的热能驱动燃气轮机发电。

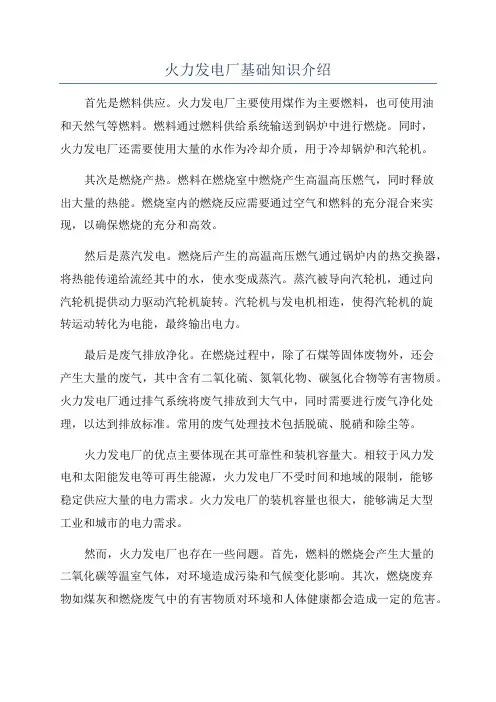

火力发电厂基础知识介绍首先是燃料供应。

火力发电厂主要使用煤作为主要燃料，也可使用油和天然气等燃料。

燃料通过燃料供给系统输送到锅炉中进行燃烧。

同时，火力发电厂还需要使用大量的水作为冷却介质，用于冷却锅炉和汽轮机。

其次是燃烧产热。

燃料在燃烧室中燃烧产生高温高压燃气，同时释放出大量的热能。

燃烧室内的燃烧反应需要通过空气和燃料的充分混合来实现，以确保燃烧的充分和高效。

然后是蒸汽发电。

燃烧后产生的高温高压燃气通过锅炉内的热交换器，将热能传递给流经其中的水，使水变成蒸汽。

蒸汽被导向汽轮机，通过向汽轮机提供动力驱动汽轮机旋转。

汽轮机与发电机相连，使得汽轮机的旋转运动转化为电能，最终输出电力。

最后是废气排放净化。

在燃烧过程中，除了石煤等固体废物外，还会产生大量的废气，其中含有二氧化硫、氮氧化物、碳氢化合物等有害物质。

火力发电厂通过排气系统将废气排放到大气中，同时需要进行废气净化处理，以达到排放标准。

常用的废气处理技术包括脱硫、脱硝和除尘等。

火力发电厂的优点主要体现在其可靠性和装机容量大。

相较于风力发电和太阳能发电等可再生能源，火力发电厂不受时间和地域的限制，能够稳定供应大量的电力需求。

火力发电厂的装机容量也很大，能够满足大型工业和城市的电力需求。

然而，火力发电厂也存在一些问题。

首先，燃料的燃烧会产生大量的二氧化碳等温室气体，对环境造成污染和气候变化影响。

其次，燃烧废弃物如煤灰和燃烧废气中的有害物质对环境和人体健康都会造成一定的危害。

另外，火力发电厂需要大量的水资源作为冷却介质，可能对周围水资源造成一定的影响。

综上所述，火力发电厂是一种重要的电力供应方式，通过燃烧燃料产生热能驱动汽轮机发电。

火力发电厂具有可靠性高、装机容量大等优点，但也要面对燃烧产生的污染问题和对水资源的依赖。

随着清洁能源的发展，未来火力发电厂也将逐渐向更环保、高效的方向发展。
