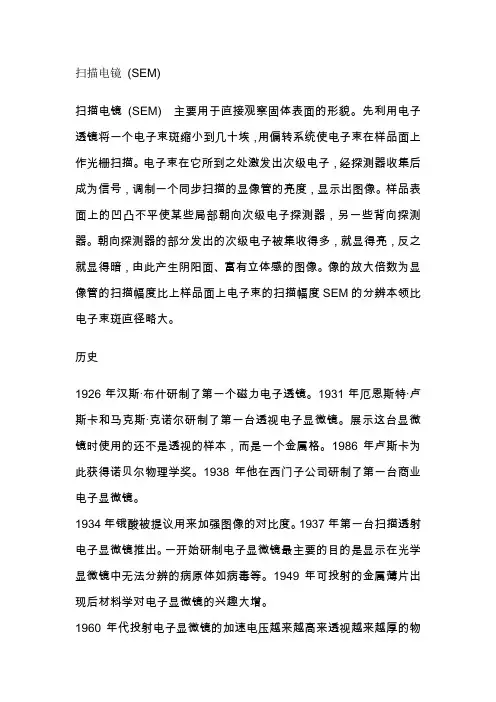

扫描电镜(SEM)扫描电镜(SEM)主要用于直接观察固体表面的形貌。

先利用电子透镜将一个电子束斑缩小到几十埃，用偏转系统使电子束在样品面上作光栅扫描。

电子束在它所到之处激发出次级电子，经探测器收集后成为信号，调制一个同步扫描的显像管的亮度，显示出图像。

样品表面上的凹凸不平使某些局部朝向次级电子探测器，另一些背向探测器。

朝向探测器的部分发出的次级电子被集收得多，就显得亮，反之就显得暗，由此产生阴阳面、富有立体感的图像。

像的放大倍数为显像管的扫描幅度比上样品面上电子束的扫描幅度SEM的分辨本领比电子束斑直径略大。

历史1926年汉斯·布什研制了第一个磁力电子透镜。

1931年厄恩斯特·卢斯卡和马克斯·克诺尔研制了第一台透视电子显微镜。

展示这台显微镜时使用的还不是透视的样本，而是一个金属格。

1986年卢斯卡为此获得诺贝尔物理学奖。

1938年他在西门子公司研制了第一台商业电子显微镜。

1934年锇酸被提议用来加强图像的对比度。

1937年第一台扫描透射电子显微镜推出。

一开始研制电子显微镜最主要的目的是显示在光学显微镜中无法分辨的病原体如病毒等。

1949年可投射的金属薄片出现后材料学对电子显微镜的兴趣大增。

1960年代投射电子显微镜的加速电压越来越高来透视越来越厚的物质。

这个时期电子显微镜达到了可以分辨原子的能力。

1980年代人们能够使用扫描电子显微镜观察湿样本。

1990年代中电脑越来越多地用来分析电子显微镜的图像，同时使用电脑也可以控制越来越复杂的透镜系统，同时电子显微镜的操作越来越简单。

衬度（反差）的来源扫描电镜除次级电子外，用背散射电子（经过多次散射后又从试样表面出来的入射电子）成像可辨别原子序数的差别。

用标识X 射线成像可辨别元素分布。

其他效应如阴极荧光、电子束诱导电流在半导体材料和器件中有其应用。

用电子沟道效应可得出晶体取向信息。

在电子显微镜中样本必须在真空中观察，因此无法观察活样本。

扫描电镜（SEM）简介扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种利用电子束对样品表面进行扫描的显微镜。

相比传统的光学显微镜，SEM具有更高的分辨率和更大的深度视野，使得它成为材料科学、生命科学和物理科学等领域中常用的研究工具。

SEM通过利用电子多次反射，将样品表面的形貌细节放大数千倍，可以观察到微观结构，比如表面形态、粗糙度、纳米级颗粒等。

SEM通常需要真空环境下操作，因为电子束在大气压下很快会失去能量而无法达到高分辨率。

工作原理SEM的工作原理可以简单地分为以下几步：1.电子发射：SEM中，通过热发射或场发射的方式产生电子束。

这些电子被加速器加速，形成高速的电子流。

电子束的能量通常在10-30 keV之间。

2.样品照射：电子束通过一个聚焦系统照射到样品表面。

电子束与样品原子发生相互作用，从而产生各种现象，比如电子散射、透射和反射。

3.信号检测：样品与电子束发生相互作用后，产生的信号会被探测器捕获。

常见的SEM信号检测器包括二次电子检测器和反射电子检测器。

这些探测器可以测量电子信号的强度和性质。

4.信号处理和图像生成：SEM通过对探测到的信号进行处理和放大，生成图像。

这些图像可以显示出样品表面的微观结构和形貌。

应用领域SEM在许多科学领域中都有广泛的应用。

以下是一些常见的应用领域：材料科学SEM可以用于研究材料的结构和形态。

它可以观察微观缺陷、晶体结构、纳米颗粒等材料细节。

这对于材料工程师来说非常重要，可以帮助他们改进材料的性能和开发新的材料。

生命科学SEM可以用于观察生物样品的微观结构。

比如，它可以观察细胞的形态、细胞器的分布和细胞表面的纹理。

这对于生物学家来说非常重要，可以帮助他们了解生物体的结构和功能。

纳米科学SEM在纳米科学领域中也有广泛的应用。

通过SEM可以对纳米材料进行表面形貌和结构的观察。

它可以显示出纳米结构的细节，帮助科学家研究纳米颗粒的组装、层析和相互作用等现象。

扫描电子显微镜（SEM）-2017简介扫描电子显微镜（SEM）是一种最早应用于材料科学和生物学等领域的显微镜之一。

SEM通过使用电子来成像，所以它可以得到比光学显微镜更高的分辨率，同时也在表面形貌和结构等方面有更好的表现。

本文旨在介绍SEM的基本原理、工作方式、应用领域和标准维护过程，以及一些商用SEM设备的主要特点和性能。

原理和工作方式SEM使用常规的电子枪作为其光源。

电子从电子枪发射出来，经过一系列电子透镜聚焦到一点，然后该电子点射出的电子与样品表面交互，最后通过探测器（如SE和BSE）进行检测，并转换成数字信号。

扫描电子过程中，样品表面的原子会因为电子束的作用而失去一部分能量，电子束作用区的电子动量将成为SEM获得的电子显微镜图像中最表现显著的特征之一。

SEM与传统的TEM不同，它没有上下透射的概念，而是以横向扫描的方式来获取样品表面的信息。

应用领域SEM通常被应用于不同领域，主要有以下几个方面：材料科学领域通常在金属、聚合物、纳米材料、陶瓷和复合材料等方面使用。

SEM可用于观察微观结构和表面形貌，如纳米颗粒的分布、纤维的形态、孔洞的分布、氧化物颗粒的分布等。

生命科学领域SEM在生物学领域中的应用也非常广泛，用于观察透明细胞、组织切片、骨质等复杂形态样本等。

SEM较常见的应用是对生物细胞和组织切片的观察。

生物细胞和组织切片通常首先需要用特殊的电解质和表面处理来帮助利用SEM进行成图，然后可以观察到细胞内的结构細胞质及其细胞器、核和其他膜平面结构等更深的结构。

地质、地理与环境科学SEM也广泛用于地质学、地理学和环境科学等领域，如岩石、土壤、矿物和微生物的形态观察、纤维、病毒和细菌的形态观察等。

维护要确保SEM在使用时保持正确的运行状态以达到最佳的成像效果，必须对所涉及的设备和工作进程进行标准维护和定期检查。

下面简单列举一些常见的标准维护过程：•清洗SEM并反射性地定期查看SEM工作观察部件。

简述扫描电子显微镜（SEM）
扫描电子显微镜（SEM）是1965年发明的较现代的细胞生物学研究工具，主要是利用二次电子信号成像来观察样品的表面形态，即用极狭窄的电子束去扫描样品，通过电子束与样品的相互作用产生各种效应，其中主要是样品的二次电子发射。

二次电子能够产生样品表面放大的形貌像，这个像是在样品被扫描时按时序建立起来的，即使用逐点成像的方法获得放大像。

扫描电镜的结构主要包括：
1.真空系统和光源系统；
2.电子光学系统——电子强、电磁透镜、扫描线圈、样品室；
3.信号放大系统。

扫描电镜的优点是：
1.有较高的放大倍数，20-20万倍之间连续可调；
2.有很大的景深，视野大，成像富有立体感，可直接观察各种试样凹凸不平表面的细微结构；
3.试样制备简单。

扫描电镜的应用范围是：
1.生物——种子、花粉、细菌……
2.医学——血球、病毒……
3.动物——大肠、绒毛、细胞、纤维……
4.材料——陶瓷、高分子、粉末、金属、金属夹杂物、环氧树脂……
5.化学、物理、地质、冶金、矿物、污泥（杆菌）、机械、电机及导电性样品，如半导体(IC、线宽量测、断面、结构观察……）电子材料等。

主流厂家：
美国FEI（赛默飞）——Apreo SEM扫描电镜
德国蔡司——EVO MA 25/LS 25
日本日立——TM4000、SU8220，SU8230，SU8240日本电子——JSM-7900F 热场发射扫描电子显微镜捷克TESCAN——S8000系列
韩国COXEN——CX-200系列
中科院KYKY——KYKY-2800系列。

扫描电镜SEM&透射电镜TEM简介1. 光学显微镜以可见光为介质，电子显微镜以电子束为介质，由于电子束波长远较可见光小，故电子显微镜分辨率远比光学显微镜高。

光学显微镜放大倍率最高只有约1500倍，扫描式显微镜可放大到10000倍以上。

2. 根据de Broglie波动理论，电子的波长仅与加速电压有关：λe=h / mv= h / (2qmV)1/2=12.2 / (V)1/2 (Å)在 10 KV 的加速电压之下，电子的波长仅为0.12Å，远低于可见光的4000 - 7000Å，所以电子显微镜分辨率自然比光学显微镜优越许多，但是扫描式电子显微镜的电子束直径大多在50-100Å之间，电子与原子核的弹性散射 (Elastic Scattering) 与非弹性散射(Inelastic Scattering) 的反应体积又会比原有的电子束直径增大，因此一般穿透式电子显微镜的分辨率比扫描式电子显微镜高。

3. 扫描式显微镜有一重要特色是具有超大的景深(depth of field)，约为光学显微镜的300倍，使得扫描式显微镜比光学显微镜更适合观察表面起伏程度较大的样品。

4. 扫描式电子显微镜，其系统设计由上而下，由电子枪 (Electron Gun) 发射电子束，经过一组磁透镜聚焦 (Condenser Lens) 聚焦后，用遮蔽孔径 (Condenser Aperture) 选择电子束的尺寸(Beam Size)后，通过一组控制电子束的扫描线圈，再透过物镜 (Objective Lens) 聚焦，打在样品上，在样品的上侧装有讯号接收器，用以择取二次电子 (Secondary Electron) 或背向散射电子 (Backscattered Electron) 成像。

5. 电子枪的必要特性是亮度要高、电子能量散布 (Energy Spread) 要小，目前常用的种类计有三种，钨(W)灯丝、六硼化镧(LaB6)灯丝、场发射 (Field Emission)，不同的灯丝在电子源大小、电流量、电流稳定度及电子源寿命等均有差异。

扫描电镜分析简介
扫描电镜（Scanning Electron Microscope，简称SEM）是一种高分辨力电子显微镜技术，它是研究尺度上非常小的目标物质的分子结构的工具。

它的发展是电镜发展的新一步，因为它不仅可以观察物体的表面和形状，而且能够潜入表面深处，甚至可以分析其化学成分。

SEM技术的原理主要是使用激光束来照射样品表面，激光束穿过空气层在样品表面受到反弹，经过反弹的激光首先进入到放大镜系统，再经过扫描器激光射频控制，发射到样品表面，进而可以获得样品表面的高分辨率图像。

扫描电子显微镜是由支持用空气压进行绝缘的真空容器、电子源、偏振器、扫描仪和控制系统组成的一个设备。

它的真空容器由一个金属模型和一个电子枪组成，具有十几个测量系统，而电子源能够将千万伏特的电源供给给电子枪，使其产生电子束，该电子束射向样品，使样品表面放射出可以记录观测的电子信号。

扫描电镜分析简介扫描电镜（Scanning Electron Microscopy，SEM）是一种常用的材料分析技术，通过表面扫描电子束所产生的电子与样品表面相互作用，测量和分析电子束与样品之间的相互作用现象，得到图像和各种表征参数，从而实现对样品微观结构的观察和分析。

SEM的工作原理是将样品置于真空条件下，利用电子枪产生高能电子束，以扇形或螺旋形的方式扫描在样品表面，当电子束与样品相互作用时，部分电子进入样品表面产生的电子云，将原本在电子束路径上不可见的电子转化为可见的信号。

这种信号包括二次电子（Secondary Electrons, SE）和反射电子（Backscattered Electrons, BSE）两种，二次电子主要来自于样品表面物质的元素分布和拓扑结构，反射电子则主要来自于电子束与原子核的碰撞反射。

通过收集、放大和检测这些反射电子，就可以获取样品的电子图像。

SEM与传统的光学显微技术相比，具有以下优点：1.高分辨率：SEM的分辨率可达到亚纳米级别，能够观察到更小的细节和粒子。

2.能够观察非导电材料：相对于传统的透射电镜，SEM可以直接观察非导电材料，不需要特殊的样品制备。

3.大深度焦距：SEM具有较大的深度焦距，可以获得更清晰的三维像。

4.显示能力强：SEM可以生成高对比度的图像，并且具有较强的深度感。

5.多功能性：SEM除了观察样品表面形貌外，还可以进行成分分析、晶体结构分析、导电性测量等多种功能。

SEM主要应用于材料研究、生物医学、纳米科学等领域。

在材料研究中，SEM常用于观察材料的晶体形貌、断口形貌、金属表面的腐蚀和磨损等。

在纳米科学领域，SEM可以用于观察纳米材料的形貌和尺寸分布，同时还可以通过能谱分析技术，得到不同区域的元素组成。

在生物医学中，SEM可以观察细胞结构、病毒和细菌等微生物形态特征，对研究细胞生物学、病理学等具有重要意义。

为了更好地进行SEM分析，需要注意以下几个方面的问题：1.样品制备：样品要求具有一定的导电性，通常需要进行金属镀膜或者冷冻干燥等处理才能满足要求。

扫描电子显微镜(SEM)介绍(SEM)扫描电子显微镜的设计思想和工作原理，早在1935年便已被提出来了。

1942年，英国首先制成一台实验室用的扫描电镜，但由于成像的分辨率很差，照相时间太长，所以实用价值不大。

经过各国科学工作者的努力，尤其是随着电子工业技术水平的不断发展，到1956年开始生产商品扫描电镜。

近数十年来，扫描电镜已广泛地应用在生物学、医学、冶金学等学科的领域中，促进了各有关学科的发展。

目录扫描电镜的特点扫描电镜的结构工作原理扫描电镜的特点和光学显微镜及透射电镜相比，扫描电镜SEM（Scanning Electron Microscope）具有以下特点：(一) 能够直接观察样品表面的结构，样品的尺寸可大至120mm×80mm×50mm。

(二) 样品制备过程简单，不用切成薄片。

(三) 样品可以在样品室中作三度空间的平移和旋转，因此，可以从各种角度对样品进行观察。

(四) 景深大，图象富有立体感。

扫描电镜的景深较光学显微镜大几百倍，比透射电镜大几十倍。

(五) 图象的放大范围广，分辨率也比较高。

可放大十几倍到几十万倍，它基本上包括了从放大镜、光学显微镜直到透射电镜的放大范围。

分辨率介于光学显微镜与透射电镜之间，可达3nm。

(六) 电子束对样品的损伤与污染程度较小。

(七) 在观察形貌的同时，还可利用从样品发出的其他信号作微区成分分析。

扫描电镜的结构1．镜筒镜筒包括电子枪、聚光镜、物镜及扫描系统。

其作用是产生很细的电子束(直径约几个nm)，并且使该电子束在样品表面扫描，同时激发出各种信号。

2．电子信号的收集与处理系统在样品室中，扫描电子束与样品发生相互作用后产生多种信号，其中包括二次电子、背散射电子、X射线、吸收电子、俄歇(Auger)电子等。

在上述信号中，最主要的是二次电子，它是被入射电子所激发出来的样品原子中的外层电子，产生于样品表面以下几nm至几十nm的区域，其产生率主要取决于样品的形貌和成分。

扫描电子显微镜(Scanning Electronic Microscopy, SEM) 扫描电镜(SEM)就是介于透射电镜与光学显微镜之间的一种微观性貌观察手段,可直接利用样品表面材料的物质性能进行微观成像。

扫描电镜的优点就是,①有较高的放大倍数,20-20万倍之间连续可调;②有很大的景深,视野大,成像富有立体感,可直接观察各种试样凹凸不平表面的细微结构;③试样制备简单。

目前的扫描电镜都配有X射线能谱仪装置,这样可以同时进行显微组织性貌的观察与微区成分分析,因此它就是当今十分有用的科学研究仪器。

电子束与固体样品的相互作用扫描电镜从原理上讲就就是利用聚焦得非常细的高能电子束在试样上扫描,激发出各种物理信息。

通过对这些信息的接受、放大与显示成像,获得对就是试样表面性貌的观察。

具有高能量的入射电子束与固体样品的原子核及核外电子发生作用后,可产生多种物理信号如下图所示。

电子束与固体样品表面作用时的物理现象一、背射电子背射电子就是指被固体样品原子反射回来的一部分入射电子,其中包括弹性背反射电子与非弹性背反射电子。

弹性背反射电子就是指倍样品中原子与反弹回来的,散射角大于90度的那些入射电子,其能量基本上没有变化(能量为数千到数万电子伏)。

非弹性背反射电子就是入射电子与核外电子撞击后产生非弹性散射,不仅能量变化,而且方向也发生变化。

非弹性背反射电子的能量范围很宽,从数十电子伏到数千电子伏。

从数量上瞧,弹性背反射电子远比非弹性背反射电子所占的份额多。

背反射电子的产生范围在100nm-1mm深度,如下图所示。

电子束在试样中的散射示意图背反射电子产额与二次电子产额与原子序束的关系背反射电子束成像分辨率一般为50-200nm(与电子束斑直径相当)。

背反射电子的产额随原子序数的增加而增加(右图),所以,利用背反射电子作为成像信号不仅能分析新貌特征,也可以用来显示原子序数衬度,定性进行成分分析。

二、二次电子二次电子就是指背入射电子轰击出来的核外电子。
