2 裂纹与断口分析

解理裂理断口的异同
理解裂纹和断口之间的异同，需要先理解它们分别的定义。

裂纹是材料内部的一种缺陷，是一个或多个深度为d、长度为a、呈簿状或线状的平行于材料表面的缺陷。

裂纹是材料内部
的应力集中区域，当外部载荷作用于材料时，容易导致裂纹扩展并最终造成断裂。

断口是材料在受到外界力或其他作用下，由于裂纹扩展或其他原因而发生的断裂。

断口是指材料在断裂过程中产生的两侧断开的表面。

下面是裂纹和断口之间的异同点：
相同点：
1. 裂纹和断口都与材料的断裂有关，都意味着材料的破坏或损伤。

2. 裂纹和断口都是材料内部应力和外部载荷之间的结果。

不同点：
1. 裂纹是材料内部的一种缺陷，是一个或多个平行于材料表面的缺陷。

而断口是材料在受到外界力或其他作用下发生的破裂，是裂纹扩展或其他原因导致的两侧断开的表面。

2. 裂纹是发生在材料内部的，不易直接观察到。

而断口是发生在材料的表面上，可以直接观察到。

3. 裂纹是由于材料的缺陷或不均匀应力引起的，对材料的强度和寿命有重要影响。

而断口则是裂纹扩展到一定程度时，材料
失去了连续性，无法继续承载外部载荷。

4. 裂纹可以通过检测方法（如超声波检测）来发现和定位。

而断口通常可以通过肉眼观察或显微镜来观察和分析。

综上所述，裂纹和断口是材料断裂过程中的两个关键概念，裂纹是材料内部的缺陷，断口则是裂纹扩展到一定程度后的破裂表面。

它们在形成原因、位置和观察方法等方面都有不同。

金属材料断口分析的步骤与方法金属材料断口分析是一项综合性很强的技术分析工作，通常需要采用多种仪器联合测试检验的结果，从宏观到微观，从定性到定量进行研究分析。

因此，需要严格的科学态度和有步骤的操作。

断口分析的步骤包括：选择、鉴定、保存和清洗试样；宏观检验和分析断裂表面、二次裂纹以及其他表面现象；微观检验和分析；金相剖面的检验和分析以及化学分析；断口定量分析，如断裂力学方法；模拟试验等。

在进行断裂构件的处理和断口的保存时，需要采取措施把断口保存好并尽快制定分析计划。

对于不同情况下的断口，应采用不同的方法进行处理。

例如，对于大气中的新鲜断口，应立即放入干燥器内或真空干燥器内而不必清洗；对于带有油污的断口，应先用有机溶剂溶去油污，最后用无水乙醇清洗吹干；在腐蚀环境下发生断裂的断口，则需要进行产物分析。

通常可以采用X射线、电子探针、电子扫描显微镜或俄歇能谱仪进行产物分析，得出结论后再去掉产物观察断口形貌。

总之，断口分析是一项重要的金属材料分析技术，需要严格的科学态度和有步骤的操作。

去除腐蚀产物的方法之一是干剥法。

使用醋酸纤维纸（AC纸）进行清理是最有效的方法之一，特别是在断口表面已经受到腐蚀的情况下。

将一条厚度约为1mm的AC纸放入丙酮中泡软，然后放在断口表面上。

在第一张条带的背后衬上一块未软化的AC纸，然后用夹子将复型牢牢地压在断口表面上。

干燥后，使用小镊子将干复型从断口上揭下来。

如果断口非常污染，可以重复操作，直到获得一个洁净无污染的复型为止。

这种方法的一个优点是，它可以将从断口上除去的碎屑保存下来，以供以后鉴定使用。

此外，还可以使用复型法来长期保存断口。

断口表面不能使用酸溶液清洗，因为这会影响断口分析的准确性。

对于在潮湿空气中暴露时间比较长、锈蚀比较严重的断口，以及高温下使用的有高温氧化的断口，一定要去除氧化膜后才能观察，以避免假象。

如果一般有机溶液、超声波洗涤和复型都不能洁净断口表面，可以采用化学清洗。

原始资料收集及失效件初步检查
枪管加工工艺 枪管材料：30CrNi2WVA 军工钢(GJB) 长：111 mm 内径：9mm 壁厚：115 mm (内壁镀铬,有6条膛线) 原材料由φ42 mm的棒材通过锻造改拔成φ28 mm 的棒材,然后经以下工艺流程制成枪管成品: 下料→调质→深孔钻→电解抛光→挤丝→去应力→ 机加工→热处理→校直→机加工→酸洗(去除氧化膜) → 镀铬→打高压弹→磁粉探伤→检验→入成品库
失效机理分析及模拟验证 模拟验证试验
取20根与断裂枪管同状态的枪管进行校直模拟试验,对 枪管施加约1 t的压力使其变形,然后进行校直(以上工艺与 实际校直工序相同),校直后进行磁粉探伤,没有发现裂纹,因 此断裂不是由于校直裂纹扩展引起的。 探伤后,所有样品放在酸洗液(去除氧化膜酸溶液)中浸 30 min,取出后清洗并放置24 h,然后再次进行探伤, 5根枪 管出现了裂纹,长度在0.5-1cm之间,裂纹源在校直压点截面 的两侧,两侧均有裂纹产生。 对裂纹枪管进行高压试验,枪管马上断裂,其断口的宏观、 微观形貌与失效件基本一致,说明裂纹是由应力腐蚀引起的。
断口分析 断口宏观分析
宏观断口观察发现裂纹源在枪管内表面阴、阳线的交 界线上,裂纹扩展部分有明显的放射条纹,裂纹以裂源为中 心呈弧形向外扩展,最终断裂部位有明显的剪切唇。 用显微镜观察裂纹,发现裂纹源部分有约0.02 mm深 的渗铬层(图5白色部位),明显大于整体渗铬层深度(0.01 mm),说明枪管在内膛镀铬前已经产生了裂纹。
失效件初步检查
断裂枪管的裂纹都出现在管中部(图1),即进行校直时 的压点处。裂纹源在枪管内壁阴线与阳线的交界线上,成曲 线向外扩展,裂纹长度在410cm左右。根据断口的宏观形貌 (图2),可发现断口为脆性断口,裂源区、扩展区和瞬断区分 明。

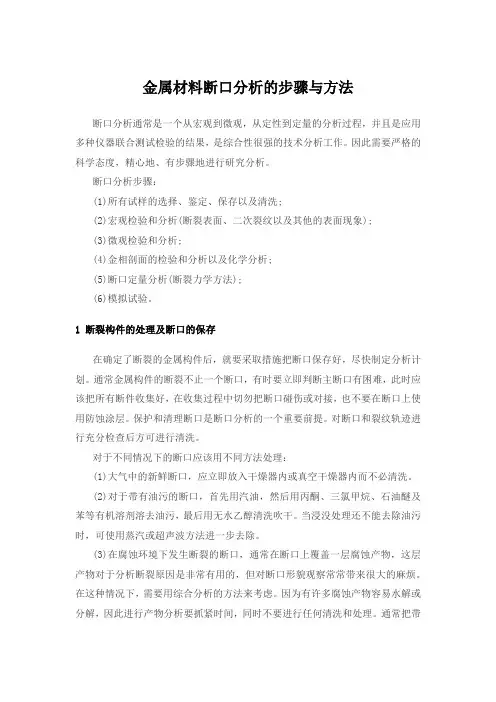

金属材料断口分析的步骤与方法断口分析通常是一个从宏观到微观，从定性到定量的分析过程，并且是应用多种仪器联合测试检验的结果，是综合性很强的技术分析工作。

因此需要严格的科学态度，精心地、有步骤地进行研究分析。

断口分析步骤：(1)所有试样的选择、鉴定、保存以及清洗;(2)宏观检验和分析(断裂表面、二次裂纹以及其他的表面现象);(3)微观检验和分析;(4)金相剖面的检验和分析以及化学分析;(5)断口定量分析(断裂力学方法);(6)模拟试验。

1 断裂构件的处理及断口的保存在确定了断裂的金属构件后，就要采取措施把断口保存好，尽快制定分析计划。

通常金属构件的断裂不止一个断口，有时要立即判断主断口有困难，此时应该把所有断件收集好，在收集过程中切勿把断口碰伤或对接，也不要在断口上使用防蚀涂层。

保护和清理断口是断口分析的一个重要前提。

对断口和裂纹轨迹进行充分检查后方可进行清洗。

对于不同情况下的断口应该用不同方法处理：(1)大气中的新鲜断口，应立即放入干燥器内或真空干燥器内而不必清洗。

(2)对于带有油污的断口，首先用汽油，然后用丙酮、三氯甲烷、石油醚及苯等有机溶剂溶去油污，最后用无水乙醇清洗吹干。

当浸没处理还不能去除油污时，可使用蒸汽或超声波方法进一步去除。

(3)在腐蚀环境下发生断裂的断口，通常在断口上覆盖一层腐蚀产物，这层产物对于分析断裂原因是非常有用的，但对断口形貌观察常常带来很大的麻烦。

在这种情况下，需要用综合分析的方法来考虑。

因为有许多腐蚀产物容易水解或分解，因此进行产物分析要抓紧时间，同时不要进行任何清洗和处理。

通常把带有腐蚀产物的断口试样，先用X射线、电子探针、电子扫描显微镜或俄歇能谱仪进行产物分析，得出结论后去掉产物再观察断口形貌。

去掉腐蚀产物有时可采用干剥法。

用醋酸纤维纸(称AC纸，由7%的醋酸纤维素、丙酮溶液制成厚度0.1～1mm的均匀薄膜)复型进行清理是最有效的方法之一，尤其是断口表面已经受到腐蚀的时候。
