当前位置：文档之家 ›  裂纹与断口分析ppt课件

裂纹与断口分析ppt课件

  • 格式：ppt
  • 大小：13.61 MB
  • 文档页数：16

下载文档原格式

  / 16

合集下载

断口学ppt课件

断口学ppt课件
15
16
17
18
6.1 韧性断裂的机理及其影响因素
6.1.1 单晶的韧性断裂现象 6.1.2 多晶的断裂现象
19
20
21
22
6.1 韧性断裂的机理及其影响因素
6.1.4 韧性断裂的影响因素 结构特征：fcc bcc hcp 晶粒大小：晶粒细化，韧脆转移温度降低，韧性提高 杂质、第二相 应力状态及应变速率：拉应力、压应力 形变温度及环境
（1）对材料塑性的诊断 可以根据断口上纤维区、放射区、剪切唇区等三个区域
的相对大小、纤维区纤维的长短、颈缩的大小和韧窝的尺寸。 （2）对载荷类型的判断 静拉伸应力—杯锥状或45°切断断口 静压缩应力—45°切断断口 静扭转应力—与扭转成90°断口
42
43
44
6.2 韧性断口的特征和诊断
6.2.3 韧性断口的诊断 韧性断口形成原因的诊断
23
6.2 韧性断口的特征和诊断
6.2.1 韧性断口的宏观特征
24
25
6.2 韧性断口的特征和诊断
6.2.2 韧性断口的微观特征 滑移分离
26
6.2 韧性断口的特征和诊断
6.2.2 韧性断口的微观特征 韧窝
27
6.2 韧性断口的特征和诊断
6.2.2 韧性断口的微观特征 韧窝形成机理
空洞聚集，即显微空洞生核、长大、集聚直至断裂。
28
29
30
31
6.2 韧性断口的特征和诊断
6.2.2 韧性断口的微观特征 韧窝的形状
32
33
34
35
36
6.2 韧性断口的特征和诊断
6.2.2 韧性断口的微观特征 韧窝的尺寸

金属材料的裂纹与断口分析资料

金属材料的裂纹与断口分析资料

out
基本原则→用尽可能简单的仪器 得到满意的结果!
16
断口形貌观察工具的特性比较
out
17
第二节 裂纹分析
工艺裂纹
金属零件在各种加工过程中产生的裂 纹(如:铸造裂纹、焊接裂纹、白点、热处 理裂纹等), 往往是零件的断裂源。
金属零件在使用过程中产生的裂纹 ,如:应力腐蚀裂纹(包括氢脆裂纹) 、 疲劳裂纹和蠕变裂纹。
① 韧性断裂与断口特征
（屈服强度）
机 理
out
7
(微观）
out
(宏观）
8
② 脆性断裂与断口特征
(宏观）
out
Q：何种晶体结构材料易出现脆性断裂？
9
薄板表面
薄板侧面-断口
out
10
b. 按裂纹扩展路径分类
沿 晶
混 晶
穿 晶
out
11
c. 按裂纹机制分类
out
12
out
13
d.按受力状态不同分类
河海大学力学与材料学院硕士课程
金属材料失效分析
（Failure analysis of metallic materials）
第2 讲 裂纹与断口分析
out
第2讲 裂纹与断口分析
第一节 裂纹与断口 第二节 裂纹分析
第三节 断口分析
out
2
第一节 裂纹与断口
1.1 裂纹与断口的本质
裂纹(裂缝)
完整金属在应力作用下, 某些薄弱部位发生局部破裂而 形成的一种不稳定缺陷。 • 直接破坏材料的连续性 • 应力集中(多数裂纹尾端较尖锐) → 金属发生低应力下破坏
e. 按环境介质不同分类
out
14
f. 按服役条件分类

金属材料的裂纹与断口分析

金属材料的裂纹与断口分析

断裂源区的位置、数量及精裂品课纹件 扩展方向等。
33
金属断口宏观分析的依据主要有：断口的颜 色、花纹、粗糙程度、边缘情况、位置等。
静载拉伸断口
out
精品课件
34
纤维区吸收大量塑性变形功而丧失金属光泽
韧性断裂
out
脆性断裂
精品课件
拉伸试 样的断 口比较
(确定断裂路径与组织关系) 5. 失效类型确定和失效原因判断
out
精品课件
21
3.1 断口样品的制备与保存
a. 断口样品的选取
b. 断口样品的切割
out
精品课件
22
判定主裂纹的方法
将散落断口拼合， 检验断口，氧
测量其几何形状变 化最严重区为
化，变形量最大的 最先断裂区
为主裂纹。
（主裂纹形成）
out
河海大学力学与材料学院硕士课程
金属材料失效分析
（Failure analysis of metallic materials）
第2讲 裂纹与断口分析
out
精品课件
第2讲 裂纹与断口分析
第一节 裂纹与断口 第二节 裂纹分析 第三节 断口分析
out
精品课件
2
第一节 裂纹与断口
1.1 裂纹与断口的本质
裂纹(裂缝)
完整金属在应力作用下, 某些薄弱部位发生局部破裂而
形成的一种不稳定缺陷。
• 直接破坏材料的连续性 • 应力集中(多数裂纹尾端较尖锐)
→ 金属发生低应力下破坏
实际金属零件中不可避免存在各种微裂纹。
可能产生于工艺或使用过程中,在特定载荷或环境条件
下逐渐产生并逐渐长大,一旦扩展到临界尺寸,零件即发生完

失效分析裂纹分析技术ppt课件

失效分析裂纹分析技术ppt课件
3. 裂纹的形貌分析
裂纹的宏观分析 裂纹的微观分析
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
裂纹一般容易产生于尖角、转折或几何尺 寸突然变化处等应力集中部位，受力最大 部位，焊缝熔合区等组织薄弱部位和材料 缺陷处。结合裂纹的外观形貌、张开情况 和匹配情况，可诊断出裂纹的类型和起始 源区。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
裂纹微观分析技术
在微观上，裂纹源区一般均是材料的薄弱环 节，如零件的表面或次表面及应力集中处 和材料缺陷处(有时可见到明显的缺陷)。对 于一条主裂纹，由粗到细的形态就是裂纹 的扩展过程。当存在放射状微裂纹时，其 收敛点位置即为裂纹源。
① 材质原因引起的裂纹
金属的表面缺陷，如夹砂、斑疤、划痕、 折迭、氧化、脱碳和粗晶环等 金属的内部缺陷，如缩孔、气泡、疏橙、 偏析、夹杂物、白点、过热、过烧和发纹 等 不仅本身直接破坏金属的连续性，降低材 料的强度和韧性，而且往往在这些缺陷周 围造成很大的应力集中，使得材料在很低 的平均应力下产生裂纹。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
•裂纹的宏观形貌
常见的裂纹向裂纹 辐射状裂纹 弧形裂纹
① 龟裂纹外观形貌类似于龟壳网络状分布的一类 裂纹。龟裂纹一般是一种表面沿晶裂纹，深度不大。 由于零件表面(或晶界)的成分、组织、性能

裂纹与断口分析ppt课件

裂纹与断口分析ppt课件

得到满意的结果!
16
断口形貌观察工具的特性比较
17
第二节 裂纹分析
工艺裂纹 金属零件在各种加工过程中产生的裂 纹(如:铸造裂纹、焊接裂纹、白点、热处 理裂纹等), 往往是零件的断裂源。
使用裂纹 金属零件在使用过程中产生的裂纹, 如:应力腐蚀裂纹(包括氢脆裂纹) 、 疲劳裂纹和蠕变裂纹。
拉伸
18
扭转
3
金属构件在应力作用下分离为
断 口 互不相连的两个或两个以上部分,断
裂处暴露出的自然表面(即裂纹扫过 的面积)称为断口。
形貌特征→裂纹扩展留下的痕迹。
•与断裂过程有关信息的直接记录 (忠实记录者和见证者)
• 判别失效原因的有利证据 (根据断口主裂纹判别裂纹源)
4
金属材料的断裂过程
三个阶段：---裂纹萌生； ---裂纹亚稳扩展及失稳扩展； ---断裂。
2.1 裂纹分析思路与内容
残骸拼合、复原
肇事件判断
主裂纹判断 裂纹源位置
裂纹萌生位置 裂纹源特征
裂纹源附近状况
19
2.2 主裂纹与裂纹源位置的确定
裂纹源 通常起源于零件的应力集中处,或材 料缺陷(裂纹处) 。通常主裂纹较二次裂纹宽而 长,裂纹源区一定在主裂纹上,且在二次裂纹扩
展的反方向上(如图) ----多枝型法。
贝纹花样法
25
碎块拼凑法
从碎块拼形的大小或 密合程度可判别那个是先 断开的。(A裂纹密合程度 差，是先断开的) 。
人字形法
• 当表面无应力集中, 裂纹源区在两组“人”字形的汇 合处，即“人”字上部指向裂源。 • 若表面有应力集中（存在缺口），“人”字下部指向 裂源。
26
美国顺纳德球形储氢压力容器 碎片拼合后的一个视图

2 裂纹与断口分析

2 裂纹与断口分析

out
基本原则→用尽可能简单的仪器 得到满意的结果!
16
断口形貌观察工具的特性比较
out
17
第二节 裂纹分析
工艺裂纹
金属零件在各种加工过程中产生的裂 纹(如:铸造裂纹、焊接裂纹、白点、热处 理裂纹等), 往往是零件的断裂源。
金属零件在使用过程中产生的裂纹 ,如:应力腐蚀裂纹(包括氢脆裂纹) 、 疲劳裂纹和蠕变裂纹。
单一滑移系启动
纯剪切断口
out常发生在滑移形变不受约束或约束较
小的情况。如:平板承受拉伸载荷，薄壁容 器过载, 器壁承受双向拉伸载荷。
工程构件中常出现的两种
韧性断裂宏观形貌
36
韧性断口宏现形貌 非杯-锥状
有外周缺口圆棒试样
厚板
放 射 区 增 加
薄板
out
37
脆性断裂的断口宏观形貌
大多数是穿晶解理型的，其断口的宏观形 貌具有两个明显的特征: 小刻面 由于各晶粒解理面与断裂面位向不 相同，若把断口放在手中旋转时，将闪闪发光， 像存在许多分镜面似的。 人字条纹或山形条纹 随着裂纹的发展，由 断裂源点形成的人字 纹“或山形纹”变粗( 图中箭头指示方向为 裂纹扩展方向)。
贝纹花样法
在断口上若有疲劳 的贝纹线，则根据疲劳条 纹的弧线确定疲劳源。
源区
out
疲劳断口的贝纹线，从裂纹源呈放射状
28
c. 断口样品的清洗和保存
带灰尘或其他附着物的断口
out
29
清洁断口
带油污的断口
out
30
锈蚀较严重的断口
out
31
在腐蚀环境下断裂的断口
out
32
3.2 宏观断口分析
out

故障分析基础PPT课件

故障分析基础PPT课件

一、 疲劳断裂的基本类型
1．按产生原因分：
机械疲劳：按加载方式可细分为拉压疲劳、弯曲疲 劳、扭转疲劳 热疲劳：温度反复变化引起热应力反复变化，产生 热疲劳。 腐蚀疲劳：在循环应力和腐蚀介质共同作用下产生 的失效。
2．按疲劳寿命分： 高周疲劳：应力较低，应力循环周次很多(>107次) 低周疲劳：应力较高(接近或高于材料的屈服强 度)，应力循环周次较少(102一103次) 在不特别指明的情况下，都是指高周疲劳。
S-N曲线
二、 疲劳断口的宏观形貌特征
宏观断口无明显变形，表现为脆性断口。 疲劳断口一般有三个区：疲劳源区、疲劳扩展区和瞬 断区。
1）疲劳源：
一般在材料有缺陷的地方。 疲劳源可能有多个。经反复挤压摩擦而比较光亮。
2) 裂纹扩展区：
是疲劳裂纹亚临界扩展部分，其典型特征是贝壳花 样(贝纹线、疲劳线)。
其它因素的影响：温度、腐蚀性、荷载频率等因素均对疲劳 强度有影响。其影响程度可通过疲劳试验用相应的影响系数 表示。

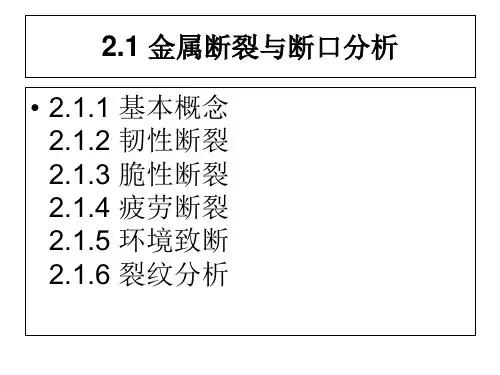

2.1.5 环境致断
一、 应力腐蚀断裂 应力腐蚀断裂是合金材料在持久拉应力和特定
的腐蚀环境共同作用下所导致的脆性断裂，断裂前 没有预兆，不易预防，危害性极大。
1．应力腐蚀断裂的特点和影响因素
疲劳裂纹的扩展规律： Paris公式：
3）瞬时断裂区：
疲劳裂纹快速扩展直至断裂的区域。断口粗 糙。靠近中心为平面应变状态的平断口，边缘区为 剪切唇。
三、 疲劳断口的微观形貌特征
疲劳裂纹扩展可分为两个阶段： 第一阶段是由疲劳源开始，与主应力成45°方向扩展，扩展速 度很慢，扩展量很小。第一阶段裂纹逐渐改变方向，转到与主 应力相垂直的方向，进入第二阶段。在此阶段，裂纹扩展是穿 晶的，按解理断裂方式扩展，扩展速度较快，其微观特征是疲 劳条带(疲劳辉纹)。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

out
拉伸
.
18
扭转
2.1 裂纹分析思路与内容
残骸拼合、复原
肇事件判断
主裂纹判断 裂纹源位置
裂纹萌生位置 裂纹源特征
out
.
裂纹源附近状况
19
2.2 主裂纹与裂纹源位置的确定
裂纹源 通常起源于零件的应力集中处,或材 料缺陷(裂纹处) 。通常主裂纹较二次裂纹宽而 长,裂纹源区一定在主裂纹上,且在二次裂纹扩
out
.
4
金属材料的断裂过程
三个阶段：---裂纹萌生； ---裂纹亚稳扩展及失稳扩展； ---断裂。
低速稳态扩展:﹤5m/s 非稳态快速扩展:＞1Km/s
声速：空气(25℃) 346m/s
out
.
5
金属构件可能在制造、成形或使用阶段 的启裂、萌生裂纹, 受不同的环境因素及承 载状态的影响而使裂纹扩展直至断裂。
c. 断口样品的清洗和保存
带灰尘或其他附着物的断口
out
.
29
清洁断口
Байду номын сангаас带油污的断口
out
.
30
锈蚀较严重的断口
out
.
31
在腐蚀环境下断裂的断口
out
.
32
3.2 宏观断口分析
断口的宏观分析是断裂失效分析的基础。通过宏观
out 分析，可直接确定断裂的宏观表现及其性质，以及断裂
源区的位置、数量及裂纹扩. 展方向等。
河海大学力学与材料学院硕士课程
金属材料失效分析
（Failure analysis of metallic materials）
第2讲 裂纹与断口分析
out
.
第2讲 裂纹与断口分析
第一节 裂纹与断口 第二节 裂纹分析 第三节 断口分析
out
.
2
第一节 裂纹与断口
1.1 裂纹与断口的本质
裂纹(裂缝)
• 当表面无应力集中, 裂纹源区在两组“人”字形的汇 合处，即“人”字上部指向裂源。
out
• 若表面有应力集中（存在缺口），“人”字下部指向 裂源。
.
26
美国顺纳德球形储氢压力容器 碎片拼合后的一个视图
out
据断口人字条纹矢形方向 汇集到清扫孔A、B、C处，从而
. 断定裂纹源于清扫孔处。 27
放射标记法
.
24
判定裂纹源的方法
最小应变法
碎块拼凑法 人字形法
放射标记法 剪切唇法
构件形成裂纹并逐渐 裂开后，有效截面越来 越小，宏观变形逐渐增 大, 通常源区是几乎不 变的。
贝纹花样法
out
.
25
碎块拼凑法
从碎块拼形的大小或 密合程度可判别那个是先 断开的。(A裂纹密合程度 差，是先断开的) 。
人字形法
剪切唇法
非完全脆性的断裂就有剪切唇。 断口上只有纤维区和剪切唇时， 裂纹是从试样中心的纤维区内外扩展 的，该情况的材料塑性较好。 断口同时有纤维区、放射区和剪 切唇，则塑性变形限制于裂纹前端区 域内。
贝纹花样法
在断口上若有疲劳 的贝纹线，则根据疲劳条 纹的弧线确定疲劳源。
源区
out 疲劳断口的.贝纹线，从裂纹源呈放射状 28
33
金属断口宏观分析的依据主要有：断口的颜 色、花纹、粗糙程度、边缘情况、位置等。
静载拉伸断口
out
.
34
纤维区吸收大量塑性变形功而丧失金属光泽
韧性断裂
out
脆性断裂
.
拉伸试 样的断 口比较
点 状 破 裂
韧
性
好
35
根据断口表面粗糙度及反光情况可以大致
断 口
判断断裂的性质。
三
由断裂前塑性变形量大小及断口形貌特征，
不同特征的各种类型断裂!
1.2 断裂失效形式 ?
a. 按断裂前变形程度分类
完全脆性断裂和完全韧性 断裂是较少见的，通常是出现 脆性和韧性的混合型断裂。
out
.混合型
撕裂韧窝与剪切韧窝
① 韧性断裂与断口特征
机 理
（屈服强度）
out
.
7
(微观）
out
(宏观）
.
8
② 脆性断裂与断口特征
(宏观）
out Q：何种晶体结构材料易出现脆性断裂？
X光探伤和低倍侵蚀 等 产物分析（EDX\XRD\XPS等）
基本原则→用尽可能简单的仪器
out
得到. 满意的结果!
16
断口形貌观察工具的特性比较
out
.
17
第二节 裂纹分析
工艺裂纹 金属零件在各种加工过程中产生的裂 纹(如:铸造裂纹、焊接裂纹、白点、热处 理裂纹等), 往往是零件的断裂源。
使用裂纹 金属零件在使用过程中产生的裂纹 ,如:应力腐蚀裂纹(包括氢脆裂纹) 、 疲劳裂纹和蠕变裂纹。
的临界尺寸的裂纹或缺陷的零. 件,应报废!
3
金属构件在应力作用下分离为
断 口 互不相连的两个或两个以上部分,断
裂处暴露出的自然表面(即裂纹扫过 的面积)称为断口。
形貌特征→裂纹扩展留下的痕迹。
•与断裂过程有关信息的直接记录 (忠实记录者和见证者)
• 判别失效原因的有利证据 (根据断口主裂纹判别裂纹源)
(确定断裂路径与组织关系) 5. 失效类型确定和失效原因判断
out
.
21
3.1 断口样品的制备与保存
a. 断口样品的选取
b. 断口样品的切割
out
.
22
判定主裂纹的方法
将散落断口拼合， 检验断口，氧
测量其几何形状变 化最严重区为
化，变形量最大的 最先断裂区
为主裂纹。
（主裂纹形成）
out
.
23
out
.
9
薄板表面 薄板侧面-断口
out
.
10
b. 按裂纹扩展路径分类
沿 晶
混
晶
穿
晶
out
.
11
c. 按裂纹机制分类
out
.
12
out
.
13
d.按受力状态不同分类
e. 按环境介质不同分类
out
.
14
f. 按服役条件分类
out
.
15
1.3 裂纹与断口 的分析手段
万能轧机双排人字齿轮轴劈裂形貌
宏观观察 ( 肉眼, 放大镜) 显微分析 ( OM SEM TEM) 显微裂纹←磁力探伤、荧光探伤、超声波探伤
展的反方向上(如图) ----多枝型法。
多枝型法示意图
T型法示意图
后生的裂纹是不可能穿越原
out
有的裂纹的, 由此可判定相遇裂
.纹中哪一条为主裂纹 --T型法20则。
第三节 断口分析
断口分析思路与步骤
1. 断口样品的制备与保存 2. 断口的宏观观察(判定裂纹源) 3. 断口的显微观察 4. 断口截面分析
要
可大体判断断裂的类型是韧性的、脆性的还
素
是疲劳断裂。
由裂纹形状确杯定锥断状断裂口源和裂纹扩展的方向
完整金属在应力作用下, 某些薄弱部位发生局部破裂而 形成的一种不稳定缺陷。
• 直接破坏材料的连续性 • 应力集中(多数裂纹尾端较尖锐)
→ 金属发生低应力下破坏
实际金属零件中不可避免存在各种微裂纹。
可能产生于工艺或使用过程中,在特定载荷或环境条件
下逐渐产生并逐渐长大,一旦扩展到临界尺寸,零件即发生完
out 全破坏—断裂! 通过无损检测,内部有超过按断裂力学计算
