材料裂纹与断口分析

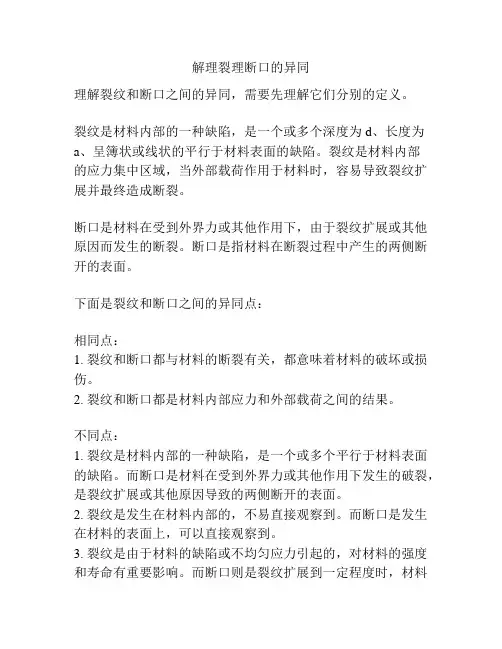

解理裂理断口的异同
理解裂纹和断口之间的异同，需要先理解它们分别的定义。

裂纹是材料内部的一种缺陷，是一个或多个深度为d、长度为a、呈簿状或线状的平行于材料表面的缺陷。

裂纹是材料内部
的应力集中区域，当外部载荷作用于材料时，容易导致裂纹扩展并最终造成断裂。

断口是材料在受到外界力或其他作用下，由于裂纹扩展或其他原因而发生的断裂。

断口是指材料在断裂过程中产生的两侧断开的表面。

下面是裂纹和断口之间的异同点：
相同点：
1. 裂纹和断口都与材料的断裂有关，都意味着材料的破坏或损伤。

2. 裂纹和断口都是材料内部应力和外部载荷之间的结果。

不同点：
1. 裂纹是材料内部的一种缺陷，是一个或多个平行于材料表面的缺陷。

而断口是材料在受到外界力或其他作用下发生的破裂，是裂纹扩展或其他原因导致的两侧断开的表面。

2. 裂纹是发生在材料内部的，不易直接观察到。

而断口是发生在材料的表面上，可以直接观察到。

3. 裂纹是由于材料的缺陷或不均匀应力引起的，对材料的强度和寿命有重要影响。

而断口则是裂纹扩展到一定程度时，材料
失去了连续性，无法继续承载外部载荷。

4. 裂纹可以通过检测方法（如超声波检测）来发现和定位。

而断口通常可以通过肉眼观察或显微镜来观察和分析。

综上所述，裂纹和断口是材料断裂过程中的两个关键概念，裂纹是材料内部的缺陷，断口则是裂纹扩展到一定程度后的破裂表面。

它们在形成原因、位置和观察方法等方面都有不同。

金属材料断口分析的步骤与方法金属材料断口分析是一项综合性很强的技术分析工作，通常需要采用多种仪器联合测试检验的结果，从宏观到微观，从定性到定量进行研究分析。

因此，需要严格的科学态度和有步骤的操作。

断口分析的步骤包括：选择、鉴定、保存和清洗试样；宏观检验和分析断裂表面、二次裂纹以及其他表面现象；微观检验和分析；金相剖面的检验和分析以及化学分析；断口定量分析，如断裂力学方法；模拟试验等。

在进行断裂构件的处理和断口的保存时，需要采取措施把断口保存好并尽快制定分析计划。

对于不同情况下的断口，应采用不同的方法进行处理。

例如，对于大气中的新鲜断口，应立即放入干燥器内或真空干燥器内而不必清洗；对于带有油污的断口，应先用有机溶剂溶去油污，最后用无水乙醇清洗吹干；在腐蚀环境下发生断裂的断口，则需要进行产物分析。

通常可以采用X射线、电子探针、电子扫描显微镜或俄歇能谱仪进行产物分析，得出结论后再去掉产物观察断口形貌。

总之，断口分析是一项重要的金属材料分析技术，需要严格的科学态度和有步骤的操作。

去除腐蚀产物的方法之一是干剥法。

使用醋酸纤维纸（AC纸）进行清理是最有效的方法之一，特别是在断口表面已经受到腐蚀的情况下。

将一条厚度约为1mm的AC纸放入丙酮中泡软，然后放在断口表面上。

在第一张条带的背后衬上一块未软化的AC纸，然后用夹子将复型牢牢地压在断口表面上。

干燥后，使用小镊子将干复型从断口上揭下来。

如果断口非常污染，可以重复操作，直到获得一个洁净无污染的复型为止。

这种方法的一个优点是，它可以将从断口上除去的碎屑保存下来，以供以后鉴定使用。

此外，还可以使用复型法来长期保存断口。

断口表面不能使用酸溶液清洗，因为这会影响断口分析的准确性。

对于在潮湿空气中暴露时间比较长、锈蚀比较严重的断口，以及高温下使用的有高温氧化的断口，一定要去除氧化膜后才能观察，以避免假象。

如果一般有机溶液、超声波洗涤和复型都不能洁净断口表面，可以采用化学清洗。

故障件的断口分析在形形色色的故障分析过程中，人们常会看到一些损坏零件的断口，但是人们缺乏“读懂”它的经验，不能从它的断口处判断其损坏的真正原因而贻误了战机。

这里结合整改过程中的一些实例作些介绍，希望能对您有所帮助！对于汽车常用碳素钢和合金钢而言，其常见断口有：1.韧性(塑性)断口:发生明显塑性变形的断裂统称为塑性断裂。

断口形貌为韧性(塑性)断口，断口呈暗灰色没有金属光泽看不到颗粒状形貌，断口上有相当大的延伸边缘。

2.疲劳弯曲断口：2-1 在抗拉极限范围内的疲劳弯曲断口：出现典型的疲劳裂纹源区、裂纹扩展区和瞬时断裂区特征（下面将详述）。

2-2 超过抗拉极限范围内的弯曲断口：不具有典型的疲劳断口特征，属于不正常的弯曲断裂。

其断口特征：沿弯曲方向上下呈灰褐色无金属光泽的断层；而内层呈银灰色白亮条状新断口（见图1）。

图13.典型的金属疲劳断口典型的疲劳断口定会出现疲劳裂纹源区、裂纹扩展区和瞬时断裂区三个特征。

断口具有典型的“贝壳状”或称“海滩状”。

3-1 疲劳裂纹源区：是疲劳裂纹萌生的策源地，它处于机件的表面，形状呈平坦、白亮光滑的半圆或椭圆形，这是因为疲劳裂纹的扩展过程速度缓慢，裂纹经反复挤压摩擦而形成的。

它所占有的面积较其他两个区要小很多。

疲劳裂纹大多是因受交变载荷的机件表面有缺陷；譬如裂纹、脱碳、硬伤痕、焊点等缺陷形成应力集中而引起的。

疲劳裂纹点在同一个机件上可能有多处，换句话说可能有多处疲劳裂纹源区，这需要我们去仔细解读疲劳断口。

3-2 疲劳裂纹扩展区：是形成疲劳裂纹后慢速扩展的区域。

它是判断疲劳断裂的最重要的特征区。

它以疲劳源区为中心，与裂纹扩展方向垂直呈半圆形或扇形的弧线，也称疲劳弧线呈“贝纹状”。

疲劳弧线是因机器运转时的负载变化、反复启动和停止而留下的塑性变形痕迹线。

金属材料的塑性好、工作温度高及有腐蚀介质存在时则弧线清晰。

3-3 瞬时断裂区：由于疲劳裂纹不断扩展使机件的有效断面减小，因此应力不断增加直至截面应力达到材料许用应力时，瞬时断裂便发生了。

序
号
断裂类型断裂特征及断口特征断口形貌
1 韧性断裂金属材料断裂前产生明显宏观塑性变形的断裂，是一种缓慢撕裂的过程，在裂纹扩展过程中不断地消耗能量。

韧性断裂的断裂面一般平行于最大切应力并与主应力呈45度角。

用肉眼或放大镜观察时，断口呈纤维状，灰暗色。

纤维状是塑性变形过程中微裂纹不断扩展和相互连接造成的，而灰暗色则使纤维断口表面对光反射能力
很柔弱致。

2 脆性断裂脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有任何征兆，因而危险性很大。

脆性断裂的断裂面一般与正应力垂直，断口平齐而光亮，常呈放射状或结晶状。

3 穿晶断裂
多晶体金属断裂时，裂纹
扩展的路径可能是不同
的。

穿晶断裂的裂纹穿过
晶内。

穿晶断裂可以是韧
性断裂（如韧脆转变温度
以上的穿晶断裂），也可以
是脆性断裂（低温下的穿
晶解理断裂）
4 沿晶断裂
沿晶断裂的裂纹沿晶界扩
展，大多数是脆性断裂，
由晶界上的一薄层连续或
不连续脆性第二相、杂质
物，破坏了晶界的连续性
所造成，也可能时杂质元
素向晶界偏聚引起的。

应力腐蚀、氢脆、回火脆
性、淬火脆性、磨削裂纹
等大都是沿晶断裂。

解理裂理断口的异同提要：本文将介绍材料科学领域中常用的解理裂纹断口观察方法，并对不同类型的断口进行对比和分析，以便更好地了解材料的性能和特性。

引言：解理裂纹断口观察是材料科学中常用的分析方法，通过观察和比较不同材料的断口形貌，可以了解材料的结晶性质、应力状态、破坏方式等重要信息。

本文将对金属材料和非金属材料的断口进行对比和分析，探讨它们的异同点。

一、金属材料的断口分析金属材料的解理裂纹断口通常呈现出以下特点：1.平整面：金属材料的解理裂纹断口多呈现出平整的特点。

这是因为金属具有均匀的晶格结构，断裂时发生在晶界处或晶粒内的断口层上，形成平整的断裂面。

2.特征条纹：在金属的断口上，常常可以观察到明显的特征条纹。

这些条纹是由金属内部的晶粒边界和分布不均匀的夹杂物所形成的。

通过这些特征条纹的分析，可以推测出金属的晶粒生长和凝固过程。

3.断口韧突：金属的断口通常会形成一些韧突状的特征，这是由金属在受力过程中形成的。

韧突的形状和大小可以反映金属的塑性变形能力，对材料的韧性和延展性性能有重要的指示作用。

二、非金属材料的断口分析非金属材料的断口与金属材料有一些明显的不同之处：1.不规则断裂面：与金属材料不同，非金属材料通常呈现出不规则的断裂面。

这是因为非金属材料的晶体结构不均匀，断裂面上会形成不同深浅和方向不同的缺陷和裂纹。

2.显著的分层：非金属材料的断裂面常常呈现出分层的特点。

这是由于非金属材料的层状结构或纤维状结构，在断裂时易于沿着层状结构或纤维的方向发生断裂，形成分层的断口。

3.静电击穿：一些非金属材料，在断裂时会发生静电击穿的现象。

这是由于非金属材料本身具有较高的电阻性能，在断裂时会积累电荷，形成静电击穿的现象。

三、解理裂纹断口的应用解理裂纹断口的观察和分析在材料科学中有广泛的应用：1.材料评价：通过观察不同材料的断口特征，可以评价材料的韧性、脆性、疲劳性等机械性能。

这对材料的选择和设计具有重要意义。

2.破坏分析：解理裂纹断口的观察可以帮助研究人员分析材料的破坏机理和原因。

金属材料断口分析的步骤与方法断口分析通常是一个从宏观到微观，从定性到定量的分析过程，并且是应用多种仪器联合测试检验的结果，是综合性很强的技术分析工作。

因此需要严格的科学态度，精心地、有步骤地进行研究分析。

断口分析步骤：(1)所有试样的选择、鉴定、保存以及清洗;(2)宏观检验和分析(断裂表面、二次裂纹以及其他的表面现象);(3)微观检验和分析;(4)金相剖面的检验和分析以及化学分析;(5)断口定量分析(断裂力学方法);(6)模拟试验。

1 断裂构件的处理及断口的保存在确定了断裂的金属构件后，就要采取措施把断口保存好，尽快制定分析计划。

通常金属构件的断裂不止一个断口，有时要立即判断主断口有困难，此时应该把所有断件收集好，在收集过程中切勿把断口碰伤或对接，也不要在断口上使用防蚀涂层。

保护和清理断口是断口分析的一个重要前提。

对断口和裂纹轨迹进行充分检查后方可进行清洗。

对于不同情况下的断口应该用不同方法处理：(1)大气中的新鲜断口，应立即放入干燥器内或真空干燥器内而不必清洗。

(2)对于带有油污的断口，首先用汽油，然后用丙酮、三氯甲烷、石油醚及苯等有机溶剂溶去油污，最后用无水乙醇清洗吹干。

当浸没处理还不能去除油污时，可使用蒸汽或超声波方法进一步去除。

(3)在腐蚀环境下发生断裂的断口，通常在断口上覆盖一层腐蚀产物，这层产物对于分析断裂原因是非常有用的，但对断口形貌观察常常带来很大的麻烦。

在这种情况下，需要用综合分析的方法来考虑。

因为有许多腐蚀产物容易水解或分解，因此进行产物分析要抓紧时间，同时不要进行任何清洗和处理。

通常把带有腐蚀产物的断口试样，先用X射线、电子探针、电子扫描显微镜或俄歇能谱仪进行产物分析，得出结论后去掉产物再观察断口形貌。

去掉腐蚀产物有时可采用干剥法。

用醋酸纤维纸(称AC纸，由7%的醋酸纤维素、丙酮溶液制成厚度0.1～1mm的均匀薄膜)复型进行清理是最有效的方法之一，尤其是断口表面已经受到腐蚀的时候。

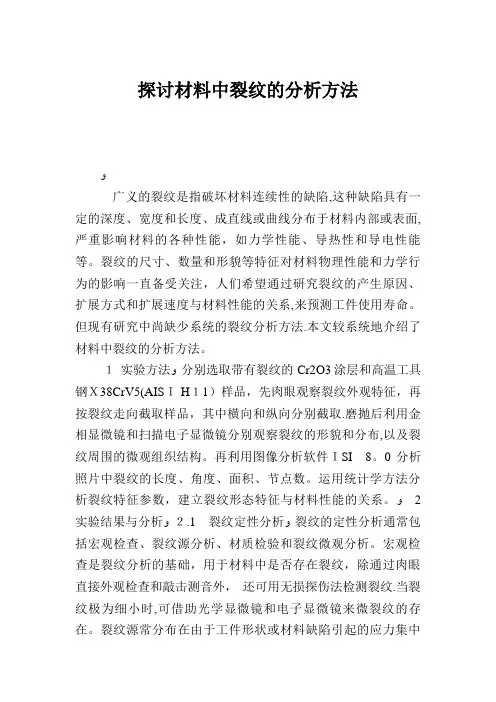

探讨材料中裂纹的分析方法ﻭ广义的裂纹是指破坏材料连续性的缺陷,这种缺陷具有一定的深度、宽度和长度、成直线或曲线分布于材料内部或表面, 严重影响材料的各种性能，如力学性能、导热性和导电性能等。

裂纹的尺寸、数量和形貌等特征对材料物理性能和力学行为的影响一直备受关注，人们希望通过研究裂纹的产生原因、扩展方式和扩展速度与材料性能的关系,来预测工件使用寿命。

但现有研究中尚缺少系统的裂纹分析方法.本文较系统地介绍了材料中裂纹的分析方法。

１实验方法ﻭ分别选取带有裂纹的Cr2O3涂层和高温工具钢Ｘ38CrV5(AISＩ H１1）样品，先肉眼观察裂纹外观特征，再按裂纹走向截取样品，其中横向和纵向分别截取.磨抛后利用金相显微镜和扫描电子显微镜分别观察裂纹的形貌和分布,以及裂纹周围的微观组织结构。

再利用图像分析软件ＩSI8。

0 分析照片中裂纹的长度、角度、面积、节点数。

运用统计学方法分析裂纹特征参数，建立裂纹形态特征与材料性能的关系。

ﻭ 2 实验结果与分析ﻭ２.1裂纹定性分析ﻭ裂纹的定性分析通常包括宏观检查、裂纹源分析、材质检验和裂纹微观分析。

宏观检查是裂纹分析的基础，用于材料中是否存在裂纹，除通过肉眼直接外观检查和敲击测音外，还可用无损探伤法检测裂纹.当裂纹极为细小时,可借助光学显微镜和电子显微镜来微裂纹的存在。

裂纹源常分布在由于工件形状或材料缺陷引起的应力集中部位。

材质检验包括化学成分、显微组织、力学性能，及其他性能测试。

微观分析用于了解裂纹的性质、扩展机制、原因和影响因素,主要包括形态特征分析和分布特征分析.裂纹的形态特征包含裂纹形状和张开度。

其中张开度指裂纹开口宽度与裂纹深度之比.裂纹的分布特征分为分散分布、方向性分布,放射状分布和网络状分布。

微观裂纹分析应该确定裂纹分布是穿晶的，还是沿晶的，主裂纹附近有无微裂纹和分枝，以及晶粒状态、大小等特征;分析裂纹附近是否存在碳化物或非金属夹杂物,它们的形态，大小、数量及分布情况；裂纹两侧是否存在氧化和脱碳现象; 产生裂纹的表面是否存在加工硬化层或回火层; 裂纹源及扩展路20μm 20μm（ａ）网络状裂纹(b) 相邻“原胞"图 3 Cr2O3涂层热处理后表面裂纹形貌Fｉｇ.3径周围是否有过烧组织、魏氏组织、带状组织,以及其它形式的组织缺陷。

断口分析报告1. 背景断口分析是一种通过观察和研究材料的断口特征，以了解材料断裂的原因和性质的方法。

断口分析在材料科学、工程和事故调查等领域都有广泛的应用。

本报告旨在对某一断口进行分析，以确定断裂原因并提供相关建议。

2. 断口特征通过对断口的观察，我们可以得出以下一些断口特征：2.1 断裂模式根据断裂的形态和特征，我们可以将断裂模式分为以下几种类型：•韧性断裂：断口较为平整，可见一些拉伸痕迹。

•脆性断裂：断口光滑，没有明显的变形或拉伸痕迹。

•疲劳断裂：断裂面呈现出扇形状的纹理，通常伴随着细小的裂纹。

2.2 断口形貌根据断口的形貌，我们可以得到以下一些关键信息：•断口表面的平整程度，可以判断材料的韧性。

•断口表面的颜色和气泡，可以了解材料的杂质含量和成分。

•断口表面的纹理和条纹，可以用于判断断裂过程中的应力分布和应力集中。

2.3 断口特征的意义通过对断口特征的分析，我们可以初步判断断裂原因、材料的性能和失效机制。

断口特征的意义如下：•韧性断口表明材料具有较好的韧性和延展性。

•脆性断口表明材料可能存在缺陷或材料本身较脆性。

•疲劳断裂表明材料长期受到了交变载荷的影响，可能需要进行疲劳寿命的评估。

3. 断裂原因分析基于对断口特征的观察和分析，我们进行进一步的断裂原因分析。

断裂原因分为以下几个方面：3.1 材料缺陷材料缺陷是引起断裂的常见原因之一。

缺陷可以存在于材料的制备、成型和使用过程中。

常见的材料缺陷包括：气孔、夹杂物、夹层等。

通过观察断口特征，我们可以判断是否存在明显的材料缺陷。

3.2 施加载荷材料在受到外部力的作用下可能会发生断裂。

施加在材料上的载荷可能包括拉力、压力、剪切力等。

通过观察断口形貌和纹理，我们可以初步判断受力方向和载荷大小。

3.3 环境因素环境因素也可能对材料的断裂起到一定的影响。

例如，高温、湿度、腐蚀等环境条件可能导致材料的性能变化和失效。

通过分析断口的颜色、气泡等特征，我们可以初步判断是否存在环境因素导致的断裂。

疲劳断裂过程和断口的特征
疲劳断裂是材料在反复应用或循环载荷作用下，逐渐累积损伤最终导致破坏的一种现象。

这种断裂过程通常非突发性，而是随着时间推移而缓慢发展。

疲劳断裂的过程大致可以分为三个阶段：裂纹的形成（初始疲劳阶段）、裂纹的扩展以及最终的快速断裂。

1.（裂纹形成阶段：这个阶段发生在材料表面或近表面微小缺陷处，由于循环载荷的作用，这些区域会产生应力集中，并开始形成微裂纹。

这个阶段中，裂纹通常沿着与最大剪切应力方向成45度角的方向扩展，并且裂纹增长速率相对较慢。

2.（裂纹扩展阶段：随着时间的推移和循环次数的增加，裂纹将逐渐扩大。

在宏观上，可以观察到裂纹沿着垂直于施加载荷方向扩展，形成所谓的“疲劳海滩花纹”或“条纹线”，这是由于载荷变化引起的裂纹前进速度不一所致。

此阶段的断口通常比较平坦，有时呈现颗粒状或纤维状特征。

3.（最终断裂阶段：当裂纹达到临界尺寸，剩余截面无法承受应用载荷时，材料将发生快速的断裂。

这个阶段的断口往往呈现出较粗糙的、有剪切唇的特征，这是由于在最后断裂过程中，材料在局部区域经历了较大的塑性变形。

疲劳断口的显著特征包括有起始点或疲劳源区、裂纹扩展区和快速断裂区。

起始点往往是材料表面的缺陷、刻痕或内部夹杂物。

裂纹扩展区可能表现出典型的疲劳辉纹，它们是因裂纹前缘不断前进而在断口面上形成的条带状痕迹。

快速断裂区则显示出过载后的粗糙断口，有时伴有剪切唇。

了解疲劳断裂过程和断口特征对于材料的疲劳寿命预测、结构设计和失效分析具有重要意义。

通过仔细检查断口特征，可以识别出疲劳裂纹的起源，分析裂纹扩展的历史，从而为改进材料性能和预防未来疲劳失败提供依据。
