裂纹与断口分析

裂纹原因分析报告1. 背景介绍裂纹是物体表面或内部出现的细微断裂，可能会导致物体的破坏或失效。

在工程领域中，对于裂纹的原因分析十分重要，以便采取适当的措施来预防和修复裂纹。

本文将通过一系列步骤，对裂纹的原因进行分析，并提供解决方案。

2. 数据收集在进行裂纹原因分析之前，需要收集相关的数据和信息。

这些数据可以包括物体的历史记录、使用环境、操作条件、材料特性等。

通过收集充分的数据，可以更好地理解裂纹形成的背景和条件。

3. 观察和检测观察和检测是裂纹原因分析的关键步骤之一。

需要对物体进行仔细的观察，并使用适当的检测工具来检测裂纹的形态和位置。

这可能包括使用显微镜、探伤仪器或其他非破坏性检测方法。

4. 裂纹形态分析在观察和检测的基础上，对裂纹的形态进行分析。

裂纹的形态可以提供有关裂纹的起源和扩展方式的重要线索。

需要注意裂纹的长度、深度、形状以及是否存在支裂纹等特征。

5. 材料分析裂纹的形成和扩展通常与材料的性质和特性有关。

在这一步骤中，需要对裂纹周围的材料进行分析。

可以对材料的组成、硬度、强度等进行测试，以确定是否存在材料缺陷或异常。

6. 应力分析裂纹的形成和扩展与物体所受的应力有关。

在这一步骤中，需要对物体受力情况进行分析。

可以使用有限元分析等方法，计算和模拟物体在不同应力条件下的行为，以确定裂纹可能的起因。

7. 环境分析物体所处的环境条件也可能对裂纹的形成起到一定的影响。

在环境分析中，需要考虑温度、湿度、腐蚀性物质等因素。

通过分析物体所处的环境条件，可以确定裂纹形成的环境因素。

8. 结果总结通过以上步骤的分析，可以得出裂纹形成的可能原因。

根据分析结果，可以制定相应的解决方案。

可能的解决方案包括材料更换、改变使用条件、增加支撑结构等。

9. 结论裂纹原因分析是预防和修复裂纹的重要步骤。

通过收集数据、观察和检测、裂纹形态分析、材料分析、应力分析和环境分析等步骤，可以找到裂纹形成的原因，并采取相应的措施来解决问题。

断口分析1.弹性不匹配的裂纹形核：晶粒间由于取向，化学成分不同，弹性模量是不一样的，外部施加的应力或内部产生的应力在两个经理内产生不同的弹性应变，从而可能导致局部的高应力，并通过形成裂纹加以释放。

2.结晶固体中的塑性形变引起的裂纹形核：低温下的结晶材料，如金属和陶瓷，会发生剪切形变。

从微观结构的层次来看，这是由单个位错的滑动(滑移)或大批的位错协调移动(局部形变孪生)引起的晶体内或晶粒内的剪切形变。

由此产生的剪切应力可能局限在一个窄带内。

当剪切带遇到障碍，例如晶界或者第二相粒子，在剪切带尖上会产生很大的局部应力，这就引起了裂纹形核。

材料的晶体结构及外加应力的方向决定了滑移面或孪生面的方向以及剪切发生的方向。

裂纹形核的平面与材料的晶体结构和“障碍”界面的强度密切相关。

由于结晶解理，裂纹产生在同一晶粒的剪切带中。

当然裂纹也可能会产生在“障碍”处，或者在材料中弱界面处，沿界面形成。

高应力集中也可能会通过普通的塑性形变而不是裂纹形核释放出来。

裂纹是否产生取决于多个不同变量，包括剪切应力大小、障碍的强度、形变动力学以及滑移系的几何性质等。

有些材料比较易碎，容易产生裂纹，是因为无法释放由于塑性形变所产生的高的应力集中。

3.塑性孔洞聚合引起的裂纹形核：这种机制多发生于很多含有刚性颗粒的延性固体中，具体细节取决于固体的微观结构。

当受力变形时，延性基体通过两种方式产生形变:晶体材料的滑移，或者在非晶和半结晶体材料中更为普遍的剪切过程，但其中的坚硬颗粒不会发生形变。

因此，随着颗粒周围产生的许多塑性孔洞，颗粒和基体开始分离。

而一旦形核，由于基体的进一步剪切或高温下的扩散过程，塑性孔洞会不断扩大。

最终，不断变大的塑性孔洞的应力场会彼此交互作用，基体剪切应力逐渐集中到颗粒之间的区域，导致其与基体的分离而形成裂纹。

裂纹是由不规则排列的多个聚集的塑性孔洞构成的。

这说明，裂纹可能是由许多较小的裂纹形成的，在本例中指的就是刚性颗粒与基体界面间的小裂纹。

解理裂理断口的异同提要：本文将介绍材料科学领域中常用的解理裂纹断口观察方法，并对不同类型的断口进行对比和分析，以便更好地了解材料的性能和特性。

引言：解理裂纹断口观察是材料科学中常用的分析方法，通过观察和比较不同材料的断口形貌，可以了解材料的结晶性质、应力状态、破坏方式等重要信息。

本文将对金属材料和非金属材料的断口进行对比和分析，探讨它们的异同点。

一、金属材料的断口分析金属材料的解理裂纹断口通常呈现出以下特点：1.平整面：金属材料的解理裂纹断口多呈现出平整的特点。

这是因为金属具有均匀的晶格结构，断裂时发生在晶界处或晶粒内的断口层上，形成平整的断裂面。

2.特征条纹：在金属的断口上，常常可以观察到明显的特征条纹。

这些条纹是由金属内部的晶粒边界和分布不均匀的夹杂物所形成的。

通过这些特征条纹的分析，可以推测出金属的晶粒生长和凝固过程。

3.断口韧突：金属的断口通常会形成一些韧突状的特征，这是由金属在受力过程中形成的。

韧突的形状和大小可以反映金属的塑性变形能力，对材料的韧性和延展性性能有重要的指示作用。

二、非金属材料的断口分析非金属材料的断口与金属材料有一些明显的不同之处：1.不规则断裂面：与金属材料不同，非金属材料通常呈现出不规则的断裂面。

这是因为非金属材料的晶体结构不均匀，断裂面上会形成不同深浅和方向不同的缺陷和裂纹。

2.显著的分层：非金属材料的断裂面常常呈现出分层的特点。

这是由于非金属材料的层状结构或纤维状结构，在断裂时易于沿着层状结构或纤维的方向发生断裂，形成分层的断口。

3.静电击穿：一些非金属材料，在断裂时会发生静电击穿的现象。

这是由于非金属材料本身具有较高的电阻性能，在断裂时会积累电荷，形成静电击穿的现象。

三、解理裂纹断口的应用解理裂纹断口的观察和分析在材料科学中有广泛的应用：1.材料评价：通过观察不同材料的断口特征，可以评价材料的韧性、脆性、疲劳性等机械性能。

这对材料的选择和设计具有重要意义。

2.破坏分析：解理裂纹断口的观察可以帮助研究人员分析材料的破坏机理和原因。

材料的力学性能－断裂与断口分析材料的断裂断裂是工程材料的主要失效形式之一。

工程结构或机件的断裂会造成重大的经济损失，甚至人员伤亡。

如何提高材料的断裂抗力，防止断裂事故发生，一直是人们普遍关注的课题。

任何断裂过程都是由裂纹形成和扩展两个过程组成的，而裂纹形成则是塑性变形的结果。

对断裂的研究，主要关注的是断裂过程的机理及其影响因素，其目的在于根据对断裂过程的认识制定合理的措施，实现有效的断裂控制。

✓材料在塑性变形过程中，会产生微孔损伤。

✓产生的微孔会发展，即损伤形成累积，导致材料中微裂纹的形成与加大，即连续性的不断丧失。

✓损伤达到临界状态时，裂纹失稳扩展，实现最终的断裂。

按断裂前有无宏观塑性变形，工程上将断裂分为韧性断裂和脆性断裂两大类。

断裂前表现有宏观塑性变形者称为韧性断裂。

断裂前发生的宏观塑性变形，必然导致结构或零件的形状、尺寸及相对位置改变，工作出现异常，即表现有断裂的预兆，可能被及时发现，一般不会造成严重的后果。

脆性断裂断裂前，没有宏观塑性变形的断裂方式。

脆性断裂特别受到人们关注的原因：脆性断裂往往是突然的，因此很容易造成严重后果。

脆性断裂断裂前不发生宏观塑性变形的脆性断裂，意味着断裂应力低于材料屈服强度。

对脆性断裂的广义理解，包括低应力脆断、环境脆断和疲劳断裂等。

脆性断裂一般所谓脆性断裂仅指低应力脆断，即在弹性应力范围内一次加载引起的脆断。

主要包括：与材料冶金质量有关的低温脆性、回火脆性和蓝脆等；与结构特点有关的如缺口敏感性；与加载速率有关的动载脆性等。

材料的断裂比较合理的分类方法是按照断裂机理对断裂进行分类。

微孔聚集型断裂、解理断裂、准解理断裂和沿晶断裂。

有助于→揭示断裂过程的本质→理解断裂过程的影响因素→寻找提高断裂抗力的方法。

材料的断裂将环境介质作用下的断裂和循环载荷作用下的疲劳断裂按其断裂过程特点单独讨论。

金属材料的断裂－静拉伸断口材料在静拉伸时的断口可呈现3种情况：(a)(b)：平断口；(c)(d)：杯锥状断口；(e)尖刃断口平断口：材料塑性很低、或者只有少量的均匀变形，断口齐平，垂直于最大拉应力方向。

断口分析报告1. 背景断口分析是一种通过观察和研究材料的断口特征，以了解材料断裂的原因和性质的方法。

断口分析在材料科学、工程和事故调查等领域都有广泛的应用。

本报告旨在对某一断口进行分析，以确定断裂原因并提供相关建议。

2. 断口特征通过对断口的观察，我们可以得出以下一些断口特征：2.1 断裂模式根据断裂的形态和特征，我们可以将断裂模式分为以下几种类型：•韧性断裂：断口较为平整，可见一些拉伸痕迹。

•脆性断裂：断口光滑，没有明显的变形或拉伸痕迹。

•疲劳断裂：断裂面呈现出扇形状的纹理，通常伴随着细小的裂纹。

2.2 断口形貌根据断口的形貌，我们可以得到以下一些关键信息：•断口表面的平整程度，可以判断材料的韧性。

•断口表面的颜色和气泡，可以了解材料的杂质含量和成分。

•断口表面的纹理和条纹，可以用于判断断裂过程中的应力分布和应力集中。

2.3 断口特征的意义通过对断口特征的分析，我们可以初步判断断裂原因、材料的性能和失效机制。

断口特征的意义如下：•韧性断口表明材料具有较好的韧性和延展性。

•脆性断口表明材料可能存在缺陷或材料本身较脆性。

•疲劳断裂表明材料长期受到了交变载荷的影响，可能需要进行疲劳寿命的评估。

3. 断裂原因分析基于对断口特征的观察和分析，我们进行进一步的断裂原因分析。

断裂原因分为以下几个方面：3.1 材料缺陷材料缺陷是引起断裂的常见原因之一。

缺陷可以存在于材料的制备、成型和使用过程中。

常见的材料缺陷包括：气孔、夹杂物、夹层等。

通过观察断口特征，我们可以判断是否存在明显的材料缺陷。

3.2 施加载荷材料在受到外部力的作用下可能会发生断裂。

施加在材料上的载荷可能包括拉力、压力、剪切力等。

通过观察断口形貌和纹理，我们可以初步判断受力方向和载荷大小。

3.3 环境因素环境因素也可能对材料的断裂起到一定的影响。

例如，高温、湿度、腐蚀等环境条件可能导致材料的性能变化和失效。

通过分析断口的颜色、气泡等特征，我们可以初步判断是否存在环境因素导致的断裂。

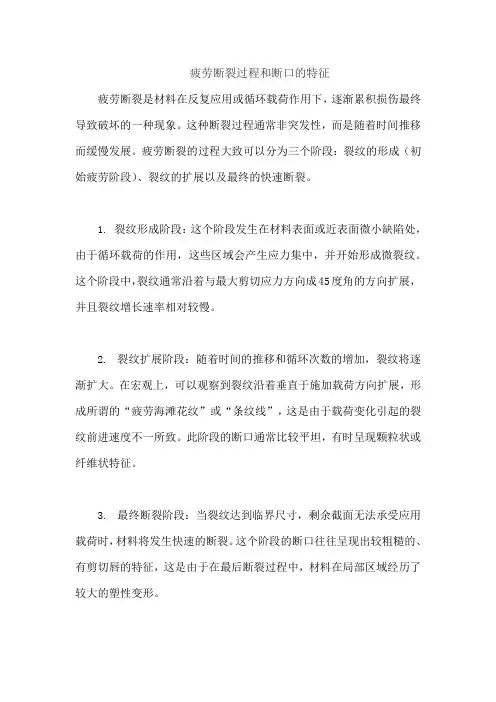

疲劳断裂过程和断口的特征
疲劳断裂是材料在反复应用或循环载荷作用下，逐渐累积损伤最终导致破坏的一种现象。

这种断裂过程通常非突发性，而是随着时间推移而缓慢发展。

疲劳断裂的过程大致可以分为三个阶段：裂纹的形成（初始疲劳阶段）、裂纹的扩展以及最终的快速断裂。

1.（裂纹形成阶段：这个阶段发生在材料表面或近表面微小缺陷处，由于循环载荷的作用，这些区域会产生应力集中，并开始形成微裂纹。

这个阶段中，裂纹通常沿着与最大剪切应力方向成45度角的方向扩展，并且裂纹增长速率相对较慢。

2.（裂纹扩展阶段：随着时间的推移和循环次数的增加，裂纹将逐渐扩大。

在宏观上，可以观察到裂纹沿着垂直于施加载荷方向扩展，形成所谓的“疲劳海滩花纹”或“条纹线”，这是由于载荷变化引起的裂纹前进速度不一所致。

此阶段的断口通常比较平坦，有时呈现颗粒状或纤维状特征。

3.（最终断裂阶段：当裂纹达到临界尺寸，剩余截面无法承受应用载荷时，材料将发生快速的断裂。

这个阶段的断口往往呈现出较粗糙的、有剪切唇的特征，这是由于在最后断裂过程中，材料在局部区域经历了较大的塑性变形。

疲劳断口的显著特征包括有起始点或疲劳源区、裂纹扩展区和快速断裂区。

起始点往往是材料表面的缺陷、刻痕或内部夹杂物。

裂纹扩展区可能表现出典型的疲劳辉纹，它们是因裂纹前缘不断前进而在断口面上形成的条带状痕迹。

快速断裂区则显示出过载后的粗糙断口，有时伴有剪切唇。

了解疲劳断裂过程和断口特征对于材料的疲劳寿命预测、结构设计和失效分析具有重要意义。

通过仔细检查断口特征，可以识别出疲劳裂纹的起源，分析裂纹扩展的历史，从而为改进材料性能和预防未来疲劳失败提供依据。

金属的断裂条件及断口金属在外加载荷的作用下，当应力达到材料的断裂强度时，发生断裂。

断裂是裂纹发生和发展的过程。

1. 断裂的类型根据断裂前金属材料产生塑性变形量的大小，可分为韧性断裂和脆性断裂。

韧性断裂：断裂前产生较大的塑性变形，断口呈暗灰色的纤维状。

脆性断裂：断裂前没有明显的塑性变形，断口平齐，呈光亮的结晶状。

韧性断裂与脆性断裂过程的显著区别是裂纹扩散的情况不同。

韧性断裂和脆性断裂只是相对的概念，在实际载荷下，不同的材料都有可能发生脆性断裂；同一种材料又由于温度、应力、环境等条件的不同，会出现不同的断裂。

2. 断裂的方式根据断裂面的取向可分为正断和切断。

正断：断口的宏观断裂面与最大正应力方向垂直，一般为脆断，也可能韧断。

切断：断口的宏观断裂面与最大正应力方向呈45°，为韧断。

3. 断裂的形式裂纹扩散的途径可分为穿晶断裂和晶间断裂。

穿晶断裂：裂纹穿过晶粒内部，韧断也可为脆断。

晶间断裂：裂纹穿越晶粒本身，脆断。

机器零件断裂后不仅完全丧失服役能力，而且还可能造成不应有的经济损失及伤亡事故。

断裂是机器零件最危险的失效形式。

按断裂前是否产生塑性变形和裂纹扩展路径做如下分类。

韧性断裂的特征是断裂前发生明显的宏观塑性变形，用肉眼或低倍显微镜观察时，断口呈暗灰色纤维状，有大量塑性变形的痕迹。

脆性断裂则相反，断裂前从宏观来看无明显塑性变形积累，断口平齐而发亮，常呈人字纹或放射花样。

宏观脆性断裂是一种危险的突然事故。

脆性断裂前无宏观塑性变形，又往往没有其他预兆，一旦开裂后，裂纹迅速扩展，造成严重的破坏及人身事故。

因而对于使用有可能产生脆断的零件，必须从脆断的角度计算其承载能力，并且应充分估计过载的可能性。

. 金属材料产生脆性断裂的条件（1）温度任何一种断裂都具有两个强度指标，屈服强度和表征裂纹失稳扩散的临界断裂强度。

温度高，原子运动热能大，位错源释放出位错，移动吸收能量；温度低反之。

（2）缺陷材料韧性裂纹尖端应力大，韧性好发生屈服，产生塑性变形，限制裂纹进一步扩散。

岩石镜面破裂毛糙破裂及断口形貌分析岩石是地壳中最常见的岩性，它的稳定性和强度往往决定着地质工程的安全性。

而岩石的破裂行为对于岩体的工程性质和力学特性有着重要的影响。

本文将就岩石的镜面破裂、毛糙破裂以及断口形貌三个方面进行探讨和分析。

1. 岩石的镜面破裂岩石的镜面破裂是指当外部施加的应力超过岩石的强度极限时，岩石会发生断裂现象，其中的破裂面呈现出相对平滑的特点。

这类断裂常见于坚硬岩石，如花岗岩、玄武岩等。

在镜面破裂的过程中，所受到的应力主要集中在破裂面上，使得破裂面发生沿着岩层或者构造面的切割，形成平滑的裂纹面。

2. 岩石的毛糙破裂与镜面破裂相反，岩石的毛糙破裂是指岩石在外部应力作用下，断裂面呈现出非平滑的粗糙特征。

这种断裂形态常见于脆性岩石，如页岩、石灰岩等。

毛糙破裂的特点是断面有大量的断纹，呈现出毛糙不平的表面，这是由于岩石内部存在着多个裂纹，破裂时这些裂纹受到应力的作用而扩展。

3. 岩石的断口形貌分析通过观察岩石的断口形貌，可以了解岩石的破裂机理以及岩体的力学性质。

通常情况下，断口形貌可以分为剪切断口和剥离断口两种类型。

剪切断口是指岩石在外部应力作用下，沿着一定的剪切面发生破裂。

剪切断口的特点是断面呈现出切割状，常见于具有节理和构造面的岩石，如片岩和石英岩。

这种断口形貌表明在岩石断裂的过程中，剪切作用起着主导作用。

剥离断口是指岩石在外部应力作用下，发生裂开并沿着岩石的层状结构或者界面破裂。

这种断口形貌呈现出似乎岩石被剥离开的特点，常见于层理状的岩石，如页岩和煤岩。

剥离断口的形成表明在岩石的破裂过程中，受到的撕拉作用较为显著。

综上所述，岩石的破裂行为对于岩体的工程性质和力学特性具有重要影响。

岩石的镜面破裂和毛糙破裂是两种不同的断裂形态，各自表现出不同的特征。

而通过观察岩石的断口形貌，可以揭示出岩石破裂的机理和力学行为。

因此，对岩石的破裂行为进行准确分析和理解，对于地质工程的设计和施工具有重要的参考价值。

解理裂理断口的异同
理解裂纹和断口之间的异同，需要先理解它们分别的定义。

裂纹是材料内部的一种缺陷，是一个或多个深度为d、长度为a、呈簿状或线状的平行于材料表面的缺陷。

裂纹是材料内部
的应力集中区域，当外部载荷作用于材料时，容易导致裂纹扩展并最终造成断裂。

断口是材料在受到外界力或其他作用下，由于裂纹扩展或其他原因而发生的断裂。

断口是指材料在断裂过程中产生的两侧断开的表面。

下面是裂纹和断口之间的异同点：
相同点：
1. 裂纹和断口都与材料的断裂有关，都意味着材料的破坏或损伤。

2. 裂纹和断口都是材料内部应力和外部载荷之间的结果。

不同点：
1. 裂纹是材料内部的一种缺陷，是一个或多个平行于材料表面的缺陷。

而断口是材料在受到外界力或其他作用下发生的破裂，是裂纹扩展或其他原因导致的两侧断开的表面。

2. 裂纹是发生在材料内部的，不易直接观察到。

而断口是发生在材料的表面上，可以直接观察到。

3. 裂纹是由于材料的缺陷或不均匀应力引起的，对材料的强度和寿命有重要影响。

而断口则是裂纹扩展到一定程度时，材料
失去了连续性，无法继续承载外部载荷。

4. 裂纹可以通过检测方法（如超声波检测）来发现和定位。

而断口通常可以通过肉眼观察或显微镜来观察和分析。

综上所述，裂纹和断口是材料断裂过程中的两个关键概念，裂纹是材料内部的缺陷，断口则是裂纹扩展到一定程度后的破裂表面。

它们在形成原因、位置和观察方法等方面都有不同。
