3503-J314立式、卧式设备安装检验记录

SH/T 3503-J314 立式设备安装检验记录工程名称：单元名称：
设备名称设备位号
规格φ4800*16000mm
h
基准线
注：h为两测点间的距离，取h= mm。

单位：mm 项目测量部位允许值实测值项目测量部位允许值实测值
标高偏差
0º±5
支座中心
位置偏差
0º 5 90º±5 90º5 180º±5 180º 5 270º±5 270º 5
垂直偏差
0º/180ºH/1000
方位偏差0º10 90º/270ºH/1000
检验结论：
设备安装检测结果符合设计及施工规范验收要求。

建设单位监理单位施工单位
专业工程师：
日期：年月日专业工程师：
日期：年月日
专业工程师：
质量检查员：
施工班组长：
日期：年月日
F
HGJ211-85化工塔类设备施工及验收规范
GB50461-2008 石油化工静设备安装工程施工质量验收规范。

3503-J314立式、卧式设备安装检验记录SH/T3503-J314 立式设备安装记录工程名称：银川宝塔精细化工有限公司技改工程单元名称：10万吨/年催化重整-芳烃抽提核算项目设备名称分子筛干燥罐设备位号D-206/1规格Ф1400×6412×16h基准线注：h为两测点间的距离，取h= 6400 mm。

单位：mm项目测量部位允许值实测值项目测量部位允许值实测值标高偏差0º±5+2支座中心位置偏差0º±5-4 90º±5-3 90º±5 +3180º±5-4 180º±5-2270º±5-4270º±5+3垂直偏差0º/180ºH/1000 4方位偏差0º104 90º/270ºH/1000 3检验结论：设备安装偏差在允差允差范围内，设备安装合格。

建设/ 监理单位总承包单位施工单位专业工程师：日期：年月日专业工程师：日期：年月日专业工程师：质量检查员：施工班组长：日期：年月日SH3503–J303 卧式设备安装记录工程名称：银川宝塔精细化工有限公司技改工程单元名称：10万吨/年催化重整-芳烃抽提核算项目设备名称位号型号及规格滑动端鞍座滑动裕量、螺栓松动核验结果：项目测量部位允许值(mm)实测值(mm) 核验人：年月日项目测量部位允许值(mm)实测值(mm)中心线位置偏X 轴±5Y 轴±5安装标高偏差B ±5 -2 轴向水平B -C L/1000C ±5D -E L/1000D ±5 径向水平B - D 2D/1000E ±5 C - E 2D/1000结论设备安装偏差在允差允差范围内，设备安装合格。

建设 / 监理单位施工单位专业工程师：年月日技术负责人：质量检查员：班（组）长：年月日。

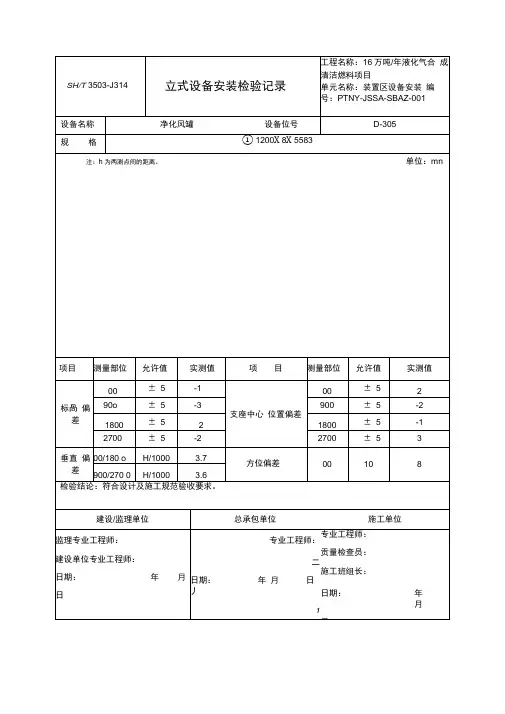

SH/T3503-J314
立式设备安装检验记录
工程名称：16万吨/年液化气合 成清洁燃料项目
单元名称：装置区设备安装 编号：PTNY-JSSA-SBAZ-001
设备名称
净化风罐设备位号
D-305
规格
①1200X8X5583
注：h为两测点间的距离。单位：mn
项目
测量部位
允许值
实测值
项目
测量部位
允许值
实测值
标咼 偏差
00
±5
2
支座中心 位置偏差
00
±5
-1
90o
±5
-1
900
±5
4
1800
±5
3
1800
±5
2
2700
±5
2
2700
±5
-3
垂直 偏差
00/180o
H/1000
23
方位偏差
00
15
10
900/270 0
H/1000
18
检验结论：符合设计及施工规范验收要求。
建设/监理单位
总承包单位
施工单位
监理专业工程师：
/
规格
①1600X10X5185
注：h为两测点间的距离。单位：mn
项目
测量部位
允许值
实测值
项目
测量部位
允许值
实测值
标咼 偏差
00
±5
4
支座中心 位置偏差
00
±5
-2
90o
±5
-2
900
±5
3
1800
±5
1
1800
±5
2

69
C.5
机器组装质量确认记录
SH/T 3503－J305
70
C.6
机器单机试车记录
SH/T 3503－J306
71
C.7
机组试车条件确认记录
SH/T 3503－J307
72
C.8
往复式压缩机试车记录（一）
SH/T 3503－J308－1
73
C.9
往复式压缩机试车记录（二）
SH/T 3503－J308－2
SH/T 3503－J335
104
C.40
耐火纤维模块炉衬质量检验记录
SH/T 3503－J336
105
99
C.35
管式炉炉体钢结构安装检验记录
SH/T 3503－J331
100
C.36
炉管通球试验记录
SH/T 3503－J332
101
C.37
管式炉附件安装质量检验记录
SH/T 3503－J333
1ห้องสมุดไป่ตู้2
C.38
耐火砖砌筑炉衬质量检验记录
SH/T 3503－J334
103
C.39
耐火浇注料炉衬质量检验记录

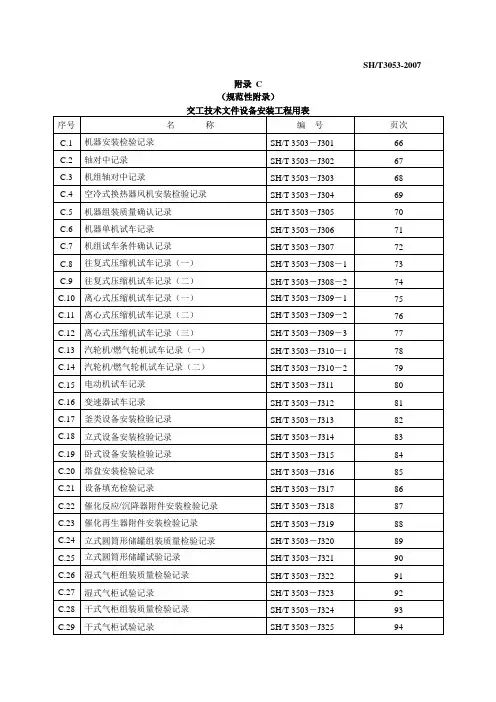

SH/T3053-2007
附录C
（规范性附录）
交工技术文件设备安装工程用表
序号
名称
编号
页次
C.1
机器安装检验记录
SH/T 3503－J301
66
C.2
轴对中记录
SH/T 3503－J302
67
C.3
机组轴对中记录
SH/T 3503－J303
68
C.4
空冷式换热器风机安装检验记录
SH/T 3503－J304
