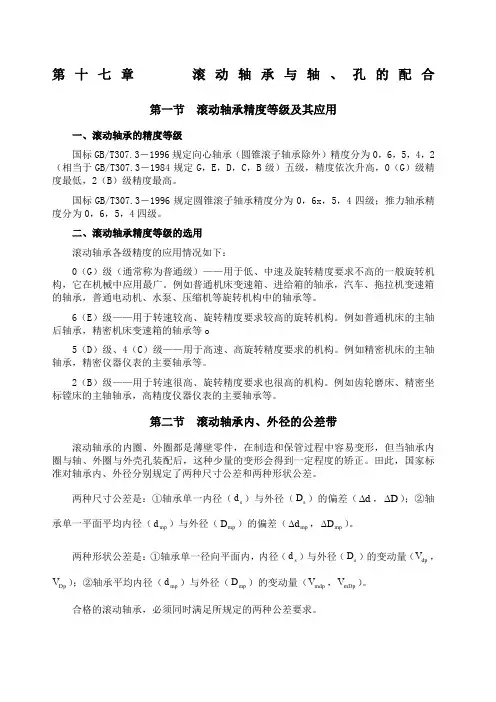

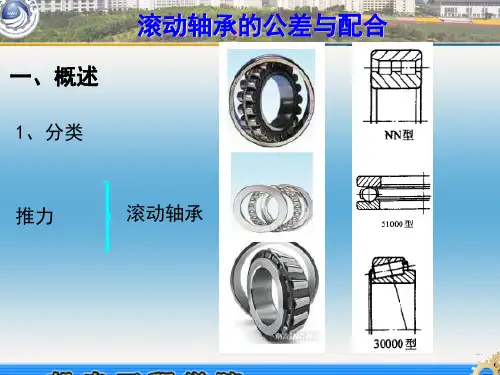

第十七章 滚动轴承与轴、孔的配合第一节 滚动轴承精度等级及其应用一、滚动轴承的精度等级国标GB/T307.3－1996规定向心轴承（圆锥滚子轴承除外）精度分为0，6，5，4，2（相当于GB/T307.3－1984规定G ，E ，D ，C ，B 级）五级，精度依次升高，0（G ）级精度最低，2（B ）级精度最高。
国标GB/T307.3－1996规定圆锥滚子轴承精度分为0，6x ，5，4四级；推力轴承精度分为0，6，5，4四级。
二、滚动轴承精度等级的选用 滚动轴承各级精度的应用情况如下：0（G ）级（通常称为普通级）——用于低、中速及旋转精度要求不高的一般旋转机构，它在机械中应用最广。
例如普通机床变速箱、进给箱的轴承，汽车、拖拉机变速箱的轴承，普通电动机、水泵、压缩机等旋转机构中的轴承等。
6（E ）级——用于转速较高、旋转精度要求较高的旋转机构。
例如普通机床的主轴后轴承，精密机床变速箱的轴承等o5（D ）级、4（C ）级——用于高速、高旋转精度要求的机构。
例如精密机床的主轴轴承，精密仪器仪表的主要轴承等。
2（B ）级——用于转速很高、旋转精度要求也很高的机构。
例如齿轮磨床、精密坐标镗床的主轴轴承，高精度仪器仪表的主要轴承等。
第二节 滚动轴承内、外径的公差带滚动轴承的内圈、外圈都是薄壁零件，在制造和保管过程中容易变形，但当轴承内圈与轴、外圈与外壳孔装配后，这种少量的变形会得到一定程度的矫正。
田此，国家标准对轴承内、外径分别规定了两种尺寸公差和两种形状公差。
两种尺寸公差是：①轴承单一内径（s d ）与外径（s D ）的偏差（d ∆，D ∆）；②轴承单一平面平均内径（mp d ）与外径（mp D ）的偏差（mp d ∆，mp D ∆）。
两种形状公差是：①轴承单一径向平面内，内径（s d ）与外径（s D ）的变动量（dp V ，Dp V ）；②轴承平均内径（mp d ）与外径（mp D ）的变动量（mdp V ，mDp V ）。

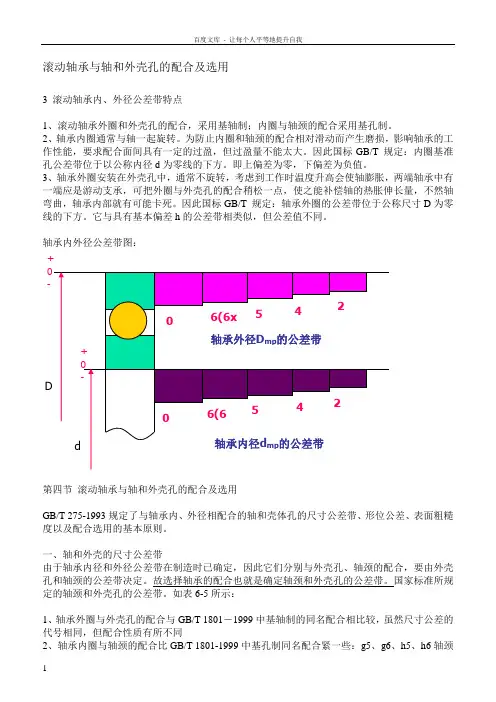

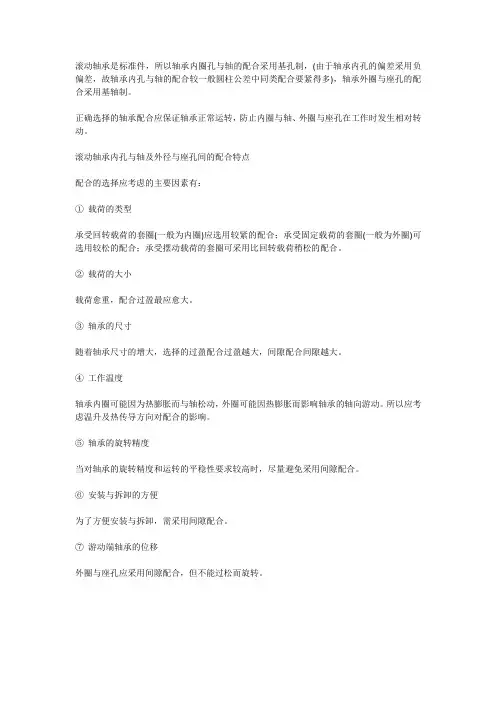

滚动轴承与轴和外壳孔的配合及选用3 滚动轴承内、外径公差带特点1、滚动轴承外圈和外壳孔的配合，采用基轴制；内圈与轴颈的配合采用基孔制。
2、轴承内圈通常与轴一起旋转。
为防止内圈和轴颈的配合相对滑动而产生磨损，影响轴承的工作性能，要求配合面间具有一定的过盈，但过盈量不能太大。
因此国标GB/T 规定：内圈基准孔公差带位于以公称内径d 为零线的下方。
即上偏差为零，下偏差为负值。
3、轴承外圈安装在外壳孔中，通常不旋转，考虑到工作时温度升高会使轴膨胀，两端轴承中有一端应是游动支承，可把外圈与外壳孔的配合稍松一点，使之能补偿轴的热胀伸长量，不然轴弯曲，轴承内部就有可能卡死。
因此国标GB/T 规定：轴承外圈的公差带位于公称尺寸D 为零线的下方。
它与具有基本偏差h 的公差带相类似，但公差值不同。
轴承内外径公差带图：第四节 滚动轴承与轴和外壳孔的配合及选用GB/T 275-1993规定了与轴承内、外径相配合的轴和壳体孔的尺寸公差带、形位公差、表面粗糙度以及配合选用的基本原则。
一、轴和外壳的尺寸公差带由于轴承内径和外径公差带在制造时已确定，因此它们分别与外壳孔、轴颈的配合，要由外壳孔和轴颈的公差带决定。
故选择轴承的配合也就是确定轴颈和外壳孔的公差带。
国家标准所规定的轴颈和外壳孔的公差带。
如表6-5所示： 1、轴承外圈与外壳孔的配合与GB/T 1801－1999中基轴制的同名配合相比较，虽然尺寸公差的代号相同，但配合性质有所不同2、轴承内圈与轴颈的配合比GB/T 1801-1999中基孔制同名配合紧一些：g5、g6、h5、h6轴颈6(6x5426(6542+ 0 -+ 0 -Dd轴承外径D mp 的公差带轴承内径d mp 的公差带与轴承内圈的配合已变成过渡配合，k5、k6，m5、m6已变成过盈配合，其余也都有所变紧滚动轴承与轴和壳体孔的配合及其选择6）按表7-11选择形位公差值，轴颈圆柱度mm；外壳孔圆柱度mm，外壳孔肩端面圆跳动mm。

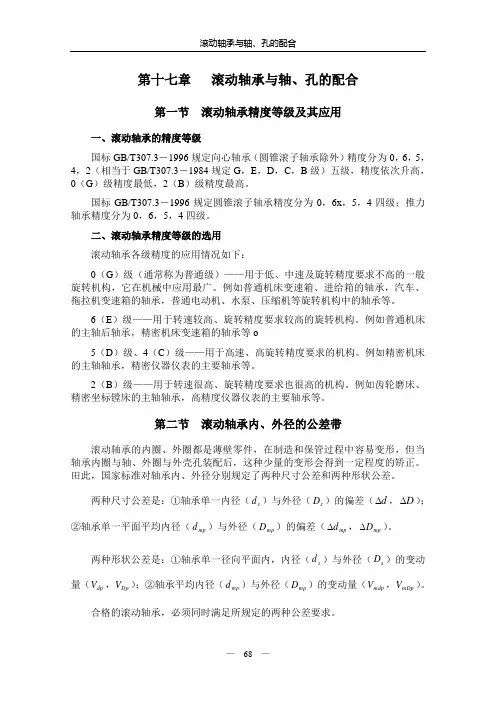

第十七章 滚动轴承与轴、孔的配合第一节 滚动轴承精度等级及其应用一、滚动轴承的精度等级国标GB/T307.3－1996规定向心轴承（圆锥滚子轴承除外）精度分为0，6，5，4，2（相当于GB/T307.3－1984规定G ，E ，D ，C ，B 级）五级，精度依次升高，0（G ）级精度最低，2（B ）级精度最高。
国标GB/T307.3－1996规定圆锥滚子轴承精度分为0，6x ，5，4四级；推力轴承精度分为0，6，5，4四级。
二、滚动轴承精度等级的选用 滚动轴承各级精度的应用情况如下：0（G ）级（通常称为普通级）——用于低、中速及旋转精度要求不高的一般旋转机构，它在机械中应用最广。
例如普通机床变速箱、进给箱的轴承，汽车、拖拉机变速箱的轴承，普通电动机、水泵、压缩机等旋转机构中的轴承等。
6（E ）级——用于转速较高、旋转精度要求较高的旋转机构。
例如普通机床的主轴后轴承，精密机床变速箱的轴承等o5（D ）级、4（C ）级——用于高速、高旋转精度要求的机构。
例如精密机床的主轴轴承，精密仪器仪表的主要轴承等。
2（B ）级——用于转速很高、旋转精度要求也很高的机构。
例如齿轮磨床、精密坐标镗床的主轴轴承，高精度仪器仪表的主要轴承等。
第二节 滚动轴承内、外径的公差带滚动轴承的内圈、外圈都是薄壁零件，在制造和保管过程中容易变形，但当轴承内圈与轴、外圈与外壳孔装配后，这种少量的变形会得到一定程度的矫正。
田此，国家标准对轴承内、外径分别规定了两种尺寸公差和两种形状公差。
两种尺寸公差是：①轴承单一内径（s d ）与外径（s D ）的偏差（d ∆，D ∆）；②轴承单一平面平均内径（mp d ）与外径（mp D ）的偏差（mp d ∆，mp D ∆）。
两种形状公差是：①轴承单一径向平面内，内径（s d ）与外径（s D ）的变动量（dp V ，Dp V ）；②轴承平均内径（mp d ）与外径（mp D ）的变动量（mdp V ，mDp V ）。
滚动轴承与轴径及外壳孔的配合应采用什么公差原则一、引言在工程制造领域，滚动轴承是一种常用的零部件，用于支撑和旋转机械设备中的轴。
为了确保滚动轴承的稳定性和可靠性，轴径与外壳孔之间的配合公差原则至关重要。
本文将深入探讨滚动轴承与轴径及外壳孔的配合公差原则，帮助读者更好地理解这一主题。
二、滚动轴承与轴径配合公差原则1. 基本原理滚动轴承与轴径的配合公差原则需遵循ISO和GB标准，以确保轴承能够正确安装在轴上并具有良好的旋转性能。
根据ISO286-2和GB1800.1-1996标准，通常采用制轴径基准尺寸和制孔基准尺寸的形式进行配合。
制轴系列分为加置制轴系列、基准轴系列和负偏差制轴系列，制孔系列也分为加置制孔系列、基准孔系列和负偏差制孔系列。
在配合过程中，需根据具体要求选择适当的基准尺寸和公差等级。
2. 公差等级根据实际应用需求，轴径与滚动轴承的配合公差可分为一般配合、紧配合和松配合。
一般配合适用于一般情况下的轴承安装，具有良好的流动性和安装性。
紧配合适用于要求较高的工况，具有较小的间隙，能够提高轴承的刚性和传动精度。
松配合适用于对中心位置要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。
三、滚动轴承与外壳孔的配合公差原则1. 基本原理滚动轴承与外壳孔的配合公差原则同样需遵循ISO和GB标准，以确保轴承能够正确安装在外壳孔中并具有良好的稳定性。
在实际应用中，通常采用H7制孔和h7轴的配合，其中H7代表基准孔系列，h7代表基准轴系列。
还需根据具体要求选择适当的公差等级和配合类型。
2. 公差等级与轴径配合类似，外壳孔与滚动轴承的配合公差也可分为一般配合、紧配合和松配合三种类型。
一般配合适用于一般情况下的孔安装，具有良好的流动性和安装性。
紧配合适用于要求较高的工况，具有较小的间隙，能够提高外壳孔的刚性和稳定性。
松配合适用于对几何要求不高的场合，具有较大的间隙，可以减小装配难度和提高装配效率。
四、总结及个人观点通过以上对滚动轴承与轴径及外壳孔的配合公差原则的探讨，我们不难发现，配合公差原则的选择对于轴承的安装和使用至关重要。

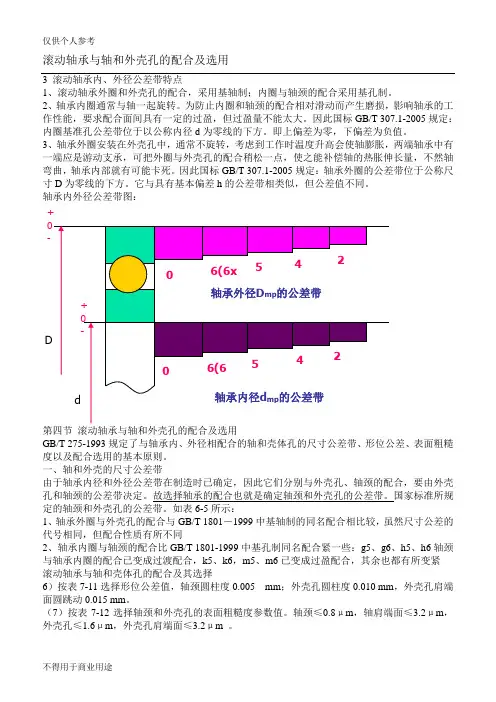

仅供个人参考滚动轴承与轴和外壳孔的配合及选用3 滚动轴承内、外径公差带特点1、滚动轴承外圈和外壳孔的配合，采用基轴制；内圈与轴颈的配合采用基孔制。
2、轴承内圈通常与轴一起旋转。
为防止内圈和轴颈的配合相对滑动而产生磨损，影响轴承的工作性能，要求配合面间具有一定的过盈，但过盈量不能太大。
因此国标GB/T 307.1-2005规定：内圈基准孔公差带位于以公称内径d为零线的下方。
即上偏差为零，下偏差为负值。
3、轴承外圈安装在外壳孔中，通常不旋转，考虑到工作时温度升高会使轴膨胀，两端轴承中有一端应是游动支承，可把外圈与外壳孔的配合稍松一点，使之能补偿轴的热胀伸长量，不然轴弯曲，轴承内部就有可能卡死。
因此国标GB/T 307.1-2005规定：轴承外圈的公差带位于公称尺寸D为零线的下方。
它与具有基本偏差h的公差带相类似，但公差值不同。
轴承内外径公差带图：+第四节滚动轴承与轴和外壳孔的配合及选用GB/T 275-1993规定了与轴承内、外径相配合的轴和壳体孔的尺寸公差带、形位公差、表面粗糙度以及配合选用的基本原则。
一、轴和外壳的尺寸公差带由于轴承内径和外径公差带在制造时已确定，因此它们分别与外壳孔、轴颈的配合，要由外壳孔和轴颈的公差带决定。
故选择轴承的配合也就是确定轴颈和外壳孔的公差带。
国家标准所规定的轴颈和外壳孔的公差带。
如表6-5所示：1、轴承外圈与外壳孔的配合与GB/T 1801－1999中基轴制的同名配合相比较，虽然尺寸公差的代号相同，但配合性质有所不同2、轴承内圈与轴颈的配合比GB/T 1801-1999中基孔制同名配合紧一些：g5、g6、h5、h6轴颈与轴承内圈的配合已变成过渡配合，k5、k6，m5、m6已变成过盈配合，其余也都有所变紧滚动轴承与轴和壳体孔的配合及其选择6）按表7-11选择形位公差值，轴颈圆柱度0.005 mm；外壳孔圆柱度0.010 mm，外壳孔肩端面圆跳动0.015 mm。
（7）按表7-12选择轴颈和外壳孔的表面粗糙度参数值。
第十七章 滚动轴承与轴、孔的配合第一节 滚动轴承精度等级及其应用一、滚动轴承的精度等级国标GB/T307.3－1996规定向心轴承（圆锥滚子轴承除外）精度分为0，6，5，4，2（相当于GB/T307.3－1984规定G ，E ，D ，C ，B 级）五级，精度依次升高，0（G ）级精度最低，2（B ）级精度最高。
国标GB/T307.3－1996规定圆锥滚子轴承精度分为0，6x ，5，4四级；推力轴承精度分为0，6，5，4四级。
二、滚动轴承精度等级的选用 滚动轴承各级精度的应用情况如下：0（G ）级（通常称为普通级）——用于低、中速及旋转精度要求不高的一般旋转机构，它在机械中应用最广。
例如普通机床变速箱、进给箱的轴承，汽车、拖拉机变速箱的轴承，普通电动机、水泵、压缩机等旋转机构中的轴承等。
6（E ）级——用于转速较高、旋转精度要求较高的旋转机构。
例如普通机床的主轴后轴承，精密机床变速箱的轴承等o5（D ）级、4（C ）级——用于高速、高旋转精度要求的机构。
例如精密机床的主轴轴承，精密仪器仪表的主要轴承等。
2（B ）级——用于转速很高、旋转精度要求也很高的机构。
例如齿轮磨床、精密坐标镗床的主轴轴承，高精度仪器仪表的主要轴承等。
第二节 滚动轴承内、外径的公差带滚动轴承的内圈、外圈都是薄壁零件，在制造和保管过程中容易变形，但当轴承内圈与轴、外圈与外壳孔装配后，这种少量的变形会得到一定程度的矫正。
田此，国家标准对轴承内、外径分别规定了两种尺寸公差和两种形状公差。
两种尺寸公差是：①轴承单一内径（s d ）与外径（s D ）的偏差（d ∆，D ∆）；②轴承单一平面平均内径（mp d ）与外径（mp D ）的偏差（mp d ∆，mp D ∆）。
两种形状公差是：①轴承单一径向平面内，内径（s d ）与外径（s D ）的变动量（dp V ，Dp V ）；②轴承平均内径（mp d ）与外径（mp D ）的变动量（mdp V ，mDp V ）。
合格的滚动轴承，必须同时满足所规定的两种公差要求。
表17.1列出了部分向心轴承mp d ∆，mp D ∆的极限值。
表17.1 向心轴承mp d ∆，mp D ∆的极限值（摘自GB/T307.1－1994）精度等级 0（G ）6（E ）5（D ）4（C ）2（B ）基本直径 /mm mp d ∆，mp D ∆/μm大于到上偏差 下偏差 上偏差 下偏差 上偏差 下偏差 上偏差 下偏差 上偏差 下偏差 内圈 18 30 0 -10 0 -8 0 6 0 5 0 2.5 30 50 0 -12 0 -10 0 -8 0 -6 0 -2.5 外圈 50 80 0 -13 0 -11 0 -9 0 -7 0 -4 80 120-15-13-10-8-5滚动轴承是标准部件，为了便于互换，轴承内圈与轴采用基孔制配合，外圈与孔采用基轴制配合。
标准中规定的轴承外圈单一平面平均直径mp D 的公差带的上偏差为零，如图17.1所示，与一般基轴制相同；单一平面平均内径mp d 的公差带，其上偏差也为零（图17.1），这和一般基孔制的规定不同。
这主要考虑轴承配合的特殊需要。
因为在多数情况下轴承内圈随轴一起转动，二者之间配合必须有一定过盈，但过盈量又不宜过大，以保证拆卸方便，防止内圈应力过大。
mp d 的公差带在零线下方，当其与k ，m ，n 等轴配合时，将获得比一般过渡配合规定的过盈量稍大的过盈配合；当与g ，h 等轴配合时不再是间隙配合、而成为过渡配合。
图17.1 轴承单一平面平均内、外径的公差带第三节 滚动轴承与轴、孔的配合及其选用一、轴和外壳孔的公差带国家标准GB/T 275一1993推荐了与0（G）、6（E）、5（D）、4（C）级相配合的轴和孔的公差带。
见表17.2。
轴承精度轴公差带外壳孔公差带过渡配合过盈配合间隙配合过渡配合过盈配合0g8 g6 g5h7 h6 h5j6 j5 js5k6 k5m6 m5 n6 p6r6G7H8 H7H6J7 J6 JS7 JS6K7 K6 M7 M6N7 N6P7P66g6 g5h6 h5j6 j5 js5k6 k5m6 m5 n6 p6r6G7H8 H7H6J7 J6 JS7 JS6K7 K6 M7 M6N7 N6P7P65 h5j5 js5k6 k5m6 m5H6 JS6K6 M64 h5 js5 k5 m5 K6注：1.孔N6与G级精度轴承（外径D＜150mm）和E 级精度轴承（外径D＜315mm）的配合过盈配合。
2.轴r6用于内径d＞120～500mm；轴r7用于内径d＞180～500mm。
国家标准GB/T 275一1993对与滚动轴承配合的轴颈规定了17种常用公差带，对外壳孔规定了16种常用公差带，如图17.2所示。
（a）轴承与轴配合的常用公差带关系图（b）轴承与外壳孔配合的常用公差带关系图图17.2 与滚动轴承配合的轴、外壳孔常用公差带二、轴和外壳孔与滚动轴承配合的选用正确选择轴承的配合，对保证机器正常运转、提高轴承使用寿命、充分发挥其承载能力关系很大，选择时应考虑下列因素：1、负荷类型轴承转动时，根据作用于轴承上合成径向负荷相对套圈的旋转情况，可将所示负荷分为局部负荷、循环负荷和摆动负荷三类，见图17.3。
内圈－旋转负荷内圈－定向负荷内圈－旋转负荷内圈－摆动负荷外圈－定向负荷外圈－旋转负荷外圈－摆动负荷外圈－旋转负荷（a）（b）（c）（d）图17.3 轴承承受的负荷类型（1）定向负荷径向负荷始终不变地作用在套圈滚道的局部区域上。
图17.3F的作（a）固定的外圈和17.3（b）固定的内圈均受到一个方向一定的径向负荷用。
承受这类负荷的套圈与壳体孔或轴的配合，一般选较松的过渡配合，或较小的间隙配合，以便让套圈滚道间的摩擦力矩带动转矩，延长轴承的使用寿命。
（2）旋转负荷径向负荷相对于套圈旋转，并依次作用在套圈滚道的整个圆周上。
图17.3（a）和（c）的内圈，图17.3（b）和（d）的外圈均受F的作用。
到一个作用位置依次改变的径向负荷通常承受循环负荷的套圈与轴(或壳体孔)相配应选过盈配合或较紧的过渡配合，其过盈量的大小以不使套团与轴或完体孔配合表面间产生爬行现象为原则。
（3）摆动负荷大小和方向按一定规律变化的径向负荷作用在套圈的部分滚道上，此时套圈相对于负荷方向摆动。
如图17.4所示，轴承受到定向负荷0F 和较小的旋转负荷1F 的同时作用，二者的合成负荷F 由小到大、再由大到小的周期 图17.4 摆动负荷变化。
图17.3（c ）固定的外圈和图17.3（d ）固定的内圈受到摆动负荷。
承受摆动负荷的套圈，其配合要求与循环负荷相同或略松一些。
2、负荷的大小滚动轴承套圈与轴或壳体孔配合的最小过盈，取决于负荷的大小。
一般把径向负荷P ≤0.07C 的称为轻负荷，0.07C <P ≤0.15 C 称为正常负荷，P >0.15 C 的称为重负荷。
其中C 为轴承的额定负荷，即轴承能够旋转105次而不发生点蚀破坏的概率为90％时的载荷值。
承受较重的负荷或冲击负荷时，将引起轴承较大的变形，使结合面间实际过盈减小和轴承内部的实际间隙增大，这时为了使轴承运转正常，应选较大的过盈配合。
同理，承受较轻的负荷，可选用较小的过盈配合。
当轴承内圈承受循环负荷时，它与轴配合所需的最小过盈计算m in Y （mm ）为bRkY 6min 1013-=计算式中，R ——轴承承受的最大径向负荷，kN ；k ——与轴承系列有关的系数，轻系列＝2.8，中系列＝2.3，重系列＝2； b ——轴承内圈的配合宽度，m ，r B b 2-=，B 为轴承宽度，r 为内圈倒角。
为避免套圈破裂，最大过盈计算m ax Y （mm ）必须按不允许超出套圈的允许强度来计算[]()3max 10224.11⨯--=k kd Y pσ计算式中，[]p σ——允许的拉应力，105Pa ，轴承钢的拉应力[]p σ≈400×105Pa ； d ——轴承内圈内径，m 。
根据计算得到的计算m in Y ，便可从国标“公差与配合”表中选取最接近的配合。
3、工作温度的影响轴承工作时，由于摩擦发热和其他原因，轴承套圈的温度往往高于与其相配零件的温度。
这样，内圈与轴的配合可能松动，外圈与孔的配合可能变紧，所以在选择配合时，必须考虑轴承工作温度的影响。
因此，轴承工作温度一般应低于100℃，在高于此温度中工作的轴承，应将所选用的配合适当修正。
4、轴承尺寸大小滚动轴承的尺寸越大，选取的配合应越紧。
但对于重型机械上使用的特别大尺寸的轴承，应采用较松的配合。
5、旋转精度和速度的影响对于负荷较大、有较高旋转精度要求的轴承，为消除弹性变形和振动的影响，应避免采用间隙配合。
对精密机床的轻负荷轴承，为避免孔和轴的形状误差对轴承精度的影响，常采用较小的间隙配合。
6、其他因素的影响为了考虑轴承安装与拆卸的方便，宜采用较松的配合，对重型机械用的大型或特大型轴承尤为重要。
如果既要求装拆方便，又需紧配合时，可采用分离型轴承，或采用内圈带锥孔、带紧定套和退卸套的轴承。
选用轴承配合时，还应考虑旋转精度、旋转速度、轴和外壳孔的结构与材料等因素。
综上所述，影响滚动轴承配合选用的因素铰多，通常难以用计算法确定，所以在实际生产中常用类比法。
表17.3、17.4、17.5、17.6列出了国家标准推荐的安装向心轴承和角接触轴承、推力轴承的轴和外壳孔的公差带的应用情况，供选用时参考。
表17.3 向心轴承和轴的配合轴公差带代号（GB/T275－1993）圆锥 孔 轴 承① 凡对精度有较高要求的场合，应用j5，k5……代替j6，k6……。
② 圆锥滚子轴承、角接触球轴承配合对游隙影响不大，可用k6、m6代替k5、m5。
③ 重负荷下轴承游隙应选大于0组。
④ 凡有较高精度或转速要求的场合，应选用h7(IT5)代替h8(IT6)等。
⑤ IT6、IT7表示圆柱度公差值。
表17.4 向心轴承和外壳的配合 孔公差带代号（GB/T275－1993）① 并列公差带随尺寸的增大从左至右选择，对旋转精度有较高要求时，可相应提高一个公差等级。
② 不适用剖分式外壳。
表17.5 推力轴承和轴的配合 轴公差带代号（GB/T275－1993）② 也包括推力圆锥滚子轴承，推力角接触轴承。
三、配合表面的其他技术要求GB/T275－1993规定了与轴承配合的轴颈和外壳孔表面的圆柱度公差、轴肩及外壳孔端面的端面圆跳动公差、名表面的粗糙度要求等，如表17.7、表17.8所示。
表17.7轴和外壳孔的形位公差四、选用举例例1 有一圆柱齿轮减速器（如图17.5所示），小齿轮轴要求较高的旋转精度，装有0级单列深沟球轴承，轴承尺寸为50mm×110mm×27mm ，额定动负荷r C ＝32000N ，轴承承受的径向负荷r F ＝4000N 。
