逻辑门电路符号图(与门或门非门同或门异或门)
作者:佚名来源:本站原创点击数:25824 更新时间：2007年12月16日【字体：大中小】
《逻辑门电路符号图》
逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，
1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。
（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。
表11.2与门真值表
A B Y
000
010
100
111。
路。
简称门电路。
5V一、TTL 与非门图3-1 典型TTL 与非门电路3.2 TTL 集成门电路•数字集成电路中应用最广的为TTL 电路（Transister-Transister-Logic 的缩写）•由若干晶体三极管、二极管和电阻组成，TTL 集成电路有54/74系列 ①输出高电平UOH 和输出低电平UOL 。
•输出高电平U OH：至少有一个输入端接低电平时的输出电平。
•输出低电平U OL：输入全为高电平时的输出电平。
• 电压传输特性的截止区的输出电压UOH=3.6V，饱和区的输出电压UOL=0.3V。
一般产品规定U OH≥2.4V、U OL＜0.4V时即为合格。
二、TTL与非门的特性参数③开门电平U ON 和关门电平U OFF 。
开门电平U ON 是保证输出电平达到额定低电平(0.3V )时，所允许输入高电平的最低值，表示使与非门开通的最小输入电平。
通常U ON =1.4V ，一般产品规定U ON ≤1.8V 。
关门电平U OFF 是保证输出电平为额定高电平(2.7V 左右)时，允许输入低电平的最大值，表示与非门关断所允许的最大输入电平。
通常U OFF ≈1V ，一般产品要求U OFF ≥0.8V 。
5). 扇入系数Ni和扇出系数N O 是指与非门的输入端数目。
扇入系数Ni是指与非门输出端连接同类门的个数。
反扇出系数NO映了与非门的带负载能力。
6）输入短路电流I IS 。
当与非门的一个输入端接地而其余输入端悬空时，流过接地输入端的电流称为输入短路电流。
7）8）平均功耗P 指在空载条件下工作时所消耗的电功率。
三、TTL门电路的改进 74LS系列 性能比较好的门电路应该是工作速度既快，功耗又小的门电路。
因此，通常用功耗和传输延迟时间的乘积(简称功耗—延迟积或pd积)来评价门电路性能的优劣。
74LS系列又称低功耗肖特基系列。
74LS系列是功耗延迟积较小的系列(一般t pd＜5 ns，功耗仅有2 mW) 并得到广泛应用。
标签：逻辑门符号
逻辑门符号
《逻辑门电路符号图》
逻辑门电路符号图包括与门,或门，非门，同或门,异或门,还有这些门电路的逻辑表达式，1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时,该事件才会发生.
（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。
表11。
2 与门真值表
A B Y
000
010
100
111

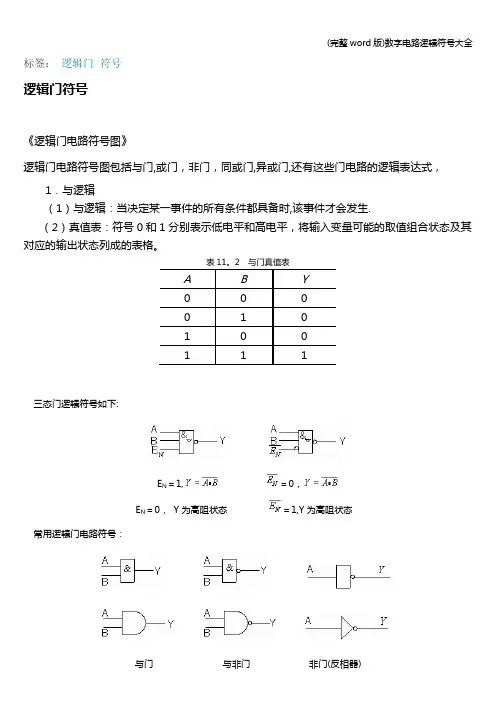

三态门逻辑符号如下:
E N＝1,＝0，
E N＝0，Y为高阻状态＝1,Y为高阻状态
常用逻辑门电路符号：
与门与非门非门(反相器)
/
或门或非门与或非门
Y=
4、异或逻辑运算（半加运算）
异或运算通常用符号"⊕"表示，其运算规则为：
0⊕0=0 0同0异或，结果为0
0⊕1=1 0同1异或，结果为1
1⊕0=1 1同0异或，结果为1
1⊕1=0 1同1异或，结果为0
即两个逻辑变量相异,输出才为1相同输出为零,只有完全相同的两个字节抑或才会全为零,表示校验
正确.
OC与非门三态与非门
（外接集电极电C="1"，＝0，
阻后) C="0",高阻＝1，高阻
C=1,Y=A ＝0,Y=A
C=0,Y高阻＝1,Y高阻
C=1，＝0，
C=0，Y高阻＝1，Y高阻
