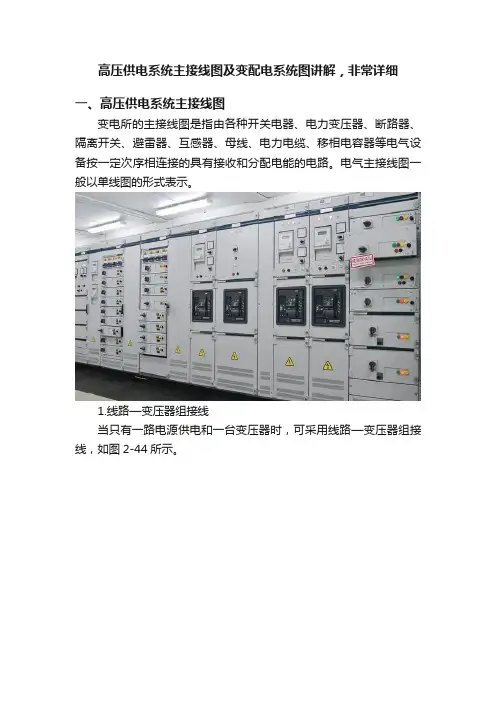

高压供电系统主接线图及变配电系统图讲解，非常详细一、高压供电系统主接线图变电所的主接线图是指由各种开关电器、电力变压器、断路器、隔离开关、避雷器、互感器、母线、电力电缆、移相电容器等电气设备按一定次序相连接的具有接收和分配电能的电路。
电气主接线图一般以单线图的形式表示。
1.线路—变压器组接线当只有一路电源供电和一台变压器时，可采用线路—变压器组接线，如图2-44所示。
图2-44 线路—变压器组接线图根据变压器高压侧情况的不同，可以选择如图2-44所示的4种开关电器。
当电源侧继电保护装置能保护变压器且灵敏度满足要求时，变压器高压侧可只装设隔离开关①;当变压器高压侧短路容量不超过高压熔断器断流容量，而又允许采用高压熔断器保护变压器时，变压器高压侧可装设跌落式熔断②或负荷开关—熔断器③，一般情况下，在变压器高压侧装设隔离开关和断路器④。
当高压侧装设负荷开关时，变压器容量不大于1250kVA;高压侧装设隔离开关或跌落式熔断器时，变压器容量一般不大于630kVA。
线路—变压器组接线的优点是接线简单，所用电气设备少，配电装置简单，投资少。
缺点是该单元中任一设备发生故障或检修时，变电所全部停电，可靠度不高。
线路—变压器组接线适用于小容量三级负荷、小型企业或非生产用户。
2.单母线接线母线又称汇流排，用于汇集和分配电能。
单母线接线又分为单母线不分段和单母线分段两种。
（1）单母线不分段接线。
当只有一路电源进线时，常用这种接线，如图2-45(a)所示，每路进线和出线装设一只隔离开关和断路器。
靠近线路的隔离开关称线路隔离开关，靠近母线的隔离开关称为母线隔离开关。
单母线不分段接线的优点是接线简单清晰，使用设备少，经济性比较好。
缺点是可靠性和灵活性差，当电源线路、母线或母线隔离开关发生故障或进行检修时，全部用户供电中断。
此种接线适用于对供电要求不高的三级负荷用户，或者有备用电源的二级负荷用户。
图2-45 单母线接线图（a）单母线不分段;(b)单母线分段（2）单母线分段接线。
