机电设备液压与气动技术1

液压与气动技术课程总结液压与气动技术是现代工程领域中非常重要的一门课程，涉及到流体力学、控制工程等多个学科的知识，广泛应用于工业、农业、航空航天等领域。

通过本门课程的学习，我对液压与气动技术有了更深入的了解，下面将对课程内容进行总结。

一、液压技术液压技术是利用液体传递能量的一种技术，主要应用于工程机械、船舶、飞机等领域。

在液压技术的学习中，我了解到液压系统的基本组成部分包括液压泵、液压阀、液压缸等。

液压泵是液压系统的动力来源，通过将机械能转化为液体压力能，为液压系统提供动力。

液压阀则是调节液体流量和压力的元件，起到控制液压系统的作用。

而液压缸则是液压系统的执行机构，通过液压力将液压能转化为机械能，实现对物体的运动。

在液压技术的学习中，我还了解到了液压系统的原理和工作过程。

液压系统的工作原理是利用液体在封闭的容器中的传递压力，实现机械元件的运动。

液压系统的工作过程一般包括液压泵吸油、液压系统的压力建立、液压阀的控制和液压缸的工作等几个阶段。

通过学习液压技术，我了解到了液压系统的优点是传递力矩大、传动效率高、运动平稳等。

二、气动技术气动技术是利用气体传递能量的一种技术，主要应用于自动控制系统、工业生产等领域。

在气动技术的学习中，我了解到气动系统的基本组成部分包括气源、气压调节器、执行元件等。

气源是气动系统的动力来源，通常使用压缩空气作为气源。

气压调节器用于调节气源的压力，为气动系统提供稳定的工作压力。

执行元件则是气动系统的执行机构，通过气动力将气动能转化为机械能，实现对物体的运动。

在气动技术的学习中，我还了解到了气动系统的原理和工作过程。

气动系统的工作原理是利用气体在封闭的容器中的传递压力，实现机械元件的运动。

气动系统的工作过程一般包括气源供气、气压调节、气动元件的控制和执行元件的工作等几个阶段。

通过学习气动技术，我了解到了气动系统的优点是传递速度快、结构简单、维护方便等。

三、液压与气动技术在实际应用中的重要性液压与气动技术在工业生产中有着广泛的应用，可以实现各种复杂的运动和控制。

《液压与气动技术》课程教学大纲课程名称：液压与气动技术适用专业：机械工程及自动化专业、机械电子专业及有关专业课程性质：全日制专科技术基础课总学时：64学时（课堂讲授50学时，实验教学14学时）预修课程：机械原理、理论力学、电工学和流体力学一. 教学目的和要求通过本课程学习，使学生对液压传动的发展概况、基本原理和应用领域有初步了解。

通过学习本课程，对主要技术及应用有一定掌握，要求学习后掌握液压传动中常用液压元件的原理与结构、液压系统的基本构成、基本原理、液压系统常见回路的分析方法。

能读懂常见工业设备的液压传动系统图；能进行常用的液压传动系统回路设计。

通过课程教学，启发学生对液压传动的兴趣，学生能够知道什么时候需要某种合适的液压传动方案用于给定的问题，并能够选择适当的具体实现措施。

通过课程实验，培养学生初步的液压实验技能以增强实验动手能力通过全课程学习，培养学生知识创新和技术创新能力。

二. 课程的基本内容（一）讲课内容1、液压传动基本原理2、流体力学基础2.1液压油2.2流体静力学2.3流体动力学2.4管路中液体的压力损失2.5液压冲击与气穴现象3.液压泵和液压马达3.1泵马达的基本原理及效率；3.2齿轮泵及齿轮马达；3.3叶片泵及叶片马达；3.4柱塞泵及柱塞马达。

4液压缸及摆动缸1.1液压缸的工作原理和分类；1.2液压缸基本参数计算；1.3液压缸的结构；1.4摆动缸。

5液压控制阀1.5方向控制阀；1.6压力控制阀1.7流量控制阀1.8插装阀与叠加阀；1.9电液伺复阀1.10液比例控制阀6辅助装置6.1油液的污染和过滤器；1.11密封原理及密封件；1.12管件及管接头；1.13蓄能器；1.14油箱；1.15热交换器。

7液压回路1.16压基本回路；1.17流调速回路；1.18积调速回路。

9液压系统1.19型液压系统实例；1.20压系统设计初步。

10气动技术概述1.21气动传动系统的工作原理及组成1.22气动传动的特点11气动元件1.23执行元件1.24控制元件1.25逻辑元件1.26气源装置及辅件12气动基本回路1.27方向控制回路1.28压力控制回路1.29速度控制回路1.30其他回路13气压传动系统1.31气动系统设计1.32气动系统实例（二）实验教学内容实验1齿轮泵拆装实验2液压缸拆装实验3方向阀拆装实验4节流调速回路实验实验5调压回路实验实验6继电器控制实验实验7回路联动实验三.课程的教学要求1.液压传动基本原理掌握液压传动的基本工作原理2.液压泵和液压马达掌握泵马达的基本原理及效率计算；了解叶片泵及叶片马达、齿轮泵及齿轮马达的基本结构与工作原理；掌握柱塞泵及柱塞马达基本结构与工作原理；掌握分析马达产生输出扭矩的方法。

液压与气动技术教案第一章：液压与气动技术概述1.1 液压与气动技术的定义1.2 液压与气动技术的发展历程1.3 液压与气动技术的应用领域1.4 液压与气动技术的优缺点分析第二章：液压系统的基本组成2.1 液压泵2.2 液压缸2.3 液压控制阀2.4 液压油2.5 液压系统的辅助元件第三章：液压系统的原理与操作3.1 液压系统的原理介绍3.2 液压泵的工作原理与类型3.3 液压缸的工作原理与类型3.4 液压控制阀的工作原理与类型3.5 液压系统的操作步骤与注意事项第四章：气动系统的基本组成4.1 气源设备4.2 气动控制阀4.3 气动执行器4.4 气动辅助元件4.5 气动系统的连接与控制线路第五章：气动系统的原理与操作5.1 气动系统的原理介绍5.2 气动执行器的工作原理与类型5.3 气动控制阀的工作原理与类型5.4 气动系统的操作步骤与注意事项5.5 气动系统的应用案例分析第六章：液压与气动系统的维护与管理6.1 液压与气动系统的日常维护内容6.2 液压与气动系统的定期检查与保养6.3 液压与气动系统的故障诊断与排除6.4 液压与气动系统的安全操作规范6.5 液压与气动系统的节能与环保措施第七章：液压与气动系统的设计与计算7.1 液压系统设计的基本原则与步骤7.2 液压泵的选择与计算7.3 液压缸的设计与计算7.4 液压控制阀的选型与计算7.5 液压油的选择与系统油液循环第八章：气动系统的设计与计算8.1 气动系统设计的基本原则与步骤8.2 气源设备的选择与计算8.3 气动控制阀的选型与计算8.4 气动执行器的选择与计算8.5 气动系统的气动元件布局与线路设计第九章：液压与气动技术的应用案例分析9.1 液压系统在机械加工领域的应用案例9.2 液压系统在自动化生产线中的应用案例9.3 气动系统在工业自动化中的应用案例9.4 液压与气动系统在汽车行业中的应用案例9.5 液压与气动系统在其他领域的应用案例第十章：液压与气动技术的创新发展趋势10.1 液压与气动技术的发展前景10.2 液压与气动技术的创新技术10.3 液压与气动技术的行业标准与规范10.4 液压与气动技术的培训与教育10.5 液压与气动技术的国际合作与交流重点和难点解析重点环节1：液压与气动技术的定义和发展历程解析：理解和掌握液压与气动技术的概念是学习本课程的基础。

“液压与气压传动技术”课程标准适用专业：机电一体化技术专业开设时间：第四学期一、课程性质《液压与气压传动》是机电类专业的一门重要的专业平台课程。

无论对学生的思维素质、创新能力、科学精神以及在工作中解决实际问题的能力的培养，还是对后续课程的学习，都具有十分重要的作用。

它是研究液压与气压传动作为一种基本的传动形式的理论基础和实际运用。

这门技术与其它传动形式有不可比拟的优势而应用广泛，以优良的静态、动态性能成为一种重要的控制手段，对工程机械、铁路大型养路机械、机械制造、自动化、矿山机械等都有广泛的实际应用价值。

该课程实现了高职的培养目标，满足了机电类教育人才的要求，是专业教学必不可少的重要组成部分。

本课程建议主要采用任务教学法，实现理论与实践一体化的教学形式。

二、课程培养目标根据3年制高职电类专业教学计划的要求，本课程应该达到以下教学目标：三、教材和参考资源1．教材《液压与气压传动》张勤主编高等教育出版社2009.22．参考书«液压与气动技术»（肖珑主编）西安电子科技大学出版社2007.1«液压与气压传动»（唐建生主编）中国人民大学出版社2008.2«液压与气动传动»（张群生主编）北京：机械工业出版社2003.7«液压与气动»（陆全龙刘明皓主编）北京：科学出版社2005.8«液压与气动技术学习及训练指南»（何法明主编）北京：高等教育出版社2003.83．相关学术期刊和报纸期刊有：《液压与气动》、《液压气动与密封》、《流体传动与控制》、《机床与液压》、《流体机械》、《润滑与密封》4．相关专业网站中国液压网：/中国液压气动密封件工业协会：/中国液压气动网：/四、课程内容和学时分配根据教学内容培养的学生除能具备生产一线必需的岗位能力外，还能顺利进入后续课程五、教师要求承担《液压与气压传动技术》课程的教师，应具有“双师素质”，既有工科机电相关专业的背景，有着工程实践经历或经过企业实践锻炼和接受过专业进修培训，具有较扎实的理论基础知识和较强的实践动手能力。

项目一液压传动基础任务一认识液压传动鉴定与评价一、请回答下列问题1．何谓液压传动?其基本工作原理是怎样的？液压传动是指以液体作为传动介质，利用液体的压力能实现运动和动力传递的传动方式。

液压传动的工作原理是：以受压液体作为工作介质，通过液压元件密封容积的变化来传递运动；通过系统内部受压液体的压力来传递动力；液压传动系统工作时，可以通过对液体的压力、流量和方向的控制与调节来满足工作部件在力、速度和方向上的要求。

2．指出液压传动与机械传动的两个相同点和两个不同点？相同点：输入小力输出大力；便于实现自动化不同点：可以自行润滑；传动平稳，可以频繁换向3．液压系统有那几个部分组成？液压系统由动力元件、执行元件、控制元件、辅助元件和工作介质五部分组成。

4．液压传动的优点非常突出，是否可以取得机械传动？为什么？不能取代。

因为各有优缺点，相互补充。

5. 据你观察和了解，哪些机电设备上采用了液压传动技术？磨床，加工中心，注塑机等。

二、判断下列说法的对错（正确画√，错误画×）。

1．机械传动、电气传动和流体传动是工程中常见的传动方式。

（√）2．液压传动实际上是一种力向另一种力的传递。

（×）3．液压传动适用于大功率、自动化程度高、无级调速和传动比准确的场合。

（×）4．液压传动系统中的执行元件能将机械能转换为压力能。

（ ×）三、请将正确的答案填入括号中1．液压传动系统的组成部分包括( D ) 。

A 、能源装置B 、执行装置C 、控制调节装置D 、工作介质2． 液压辅助元件不包括(D ) 。

A 、蓄能器B 、过滤器C 、油箱D 、电机3．液压传动系统中的动力元件是（ A ）。

A 、液压泵B 、液压缸C 、液压阀D 、油箱4. 液压系统中的能量转换元件不包括（ C ）。

A 、液压泵B 、液压缸C 、液压阀D 、液压马达任务二 确定液压千斤顶的输出力鉴定与评价一、请回答下列问题1．静止的液体受到那些力的作用？静止液体所受的力除液体重力外还有液面上作用的外加压力2．静止的液体中，压力与深度呈现什么样的关系？深度越深压力越大，呈线性关系。

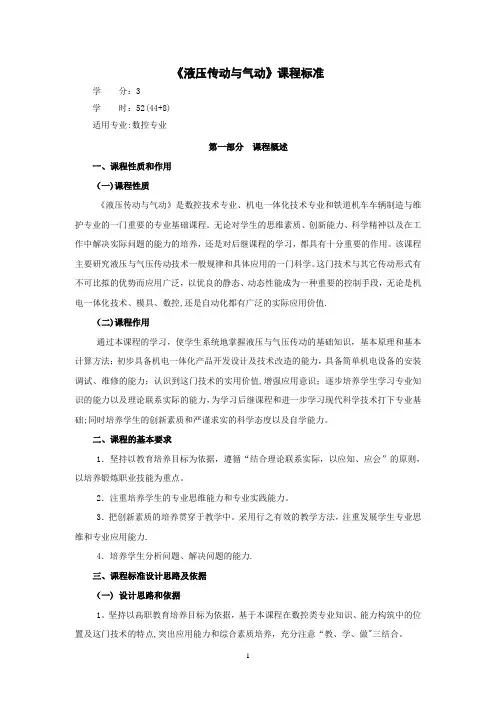

《液压传动与气动》课程标准学分：3学时：52(44+8)适用专业:数控专业第一部分课程概述一、课程性质和作用（一)课程性质《液压传动与气动》是数控技术专业、机电一体化技术专业和铁道机车车辆制造与维护专业的一门重要的专业基础课程。

无论对学生的思维素质、创新能力、科学精神以及在工作中解决实际问题的能力的培养，还是对后继课程的学习，都具有十分重要的作用。

该课程主要研究液压与气压传动技术一般规律和具体应用的一门科学。

这门技术与其它传动形式有不可比拟的优势而应用广泛，以优良的静态、动态性能成为一种重要的控制手段，无论是机电一体化技术、模具、数控,还是自动化都有广泛的实际应用价值.（二)课程作用通过本课程的学习，使学生系统地掌握液压与气压传动的基础知识，基本原理和基本计算方法；初步具备机电一体化产品开发设计及技术改造的能力，具备简单机电设备的安装调试、维修的能力；认识到这门技术的实用价值,增强应用意识；逐步培养学生学习专业知识的能力以及理论联系实际的能力，为学习后继课程和进一步学习现代科学技术打下专业基础;同时培养学生的创新素质和严谨求实的科学态度以及自学能力。

二、课程的基本要求1．坚持以教育培养目标为依据，遵循“结合理论联系实际，以应知、应会”的原则，以培养锻炼职业技能为重点。

2．注重培养学生的专业思维能力和专业实践能力。

3．把创新素质的培养贯穿于教学中。

采用行之有效的教学方法，注重发展学生专业思维和专业应用能力.4．培养学生分析问题、解决问题的能力.三、课程标准设计思路及依据（一) 设计思路和依据1。

坚持以高职教育培养目标为依据，基于本课程在数控类专业知识、能力构筑中的位置及这门技术的特点,突出应用能力和综合素质培养，充分注意“教、学、做"三结合。

2。

符合学生的认识过程和接受能力，遵循由浅入深、由易到难、循序渐进的原则.从元件的结构、原理及应用到基本回路的分析与应用,最后到具体实际生产中的复杂系统的分析与应用。

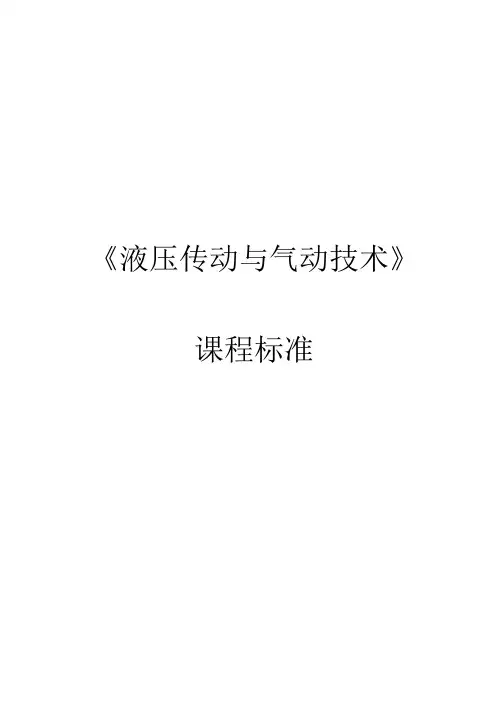

《液压传动与气动技术》课程标准1.概述1.1课程性质《液压与气动技术》是机电一体化技术专业的一门重要的专业技术课程。

无论对学生的思维素质、创新能力、科学精神以及在工作中解决实际问题的能力的培养，还是对后继课程的学习，都具有十分重要的作用。

该课程主要研究液压与气压传动技术一般规律和具体应用的一门科学。

这门技术与其它传动形式有不可比拟的优势而应用广泛，以优良的静态、动态性能成为一种重要的控制手段，无论是机械制造、模具、数控，还是自动化都有广泛的实际应用价值。

该课程实现了学生的培养目标，满足了机电类教育人才的要求，是专业教学必不可少的重要组成部分。

1.2课程目标通过学习，使学生初步掌握终身发展必备的液压和气压控制技术相关的基础知识和基本技能，了解这些知识与技能在生产实践中的应用，关注液压和气压控制技术的现状及发展趋势。

学习科学探究方法，发展自主学习能力，养成良好的思维习惯和职业规范，能运用相关的专业知识、专业方法和专业技能解决工程中的实际问题。

发展好奇心与求知欲，发展科学探索兴趣，培养坚持真理、勇于创新、实事求是的科学态度与科学精神，形成科学的价值观；培养学生的团队合作精神，激发学生的创新潜能，提高学生的实践能力。

具体目标：1、情感目标1）培养学生端正的学习态度，树立其信心，鼓励学生立志成才；2）培养学生养成良好的职业道德，爱岗敬业、吃苦耐劳、踏实肯干、钻研技术、勇攀高峰；3）培养学生具备团队精神，有合作的理念；4）培养学生牢固树立安全操作意识、文明规范操作。

2、知识目标1）掌握液压系统的组成、液压传动的工作原理和特点；2）掌握液体静压力的概念及表示方法；理解连续性方程的物理意义；3）掌握液压泵的工作原理、熟悉液压泵的主要参数、能够正确地选用泵；4）掌握液压缸的工作原理和结构特点、掌握液压缸的推力和速度计算方法；熟练掌握液压泵、液压马达和液压缸的职能符号。

3、能力目标1）系统地掌握液压与气压传动的基础知识，基本原理和基本计算方法；2）初步具备机电一体化产品开发设计及技术改造的能力，具备简单机电设备的安装调试、维修的能力；3）培养学生的创新素质和严谨求实的科学态度以及自学能力。

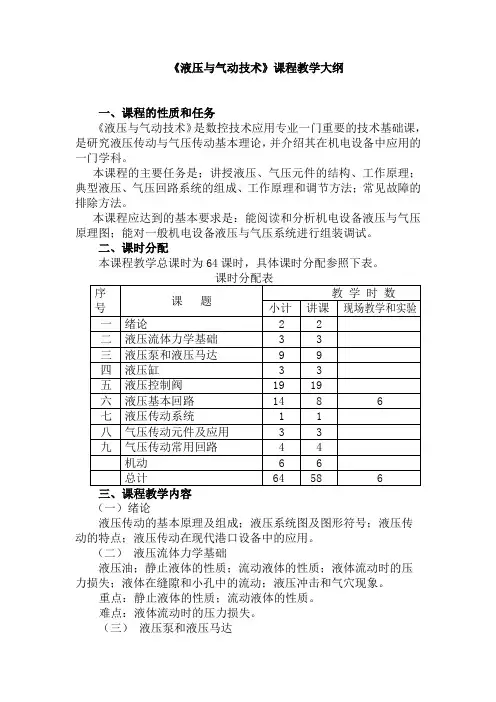

《液压与气动技术》课程教学大纲一、课程的性质和任务《液压与气动技术》是数控技术应用专业一门重要的技术基础课，是研究液压传动与气压传动基本理论，并介绍其在机电设备中应用的一门学科。

本课程的主要任务是；讲授液压、气压元件的结构、工作原理；典型液压、气压回路系统的组成、工作原理和调节方法；常见故障的排除方法。

本课程应达到的基本要求是：能阅读和分析机电设备液压与气压原理图；能对一般机电设备液压与气压系统进行组装调试。

二、课时分配本课程教学总课时为64课时，具体课时分配参照下表。

三、课程教学内容（一）绪论液压传动的基本原理及组成；液压系统图及图形符号；液压传动的特点；液压传动在现代港口设备中的应用。

（二）液压流体力学基础液压油；静止液体的性质；流动液体的性质；液体流动时的压力损失；液体在缝隙和小孔中的流动；液压冲击和气穴现象。

重点：静止液体的性质；流动液体的性质。

难点：液体流动时的压力损失。

（三）液压泵和液压马达液压泵的基本原理及基本性能参数；齿轮泵、叶片泵和轴向柱塞泵的结构和工作原理；液压马达的基本原理及基本性能参数；轴向柱塞马达、内曲线马达的结构和工作原理。

重点：液压泵和液压马达的基本性能参数；轴向柱塞泵的结构和工作原理。

难点：齿轮泵、叶片泵和轴向柱塞泵的技术问题。

（四）液压缸液压缸的类型和特点；液压缸的结构实例；液压缸的密封；液压缸的安装、调整、常见故障和排除方法。

重点：液压缸的结构实例；液压缸的密封。

难点：液压缸的结构实例。

（五）液压控制阀液压控制阀的分类、特点和工作要求；单向阀；换向阀；溢流阀；减压阀；顺序阀；压力继电器；节流阀；调速阀；比例阀、二通插装阀和数字阀。

重点：液压控制阀的功用。

难点：液压控制阀的工作原理。

（六）液压基本回路调压回路；减压回路；卸荷回路；增压回路；调速回路；增速回路；速度换接回路；换向回路；制动和锁紧回路；顺序动作回路。

重点：调压回路；调速回路；速度换接回路。

难点：调速回路。
