液压与气动技术教案第一章：液压与气动技术概述1.1 液压与气动技术的定义1.2 液压与气动技术的发展历程1.3 液压与气动技术的应用领域1.4 液压与气动技术的优缺点分析第二章：液压系统的基本组成2.1 液压泵2.2 液压缸2.3 液压控制阀2.4 液压油2.5 液压系统的辅助元件第三章：液压系统的原理与操作3.1 液压系统的原理介绍3.2 液压泵的工作原理与类型3.3 液压缸的工作原理与类型3.4 液压控制阀的工作原理与类型3.5 液压系统的操作步骤与注意事项第四章：气动系统的基本组成4.1 气源设备4.2 气动控制阀4.3 气动执行器4.4 气动辅助元件4.5 气动系统的连接与控制线路第五章：气动系统的原理与操作5.1 气动系统的原理介绍5.2 气动执行器的工作原理与类型5.3 气动控制阀的工作原理与类型5.4 气动系统的操作步骤与注意事项5.5 气动系统的应用案例分析第六章：液压与气动系统的维护与管理6.1 液压与气动系统的日常维护内容6.2 液压与气动系统的定期检查与保养6.3 液压与气动系统的故障诊断与排除6.4 液压与气动系统的安全操作规范6.5 液压与气动系统的节能与环保措施第七章：液压与气动系统的设计与计算7.1 液压系统设计的基本原则与步骤7.2 液压泵的选择与计算7.3 液压缸的设计与计算7.4 液压控制阀的选型与计算7.5 液压油的选择与系统油液循环第八章：气动系统的设计与计算8.1 气动系统设计的基本原则与步骤8.2 气源设备的选择与计算8.3 气动控制阀的选型与计算8.4 气动执行器的选择与计算8.5 气动系统的气动元件布局与线路设计第九章：液压与气动技术的应用案例分析9.1 液压系统在机械加工领域的应用案例9.2 液压系统在自动化生产线中的应用案例9.3 气动系统在工业自动化中的应用案例9.4 液压与气动系统在汽车行业中的应用案例9.5 液压与气动系统在其他领域的应用案例第十章：液压与气动技术的创新发展趋势10.1 液压与气动技术的发展前景10.2 液压与气动技术的创新技术10.3 液压与气动技术的行业标准与规范10.4 液压与气动技术的培训与教育10.5 液压与气动技术的国际合作与交流重点和难点解析重点环节1：液压与气动技术的定义和发展历程解析：理解和掌握液压与气动技术的概念是学习本课程的基础。
《液压与气动技术》课程学习指导编者的话：《液压与气动技术》课程是机械类同学们一门重要的基础课程。
本学习指导根据教学大纲和专业培养目标要求，编写了（1）基本知识、基本理论、基本技能；（2）综合思考及应用；（3）分析与计算（类型举例）三部分，内容覆盖教学大纲规定的教学内容。
编写学习指导的目的是：使同学们全面、系统、深入地理解液（气）压传动知识，增强分析问题和解决问题的能力及动手、动脑能力。
希望同学们能注意对学习内容前后的联系，重在理解，多动脑思考，切忌孤立地死记硬背。
第一部分第一章液压传动基础一.基本知识、基本概念、基本技能1.液压传动是依靠液体在密封容积变化中的压力能实现运动和动力传递的。
2.液压传动装置本质上是一种能量转换装置，它先将机械能转换为便于输送的压力能，后又将压力能转换为机械能做功。
3.单位体积液体的质量称为该液体的密度。
4.表示液体黏性大小的物理量称为黏度。
常用的黏度有三种，即动力黏度、运动黏度和相对黏度。
5.油液的黏度对温度极为敏感，温度升高，油的黏度下降。
6.液体单位面积上所受的法向作用力称为压力。
7.在密闭容器内，由外力作用所产生的压力将等值地传递到液体各点。
8.液体的压力沿着内法线方向作用于承压面。
9.静止液体内任一点的压力在各个方向上都相等。
10.液体内的压力是由外界负载作用所形成的，即液压系统中的工作压力决定于负载。
11.液压系统中的压力，绝大多数采用压力计测量。
在实际的压力测量中，有两种基准，一是以绝对真空为基准，另一是以大气压力为基准。
12.当固体壁面为一平面时，液体压力在该平面上的总作用力F等于液体压力P与该平面面积的乘积，其作用方向与平面垂直。
13.当固体壁面为一曲面时，液体压力在该曲面某X方向上的总作用力F X等于液体压力P与曲面在该方向投影面积A X的乘积。
14.我国生产的液压油采用40℃时的运动黏度值（mm2/s）为其黏度等级标号，即油的牌号。
15.液体流动时，若液体中任一点处的压力、速度和密度都不随时间而变化，则这种流动称为恒定流动。

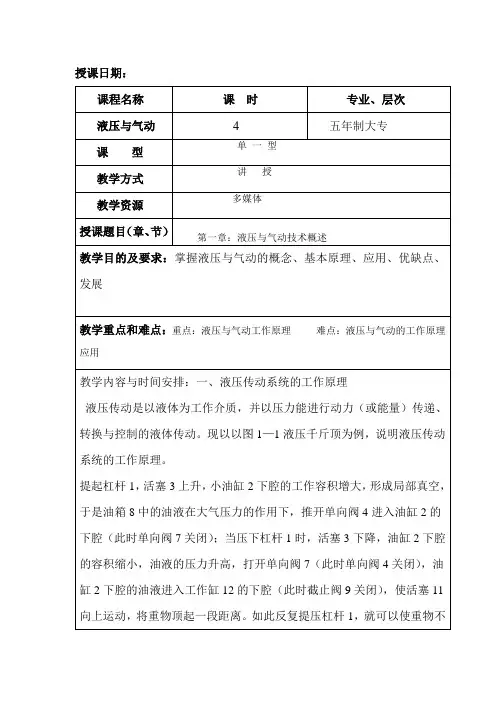

液压与气动技术教案第一章：液压与气动技术概述教学目标：1. 了解液压与气动技术的定义、原理和应用领域。
2. 掌握液压与气动系统的基本组成部分及其功能。
3. 理解液压与气动技术的优缺点及其比较。
教学内容：1. 液压与气动技术的定义与原理。
2. 液压与气动系统的组成：液压泵、液压缸、控制阀、油管和附件等。
3. 液压与气动技术的应用领域：工业、农业、交通运输、军事等。
4. 液压与气动技术的优缺点及其比较。
教学方法：1. 采用讲授法，讲解液压与气动技术的定义、原理和应用领域。
2. 采用示教法，展示液压与气动系统的组成及其工作原理。
3. 采用案例分析法，分析液压与气动技术在实际应用中的例子。
教学评估：1. 进行课堂问答，检查学生对液压与气动技术定义、原理和应用领域的理解。
2. 布置课后作业，要求学生绘制液压与气动系统的基本组成部分。
第二章：液压泵教学目标：1. 了解液压泵的类型、结构和工作原理。
2. 掌握液压泵的性能参数及其计算方法。
教学内容：1. 液压泵的类型：齿轮泵、叶片泵、柱塞泵等。
2. 液压泵的结构与工作原理。
3. 液压泵的性能参数：流量、压力、功率等。
4. 液压泵的选用原则及其维护保养。
教学方法：1. 采用讲授法，讲解液压泵的类型、结构和工作原理。
2. 采用示教法，展示不同类型液压泵的工作原理。
3. 采用案例分析法，分析液压泵在实际应用中的选用和维护保养。
教学评估：1. 进行课堂问答，检查学生对液压泵类型、结构和工作原理的理解。
2. 布置课后作业，要求学生计算液压泵的性能参数。
第三章：液压缸教学目标：1. 了解液压缸的类型、结构和工作原理。
2. 掌握液压缸的性能参数及其计算方法。
3. 理解液压缸的选用原则及其安装与维护。
教学内容：1. 液压缸的类型：单作用液压缸、双作用液压缸等。
2. 液压缸的结构与工作原理。
3. 液压缸的性能参数：有效行程、负载能力等。
教学方法：1. 采用讲授法，讲解液压缸的类型、结构和工作原理。
目录第一章液压传动基础知识绪论第二章液压动力元件第三章液压执行元件第四章液压控制元件第五章液压辅助元件第六章液压基本回路第七章典型液压传动系统第八章液压伺服和电液比例控制技术第九章液压系统的安装和使用第十章液压系统的故障诊断与排除第十一章气源装置及气动辅助元件第十二章气动执行元件第十三章气动控制元件第十四章气动基本回路第十五章气压传动系统实例一、液压与气压传动的研究对象液压与气压传动是以有压流体(压力油或压缩空气)为工作介质，来实现各种机械的传动和自动控制的传动形式。
液压传动传递动力大，运动平稳，但由于液体粘性大，在流动过程中阻力损失大，因而不宜作远距离传动和控制；而气压传动由于空气的可压缩性大，且工作压力低(通常在1.0MPa以下)，所以传递动力不大，运动也不如液压传动平稳，但空气粘性小，传递过程中阻力小、速度快、反应灵敏，因而气压传动能用于远距离的传动和控制。
二、液压与气压传动的工作原理图0-1 液压千斤顶a)液压千斤顶原理图b)液压千斤顶简化模型1－杠杆手柄2－小缸体3－小活塞4、7－单向阀5－吸油管6、10－管道8－大活塞9－大缸体11－截止阀12－通大气式油箱1.力比例关系或(0-1)式中A1、A2分别为小活塞和大活塞的作用面积；F1为杠杆手柄作用在小活塞上的力。
在液压和气压传动中工作压力取决于负载，而与流入的流体多少无关。
2.运动关系或(0-2)式中h1、h2分别为小活塞和大活塞的位移。
●从式(O-2)可知，两活塞的位移和两活塞的面积成反比。
将A1h1=A2h2两端同除以活塞移动的时间t得：即(0-3)式中v1、v2分别为小活塞和大活塞的运动速度。
●从式(0-3)可以看出，活塞的运动速度和活塞的作用面积成反比。
(0-4)如果已知进入缸体的流量q ，则活塞的运动速度为：(0-5)●从式(O-5)可得到另一个重要的基本概念，即活塞的运动速度取决于进入液压(气压)缸(马达)的流量，而与流体压力大小无关。
《液压与气动技术》学习指南液压气动技术导学本复习提要在《液压与气动技术》课程教学大纲以及考核说明的基础上，对课程的教学基本要求、考核知识点作进一步的具体说明，以帮助同学在期末复习时能够把握课程的重点。
各章的主要教学内容和教学要求如下：第一章绪论1．液压传动的工作原理在液压系统中，系统的压力取决于负载，而传动中的运动速度取决于输入的流量；液压系统中的功率是压力与流量的乘积，这是应掌握的三个重要基本概念。
2．液压传动系统的组成和表示方法通常，液压系统由能源装置、执行元件、控制调节元件和辅助装置四部分组成。
熟悉常用液压元件的图形符号。
第二章液压传动的流体力学基础1．液压油的主要特性掌握液压油的粘度概念及粘度的表示方法，能正确选用液压油。
2．液体静压力基本方程掌握液体静压力基本方程及重力作用下的静止液体压力分布规律。
3．液体压力的表示法掌握绝对压力、相对压力，表压力、真空度等基本概念，结合图2~4理解液体压力与测量基准的关系。
4．液体动力学基本方程掌握伯努利方程的物理意义及实际液体伯努利方程的表达式。
要求能够熟练地应用该方程解决具体问题。
5．管路压力损失和孔口流动特性（1）掌握层流、紊流概念；雷诺数及其计算方法。
（2）掌握沿程压力损失和局部压力损失的计算、薄壁小孔的流量计算。
第三章液压泵和液压马达1．掌握容积式液压泵和液压马达的工作原理。
2．液压泵和液压马达性能参数的计算（1）掌握液压泵输出压力、排量与流量、功率与效率等参数的计算。
（2）掌握液压马达转速、转矩、排量与流量、功率与效率的计算。
3．了解齿轮泵（马达）、叶片泵（马达）和柱塞泵（马达）的结构、工作原理和特点，能合理选用。
第四章液压缸1．活塞式液压缸掌握单杆、双杆活塞式液压缸的结构特点。
活塞输出力和运动速度的计算，特别是单杆液压缸差动连接时的特点。
2.液压缸的设计计算掌握缸筒内径的计算，活塞杆直径及缸筒长度的选取方式。
第五章液压阀1．方向控制阀（1）熟悉普通单向阀和液控单向阀的工作原理与应用。
