《液压与气动技术》(完整版)

液压与气动技术完整版全套教学课件一、教学内容本课程依据《液压与气动技术》教材的第3章和第4章内容进行教学。

第3章详细讲解液压系统的基本原理、液压油的选择与维护、液压元件的功能及分类；第4章则侧重于气动系统的原理、气动元件、气动回路的设计与应用。

二、教学目标1. 掌握液压与气动技术的基本原理及系统构成。

2. 能够识别并正确使用液压与气动元件。

3. 培养学生设计简单液压与气动回路的能力。

三、教学难点与重点教学难点：液压与气动元件的结构与工作原理、液压与气动回路的设计。

教学重点：液压与气动系统的基本原理、液压与气动元件的分类与功能、回路的设计与应用。

四、教具与学具准备1. 液压与气动实验装置。

2. 液压与气动元件模型。

3. PPT课件。

4. 练习题及答案。

五、教学过程1. 实践情景引入：通过展示液压与气动设备在工业生产中的应用案例，激发学生学习兴趣。

2. 理论讲解：（1）液压系统的基本原理。

（2）液压油的选择与维护。

（3）液压元件的功能及分类。

（4）气动系统的原理。

（5）气动元件及气动回路的设计。

3. 例题讲解：（1）计算液压缸的输出力。

（2）设计一个简单的气动控制回路。

5. 实践操作：（1）观察液压与气动元件的结构。

（2）动手搭建一个简单的液压与气动回路。

六、板书设计1. 液压系统基本原理。

2. 液压元件分类及功能。

3. 气动系统原理。

4. 气动元件及回路设计。

七、作业设计1. 作业题目：（1）简述液压系统的基本原理。

（2）列举三种常见的液压元件，并说明其功能。

（3）简述气动系统的原理。

（4）设计一个简单的气动控制回路。

2. 答案：（1）液压系统基本原理：利用液体传递压力，实现力的放大、传递和方向改变。

（2）液压元件：如液压泵、液压缸、液压阀等。

功能：分别为提供压力油、实现直线往复运动、控制液流方向和压力等。

（3）气动系统原理：利用压缩空气传递压力，实现元件的运动。

八、课后反思及拓展延伸1. 反思：本节课的教学过程中，注意观察学生的学习情况，针对难点问题进行重点讲解。

液压与气动技术教案第一章：液压与气动技术概述1.1 液压与气动技术的定义1.2 液压与气动技术的发展历程1.3 液压与气动技术的应用领域1.4 液压与气动技术的优缺点分析第二章：液压系统的基本组成2.1 液压泵2.2 液压缸2.3 液压控制阀2.4 液压油2.5 液压系统的辅助元件第三章：液压系统的原理与操作3.1 液压系统的原理介绍3.2 液压泵的工作原理与类型3.3 液压缸的工作原理与类型3.4 液压控制阀的工作原理与类型3.5 液压系统的操作步骤与注意事项第四章：气动系统的基本组成4.1 气源设备4.2 气动控制阀4.3 气动执行器4.4 气动辅助元件4.5 气动系统的连接与控制线路第五章：气动系统的原理与操作5.1 气动系统的原理介绍5.2 气动执行器的工作原理与类型5.3 气动控制阀的工作原理与类型5.4 气动系统的操作步骤与注意事项5.5 气动系统的应用案例分析第六章：液压与气动系统的维护与管理6.1 液压与气动系统的日常维护内容6.2 液压与气动系统的定期检查与保养6.3 液压与气动系统的故障诊断与排除6.4 液压与气动系统的安全操作规范6.5 液压与气动系统的节能与环保措施第七章：液压与气动系统的设计与计算7.1 液压系统设计的基本原则与步骤7.2 液压泵的选择与计算7.3 液压缸的设计与计算7.4 液压控制阀的选型与计算7.5 液压油的选择与系统油液循环第八章：气动系统的设计与计算8.1 气动系统设计的基本原则与步骤8.2 气源设备的选择与计算8.3 气动控制阀的选型与计算8.4 气动执行器的选择与计算8.5 气动系统的气动元件布局与线路设计第九章：液压与气动技术的应用案例分析9.1 液压系统在机械加工领域的应用案例9.2 液压系统在自动化生产线中的应用案例9.3 气动系统在工业自动化中的应用案例9.4 液压与气动系统在汽车行业中的应用案例9.5 液压与气动系统在其他领域的应用案例第十章：液压与气动技术的创新发展趋势10.1 液压与气动技术的发展前景10.2 液压与气动技术的创新技术10.3 液压与气动技术的行业标准与规范10.4 液压与气动技术的培训与教育10.5 液压与气动技术的国际合作与交流重点和难点解析重点环节1：液压与气动技术的定义和发展历程解析：理解和掌握液压与气动技术的概念是学习本课程的基础。

机电工程学院《液压与气动技术》授课教案课题液压传动基础知识课次2授课班级学时2上课地点教学目标能力目标知识目标素质目标1、独立分析能力2、设备拆装、维护维修能力3、根据原理图进行实物连接4、系统回路设计及其应用1、各元件符号识别2、基本回路的分析3、复杂回路的分析4、简单系统的设计及其应用1、岗位精神2、团队合作意识的培养3、培养良好的设备维护和保养意识4、注意开启系统和关闭系统时的注意事项教学重点与难点重点：1、初步认识油压千斤顶并学会使用2、油压千斤顶工作原理分析3、认识平面磨床工作台及其液压系统组成4、初步学会分析系统回路5、独立分析组合机床工作台液压系统工作原理难点：1、组合机床工作台原理示意图2、分析组合机床工作台教学过程主要教学内容备注讲授50 min 一、油压千斤顶在实际生活工业中的应用介绍1、油压千斤顶实物认识图1 立式油压千斤顶实物多媒体手段加强认识和了解1—杠杆手柄； 2。

小活塞;3-小油缸；4、5-单向阀；6—大油缸；7-大活塞；8-重物；9-卸油阀；10-油箱图2 液压千斤顶的工作原理示意图2、油压千斤顶工作原理分析通过生产中经常见到的液压千斤顶来了解液压传动的工作原理,图2所示为该液压系统的工作原理示意图。

由图可知，该系统由举升液压缸和手动液压泵两部分组成，大油缸6、大活塞7、单向阀5和卸油阀9组成举升液压缸，杠杆手柄1、小活塞2、小油缸3、单向阀4和5组成手动液压泵。

活塞和缸体之间既保持良好的配合关系，又能实现可靠的密封。

提起手柄1使小活塞2向上移动，小活塞2下端密封的油腔容积增大，形成局部真空，这时单向阀5关闭并阻断其所在的油路，而单向阀4打开使其所在油路畅通，油箱10中的液压油就在大气压的作用下通过吸油管道进入并充满小缸体3，完成一次吸油动作;用力压下手柄1，小活塞2下移，小活塞2下腔容积减小，腔内压力升高，这时单向阀4关闭同时阻断其所在的油路,当压力升高到一定值时单向阀5打开,小油缸3中的油液经管道输入大油缸6的下腔，由于卸油阀9处于关闭状态，大油缸6中的液压油增多迫使大活塞7向上移动，顶起重物.再次提起手柄吸油时，单向阀5自动关闭，使油液不能倒流，从而保证了重物不会自行下落。

（完整版）液压与气动技术_试题与答案《液压与气动》试卷（1）一、填空（42分）1．液压传动是以为工作介质进行能量传递的一种形式。

2．液压传动是由、、、、和五部分组成。

3．液体粘性的物理意义是既反映，又反映。

4．液体的压力是指，国际单位制压力单位是，液压中还常用和。

5．液压系统的压力是在状态下产生的，压力大小决定于。

6．液压泵是通过的变化完成吸油和压油的，其排油量的大小取决于。

7．机床液压系统常用的液压泵有、、三大类。

8．液压泵效率包含和两部分。

9．定量叶片泵属于，变量叶片泵属于（单作用式、双作用式）10．液压缸是液压系统的，活塞固定式液压缸的工作台运动范围略大于缸有效行程的。

11．液压控制阀按用途不同分为、、三大类。

12．三位换向阀的常态为是，按其各油口连通方式不同常用的有、、、、五种机能。

13．顺序阀是利用油路中控制阀口启闭，以实现执行元件顺序动作的。

14．节流阀在定量泵的液压系统中与溢流阀组合,组成节流调速回路,即、、三种形式节流调速回路。

15．流量阀有两类：一类没有压力补偿，即抗负载变化的能力，如；另一类采取压力补偿措施，有很好的抗干扰能力，典型的如和，即抗干扰能力强。

16．溢流阀安装在液压系统的液压泵出口处，其作用是维持系统压力，液压系统过载时。

二、是非题 (10分)1、液压泵的理论流量与输出压力有关。

（）2、限压式变量叶片泵根据负载大小变化能自动调节输出流量（）3、液压马达输出转矩与机械效率有关，而与容积效率无关。

（）4、单杆式液压缸差动连接时，活塞的推力与活塞杆的截面积成比，而活塞的运动速度与活塞杆的截面积成反比。

（）5、单向阀只允许油液朝某一方向流动，故不能作背压阀用。

（）6、溢流阀在工作中阀口常开的是作调压溢流阀用，阀口常闭的是作安全阀用。

（）7、节流阀和调速阀均能使通过其流量不受负载变化的影响。

（）8、节流阀的进、回油节流调速回路是属于恒推力调速。

（）9、在液压传动系统中采用密封装置的主要目的是为了防止灰尘的进入。

练习题第一章液压传动概述一、填空题1、一部完整的机器一般主要由三部分组成，即_________、_____________、____________。

2、液体传动是主要利用_________能的液体传动。

3、传动机构通常分为_________、_________、_________。

4、液压传动由四部分组成即_________、_________、_________、_________。

5、液体传动是以液体为工作介质的流体传动。

包括_________和_________。

二、简答题：液压传动的优缺点?第二章液压流体力学基础一、填空题1、油液在外力作用下，液层间作相对运动进的产生内摩擦力的性质，叫做_________。

2、作用在液体内部所有质点上的力大小与受作用的液体质量成正比，这种力称为_________。

3、作用在所研究的液体外表面上并与液体表面积成正比的力称为_________。

4、液体体积随压力变化而改变。

在一定温度下，每增加一个单位压力，液体体积的相对变化值，称为_________。

5、液体压流动中，任意一点上的运动参数不随时间变化的流动状态称为定常流动，又称_________。

6、伯努利方程是以液体流动过程中的流动参数来表示_________的一种数学表达式，为即为能量方程。

二、判断题（）1、以绝对真空为基准测得的压力称为绝对压力。

（）2、液体在不等横截面的管中流动，液流速度和液体压力与横截面积的大小成反比。

（）3、液压千斤顶能用很小的力举起很重的物体，因而能省功。

（）4．空气侵入液压系统，不仅会造成运动部件的“爬行”，而且会引起冲击现象。

（）5、当液体通过的横截面积一定时，液体的流动速度越高，需要的流量越小。

（）6、层流是指液体流动时，液体质点没有横向运动、互不混杂、呈线状或层状的流动。

（）7、液体在管道中流动的压力损失表现为沿程压力损失和局部压力损失两种形式。

（）8、泄漏是由压力差与配合件表面间的间隙造成的。

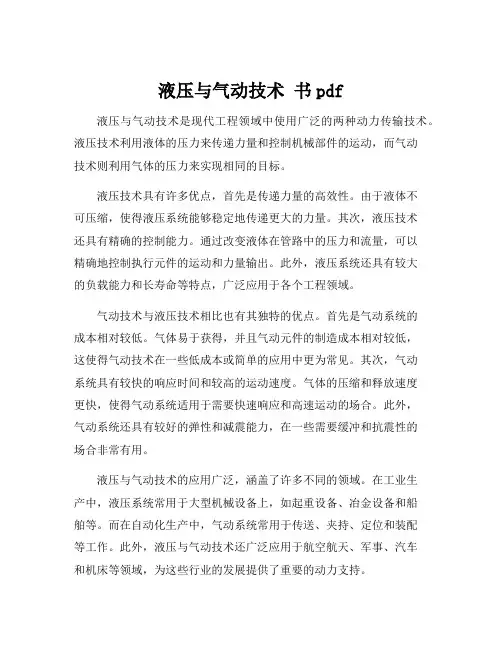

液压与气动技术书pdf液压与气动技术是现代工程领域中使用广泛的两种动力传输技术。

液压技术利用液体的压力来传递力量和控制机械部件的运动，而气动技术则利用气体的压力来实现相同的目标。

液压技术具有许多优点，首先是传递力量的高效性。

由于液体不可压缩，使得液压系统能够稳定地传递更大的力量。

其次，液压技术还具有精确的控制能力。

通过改变液体在管路中的压力和流量，可以精确地控制执行元件的运动和力量输出。

此外，液压系统还具有较大的负载能力和长寿命等特点，广泛应用于各个工程领域。

气动技术与液压技术相比也有其独特的优点。

首先是气动系统的成本相对较低。

气体易于获得，并且气动元件的制造成本相对较低，这使得气动技术在一些低成本或简单的应用中更为常见。

其次，气动系统具有较快的响应时间和较高的运动速度。

气体的压缩和释放速度更快，使得气动系统适用于需要快速响应和高速运动的场合。

此外，气动系统还具有较好的弹性和减震能力，在一些需要缓冲和抗震性的场合非常有用。

液压与气动技术的应用广泛，涵盖了许多不同的领域。

在工业生产中，液压系统常用于大型机械设备上，如起重设备、冶金设备和船舶等。

而在自动化生产中，气动系统常用于传送、夹持、定位和装配等工作。

此外，液压与气动技术还广泛应用于航空航天、军事、汽车和机床等领域，为这些行业的发展提供了重要的动力支持。

对于液压与气动技术的学习和应用，有一些指导意义的建议。

首先，理论知识的学习是必不可少的。

了解液压与气动的基本原理、元件和系统的组成是掌握这两种技术的基础。

其次，实践经验的积累也是关键。

通过实际操作和实验，掌握液压与气动系统的安装、调试和维护等技能，能够更好地应对实际问题。

此外，关注行业动态和技术发展也是必要的，了解最新的液压与气动技术和应用趋势，能够更好地应对市场需求。

总之，液压与气动技术在现代工程领域扮演着重要的角色。

不管是液压还是气动，它们都有自己的优点和适应范围。

通过深入学习和实践，我们可以充分发挥液压与气动技术的优势，为工程领域的发展做出更大的贡献。

液压传动总复习习题答案一、是非题（对的画“√”，错的“×”）并对你认为有错的题目进行改正1、液压传动是以液体作为工作介质进行能量传递的一种传动形式。

（√）正确：2、液压系统压力的大小决定于外界负载的大小。

（√）正确：3、液压系统某处的流速大小决定该处流量的大小。

（√）正确：4、当活塞面积一定时，要增大活塞运动速度可增加流量。

（√）正确：5、密封容积的变化是容积式泵能完成吸油和压油的根本原因之一。

（√）正确：6、液压系统的牵引力越大，活塞运动速度越快。

（×）正确：液压系统的牵引力是与活塞面积有关，是成正比。

7、当泵的输出压力升高到调节值以上时，限压式叶片泵：（A）转子与定子间的偏心距e自动减小。

（√）正确：（B）泵的输出流量自动增大。

（√）正确：泵的输出流量自动减小。

8、若泵的密封容积在运转中能不断变化，此泵为变量泵。

（×）正确：若泵的密封容积在运转中能不断变化，此泵为定量泵。

9、油缸中作用在活塞上的液压推动越大，活塞的运动速度越快。

（×）正确：油缸中作用在活塞上的液压推动越大，活塞的运动速度越慢。

10、液压缸的工作压力总是等于液压泵的额定压力。

（×）正确：液压缸的工作压力总是小于液压泵的额定压力。

11、差动连接液压缸的结构不同于单出杆双作用式液压缸（×）正确：差动连接只是一种连接方式，与结构无关，只要是双作用式液压缸都能差动连接。

12、系统中工作元件的工作压力等于泵的额定压力。

（×）正确：系统中工作元件的工作压力小于泵的额定压力。

13、液压传动的压力决定于外负载，并随外负载的减小而增大（×）正确：液压传动的压力决定于外负载，并随外负载的减小而（减小）14、油液的粘度与温度成正比而与压力成反比（×）正确：油液的粘度与温度成（反比）而与压力成（正比）15、在运动中密封容积能不断变化的泵即为变量泵（×）正确：在运动中密封容积能不断变化的泵即为（定）量泵16、当转速一定时，泵的排量即为泵的流量（×）正确：当转速一定时，泵的排量与转速的乘积为泵的流量17、液压泵的额定压力即为液压缸的工作压力（×）正确：液压泵的额定压力（大于）液压缸的工作压力18、雷诺数与管径、流速、液体的动力粘度成正比关系（×）正确：雷诺数与管径、流速成（正比）与液体的（运动）粘度成反比关系19、理想液体稳定流动时，某截面处的流速越大则该处的压力越低（×）正确：理想液体稳定流动时，某截面处的流速越大则该处的（面积越小）20、密封圈的安装没有要求。

目录第一章液压传动基础知识绪论第二章液压动力元件第三章液压执行元件第四章液压控制元件第五章液压辅助元件第六章液压基本回路第七章典型液压传动系统第八章液压伺服和电液比例控制技术第九章液压系统的安装和使用第十章液压系统的故障诊断与排除第十一章气源装置及气动辅助元件第十二章气动执行元件第十三章气动控制元件第十四章气动基本回路第十五章气压传动系统实例一、液压与气压传动的研究对象液压与气压传动是以有压流体(压力油或压缩空气)为工作介质，来实现各种机械的传动和自动控制的传动形式。

液压传动传递动力大，运动平稳，但由于液体粘性大，在流动过程中阻力损失大，因而不宜作远距离传动和控制；而气压传动由于空气的可压缩性大，且工作压力低(通常在1.0MPa以下)，所以传递动力不大，运动也不如液压传动平稳，但空气粘性小，传递过程中阻力小、速度快、反应灵敏，因而气压传动能用于远距离的传动和控制。

二、液压与气压传动的工作原理图0-1 液压千斤顶a)液压千斤顶原理图b)液压千斤顶简化模型1－杠杆手柄2－小缸体3－小活塞4、7－单向阀5－吸油管6、10－管道8－大活塞9－大缸体11－截止阀12－通大气式油箱1.力比例关系或(0-1)式中A1、A2分别为小活塞和大活塞的作用面积；F1为杠杆手柄作用在小活塞上的力。

在液压和气压传动中工作压力取决于负载，而与流入的流体多少无关。

2.运动关系或(0-2)式中h1、h2分别为小活塞和大活塞的位移。

●从式(O-2)可知，两活塞的位移和两活塞的面积成反比。

将A1h1=A2h2两端同除以活塞移动的时间t得：即(0-3)式中v1、v2分别为小活塞和大活塞的运动速度。

●从式(0-3)可以看出，活塞的运动速度和活塞的作用面积成反比。

(0-4)如果已知进入缸体的流量q ，则活塞的运动速度为：(0-5)●从式(O-5)可得到另一个重要的基本概念，即活塞的运动速度取决于进入液压(气压)缸(马达)的流量，而与流体压力大小无关。

液压与气动技术
第一篇：液压技术的基本原理与应用
液压技术是指利用液体的流动产生压力、传递能量以及
完成各种工艺过程的技术。

作为一种高效可靠的动力传输方式，液压技术在工业生产中得到了广泛应用。

液压系统主要由液压马达、液压泵、液压阀等组成。

其
工作原理基于流体静力学和流体动力学的基本原理，通过控制压力和流量来调节和控制液压系统的各项参数。

液压技术具有以下特点：
1. 高效性：液压系统压力高达1000 bar以上，传递功
率高，输出功率大。

2. 灵活性：液压系统可进行精细调节，流量和压力可实
现无级调节，并可选用多种类型的液压元件，满足不同的工作要求。

3. 操作简便：液压系统自动化程度高，只需调节液压阀
或操作控制杆，即可实现液压系统的各项参数的控制。

液压技术应用广泛，下面介绍几个常见的应用领域：
1. 工程机械：挖掘机、装载机、铲车等。

2. 机床：数控机床、金属加工机床。

3. 飞机、船舶、汽车：制动系统、操纵系统。

在使用液压技术过程中，需注意以下几点：
1. 液压系统运行前应先进行系统检测和调试，以及排除
故障。

2. 液压油应定期更换，以保证系统正常运行。

3. 液压元件的使用应符合规定，以免出现故障。

因此，在实际应用过程中，保持液压系统的正常运行状态需要科学的维修和保养。

这样才能保证液压系统的高效可靠工作，提高生产效率和产品质量。

液压与气动技术教学教材
液压与气动技术是机械工程专业的核心课程之一，也是现代工业中不可或缺的技术。

本教材包括以下内容：
第一章液压系统基础
介绍液压系统的基本结构，液压元件的分类和作用，以及液压油的选择和性能要求。

第二章液压传动系统
讲解不同类型的液压泵和液压马达的原理与特点，以及液压缸和液压伺服的应用。

第三章液压控制系统
介绍液压控制系统的原理和分类，以及在机床、冶金和汽车行业中的应用实例。

第四章气压系统基础
讲解气压系统的基本结构、气动元件的功能分类，以及气动油的选择和性能要求。

第五章气压传动系统
介绍不同类型的气动元件的原理与特点，以及在自动化装备和交通运输系统中的应用实例。

第六章气动控制系统
讲解气动控制系统的原理和应用领域，包括压力控制、速度控制和位置控制等方面。

本教材内容全面，涵盖了液压与气动技术的基础知识和实际应用。

旨在帮助学生深入了解液压与气动，为未来的工作做好充分准备。
