电力牵引供电系统概述知识

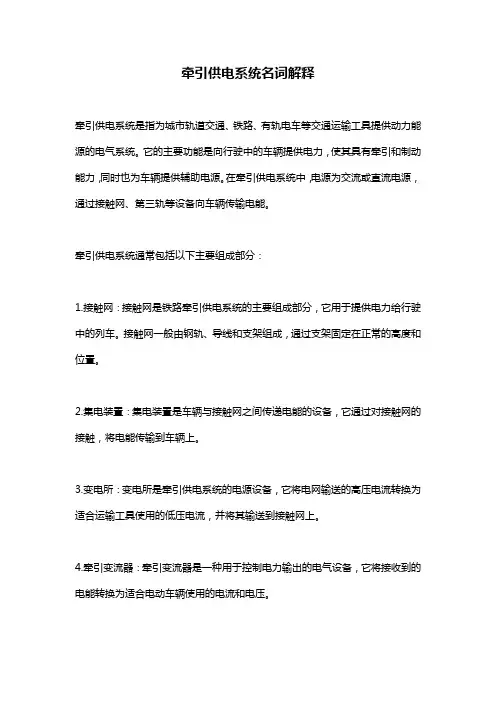

牵引供电系统名词解释
牵引供电系统是指为城市轨道交通、铁路、有轨电车等交通运输工具提供动力能源的电气系统。

它的主要功能是向行驶中的车辆提供电力，使其具有牵引和制动能力，同时也为车辆提供辅助电源。

在牵引供电系统中，电源为交流或直流电源，通过接触网、第三轨等设备向车辆传输电能。

牵引供电系统通常包括以下主要组成部分：
1.接触网：接触网是铁路牵引供电系统的主要组成部分，它用于提供电力给行驶中的列车。

接触网一般由钢轨、导线和支架组成，通过支架固定在正常的高度和位置。

2.集电装置：集电装置是车辆与接触网之间传递电能的设备，它通过对接触网的接触，将电能传输到车辆上。

3.变电所：变电所是牵引供电系统的电源设备，它将电网输送的高压电流转换为适合运输工具使用的低压电流，并将其输送到接触网上。

4.牵引变流器：牵引变流器是一种用于控制电力输出的电气设备，它将接收到的电能转换为适合电动车辆使用的电流和电压。

5.辅助电源：辅助电源是为车辆提供照明、空调、信号等设备供电的电源，也可以为车辆的启动和停车提供电能。

在牵引供电系统中，各个组成部分之间的协调和运行非常重要，它们共同保证了交通运输工具的牵引和制动能力，保障了交通运输的安全和稳定。

1、.牵引供电系统的组成：牵引变电所 ，牵引供电回路 ，开闭所，分区所，自耦变压器站，牵引网（供电线，接触网，回流线，分相绝缘器，分段绝缘器，供电分区）牵引变电所：在牵引变电所内装设有牵引变压器，将电力系统110kV 或220kV 的高压降低为27．5kV 或2×27．5kV(自耦变压器供电方式)，以单相电馈送给牵引网，供电力机车使用。

分区所：接触网通常在两相邻牵引变电所的中央断开，将相邻的牵引变电所中间的两个供电臂分为两个供电分区没在中央断开出设置开关设备可以将两个供电分区联通，此处的开关设备称为分区所。

分区所可以使相邻的接触网供电区段实现并联或单独工作，可以增加供电的灵活性和运行的可靠性。

自耦变压器站:在沿线每隔10-15km 设置一台自耦变压器，用于自耦变压器供电方式。

2、供电电流制：直流制：600v ，750v ，1500v ，3000v 。

低频交流制：15kv/16.67hz ，11kv 或12.5kv/25hz ；单相工频交流制：27.5kv/50hz 。

3、牵引网的供电方式：直接供电方式（DF ）,直接加回流供电方式（DN ），自耦变压器供电方式（AT ），吸流变压器供电方式（BT ），CC 供电方式。

DF :牵引变电所将电能通过馈线传输到接触网，接触网通过受电弓连接到变压器仪一次测，然后通过钢轨流回变电所。

特点：供电回路的构成最简单，工程投资、运营成本和维修工作量都少；但对邻近通信线路的干扰影响严重，钢轨电位比其它供电方式要高。

DN ：在直接供电方式的结构上增设与轨道并联的架空回流线，就成为带回流线的直接供电方式，特点：原来流经轨道、大地的回流，一部分改由架空回流线流回牵引变电所，其方向与接触网中馈电电流方向相反，架空回流线与接触网距离较近，因此，相当于对邻近通信线路增加了屏蔽效果。

牵引网阻抗和轨道电位都有所降低。

AT:自耦变压器供电方式，简称AT 供电方式。

特点：它无需提高牵引网的绝缘水平及可将供电电压提高一倍。

牵引供电系统简介：将电能从电力系统传送给电力机车的电力装置的总称叫电气化铁路的供电系统，又称牵引供电系统，主要由牵引变电所和接触网两大部分组成。

牵引变电所将电力系统输电线路电压从110kV（或220kV）降到27.5kV，经馈电线将电能送至接触网；接触网沿铁路上空架设，电力机车升弓后便可从其取得电能，用以牵引列车。

牵引变电所所在地的接触网设有分相绝缘装置，两相邻牵引变电所之间设有分区亭，接触网在此也相应设有分相绝缘装置。

牵引变电所至分区亭之间的接触网（含馈电线）称供电臂。

牵引供电回路是由牵引变电所——馈电线——接触网——电力机车——钢轨——回流联接——（牵引变电所）接地网组成的闭合回路，其中流通的电流称牵引电流，闭合或断开牵引供电回路会产生强烈的电弧，处理不当会造成严重的后果。

通常将接触网、钢轨回路（包括大地）、馈电线和回流线统称为牵引网。

牵引供电设备的检修运行由供电段负责，牵引供电系统的运行调度则由供电调度负责。

供电调度通常设在铁路局调度所。

牵引供电系统供电示意图如下所示：二、牵引变电所、分区所、开闭所牵引变电所：牵引变电所的任务是将电力系统三相电压降低，同时以单相方式馈出。

降低电压是由牵引变压器来实现的，将三相变为单相是通过变电所的电气接线来达到的。

牵引变压器（主变）是一种特殊电压等级的电力变压器，应满足牵引负荷变化剧烈、外部短路频繁的要求，是牵引变电所的“心脏”。

我国牵引变压器采用三相、三相——二相和单相三种类型，因而牵引变电所也分为三相、三相——二相和单相三类。

随着技术水平的提高，我国干线电气化铁路已推广使用集中监视及控制的远动系统，牵引变电所将逐步实现无人值班，直接由供电调度实行遥控运行。

分区所：分区所设置在两个变电所中间，作用有三：提高供电质量、供电分段、越区供电。

•开闭所：一般设置在大型站场附近，进线由变电所或接触网引入，由开关馈出多个供电线路向多个供电设备供电。

作用是增强供电的灵活性，便于供电设备的运行及检修，便于行车组织，缩小供电事故及故障范围。

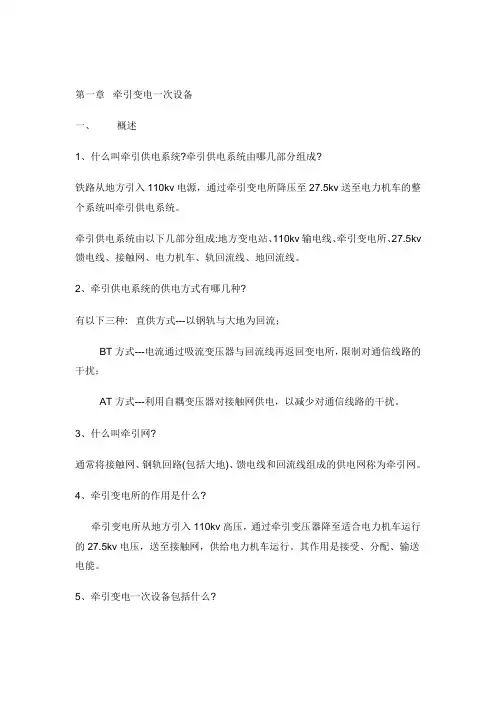

第一章牵引变电一次设备一、概述1、什么叫牵引供电系统?牵引供电系统由哪几部分组成?铁路从地方引入110kv电源，通过牵引变电所降压至27.5kv送至电力机车的整个系统叫牵引供电系统。

牵引供电系统由以下几部分组成:地方变电站、110kv输电线、牵引变电所、27.5kv 馈电线、接触网、电力机车、轨回流线、地回流线。

2、牵引供电系统的供电方式有哪几种?有以下三种: 直供方式---以钢轨与大地为回流；BT方式---电流通过吸流变压器与回流线再返回变电所，限制对通信线路的干扰；AT方式---利用自耦变压器对接触网供电，以减少对通信线路的干扰。

3、什么叫牵引网?通常将接触网、钢轨回路(包括大地)、馈电线和回流线组成的供电网称为牵引网。

4、牵引变电所的作用是什么?牵引变电所从地方引入110kv高压，通过牵引变压器降至适合电力机车运行的27.5kv电压，送至接触网，供给电力机车运行。

其作用是接受、分配、输送电能。

5、牵引变电一次设备包括什么?牵引变电一次设备由以下几部分组成:牵引变压器、断路器、隔离开关、电压互感器、电流互感器、母线、避雷器、电抗器、电容器、接地装置等。

6、牵引变电所有哪几个电压等级?交流:110kv, 27.5kv, 10kv ,380v ,220v ,110v直流:220v(110v)7、牵引变电所对接触网的供电方式有哪几种?牵引变电所对接触网的供电有两种方式:单边供电和双边供电。

接触网通常在相邻两牵引变电所的中央断开，将两牵引变电所间两个供电臂的接触网分为两个供电分区。

每以供电分区的接触网只能从一端的牵引变电所获得电能，称为单边供电。

如果在中央断开处设开关设备时可将两供电分区连通，此处称为分区亭。

将分区亭的断路器闭合，则相邻牵引变电所间的两个接触网供电分区可同时从两变电所获得电能，此方式称为双边供电。

8、牵引变电所一次接线方式有哪几种?牵引变电所一次接线主要有桥式接线和双T型接线两种。

(1)桥式接线:在通过式变电所中，有电力系统的穿过功率通过，桥断路器应经常处于闭合状态，这种接线称为桥式接线。

《电力牵引交流传动及其控制系统》报告—电力牵引供电系统电力牵引供电系统是向电力机车供给牵引用电能的系统。

主要由牵引变电所和接触网组成。

牵引变电所将电力系统通过高压输电线送来的电能加以降压和变流后输送给接触网，以供给沿线路行驶的电力机车。

有些国家电气化铁路有时由专用发电厂供电。

电力牵引供电系统按照向电力机车提供的电流性质分为直流制和交流制，交流制又分工频单相交流制和低频单相交流制。

工频指工业标准频率,即50赫或60赫;低频指低于工业标准频率的频率,应用最多的是[92-01]赫,即50赫的三分之一。

各种电流制的电力牵引供电系统的设备有很大的差别。

电流制的发展直流制应用最早，19世纪末电力牵引开始用于铁路干线时，应用的就是直流制。

目前在英、法、日、苏等国直流制仍然大量存在。

直流制是将电力系统的三相交流电降压并变换为直流电供应接触网。

接触网电压有1200伏、1500伏、3000伏等多种。

由于电力机车电压受直流牵引电动机换向条件的限制，接触网电压很难大幅度提高，所以直流制须沿接触网输送大量电流，在接触网上一般须用两根铜接触导线，并应用铜承力索，另加一些平行的铝加强导线来分流，耗费有色金属量较大。

另外，为了保持接触网的电压水平，沿线路每隔10～30公里须设置一个牵引变电所。

直流制的这些弱点，推动了交流制的研究。

交流牵引供电系统20世纪初，工频三相交流制和低频单相交流制相继出现。

工频三相交流制曾在意大利应用，由接触网输送三相中的两相，另一相接地。

后因两相接触网结构复杂、维护困难被淘汰。

低频单相交流制则在德国、瑞典、瑞士等国得到发展。

这种电流制接触网电压一般为 15000伏,在电力机车上降压,使用单相整流子牵引电动机。

交流制的接触网比直流制的简单得多，牵引变电所的设置间距也加长。

采用低频的主要原因是整流子牵引电动机换向困难，不适宜于在工频运转。

低频制需要低频电源，所以低频制电气化铁路必须建设专用低频发电厂，或者在牵引变电所将电力系统送来的工频电流降压并变换成低频电流。

目录摘要： .................................................................................................................................. 错误!未定义书签。

1.电力牵引供电系统概述 (2)2.接触网概述概述 (3)3.接触网支柱及基础 (7)4.第三方物流企业内部环境结构分析 (8)5.第三方物流企业的核心竞争力分析............................................................................... 错误!未定义书签。

6.第三方物流企业的战略选择........................................................................................... 错误!未定义书签。

7．结论 ................................................................................................................................ 错误!未定义书签。

参考文献 .............................................................................................................................. 错误!未定义书签。

摘要高速铁路电力牵引供电系统及接触网分析摘要：本论文介绍了电气化铁路供变电技术，以交流电气化铁路为重点，加强对牵引供电系统的认识，牵引供电系统有以牵引变电为重点，介绍了供电系统一次设备和二次电器设备，牵引供电系统可能对临近线路的影响，并通过对铁路接触网的供电方式、特点及应用分类，对铁路接触网进行了系统的分析。

牵引供电系统牵引供电系统是指为电气牵引车辆在运行过程中提供电力的系统。

牵引供电系统的设计和运行是交通运输的重要组成部分，特别是电气化铁路、电气胶轮车和电气地铁等交通工具的运营。

本文将讨论牵引供电系统的基本结构、工作原理和常见故障及解决方案。

基本结构牵引供电系统的基本结构包括两部分：接触网和接触网配电系统。

接触网是通过架空线路将电力输送到电气牵引车辆的触点上，而配电系统则负责将电能分配到接触网上的各个部分。

接触网通常由钢制上行线及钢制下行线组成，在两条线路之间悬挂的弹性线圈保持钢制上行线的张力，同时具有压在下行线上的力。

接触网配电系统由变电站、分段开关、隔离开关、牵引变压器和组合开关等组成。

变电站是牵引供电系统的核心设备，它将输送电压由高压变成适合电气牵引车辆的低电压。

分段开关用于分段，以便进行检修和维护工作。

隔离开关用于断开接触网和电气牵引车辆之间的电气连接。

牵引变压器是通过变压器将高压电能逐步变成电气牵引车辆所需的低电压。

组合开关用于控制配电系统的操作。

工作原理接触网通过上行线将高压电力输送到牵引变压器，在牵引变压器中将高压电能变成低电压电能，然后牵引变压器通过下行线将低电压电能输送到电气牵引车辆的触点上。

电气牵引车辆的牵引系统和辅助供电系统通过触点连接到接触网上，从而获取所需的电力。

在牵引供电系统的工作过程中，接触网将高压交流电输送到牵引变压器，通过牵引变压器将高压转换为低电压，供电给电气牵引车辆。

通过运用继电保护及其他电气保护设备，来保证接触网和牵引车辆之间的安全和稳定的电气连接。

常见故障及解决方案牵引供电系统因为工作原理的复杂性，有时候会出现不同的故障。

以下是常见的故障及解决方案：接触网脱落接触网脱落通常经常发生在高速运行中。

接触网脱落会导致接触网配电系统的保护装置动作，并给地面人员造成威胁。

对于接触网脱落的处理，一般有两种解决方案：第一种是通过调整钢制上行线张力来修复接触网的位置，第二种是通过使用特殊挂钩来吊起接触网，从而重新修复接触网的位置。

城市轨道交通牵引供电系统复习资料第一章电力牵引供电系统概述1、电力牵引的制式概念：供电系统向电动车辆或电力机车供电所采用的电流或电压制式，包括直流/交流制、电压等级、交流电频率、交流制中单相/三相等问题。

2、电力牵引系统性能要求：①启动加速性能：启动力矩大，加速平稳；②动力设备容量利用充分：轻载时，运行速度高；重载时，运行速度可以低一些。

功率容量P=FV近似于常数；③调速性能：速度调节容易实现，能量损耗小。

满足上述条件：直流串激（串励）电动机。

3、直流串励电动机优缺点：通过串联电阻调速，原理简单，调速范围宽，供电系统电压损失和能量消耗较大，而且需要换向。

4、城市轨道交通牵引制式：直流供电制式。

城市轨道机车功率不大，供电半径小，城市之间运营供电电压不能太高，以确保安全。

我国国标规定采用750V 和1500V直流供电两种制式，不推荐600V。

5、城市轨道交通电力牵引供电系统组成：发电厂（站）、升压变压器、电力网（110-220KV）、主降压变电站（110~220KV→10~35KV）、直流牵引变电所（10~35KV→1500、750V）、馈电线、接触网、走行轨道、回流线。

6、组成统一的电力供电系统的优点：①充分利用动力资源；②减少燃料运输；③提高供电可靠性；④提高发电效率。

7、环形供电接线：由两个或两个以上主降压变电站和所有的牵引变电所用输电线联成一个环行。

8、环形供电接线的优缺点：环行供电是很可靠的供电线路，因为在这种情况下，一路输电线和一个主降压变电站同时停止工作时，只要其母线仍保持通电，就不致中断任何一个牵引变电所的正常供电。

但其投资较大。

9、双边供电接线：由两个主降压变电站向沿线牵引变电所供电，通往牵引变电所的输电线都经过其母线联接，为了增加供电的可靠性．用双路输电线供电，而每路按输送功率计算。

这种接线可靠性稍低于环行供电。

当引入线数目较多时，开关设备多，投资增加。

10、电网向牵引变电所供电形式：环形供电接线、双边供电接线、单边供电接线、辐射形供电接线。
