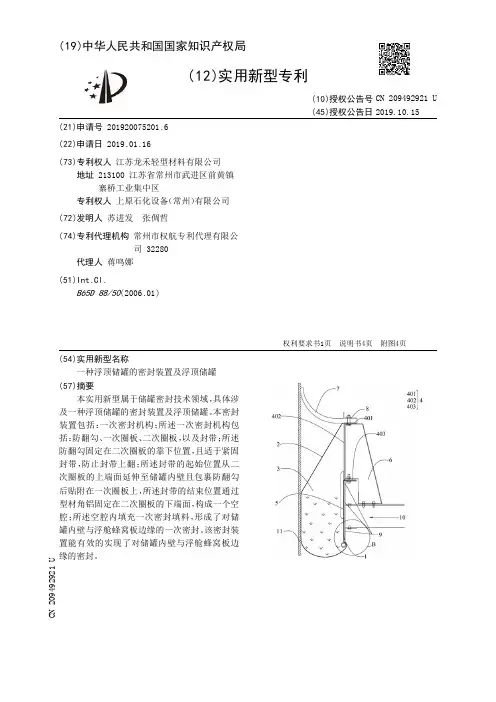

【CN209442018U】内浮盘与罐壁间的密封结构【专利】

专利名称：全接液焊接式内浮盘专利类型：发明专利
发明人：苏进发,张倜哲
申请号：CN201810622372.6申请日：20180615
公开号：CN108529030A
公开日：
20180914
专利内容由知识产权出版社提供
摘要：本发明公开了一种全接液焊接式内浮盘，包括：内浮盘主体，圆盘状结构，由多个铝质焊接式蜂窝板组成，和结构骨架紧密连结；弹性密封件，固定设置在所述内浮盘主体的外圈，与储罐内侧壁紧密贴合，形成密封结构；其中，所述弹性密封件包括：压板组件，包括上压板和下压板，所述上压板和所述下压板分别为弧形弹性板，且所述上压板和下压板上设置有连续式密封薄膜；固定件，与所述内浮盘主体的外圈固定连接；所述上压板的第一端部与所述下压板的第一端部分别与所述固定件螺栓连接。

与传统的非接触浮舱式内浮盘相比，本发明为全接液，无油气空间，大幅度减少油气的挥发，与胶黏式相比，本发明耐久性、耐腐蚀性较高，不易造成结构的崩塌。

申请人：江苏龙禾轻型材料有限公司,富威蜂窝科技(常州)有限公司
地址：213177 江苏省常州市武进区寨桥工业集中区
国籍：CN
代理机构：苏州市中南伟业知识产权代理事务所(普通合伙)
代理人：李明
更多信息请下载全文后查看。

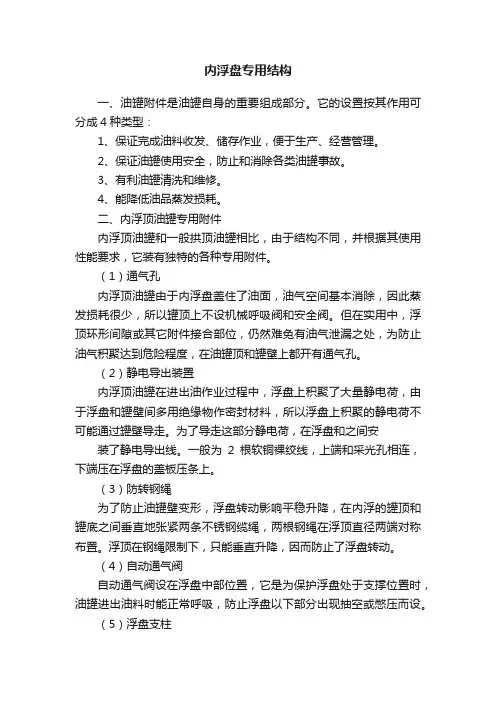

内浮盘专用结构一、油罐附件是油罐自身的重要组成部分。

它的设置按其作用可分成4种类型：1、保证完成油料收发、储存作业，便于生产、经营管理。

2、保证油罐使用安全，防止和消除各类油罐事故。

3、有利油罐清洗和维修。

4、能降低油品蒸发损耗。

二、内浮顶油罐专用附件内浮顶油罐和一般拱顶油罐相比，由于结构不同，并根据其使用性能要求，它装有独特的各种专用附件。

（1）通气孔内浮顶油罐由于内浮盘盖住了油面，油气空间基本消除，因此蒸发损耗很少，所以罐顶上不设机械呼吸阀和安全阀。

但在实用中，浮顶环形间隙或其它附件接合部位，仍然难免有油气泄漏之处，为防止油气积聚达到危险程度，在油罐顶和罐壁上都开有通气孔。

（2）静电导出装置内浮顶油罐在进出油作业过程中，浮盘上积聚了大量静电荷，由于浮盘和罐壁间多用绝缘物作密封材料，所以浮盘上积聚的静电荷不可能通过罐壁导走。

为了导走这部分静电荷，在浮盘和之间安装了静电导出线。

一般为2根软铜裸绞线，上端和采光孔相连，下端压在浮盘的盖板压条上。

（3）防转钢绳为了防止油罐壁变形，浮盘转动影响平稳升降，在内浮的罐顶和罐底之间垂直地张紧两条不锈钢缆绳，两根钢绳在浮顶直径两端对称布置。

浮顶在钢绳限制下，只能垂直升降，因而防止了浮盘转动。

（4）自动通气阀自动通气阀设在浮盘中部位置，它是为保护浮盘处于支撑位置时，油罐进出油料时能正常呼吸，防止浮盘以下部分出现抽空或憋压而设。

（5）浮盘支柱内浮顶油罐使用一段时间后，浮顶需要检修，油罐需清洗，这时浮顶就需降到距罐底一定高度，由浮盘上若干支柱来支撑。

（6）扩散管扩散管在内与进口管相接，管径为进口管的2倍，并在两侧均匀钻有众多直径2mm的小孔。

它起到油罐收油时降低流速，保护浮盘支柱的作用。

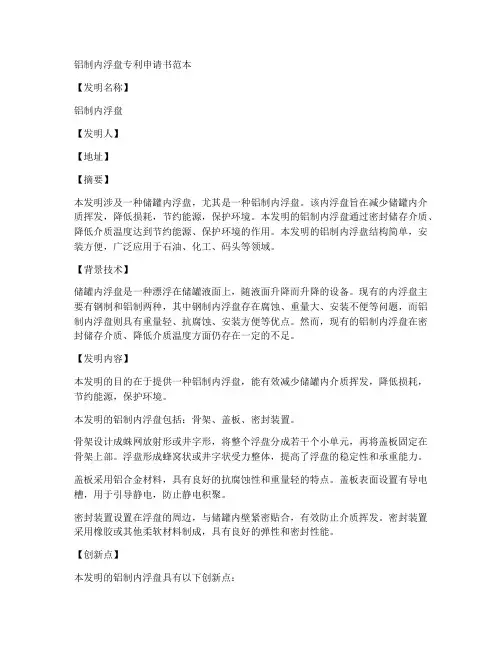

铝制内浮盘专利申请书范本【发明名称】铝制内浮盘【发明人】【地址】【摘要】本发明涉及一种储罐内浮盘，尤其是一种铝制内浮盘。

该内浮盘旨在减少储罐内介质挥发，降低损耗，节约能源，保护环境。

本发明的铝制内浮盘通过密封储存介质、降低介质温度达到节约能源、保护环境的作用。

本发明的铝制内浮盘结构简单，安装方便，广泛应用于石油、化工、码头等领域。

【背景技术】储罐内浮盘是一种漂浮在储罐液面上，随液面升降而升降的设备。

现有的内浮盘主要有钢制和铝制两种，其中钢制内浮盘存在腐蚀、重量大、安装不便等问题，而铝制内浮盘则具有重量轻、抗腐蚀、安装方便等优点。

然而，现有的铝制内浮盘在密封储存介质、降低介质温度方面仍存在一定的不足。

【发明内容】本发明的目的在于提供一种铝制内浮盘，能有效减少储罐内介质挥发，降低损耗，节约能源，保护环境。

本发明的铝制内浮盘包括：骨架、盖板、密封装置。

骨架设计成蛛网放射形或井字形，将整个浮盘分成若干个小单元，再将盖板固定在骨架上部。

浮盘形成蜂窝状或井字状受力整体，提高了浮盘的稳定性和承重能力。

盖板采用铝合金材料，具有良好的抗腐蚀性和重量轻的特点。

盖板表面设置有导电槽，用于引导静电，防止静电积聚。

密封装置设置在浮盘的周边，与储罐内壁紧密贴合，有效防止介质挥发。

密封装置采用橡胶或其他柔软材料制成，具有良好的弹性和密封性能。

【创新点】本发明的铝制内浮盘具有以下创新点：1. 结构简单，安装方便，节省人力物力。

2. 采用铝合金材料，具有重量轻、抗腐蚀的优点。

3. 密封装置能有效防止介质挥发，降低损耗。

4. 导电槽的设计能防止静电积聚，提高储罐的安全性。

【实验结果】本发明的铝制内浮盘已进行实验验证，实验结果表明：1. 铝制内浮盘在储罐内能有效减少介质挥发，降低损耗。

2. 铝制内浮盘具有良好的密封性能，防止介质泄漏。

3. 铝制内浮盘在储罐内能有效降低介质温度，节约能源。

【权利要求】1. 一种铝制内浮盘，包括骨架、盖板、密封装置。

专利名称：一种存储罐用内浮盘
专利类型：实用新型专利
发明人：李松涛,杨云峰,刘春生,宋秋娜,窦雪飞,霍磊,李景超申请号：CN202122515840.X
申请日：20211019
公开号：CN216661088U
公开日：
20220603
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种存储罐用内浮盘，所述盘体顶部中心设置有注气孔，所述盘体内部以所述注气孔为中心呈放射状设置有多条以多个气腔组成的漂浮线，盘体上设置有导气腔，盘体上于所述导气腔的外侧设置有储液腔，所述盘体的外侧边缘设置有外防护圈，所述盘体上设置有抽液泵，所述抽液泵的输出端与所述储液腔之间通过设置的导液孔相连通，同条直线上的多个所述气腔之间通过设置的导气孔相连通，最外侧所述导气孔的外侧与所述导气腔内部相连通。

本实用新型提供的一种存储罐用内浮盘工作中，根据存储罐内部存储的液体种类，通过抽液泵将储液腔内部液体进行排出或者抽入，期间也可通过注气孔对多个气腔内部打气，使其适应不同液体的浮力，更加实用。

申请人：大庆新科华石化设备有限责任公司
地址：163000 黑龙江省大庆市龙凤区光明产业园区
国籍：CN
更多信息请下载全文后查看。

专利名称：一种常压储罐内浮盘固定装置专利类型：实用新型专利
发明人：刘伟,李娜娜
申请号：CN202220099275.5
申请日：20220114
公开号：CN216582069U
公开日：
20220524
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种常压储罐内浮盘固定装置,涉及储罐内浮盘固定技术领域。

本实用新型包括储罐侧壁、内浮盘以及套管，内浮盘设置在储罐侧壁内部，套管设置在内浮盘表面，且套管上下两端分别穿过内浮盘上下两表面连接有第二限位板，套管内部滑动设置有导向杆，导向杆上下两端分别连接有第一限位板，且导向杆外侧套设有弹簧，弹簧两端分别与第一限位板以及第二限位板连接，通过导向杆与弹簧相互配合，确保了内浮盘上下移动的稳定性，同时解决了以往常压储罐的内浮盘固定钢绳因腐蚀、受力、摩擦导致断绳的现象，提高了装置的使用寿命。

申请人：刘伟
地址：252127 山东省聊城市东昌府区韩集镇刘望海村
国籍：CN
更多信息请下载全文后查看。

专利名称：新型储罐组装式内浮盘专利类型：实用新型专利
发明人：俞长伟,刘秀明,王健,张明申请号：CN201920432150.8
申请日：20190330
公开号：CN209720523U
公开日：
20191203
专利内容由知识产权出版社提供
摘要：本实用新型属于储罐内浮盘领域，具体涉及一种新型储罐组装式内浮盘，包括罐体、浮盘、支柱、防静电导线和防旋转装置，所述的罐体内设有浮盘，浮盘两端设有密封带，密封带一侧设有防火泡沫挡板，所述的浮盘包括浮箱、主梁和扣板，浮箱两侧设有翅片，相邻的浮箱通过翅片拼插连接，翅片外套装有浮箱压条，浮箱内部具有聚氨酯发泡芯材，浮箱固定在主梁上，主梁上安装支柱，扣板固定在浮箱上；浮箱与支撑架结构采用分体模块式组装，浮力大及浮力分布均匀，浮箱内不会浸液，质量轻，不会发生沉盘、卡盘现象，易于安装和检修，使用寿命长。

申请人：山东汇丰石化集团有限公司
地址：256400 山东省淄博市桓台县果里镇石化南路
国籍：CN
代理机构：青岛发思特专利商标代理有限公司
代理人：马俊荣
更多信息请下载全文后查看。

专利名称：新型储罐组装式内浮盘专利类型：实用新型专利
发明人：俞长伟,刘秀明,王健,张明申请号：CN201920432150.8
申请日：20190330
公开号：CN209720523U
公开日：
20191203
专利内容由知识产权出版社提供
摘要：本实用新型属于储罐内浮盘领域，具体涉及一种新型储罐组装式内浮盘，包括罐体、浮盘、支柱、防静电导线和防旋转装置，所述的罐体内设有浮盘，浮盘两端设有密封带，密封带一侧设有防火泡沫挡板，所述的浮盘包括浮箱、主梁和扣板，浮箱两侧设有翅片，相邻的浮箱通过翅片拼插连接，翅片外套装有浮箱压条，浮箱内部具有聚氨酯发泡芯材，浮箱固定在主梁上，主梁上安装支柱，扣板固定在浮箱上；浮箱与支撑架结构采用分体模块式组装，浮力大及浮力分布均匀，浮箱内不会浸液，质量轻，不会发生沉盘、卡盘现象，易于安装和检修，使用寿命长。

申请人：山东汇丰石化集团有限公司
地址：256400 山东省淄博市桓台县果里镇石化南路
国籍：CN
代理机构：青岛发思特专利商标代理有限公司
代理人：马俊荣
更多信息请下载全文后查看。

专利名称：浮顶油罐的浮盘边缘密封装置专利类型：实用新型专利
发明人：边慧娟,王韬博
申请号：CN201520729052.2
申请日：20150918
公开号：CN204957417U
公开日：
20160113
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种浮顶油罐的浮盘边缘密封装置，其包括：多块由上段和下段组成的密封滑板，沿浮盘的周向依次设置于浮盘外侧以形成环状，密封滑板的上段朝向浮顶油罐的罐壁弯曲，密封滑板的上段的顶端与浮盘的边缘连接，密封滑板的下段贴合于浮顶油罐的罐壁，密封滑板的下段的底端浸入浮顶油罐内储存的油体内；密封薄膜，敷设于密封滑板的内侧面上；以及支撑条，位于密封薄膜下方，用于支撑密封薄膜以使密封薄膜贴合于密封滑板的内侧面上，支撑条的顶端与浮盘的边缘连接；密封滑板和支撑条均为弹性钢片。

本实用新型通过上述技术方案具有主动密封性能，补偿范围宽，密封能力强的优点。

申请人：北京三益能环工程技术有限公司
地址：100094 北京市海淀区东北旺南路29号院3号楼2层B232室
国籍：CN
代理机构：北京五洲洋和知识产权代理事务所(普通合伙)
代理人：刘春成
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920415077.3(22)申请日 2019.03.29(73)专利权人 东方傲立石化有限公司地址 570100 海南省东方市永安西路南十巷(72)发明人 郭银亮　胡君　(74)专利代理机构 广州三环专利商标代理有限公司 44202代理人 陈欢(51)Int.Cl.B01F 5/10(2006.01)B01F 15/00(2006.01)(54)实用新型名称一种内浮顶罐调和装置(57)摘要本实用新型提供一种内浮顶罐调和装置，包括内浮顶罐和调和泵，所述调和泵设在所述内浮顶罐的外面，所述内浮顶罐的内部设有活动输油臂和出油管，所述出油管与所述调和泵的输入端连通，所述调和泵的输出端与所述活动输油臂连通，所述活动输油臂的自由端通过连接件固定于所述内浮顶罐的内浮盘上，所述连接件包括固定接头和若干分油管，所述固定接头固定于所述内浮盘上，若干所述分油管分别与所述固定接头连接，且若干所述分油管均与所述活动输油臂的自由端连通。

本实用新型采用活动输油臂对多种性质相近油品调和的方式，在保证内浮顶罐内油品充分混合的同时，可防止内浮盘遭受破坏，其结构简单，操作灵活可靠。

权利要求书1页 说明书3页 附图2页CN 209034141 U 2019.06.28C N 209034141U权　利　要　求　书1/1页CN 209034141 U1.一种内浮顶罐调和装置，其特征在于：包括内浮顶罐和调和泵，所述调和泵设在所述内浮顶罐的外面，所述内浮顶罐的内部设有活动输油臂和出油管，所述出油管与所述调和泵的输入端连通，所述调和泵的输出端与所述活动输油臂连通，所述活动输油臂的自由端通过连接件固定于所述内浮顶罐的内浮盘上，所述连接件包括固定接头和若干分油管，所述固定接头固定于所述内浮盘上，若干所述分油管分别与所述固定接头连接，且若干所述分油管均与所述活动输油臂的自由端连通。
