手把手教你制作柏拉图

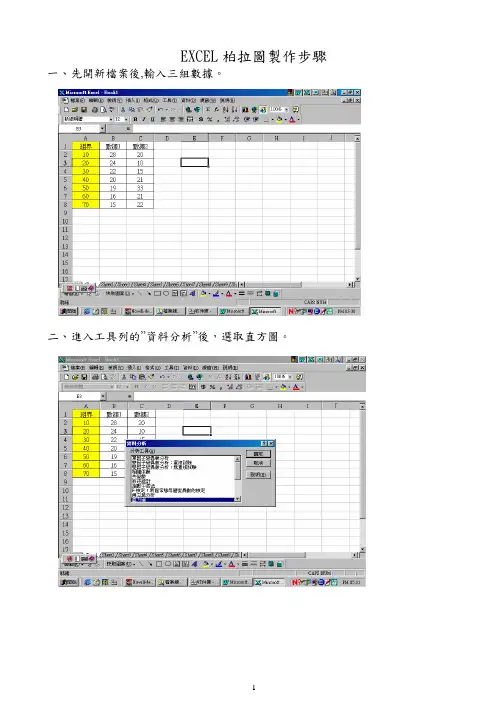

柏拉图的制作方法我们这里制作柏拉图使用的是Excell2003，当然也可以在其他版本Excell 制作，现在以Excell2003为例制作柏拉图，步骤如下： 首先打开Excell2003， 1、制作如下表格：2选中所需要的数据选择“插入”→选择“图表”→选择“柱形图”此列按从大到小排列 此列数据为同行B 列数据除以总和所得3、依次选择“下一步”→输入选择“图表标题”，输入图表标题→单击完成4、点击柱形图，右击选择“数据系列格式”→选择“选项”→选择“分类间距”，把分类间距改成“0”，柏拉图中的柱状图初步完成，如下图5、在图表区右击，选择“源数据”→选择“系列”→选择“添加”→选择“名称”，输入名称→选择“值”，输入“值”，如下图6、点击确定，如下图，这里我们几乎看不到“累计百分比”的图形，是因为“累计百分比”的数值相对“存在问题”的数值来说太小了，我们可以适当的将图表拉的长一些，如下图隐隐约约可以看到“累计百分比”的图形，如下图：击此处，依次添加数据点击此处，然后选择“累计百分比” ”点击此处，然后选择 D3-D11的数据，即累计百分比的数值0-100%7、选中“累计百分比”的图形，右击，选择“数据系列格式”→“坐标轴”→选择“次坐标轴”→单击“确定”，“累计百分比”的图形已经很明显的显现出来了，如下图：8、选中累计百分比的图形，即途中紫色的柱形图，右击选中“图表类型”→选择“折线图”→选择“确定”，如下图：9、下面需要调整坐标轴的刻度了，在Y轴数据处右击选择“坐标轴格式”→选择“刻度”，依次设置最小值、最大值、主要刻度单位，最小值设置为“0”，最大值一般为所有问题的和，主要刻度依据个人爱好设置，如下图，同样的方法设置次坐标轴刻度10、设置刻度之后的图表如下图，但是我们可以看出来折线图的起点不在原点，但是我们需要它在原点，所以下面我们需要通过“次X 轴”来实现折线图的起点在原点11、在图表区右击选择“图表选项”→选择“坐标轴”→将“次坐标轴”前面的方框选中，如下图：选择此处数据，右击，设置Y 轴刻度选择此处数据，右击，设置次坐标轴刻度选中方框，可以将测次X 轴显现出来12、在次X轴的数值上右击，选择“坐标轴格式”→选择“图案”，将图案里面均选择无，→选择“刻度”，将“数值（Y）轴置于分类之间”选项前面的对勾删除，如下图13、我们的柏拉图就制作好了，我们还可以设置调整柱形图、折线图的颜色，只需要进行形影的设置就行了，大家可以试一试。

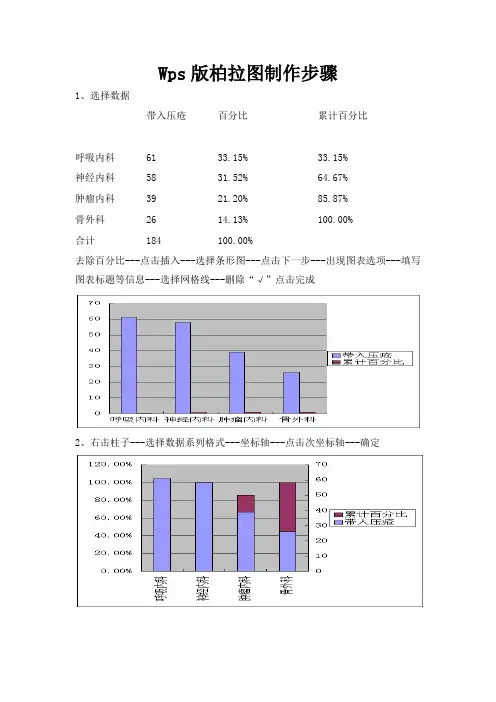

Wps版柏拉图制作步骤1、选择数据带入压疮百分比累计百分比呼吸内科61 33.15% 33.15%神经内科58 31.52% 64.67%肿瘤内科39 21.20% 85.87%骨外科26 14.13% 100.00%合计184 100.00%去除百分比---点击插入---选择条形图---点击下一步---出现图表选项---填写图表标题等信息---选择网格线---删除“√”点击完成2、右击柱子---选择数据系列格式---坐标轴---点击次坐标轴---确定3、右击红色柱子---图表类型---折线图---确定4、右击柱子---数据系列格式---坐标轴---选择主坐标轴---选项---分类间隔选择0---确定5、右击折线---数据系列格式---坐标轴---选择次坐标轴---确定6、右击左右两侧纵坐标---坐标轴格式---刻度---左侧最大值为数据中的最大值---主要刻度单位自行设定---右侧最大值选择1---确定7、在数据表中插入0带入压疮累计百分比呼吸内科61 33.15%神经内科58 64.67%肿瘤内科39 85.87%骨外科26 100.00%合计1848、右击折线---源数据---系列---选择“累计百分比”---点击值---选择数据表中累计百分比所以选项---确定9、右击图表空白处---图表选项---坐标轴---勾选次坐标轴---确定10、菜单---图表工具---选择次分类轴---点击设置所选内容格式---刻度---去除“数值轴置于分类之间”√---确定11、右击右侧纵坐标---坐标轴格式---数字---选择百分比---确定12、右击图表选项---网格线---删除√---确定以上图表2选1。

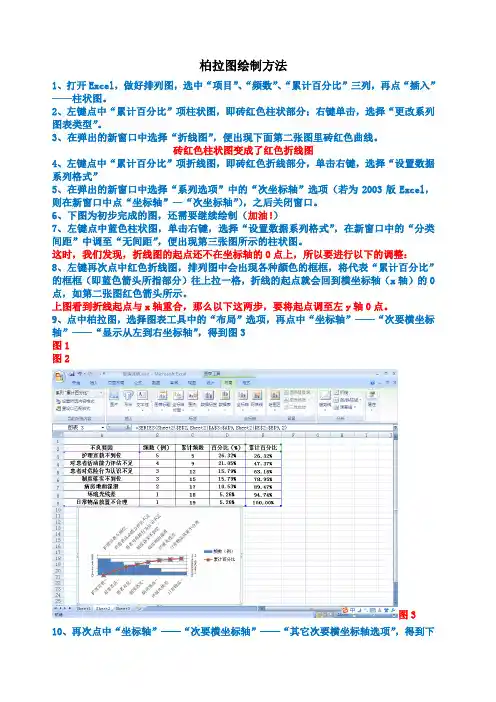

柏拉图绘制方法1、打开Excel，做好排列图，选中“项目”、“频数”、“累计百分比”三列，再点“插入”——柱状图。

2、左键点中“累计百分比”项柱状图，即砖红色柱状部分；右键单击，选择“更改系列图表类型”。

3、在弹出的新窗口中选择“折线图”，便出现下面第二张图里砖红色曲线。

砖红色柱状图变成了红色折线图4、左键点中“累计百分比”项折线图，即砖红色折线部分，单击右键，选择“设置数据系列格式”5、在弹出的新窗口中选择“系列选项”中的“次坐标轴”选项（若为2003版Excel，则在新窗口中点“坐标轴”—“次坐标轴”），之后关闭窗口。

6、下图为初步完成的图，还需要继续绘制（加油！）7、左键点中蓝色柱状图，单击右键，选择“设置数据系列格式”，在新窗口中的“分类间距”中调至“无间距”，便出现第三张图所示的柱状图。

这时，我们发现，折线图的起点还不在坐标轴的0点上，所以要进行以下的调整：8、左键再次点中红色折线图，排列图中会出现各种颜色的框框，将代表“累计百分比”的框框（即蓝色箭头所指部分）往上拉一格，折线的起点就会回到横坐标轴（x轴）的0点，如第二张图红色箭头所示。

上图看到折线起点与x轴重合，那么以下这两步，要将起点调至左y轴0点。

9、点中柏拉图，选择图表工具中的“布局”选项，再点中“坐标轴”——“次要横坐标轴”——“显示从左到右坐标轴”，得到图3图1图2图310、再次点中“坐标轴”——“次要横坐标轴”——“其它次要横坐标轴选项”，得到下图：11、在弹出的新窗口中选择“在刻度线上”，得到下图：12、左键单击上方横坐标轴，右键选择“设置坐标轴格式”，在弹出的窗口当中，将“主要刻度线类型”及“坐标轴标签”都设为“无”（如箭头所指），得到图2：图1图2从上图我们看到折线的起点和终点都在x轴和y轴上，但是还需要更改主y轴和次y轴的标签，其中左y轴的最大值设为不良要因累计频数的总和，右y轴最大值设为1。

13、左键点中左y轴标签，右键选择“设置坐标轴格式”，如下图：14、在弹出的新窗口中将“最小值”设为“0”；“最大值”设为不良要因累计频数值，在本例中，即设为“19”；“主要刻度单位”和“次要刻度单位”根据频数的大小设置合理的间距，本例设为“5”，如下图：15、同样方法，设置右y轴的最小值为“0”，最大值为“1”（即100%），得到下图：16、调整各柱状图的颜色方便区分。

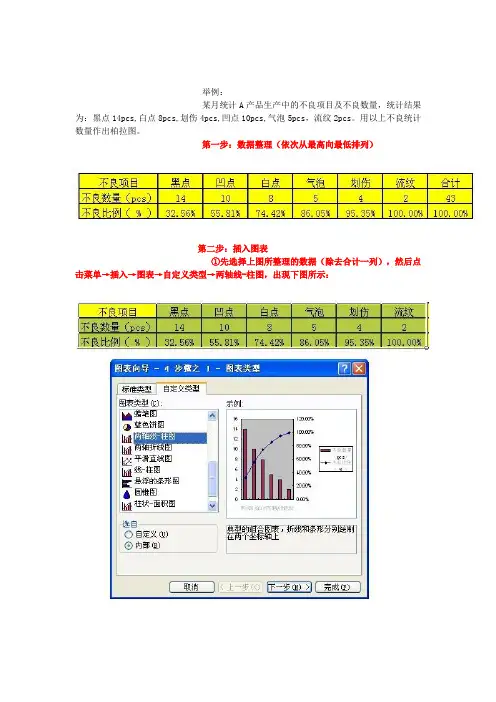

举例：某月统计A产品生产中的不良项目及不良数量，统计结果为：黑点14pcs,白点8pcs,划伤4pcs,凹点10pcs,气泡5pcs，流纹2pcs。

用以上不良统计数量作出柏拉图。

第一步：数据整理（依次从最高向最低排列）第二步：插入图表①先选择上图所整理的数据（除去合计一列），然后点击菜单→插入→图表→自定义类型→两轴线-柱图，出现下图所示：②出现上图所示之后，点击：下一步→下一步→下一步→完成，柏拉图雏形作成，如下图所示：第三步：图表中Y轴左右两边的刻度整理①鼠标右键点击图表Y轴左侧，出现下图所示②点击坐标轴格式，出现下图，然后将“最小值”设置为“0”，“最大值”设置为“43”（不良数量的总数为43)然后点击确认，再用同样的方法点击Y轴右侧，将“最小值”设置为“0”，“最大值”设置为“100%”（不良数量的总百分比为100%），“主要刻度单位”设置为“25%”，然后图形如下所示：第四步：柱图调整（柏拉图的柱子之间是没有空隙的）①鼠标右键点击图中柱图，然后点击：数据系列格式，如下图所示：②然后点击选项，然后将“分类间距”设置为"0" ，勾选“依数据点分色”(为了不良项目区分更加明显，也可以不选）然后确定，就得出柏拉图啦第六步：百分比“源数据”选择区域调整（百分比的第一个数据为不良最高所占比例）①将百分比源数据第一个数值前面的单元格设置为“0”。

②鼠标右键点击图表，选择源数据，然后在“系列”点击“不良比例（%）”，将值的选定区域的开始的单元格设置成前面设置为“0”的单元格数值。

如下图所示，然后点击确定。

第七步：柏拉图作成①上图所示点击确定后，在图上单击鼠标右键，选择“图表选项”，然后选择“坐标轴”，勾选“次坐标轴”的“分类（X）轴”，然后点击确定。

②上图点击确定后，在下图所示的“次X轴位置”单击右键选择“坐标轴格式”③点击“刻度”后，去掉“数值（Y）轴至于分类之间”前面的勾。

然后确定④上图点击确定后，重复前面②的步骤，然后点击“图案”，然后在右边的三项：主要刻度线类型，次要刻度线类型，刻度线标签三项都选择“无”⑤上图点击确定后，正确的柏拉图就作成啦（）。

柏拉图绘制方法1、打开Excel，做好排列图，选中“项目”、“频数”、“累计百分比”三列，再点“插入”——柱状图。

2、左键点中“累计百分比”项柱状图，即砖红色柱状部分；右键单击，选择“更改系列图表类型”。

3、在弹出的新窗口中选择“折线图”，便出现下面第二张图里砖红色曲线。

砖红色柱状图变成了红色折线图4、左键点中“累计百分比”项折线图，即砖红色折线部分，单击右键，选择“设置数据系列格式”5、在弹出的新窗口中选择“系列选项”中的“次坐标轴”选项（若为2003版Excel，则在新窗口中点“坐标轴”—“次坐标轴”），之后关闭窗口。

6、下图为初步完成的图，还需要继续绘制（加油！）7、左键点中蓝色柱状图，单击右键，选择“设置数据系列格式”，在新窗口中的“分类间距”中调至“无间距”，便出现第三张图所示的柱状图。

这时，我们发现，折线图的起点还不在坐标轴的0点上，所以要进行以下的调整：8、左键再次点中红色折线图，排列图中会出现各种颜色的框框，将代表“累计百分比”的框框（即蓝色箭头所指部分）往上拉一格，折线的起点就会回到横坐标轴（x轴）的0点，如第二张图红色箭头所示。

上图看到折线起点与x轴重合，那么以下这两步，要将起点调至左y轴0点。

9、点中柏拉图，选择图表工具中的“布局”选项，再点中“坐标轴”——“次要横坐标轴”——“显示从左到右坐标轴”，得到图3图1图2图3 10、再次点中“坐标轴”——“次要横坐标轴”——“其它次要横坐标轴选项”，得到下图：11、在弹出的新窗口中选择“在刻度线上”，得到下图：12、左键单击上方横坐标轴，右键选择“设置坐标轴格式”，在弹出的窗口当中，将“主要刻度线类型”及“坐标轴标签”都设为“无”（如箭头所指），得到图2：图1图2从上图我们看到折线的起点和终点都在x轴和y轴上，但是还需要更改主y轴和次y轴的标签，其中左y轴的最大值设为不良要因累计频数的总和，右y轴最大值设为1。

13、左键点中左y轴标签，右键选择“设置坐标轴格式”，如下图：14、在弹出的新窗口中将“最小值”设为“0”；“最大值”设为不良要因累计频数值，在本例中，即设为“19”；“主要刻度单位”和“次要刻度单位”根据频数的大小设置合理的间距，本例设为“5”，如下图：15、同样方法，设置右y轴的最小值为“0”，最大值为“1”（即100%），得到下图：16、调整各柱状图的颜色方便区分。

柏拉图操作流程1、建立规范化数据表格，录入相应的数据，按照降序排列，计算百分比、累计百分比2、对数据表进行调整，以便作图，由图一调整到图二（标黄列互换或直接删除百分比列）（图一）（图二）3、开始制作柏拉图，选择数据表项目（蓝色部分），插入图表4、图表选择，选择柱状图，簇状柱状图，生成右侧图表5、点击“百分比”柱（红色箭头指向），鼠标点击右键，出现选择项后，选择“更改系列图表类型（Y）”（标红部分）6、选择折线图，带数据标记的折线图，生成右侧图表7、点击“百分比”数据点（红色箭头指向），鼠标点击右键，出现选择项后，选择“设置数据系列格式（F）”（标红部分）8、出现“系列选项”，选择“次要坐标轴”，生成右侧图表9点击“数量”柱（红色箭头指向），鼠标点击右键，出现选择项后，选择“设置数据系列格式（F）”（标红部分）10、出现“系列选项”，选择“无间距”，将蓝色光标拖至最左边，生成右侧图表11、数据表中增加黄色栏目，设置累计百分比为0%12、点击右侧图“累计百分比”折线，左侧数据表中出现包含了42%-100%的蓝色边框13、点击蓝色边框，将0%也包含进去，则出现右图所示图表14、点击图表，出现“图表工具”，依次点击布局、坐标轴、次要横坐标、显示从左向右坐标轴，生成右侧图表，图表次要横坐标轴出现图表顶端15、鼠标右键点击次要横坐标轴，出现下图所示列表，选择设置坐标轴格式16、出现下图，选择点击“在刻度线上”，生成右图，图表折线向左偏移17、点击图表，出现“图表工具”，依次点击布局、坐标轴、次要横坐标、显示无标签坐标轴，生成右侧图表，图表顶端次要横坐标轴消失18、点击图表左右两侧纵坐标轴进行设置，左侧纵坐标轴设置最大值为总量，右侧纵坐标轴设置最大值为100%，生成最右侧图表19、点击图表折线、柱状添加数据标签，生成右侧图表20、根据80/20原则添加垂直水平线，同时增加标题，并美化图表。

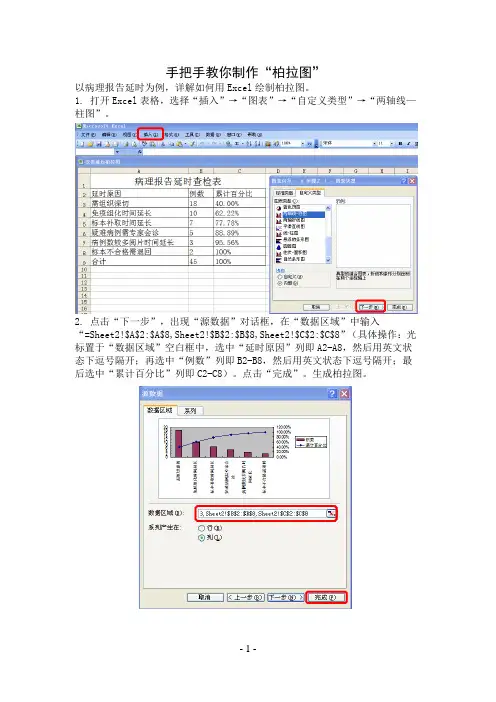

手把手教你制作“柏拉图”以病理报告延时为例，详解如何用Excel绘制柏拉图。

1. 打开Excel表格，选择“插入”→“图表”→“自定义类型”→“两轴线—柱图”。

2. 点击“下一步”，出现“源数据”对话框，在“数据区域”中输入“=Sheet2!$A$2:$A$8,Sheet2!$B$2:$B$8,Sheet2!$C$2:$C$8”（具体操作：光标置于“数据区域”空白框中，选中“延时原因”列即A2-A8，然后用英文状态下逗号隔开；再选中“例数”列即B2-B8，然后用英文状态下逗号隔开；最后选中“累计百分比”列即C2-C8）。

点击“完成”。

生成柏拉图。

3. 双击柏拉图中“柱子”，出现“数据系列格式”对话框，点击“选项”，将“分类间距”设置为0（柱子间无间隙），点击“依数据点分色”则每条柱子颜色不同（可选择不点击，确保每条柱子颜色相同，具体视情况而定）。

点击“确定”。

4. 双击“主坐标轴Y轴”即左侧坐标轴，出现“坐标轴格式”对话框，点击“刻度”，将“最小值”设置为0，将“最大值”设置为45（即所有例数之和）。

点击“确定”。

5. 双击“次坐标轴Y轴”即右侧坐标轴，出现“坐标轴格式”对话框，点击“刻度”，将“最小值”设置为0，将“最大值”设置为1。

点击“确定”。

6. 在图表中的空白区域点右键，选择“图表选项”并出现对话框，点击“标题”，在“图表标题”中输入“改善前柏拉图”对其命名（也可命名“分类X轴”“数值Y轴”，具体视情况而定）。

点击“确定”。

7. 在图表中的空白区域点右键，选择“图表选项”并出现对话框，点击“坐标轴”，勾选“次坐标轴”中“分类（X）轴”。

点“确定”。

8. 在图表中的空白区域点右键，选择“源数据”并出现对话框，点击“系列”，选择“累计百分比”，在“值”中输入“=Sheet2!$C$3:$C$9”（具体操作：光标置于“值”空白框中，选中“累计百分比”列即C3-C9）。

点击“确定”。

度”，去掉“数值（Y）轴置于分类之间”选项的√。

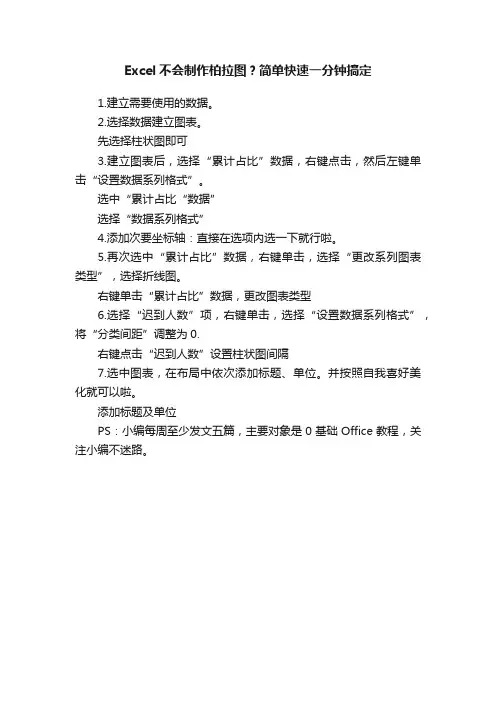

Excel不会制作柏拉图？简单快速一分钟搞定
1.建立需要使用的数据。

2.选择数据建立图表。

先选择柱状图即可
3.建立图表后，选择“累计占比”数据，右键点击，然后左键单击“设置数据系列格式”。

选中“累计占比“数据”
选择“数据系列格式”
4.添加次要坐标轴：直接在选项内选一下就行啦。

5.再次选中“累计占比”数据，右键单击，选择“更改系列图表类型”，选择折线图。

右键单击“累计占比”数据，更改图表类型
6.选择“迟到人数”项，右键单击，选择“设置数据系列格式”，将“分类间距”调整为0.
右键点击“迟到人数”设置柱状图间隔
7.选中图表，在布局中依次添加标题、单位。

并按照自我喜好美化就可以啦。

添加标题及单位
PS：小编每周至少发文五篇，主要对象是0基础Office教程，关注小编不迷路。

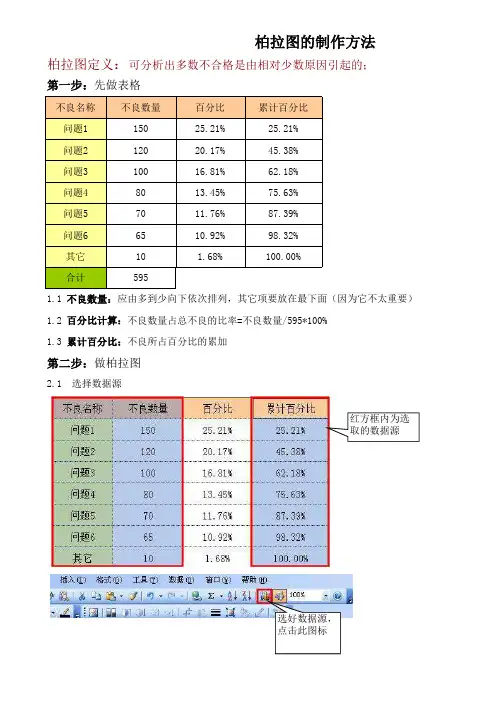

柏拉图的制作方法柏拉图定义：可分析出多数不合格是由相对少数原因引起的；第一步：先做表格不良名称不良数量百分比累计百分比问题115025.21%25.21%问题212020.17%45.38%问题310016.81%62.18%问题48013.45%75.63%问题57011.76%87.39%问题66510.92%98.32%其它10 1.68%100.00%合计5951.1 不良数量：应由多到少向下依次排列，其它项要放在最下面（因为它不太重要）1.2 百分比计算：不良数量占总不良的比率=不良数量/595*100%1.3 累计百分比：不良所占百分比的累加第二步：做柏拉图2.1 选择数据源红方框内为选取的数据源选好数据源，点击此图标2.2 选择图表类型： 自定义类型→两轴线-柱图→下一步（N) 2.3 在下图红色方框内输入标题，然后点击完成（F）第三步：图表格式设置（使其看起来美观，舒服）3.1 Y坐标轴格式设置：双击A处→弹出下图对话框→点刻度最小值：0最大值：不良总数主要刻度单位：自己设置3.2 次Y坐标轴格式设置：双击B处→弹出下图对话框最小值：0最大值：1主要刻度单位：自己设置3.3 数据系列一格式设置：双击C处→弹出下图对话框3.3 数据系列二格式设置：双击D处→弹出下图对话框3.4 图标E区格式设置：双击E处→弹出下图对话框3.4 图标F区格式设置：双击F处→弹出对话框 按上面操作方式选择图案第四步： OK对少数原因引起的；要放在最下面（因为它不太重要）数量/595*100%下一步（N)。
